23.2 处理图纸集管理器选项板

23.2 处理图纸集管理器选项板

在本部分中，我们将讨论：

• 如何打开和关闭现有图纸集

• 如何处理图纸集管理器选项板

23.2.1 如何打开和关闭现有图纸集

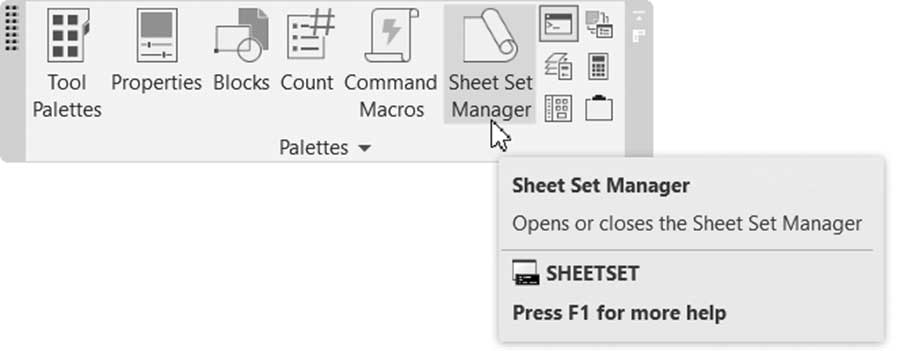

要显示图纸集管理器选项板，请转到视图（View）选项卡，找到选项板（Palettes）面板，然后选择图纸集管理器（Sheet Set Manager）按钮：

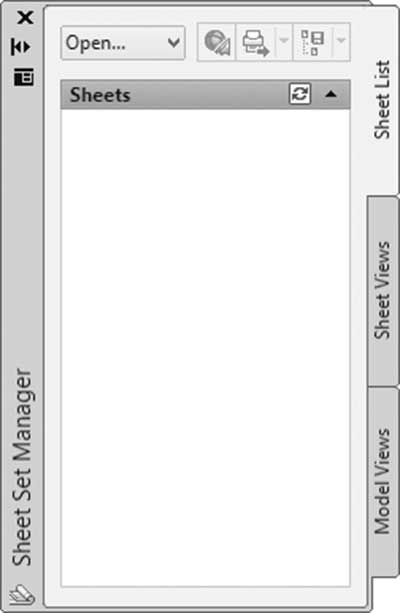

或者，如果没有打开任何文件，您可以单击快速访问工具栏中的同一图标。无论哪种方式，您都会看到以下选项板出现：

从顶部的列表中选择打开（Open）：

将出现正常的"打开"对话框；选择您想要打开的 .DST 文件。在以下路径中有几个示例 DST 文件：AutodeskAutoCAD 2025SampleSheet Sets，您将找到三个文件夹：Architectural（建筑）、Civil（土木）和 Manufacturing（制造）。

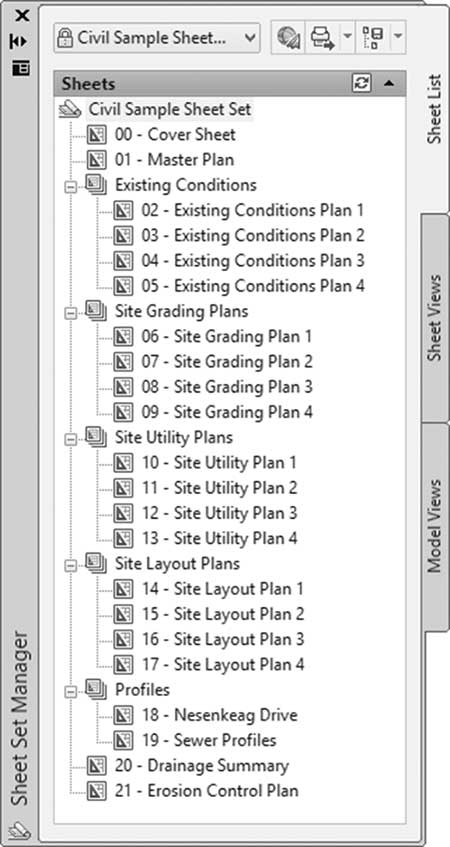

将显示以下内容：

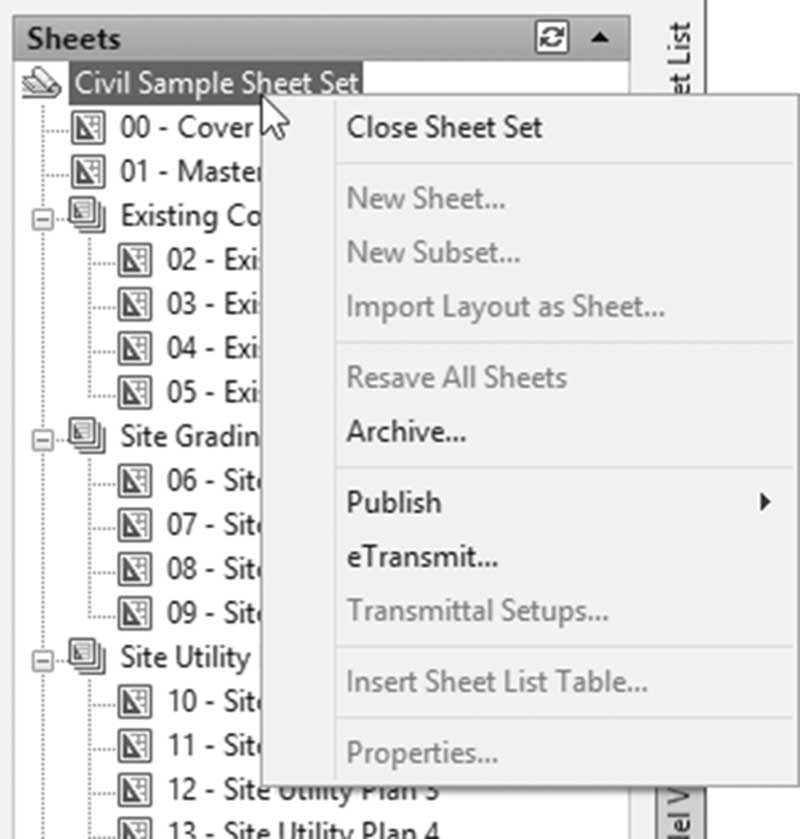

可以通过单击图纸集管理器中图纸集的名称，然后右键单击以弹出菜单来关闭现有图纸集；选择第一个选项关闭图纸集（Close Sheet Set）：

23.2.2 如何处理图纸集管理器选项板

如上所示，图纸集管理器选项板有三个选项卡：

• 图纸列表（Sheet List）选项卡

• 图纸视图（Sheet Views）选项卡

• 模型视图（Model View）选项卡

当您处于图纸列表选项卡（默认选项卡）时，您将看到以下内容：

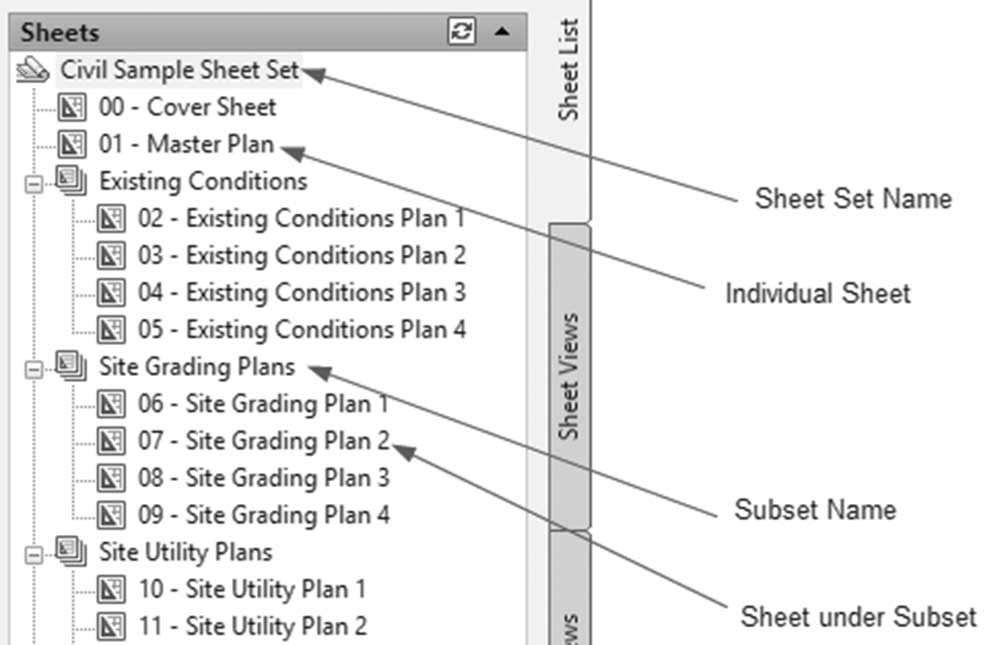

在图纸列表选项卡中，您将看到以下内容：

• 图纸集名称

• 单独的图纸（未列在子集下方）

• 子集（对图纸进行分组的方法）

• 子集下的图纸

• 您将看到图纸按从上到下的方式排序

• 每张图纸都有一个编号和标题（例如 01 是总体规划（Master Plan）图纸的编号）

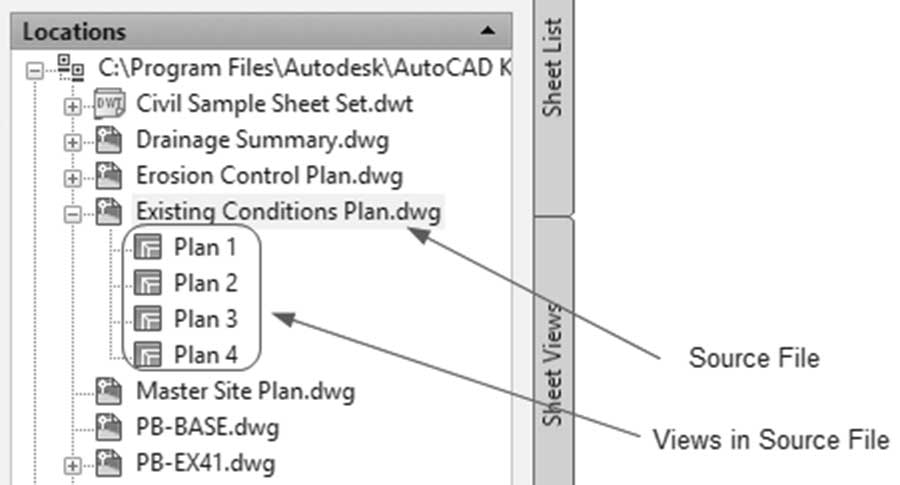

我们首先介绍模型视图选项卡，然后我们再处理图纸视图选项卡。当您单击时，您将看到以下内容：

模型视图选项卡包含名为源文件的 AutoCAD 文件，这些文件包含将在图纸集第一种方法中使用的视图（用户将使用拖放方法将这些视图作为外部参照插入到当前文件中）。

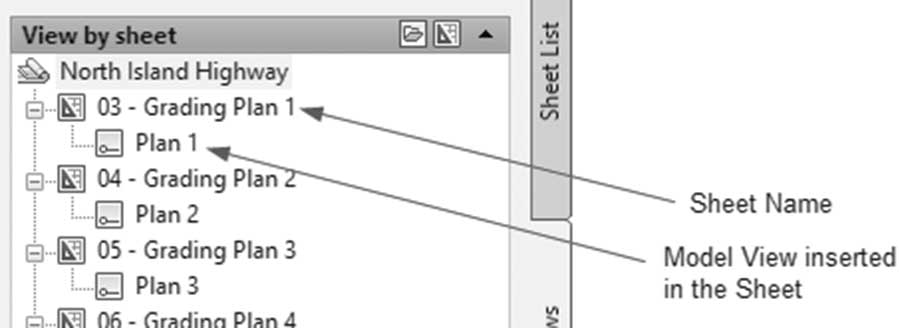

单击图纸视图，将显示以下内容：

使用模型视图选项卡时，如果您拖放了一个模型视图，那么图纸视图选项卡将显示图纸的名称以及插入其中的视图名称。

当您处于三个选项卡中的任何一个时，您始终可以看到文件、图纸和视图的预览；请参见以下两个示例：

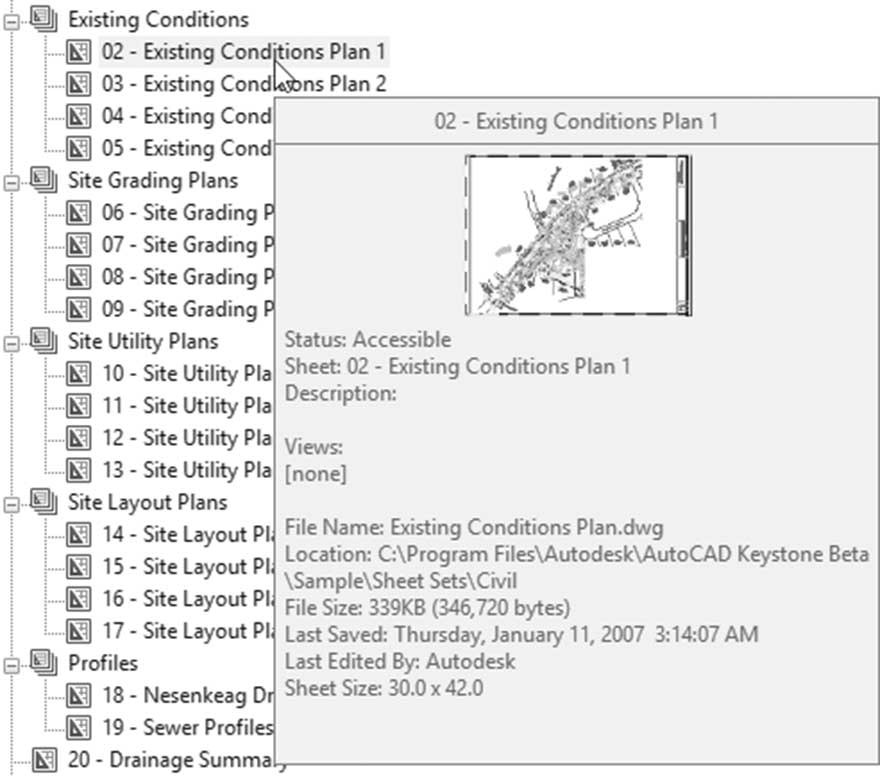

• 在图纸列表选项卡中，如果您指向（不单击）任何图纸，您将看到以下内容：

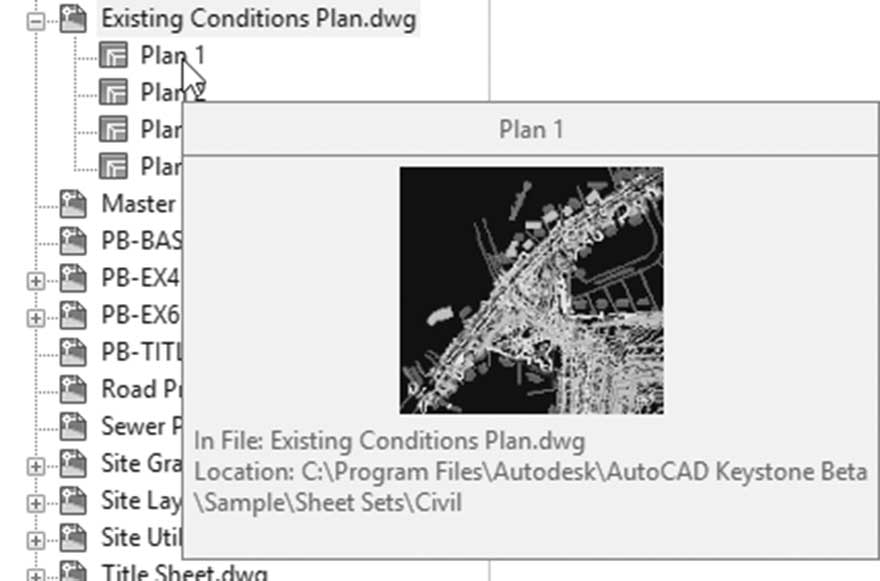

• 当您处于模型视图选项卡时，如果您指向其中一个视图，您将看到以下内容：
