蜗蜗9.9 视口中的图层替代
在所有视口中，图层将以相同的颜色、线型、线宽和打印样式显示。您可以在一个视口中更改这些设置，使其以不同方式显示。这称为图层替代（Layer Override）。请执行以下步骤：
-
双击所需视口内部
-
发出图层特性管理器（Layer Properties Manager）命令
-
在 VP 颜色（VP Color）、VP 线型（VP Linetype）、VP 线宽（VP Lineweight） 或 VP 打印样式（VP Plot Style） 下进行所需更改
-
这些更改将仅应用于当前视口

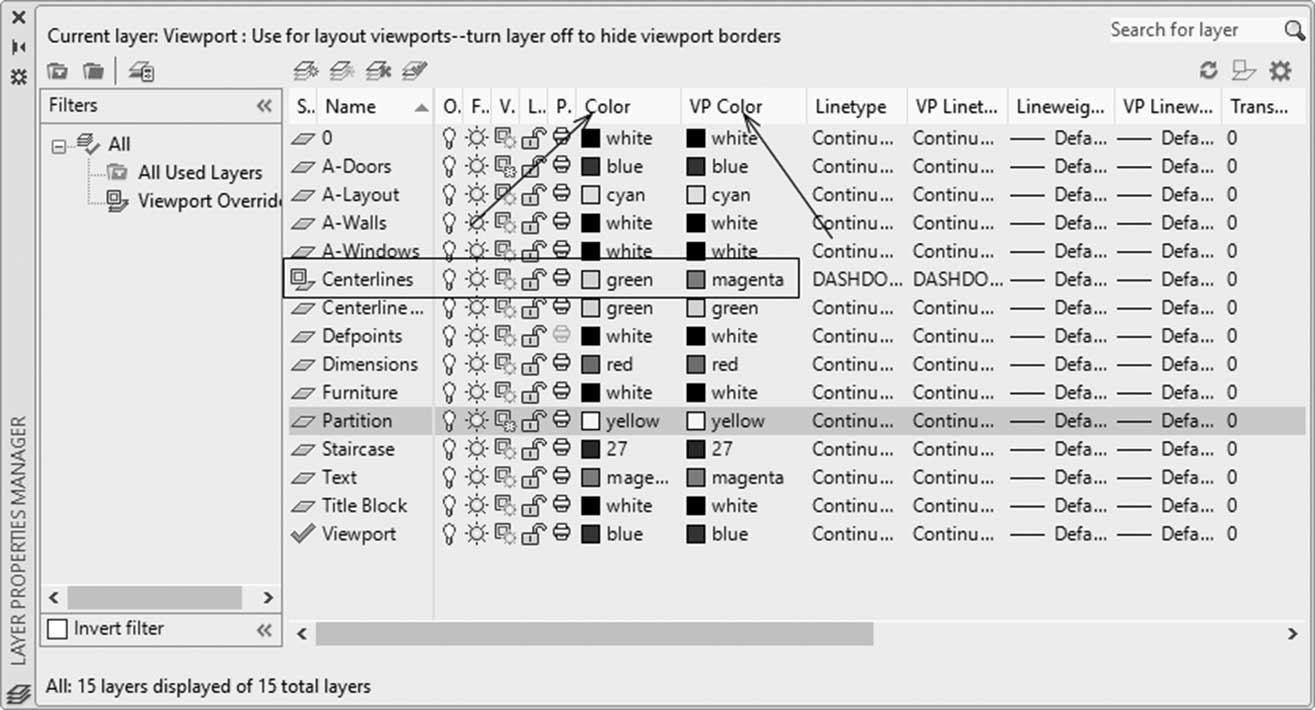

请参见下图：
-
在上面的示例图层中，Centerlines 的颜色（适用于模型空间和所有其他视口）为绿色，在当前视口中的替代颜色为洋红色
-
另请注意图层名称左侧的符号
练习 9-2 创建和控制视口
-
启动 AutoCAD 2025
-
打开 Practice 9-2.dwg
-
将图层 Viewport 设为当前图层
-
切换到 D-Size Architectural Plan 布局
-
插入单个视口以填满整个区域
-
将比例设置为 ½" = 1'，并锁定视口
-
切换到 D-Size Arch Details 布局
-
使用“三个：右”插入视口，视口间距 = 0.25，并选择填满图纸尺寸的区域
-
选择右侧大视口的边框，将其缩放为 ¼" = 1'
-
选择左侧的两个视口，并将比例设置为 ¾" = 1'
-
对于顶部视口，使用平移（Pan）命令，将视图设置为显示厨房和卫生间
-
对于底部视口，使用平移（Pan）命令，将视图设置为显示客厅
-
选择三个视口并锁定它们
-
切换到 ANSI B Size Architectural Plan 布局
-
将大圆转换为视口
-
双击新视口内部，将比例设置为 ¾" = 1'，然后平移以显示卫生间
-
单击矩形视口内部，并在当前视口中冻结以下图层：Centerline、Centerline-TAGS 和 Dimensions
-
切换到其他布局，以确保这三个图层仅在此视口中被冻结
-
将此视口中的图层 A-Walls 的颜色更改为红色
-
保存并关闭文件
