蜗蜗11.7 使用构造线和射线
这两个命令将生成用作辅助工具的对象，以帮助绘制精确的图形；它们本身并非最终所需。构造线（Construction Line）是向屏幕外两个方向延伸的对象，可以使用不同的方法绘制。而 AutoCAD 中的射线（Ray）是具有已知起点、向屏幕外一个方向延伸的对象。下面讨论这两个命令：
11.7.1 使用构造线

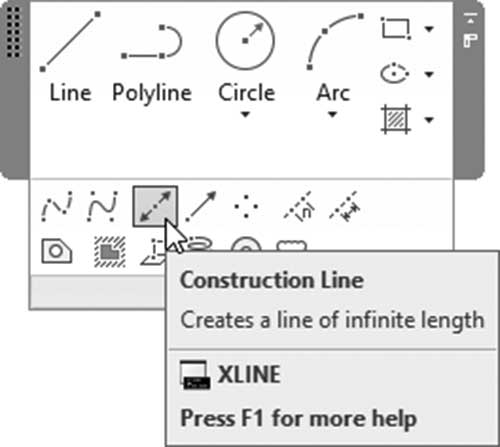

此命令将帮助您绘制向屏幕外两个方向延伸的构造线（Construction Line）。要发出该命令，请转到默认选项卡，找到绘图面板，然后选择构造线按钮：
您将看到以下提示：
指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:
有六种指定构造线方向的方法，分别是：
- 第一种方法是默认方法，即指定两个点；一旦指定第一个点，您将看到以下提示：
指定通过点:
- 水平（Hor）和垂直（Ver）选项用于绘制水平或垂直构造线。要完成该命令，请指定通过点。您将看到以下提示：
指定通过点:
- 角度（Ang）选项用于按角度绘制构造线。您将看到以下提示：
输入构造线的角度 (0) 或 [参照(R)]:
指定通过点:
- 二等分（Bisect）选项需要指定三个点。它将通过第一个点，并平分由第二个和第三个点形成的角度，如您将在以下提示中看到的：
指定角的顶点:
指定角的起点:
指定角的端点:
- 偏移（Offset）选项生成与现有直线平行的构造线，如您将在以下提示中看到的：
指定偏移距离或 [通过(T)] <通过>:
选择直线对象:
指定要偏移的一侧:
11.7.2 使用射线
此命令将绘制射线（Ray），它有一个起点，末端向屏幕外延伸。要发出该命令，请转到默认选项卡，找到绘图面板，然后选择射线按钮：
您将看到以下提示：
指定起点:
指定通过点:
AutoCAD 将要求您指定两个点：第一个点是起点，第二个点将定义射线的角度。您可以使用相同的起点定义任意多条射线。
练习 11-4 使用构造线和射线
-
启动 AutoCAD 2025
-
打开 Practice 11-4.dwg 文件
-
将 Construction 图层设为当前图层
-
使用圆的圆心插入垂直和水平构造线
-
使用偏移（Offset）选项，以两条垂直线为基准，向内侧插入两条距离 = 0.5 的构造线
-
使用射线（Ray）命令，将起点设为圆心，并使用极轴追踪（Polar Tracking）使第二个点的角度 = 60
-
重复相同的命令，使用角度 120、240 和 300
-
绘制一个新圆，其圆心与现有圆重合，半径 R=2
-
您应该得到下图所示的结果：
-
将 Circle 图层设为当前图层，并确保对象捕捉（OSNAP）中的交点（Intersection）已打开
-
使用四条射线与圆的交点，以及垂直构造线与圆的交点绘制圆，半径 R=0.2
-
在水平构造线与垂直构造线的交点处绘制两个圆
-
冻结 Construction 图层
-
您应该得到下图所示的结果：
- 保存并关闭文件
