蜗蜗22.10 单击和右键单击参照文件
在处理外部参照文件时，您可以执行两个操作：
-
当您单击它时，将出现一个上下文选项卡，其中包含用于编辑、剪裁和其他选项的相关面板
-
当您单击然后右键单击时，将出现与所选参照文件类型相关的特定功能菜单
22.10.1 单击和右键单击 DWG 文件

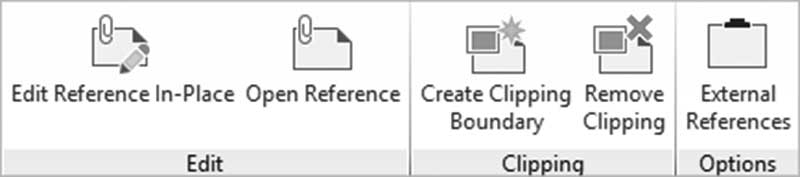

单击（单击一次）DWG 参照文件将显示外部参照上下文选项卡，其中包含三个面板，如下所示：
编辑面板包含在位编辑参照（Edit Reference In-Place）和打开参照（Open Reference）按钮（均已讨论），剪裁面板包含创建剪裁边界（Create Clipping Boundary）和删除剪裁（Remove Clipping）按钮（均已讨论），最后选项面板包含一个外部参照按钮，该按钮将显示外部参照选项板。
右键单击 DWG 参照文件将显示以下菜单：
它们与上下文选项卡中的按钮相同。
22.10.2 单击和右键单击图像文件

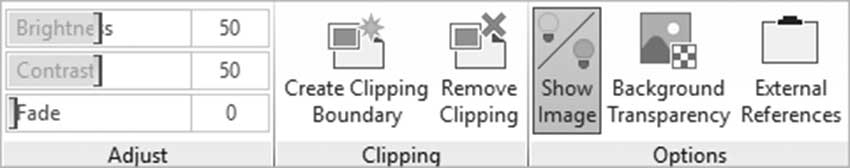

单击（单击一次）图像参照文件将显示图像上下文选项卡，其中包含三个面板，如下所示：
调整面板包含亮度（Brightness）、对比度（Contrast）和淡入淡出（Fade）滑块，用于控制图像颜色；剪裁面板包含创建剪裁边界和删除剪裁按钮；最后选项面板包含显示图像（Show Image）、背景透明度（Background Transparency）（是否显示图像后面的对象）和外部参照按钮。
右键单击图像参照文件将显示以下菜单：
它们与上下文选项卡中的按钮相同。
22.10.3 单击和右键单击 DWF 文件

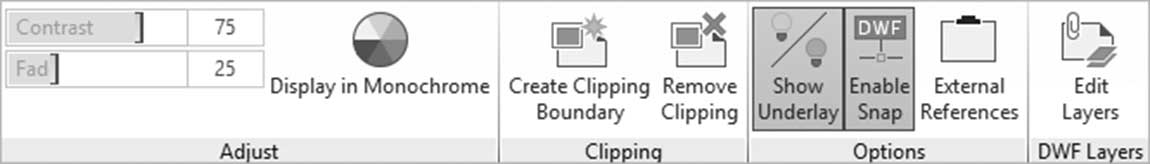

单击（单击一次）DWF 参照文件将显示 DWF 底图上下文选项卡，其中包含三个面板，如下所示：

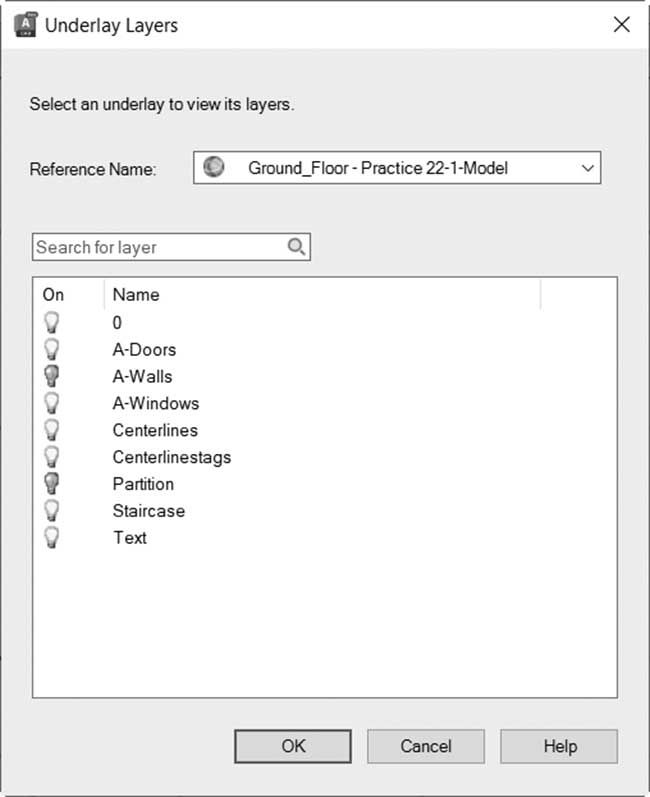

调整面板包含对比度、淡入淡出滑块和单色显示（Display in the Monochrome）按钮，用于控制图像颜色；剪裁面板包含创建剪裁边界和删除剪裁按钮；选项面板包含显示底图（Show Underlay）、启用捕捉（Enable Snap）和外部参照按钮；最后 DWF 图层面板包含编辑图层（Edit Layers），它将显示以下对话框：
右键单击 DWF 参照文件将显示以下菜单：
它们与上下文选项卡中的按钮相同。
DGN 和 PDF 选项卡与 DWF 相同，因此无需重复。

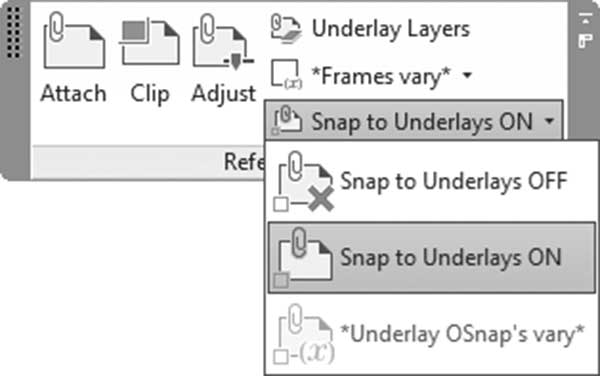

总结这一主题时，您会注意到参照面板中有两个我们尚未探讨的按钮；它们是：
-
底图图层（Underlay Layers）按钮：它将为附着到当前图形的所有 DWF、DGN 和 PDF 显示上述编辑图层对话框
-
捕捉到底图（Snap to Underlays）按钮：它将在 DWF、DGN 和 PDF 文件上获取一个点，您将看到以下列表：
练习 22-3 外部参照文件的剪裁与控制
-
启动 AutoCAD 2025
-
打开 Practice 22-3.dwg 文件
-
使用插入选项卡和参照面板，单击剪裁（Clip），单击其中一个家具，选择矩形形状，并在厨房和卫生间周围创建一个矩形
-
其他家具发生了什么？__
-
选择显示剪裁边框
-
单击边框并将其缩小为只包含厨房
-
反转剪裁边框
-
使用剪裁命令删除剪裁边框
-
转到 D-Size 建筑平面图布局，并缩放到标题栏右上角的图像
-
单击图像的边框，发生了什么？____
-
将淡入淡出百分比（Fade %）更改为 30%
-
使用上下文选项卡，将图像剪裁为更小的尺寸
-
返回模型空间，选择其中一个柱，然后右键单击，并将 DWF 捕捉设置为关
-
隐藏剪裁边框
-
保存并关闭文件
