蜗蜗19.2 使用几何约束
几何约束（Geometric constraints）为对象设定规则。您可以决定使一条直线始终保持水平，而使另一条直线始终保持垂直。此外，您还可以设置两个圆始终共享同一个圆心点，等等。要访问这些类型的约束，请选择参数化（Parametric）选项卡，并找到几何（Geometric）面板：
该面板显示了十二种不同类型的约束以及其他按钮，如自动约束（Auto Constraint）按钮、显示（Show）和隐藏（Hide）按钮。我们将在接下来的篇幅中逐一讨论它们。
19.2.1 使用重合约束

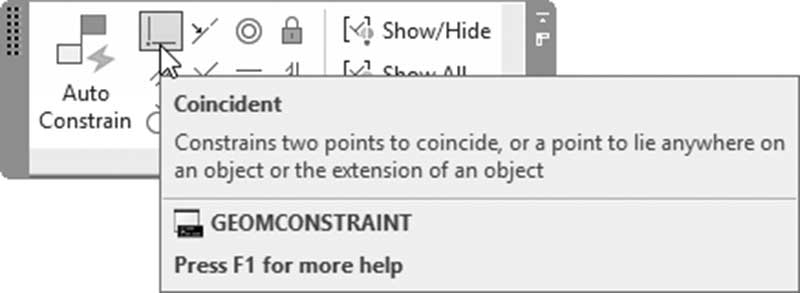

找到几何（Geometric）面板，然后选择重合（Coincident）按钮：
根据 AutoCAD 的定义，此约束将约束两个点重合，或约束一个点位于对象上或其延长线上的任意位置。
您将看到以下提示：
选择第一个点或 [对象(O)/自动约束(A)] <对象>:
选择第二个点或 [对象(O)] <对象>:
此命令的基本方法要求您在两个现有对象上选择两个点。第一个对象将保持在原位，而第二个对象将移动以与第一个对象连接。连接两个对象的点上将出现一个小的蓝色方块：
此命令的另一种变体是选择一个对象，而不是选择对象上的点。在第一个提示下，右键单击并选择对象（Object）选项；您将看到一个提示，要求您选择所需的对象，一旦选择，将显示以下提示：
选择点或 [多个(M)]:
如果您在另一个对象上选择一个点，第一个对象将保持在原位，另一个对象将与第一个对象的延长线连接，如下图所示：
如果您使用多个（Multiple）选项，您将看到以下提示：
选择点:
选择点:
您将能够选择多个点，按照前面的规则将它们与第一个对象连接。以下示例显示了三个对象与第一个对象重合，并使用它们的端点连接（用户可以选择任何其他所需的点）：
19.2.2 使用共线约束

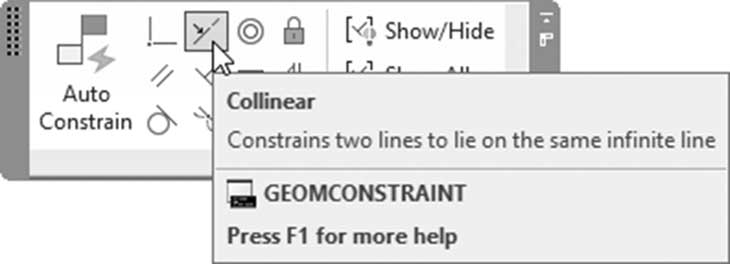

找到几何（Geometric）面板，然后选择共线（Collinear）按钮：
根据 AutoCAD 的定义，此约束将约束两条直线位于同一条无限直线上。
您将看到以下提示：
选择第一个对象或 [多个(M)]:
选择第二个对象:
最简单的方法是选择第一条直线（它将保持不动），然后选择第二条直线，第二条直线将移动以与之共线。请参见下图：
如果您选择多个（Multiple）选项，这将允许您设置多条直线共线。
19.2.3 使用同心约束

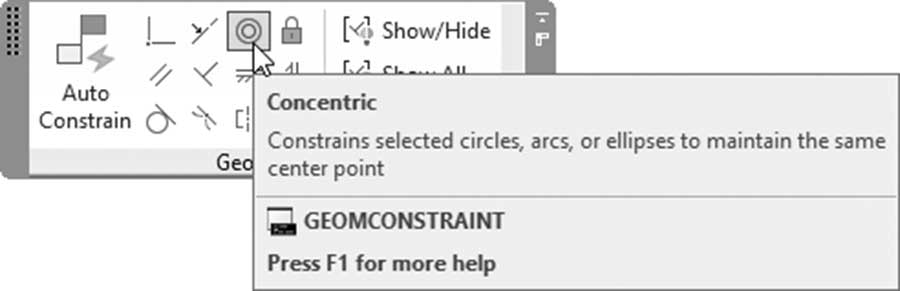

找到几何（Geometric）面板，然后选择同心（Concentric）按钮：
根据 AutoCAD 的定义，此约束将约束选定的圆、圆弧或椭圆具有相同的圆心点。
您将看到以下提示：
选择第一个对象:
选择第二个对象:

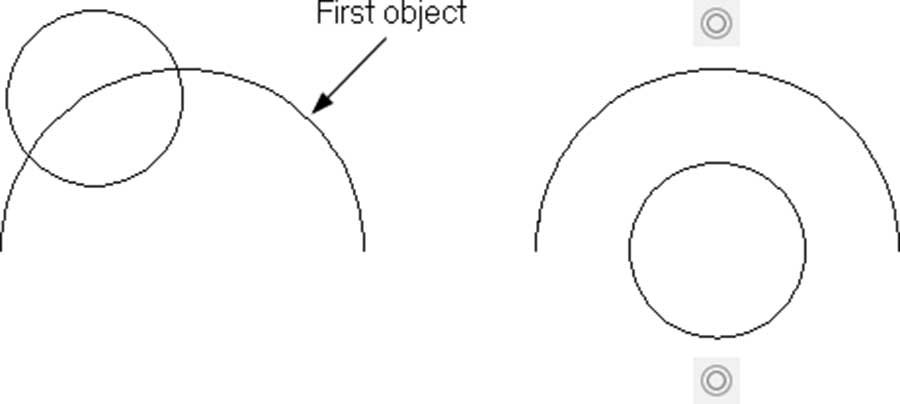

请参见下图：
19.2.4 使用固定约束

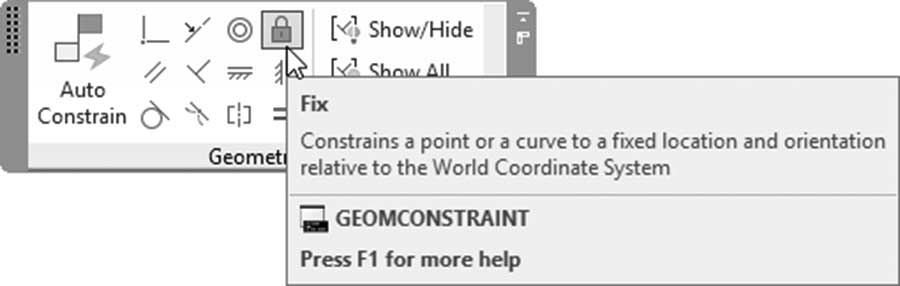

找到几何（Geometric）面板，然后选择固定（Fix）按钮：
根据 AutoCAD 的定义，此约束将约束一个点或曲线相对于世界坐标系（World Coordinate System）保持固定的位置和方向。您将看到以下提示：
选择点或 [对象(O)] <对象>:

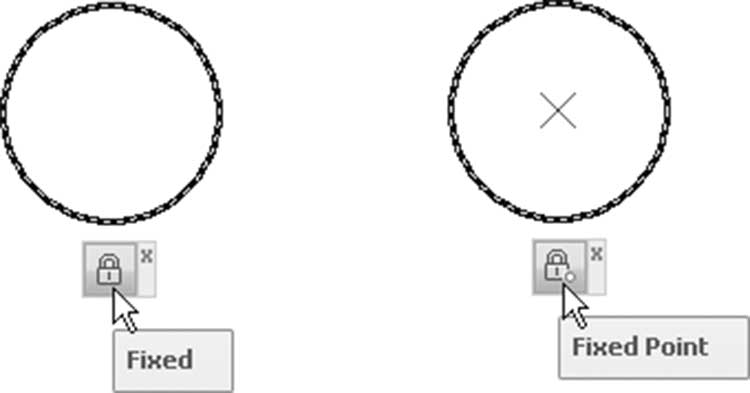

您可以只选择对象上的一个点，也可以选择对象（Object）选项，以便选择所需的对象；请参见下图，该图显示了两种情况：
19.2.5 使用平行约束

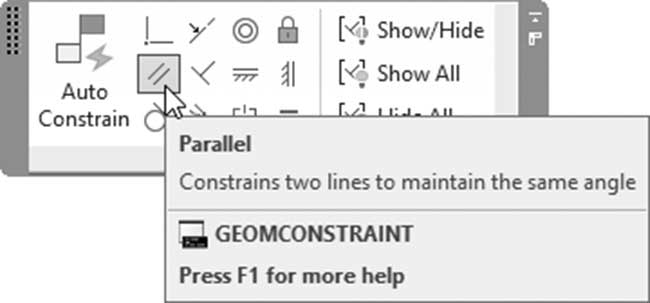

找到几何（Geometric）面板，然后选择平行（Parallel）按钮：
根据 AutoCAD 的定义，此约束将约束两条直线平行。您将看到以下提示：
选择第一个对象:
选择第二个对象:
第一个对象将保持其当前角度，但第二个对象将旋转以获得与第一个对象相同的角度。请参见下图：
19.2.6 使用垂直约束

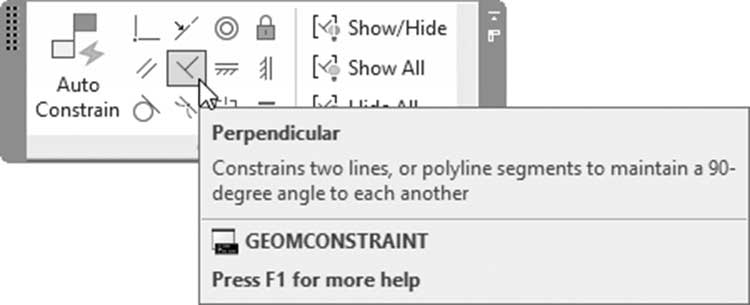

找到几何（Geometric）面板，然后选择垂直（Perpendicular）按钮：
根据 AutoCAD 的定义，此约束将约束两条直线或多段线线段彼此保持 90 度角。您将看到以下提示：
选择第一个对象:
选择第二个对象:
第一个对象将保持其当前角度；第二个对象将旋转，使其相对于第一个对象成 90°。请参见下图：
19.2.7 使用水平约束

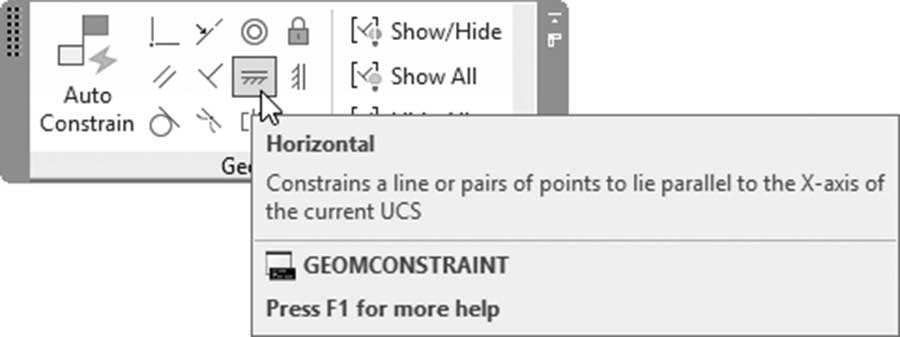

找到几何（Geometric）面板，然后选择水平（Horizontal）按钮：
根据 AutoCAD 的定义，此约束将约束一条直线或一对点与当前 UCS 的 X 轴平行。您将看到以下提示：
选择对象或 [两点(2P)] <两点>:
如果您选择一条直线，它将变为水平，命令随即结束。最靠近选择点的端点将保持不动，而另一端将移动。
请参见下图：
如果您选择两点（2 Points）选项，您将看到以下提示：
选择第一个点:
选择第二个点:

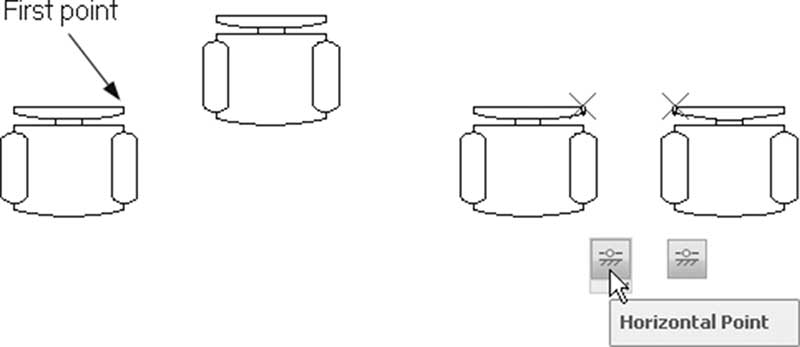

此选项将确保所选的两个点形成一条假想的水平线，如下例所示：
请注意，尽管多段线被视为单个对象，但如果您对其使用此约束，AutoCAD 将分别处理每个对象。
19.2.8 使用竖直约束

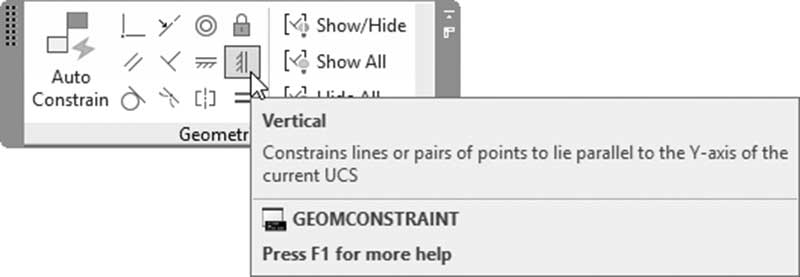

找到几何（Geometric）面板，然后选择竖直（Vertical）按钮：
此命令与水平（Horizontal）命令相同，允许对象或点变为竖直。
19.2.9 使用相切约束

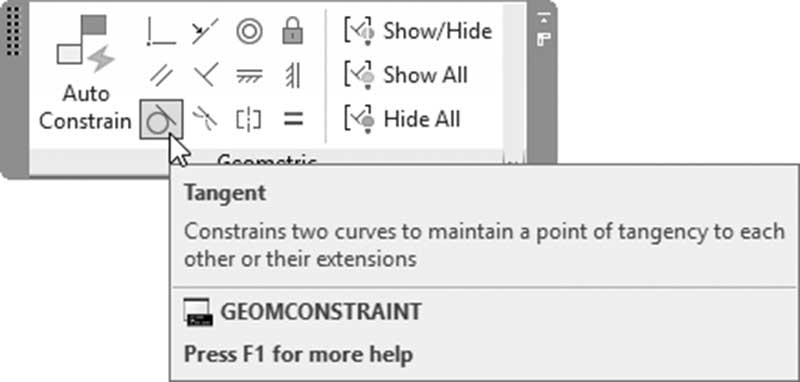

找到几何（Geometric）面板，然后选择相切（Tangent）按钮：
根据 AutoCAD 的定义，此约束将约束两条曲线彼此或其延长线保持切点。您将看到以下提示：
选择第一个对象:
选择第二个对象:
第一个对象将保持在其当前位置，但第二个对象将使用靠近其当前位置的最近切点移动。请参见下图：
19.2.10 使用平滑约束

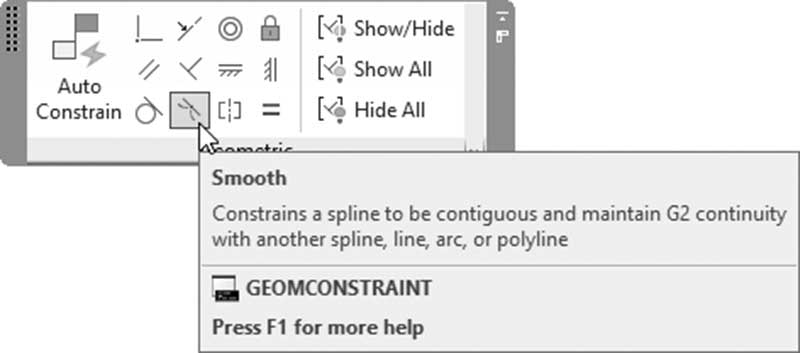

找到几何（Geometric）面板，然后选择平滑（Smooth）按钮：
根据 AutoCAD 的定义，此约束将约束一条样条曲线与另一条样条曲线、直线、圆弧或多段线连续并保持 G2 连续性。您将看到以下提示：
选择第一条样条曲线:
选择第二条曲线:
第一个对象应为样条曲线，但第二个对象可以是任何对象，如：样条曲线、直线、圆弧或多段线。下图将演示连续性概念：
用户应小心；虽然我们是在选择对象，但选择过程中高亮的点对最终结果非常重要。
19.2.11 使用对称约束

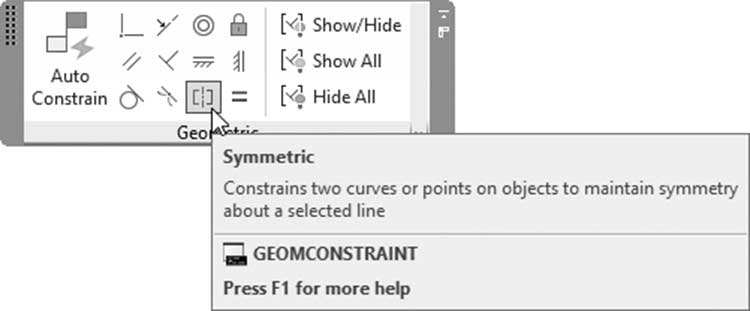

找到几何（Geometric）面板，然后选择对称（Symmetric）按钮：
根据 AutoCAD 的定义，此约束将约束对象上的两条曲线或点围绕选定的直线保持对称。您将看到以下提示：
选择第一个对象或 [两点(2P)] <两点>:
选择第二个对象:
选择对称线:
这与水平（Horizontal）命令类似，因为它使用相同的提示。您将选择两个对象或两个点。第一个对象将保持其当前角度，而第二个对象将旋转，以围绕所选的对称线形成第一个对象的镜像。请参见下图：
19.2.12 使用相等约束

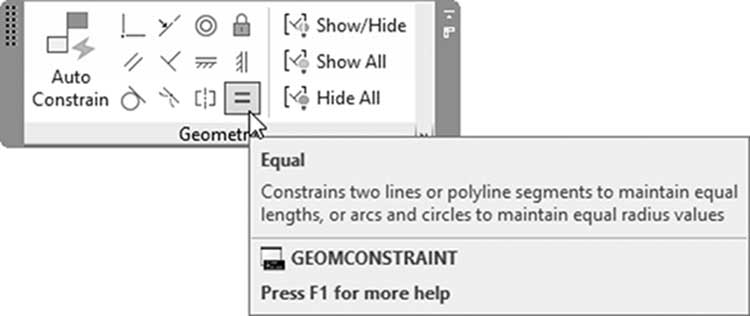

找到几何（Geometric）面板，然后选择相等（Equal）按钮：
根据 AutoCAD 的定义，此约束将约束两条直线或多段线线段保持相等长度，圆弧或圆保持相等半径值。您将看到以下提示：
选择第一个对象或 [多个(M)]:
选择第二个对象:
第一个对象将保持其长度（圆弧和圆则为半径），第二个对象将改变其长度以匹配第一个对象。如果您选择多个（Multiple）选项，您可以将第一个对象的长度与多条直线（而不是单条直线）匹配。请参见下图：
