蜗蜗11.5 使用修订云线命令绘图
该命令将使用多段线圆弧绘制修订云线。要发出该命令，请转到默认选项卡，找到绘图面板，然后选择修订云线按钮：
修订云线有三种类型：
-
矩形（Rectangular）
-
多边形（Polygonal）
-
徒手画（Freehand）
使用这三种类型中的任何一种，您将看到以下提示：
最小弧长: 0.5000 最大弧长: 0.5000
样式: 普通 类型: 矩形
指定第一个角点或 [弧长(A)/对象(O)/矩形(R)/多边形(P)/徒手画(F)/样式(S)/修改(M)] <对象>:
弧长（Arc Length）
您应输入最小和最大弧长。选择弧长（Arc length）选项后，您将看到以下提示：
指定最小弧长 <15>:
指定最大弧长 <30>:
对象（Object）
除了直接绘制修订云线，您还可以通过转换闭合的二维对象（圆、多段线、椭圆等）来创建修订云线；您将看到以下提示：
选择对象: 反转方向 [是(Y)/否(N)] <否>:
矩形（Rectangular）
您可以通过指定两个对角来绘制矩形修订云线（就像矩形（Rectangular）命令一样）。您将看到以下提示：
指定第一个角点或 [弧长(A)/对象(O)/矩形(R)/多边形(P)/徒手画(F)/样式(S)/修改(M)] <对象>:
指定对角点:
您将得到以下结果：
多边形（Polygonal）
您可以通过指定多个角点来绘制多边形修订云线。您将看到以下提示：
指定第一个角点或 [弧长(A)/对象(O)/矩形(R)/多边形(P)/徒手画(F)/样式(S)/修改(M)] <对象>:
指定下一个点:
指定下一个点或 [放弃(U)]:
您将得到以下结果：
徒手画（Freehand）
您可以通过指定多个点来绘制徒手画修订云线。您将看到以下提示：
指定第一个角点或 [弧长(A)/对象(O)/矩形(R)/多边形(P)/徒手画(F)/样式(S)/修改(M)] <对象>:
引导十字光标沿云线路径...
您将得到与下图类似的形状：
样式（Style）
如果选择样式（Style）选项，您将看到以下提示：
选择圆弧样式 [普通(N)/手绘(C)] <普通>:

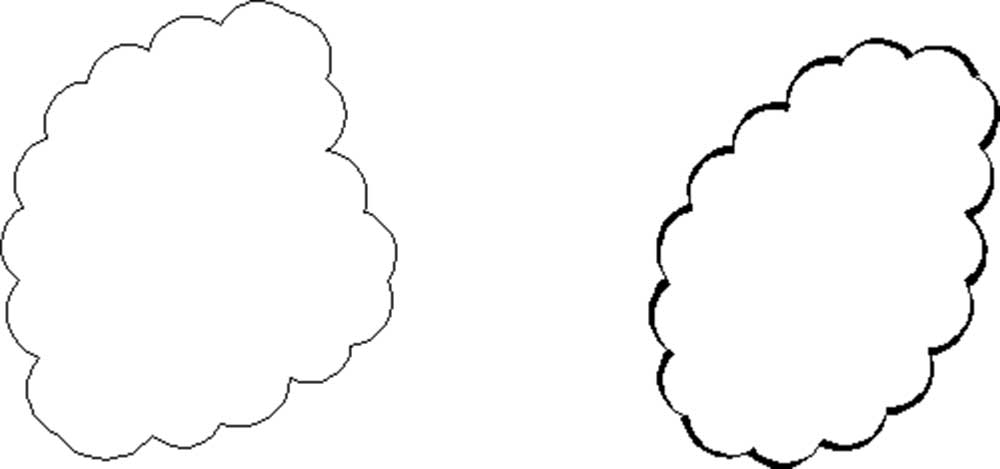

要了解两种样式之间的区别，请参见下图：
修改（Modify）
您可以通过在某条边上添加新线段，然后擦除所需部分，来修改任何现有修订云线的形状。您将看到以下提示：
选择要修改的多段线:
选择的位置很重要，因为新的修订将从该位置开始。您将看到以下提示：
指定下一个点或 [第一个点(F)]:
指定下一个点或 [放弃(U)]:
指定下一个点或 [放弃(U)]:
您将得到以下结果：
您将看到以下提示：
拾取要擦除的边: 反转方向 [是(Y)/否(N)] <否>:
单击要移除的边，然后回答是否要反转修订云线。这是最终结果：
练习 11-2 绘制圆环和修订云线
-
启动 AutoCAD 2025
-
打开 Practice 11-2.dwg 文件
-
利用水平线和垂直线，插入内径 = 0、外径 = 0.25 的圆环
-
冻结 Scratch 图层
-
将 Redline 设为当前图层
-

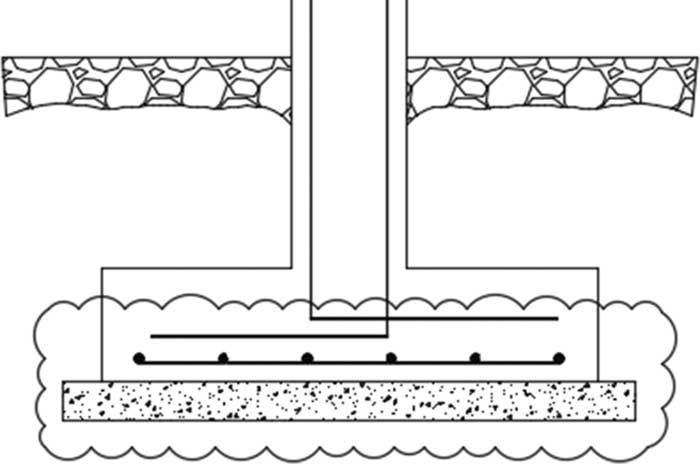

使用修订云线（Revision Cloud）命令，将最小弧长设置为 0.75、最大弧长设置为 t，并绘制如下图所示的矩形修订云线：

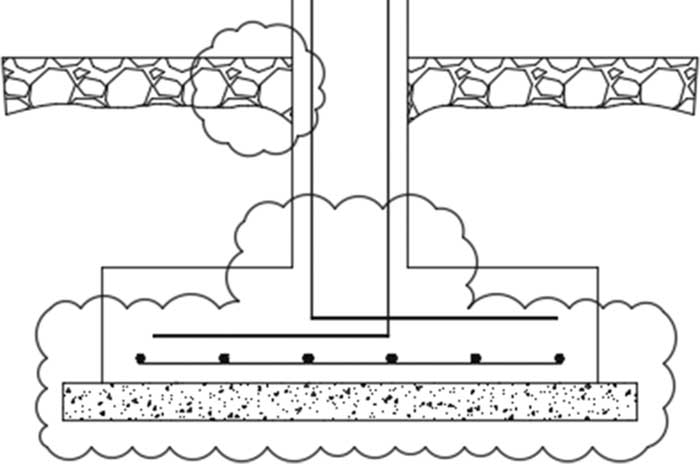

- 使用修改（Modify）选项，添加和移除修订的线段，并将圆转换为修订云线，使其与下图类似：
- 保存并关闭
