蜗蜗26.3 比较过程
您将在屏幕顶部中央看到以下停靠的工具栏：
并且将发生以下情况：
-
您将看到三种颜色：绿色（基准文件（Base file））、红色（参照文件（Reference file））和灰色（两个文件共有）
-
您将看到标记两个文件之间差异的修订云线（Revision Cloud）

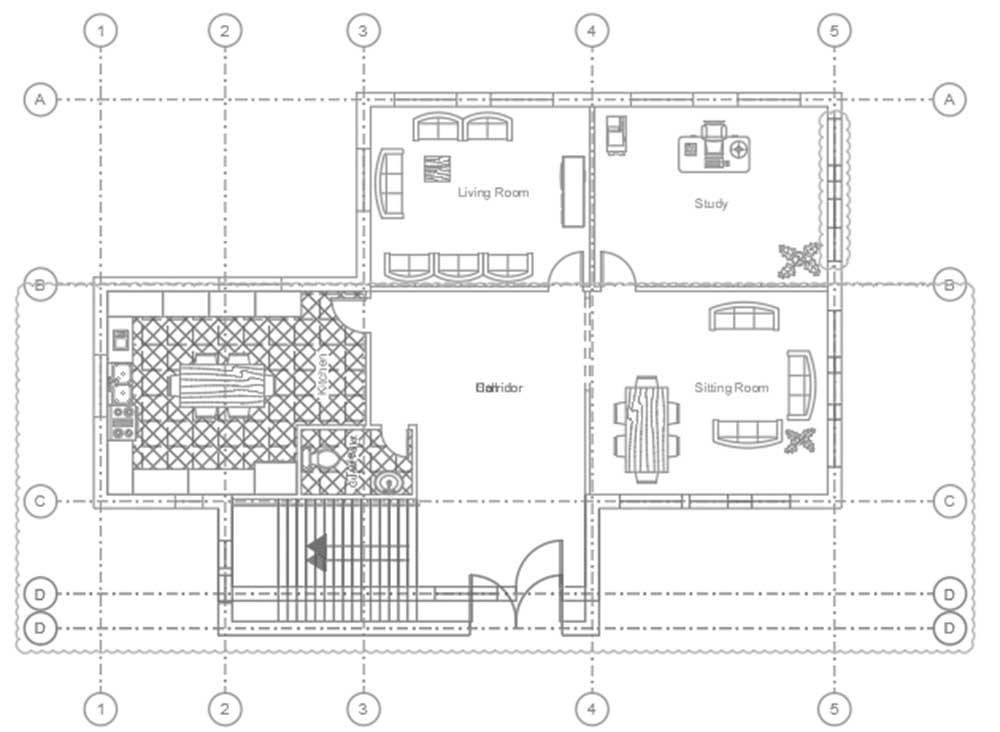

这两个图形看起来将与下图类似：
26.3.1 比较设置

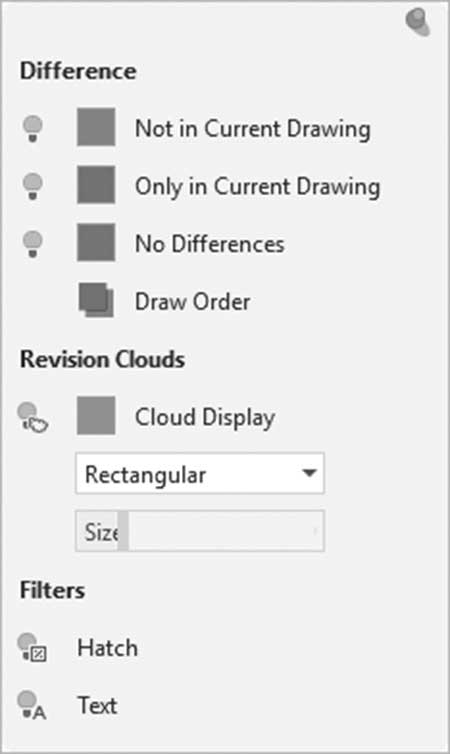

如果您点击设置（Settings）按钮，将看到以下菜单：
在差异（Difference）下：
-
打开/关闭参照文件（Reference file）（红色），和/或更改颜色
-
打开/关闭基准文件（Base file）（绿色），和/或更改颜色
-
打开/关闭无差异（No Differences），和/或更改颜色
-
更改两个图形的绘图次序（Draw Order）
在修订云线（Revision Clouds）下：
-
选择显示/隐藏修订云线
-
更改修订云线的颜色
-
将修订云线的形状从矩形更改为多边形
-
更改修订云线的大小
在过滤器（Filters）下：
-
点击按钮以选择是否显示并比较所比较图形中的填充（Hatch）对象
-
点击按钮以选择是否显示并比较所比较图形中的文字（Text）对象
26.3.2 两个箭头
在设置（Settings）按钮旁边有两个箭头：
使用这两个箭头浏览两个文件之间的更改，AutoCAD 将自动缩放到图形中包含更改的每个部分。
26.3.3 导入对象
点击导入更改（Import Changes）按钮：
AutoCAD 将显示以下提示：
选择对象:
选择图形的全部对象或图形的部分对象。AutoCAD 会将您从参照图形中选择的更改导入到基准图形中。
26.3.4 导出快照
点击导出快照（Export Snapshot）按钮：

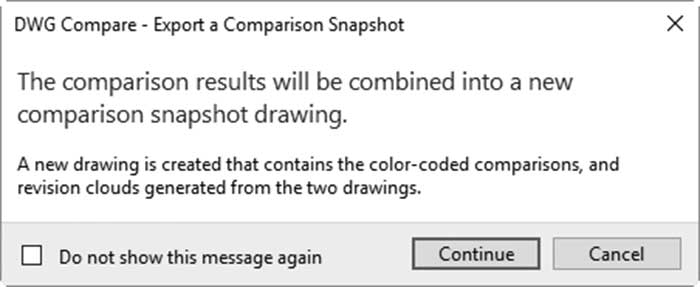

您将看到以下消息：
请仔细阅读该消息，其中说明比较结果将合并到一个新的比较快照图形中。点击继续（Continue），然后接受新图形的默认名称，或输入新名称。
完成后，点击（✓）结束比较命令。
练习 26-1 图形比较
-
启动 AutoCAD 2025
-
打开 My_Villa_Rev_01.dwg 文件（这是您的基准文件）
-
启动 DWG 比较（DWG Compare）命令
-
选择参照文件为 My_Villa_Rev_02.dwg
-
更改绘图次序（Draw Order），使 Rev_02 位于 Rev_01 之上
-
关闭 Rev_01，单独仔细查看 Rev_02
-
打开 Rev_01
-
关闭 Rev_02，单独查看 Rev_01
-
打开 Rev_02
-
打开填充（Hatch）和文字（Text），以比较基准文件与参照文件之间的差异
-
您能看到两个图形之间的差异吗？至少写出其中三点：
a. _____
b. _____
c. _____
-
将修订云线（Revision Cloud）形状更改为多边形
-
使用滑块将边距增加到中间位置
-
缩放到您创建的集合
-
导出比较图形的快照，保留默认名称
-
关闭文件
