2.11 将多段线转换为直线和圆弧，反之亦然

这是一项基本技术，可以将任何多段线转换为直线和圆弧，并将直线和圆弧转换为多段线。

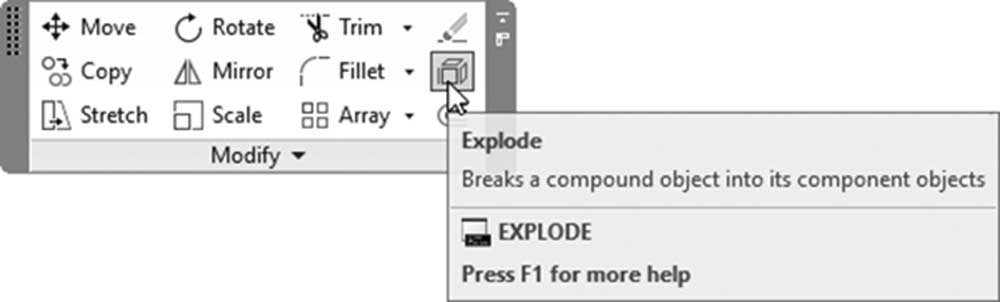

分解（Explode）命令可以将多段线分解为直线和圆弧。要发出该命令，请转到默认选项卡，找到修改面板，然后选择分解按钮：

AutoCAD 将显示以下提示：


选择对象:

选择所需的多段线，完成后按 Enter 键。检查新图形；你会发现它已被转换为直线和圆弧。

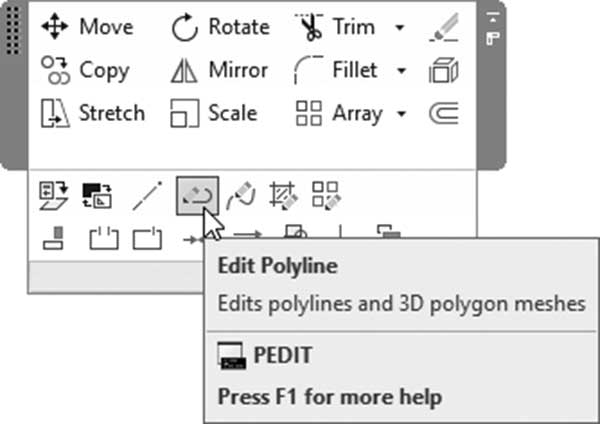

这里我们将讨论的是一个称为合并（Join）的选项，它位于称为编辑多段线（Edit Polyline）的命令中。要发出该命令，请转到默认选项卡，找到修改面板，然后选择编辑多段线按钮：

你将看到以下提示：


选择多段线或 [多条(M)]: 选定的对象不是多段线 是否将其转换为多段线?  输入选项 [闭合(C)/合并(J)/宽度(W)/编辑顶点(E)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/反转(R)/放弃(U)]: J

首先选择要转换的直线或圆弧之一。AutoCAD 会响应你，告诉你所选对象不是多段线，并为你提供将此特定直线或圆弧转换为多段线的选项。如果你接受，将出现选项，其中一个选项是合并。选择合并选项，然后选择其余的直线和圆弧。最后按 Enter 键两次。完成后检查对象；你会发现它们已被转换为多段线。

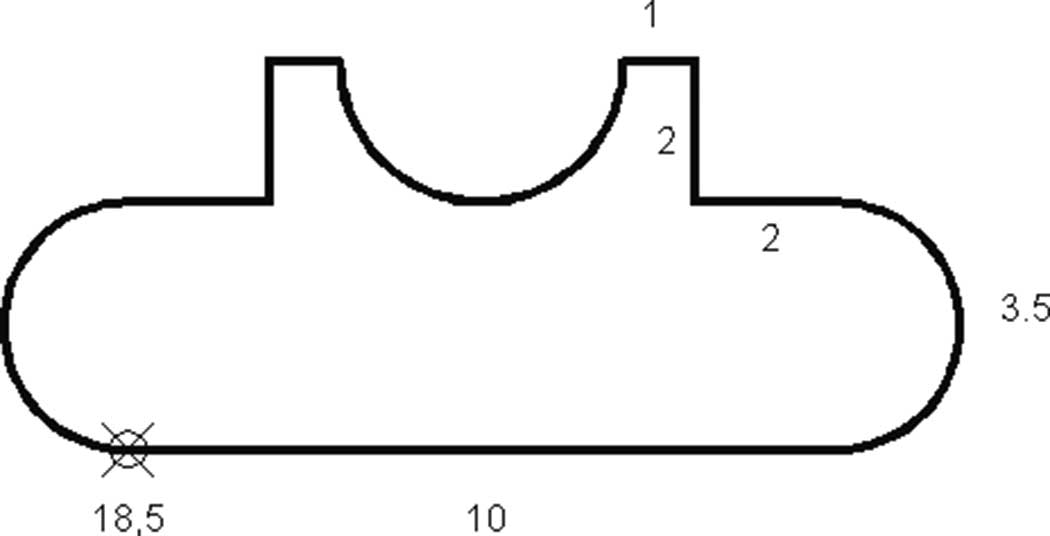

练习 2-5 绘制多段线并进行转换
