6.2 如何创建块

6.2 如何创建块

要创建块，必须完成以下步骤：

• 在图层 0（零）中绘制要创建为块的形状。图层 0 将使块能够继承其将要驻留的图层的特性（颜色、线型、线宽）。

• 确保控制“块单位”，这将使 AutoCAD 能够自动缩放块，使其在任何其他图形中都以正确的大小显示

• 以实际尺寸绘制要创建为块的形状

假设已绘制了以下形状：

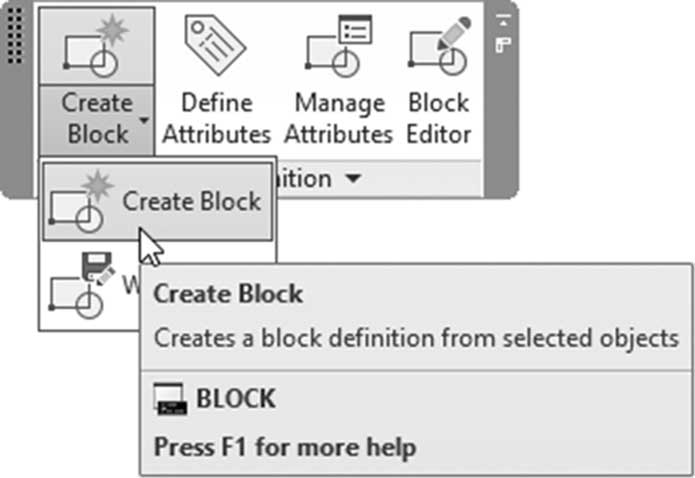

现在可以发出命令了：转到插入选项卡，找到块定义面板，然后选择创建块按钮：

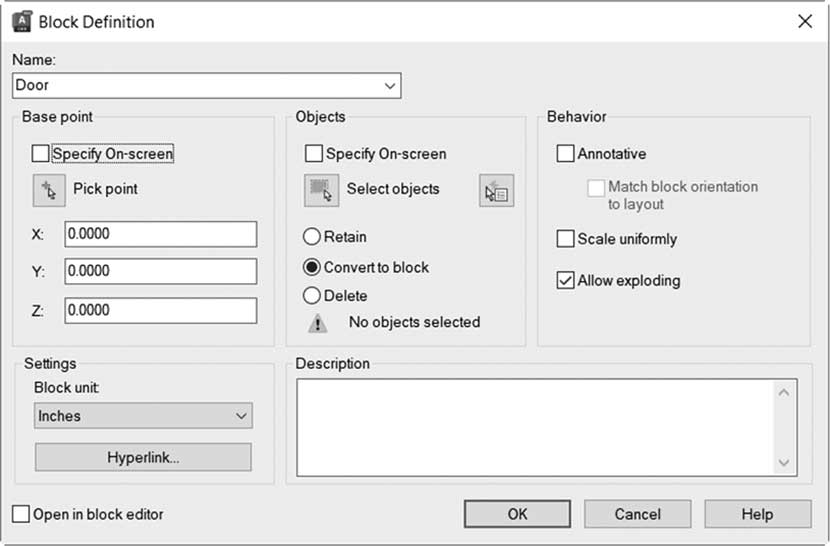

你将看到以下对话框：

现在执行以下操作：

• 输入块的名称（不得超过 255 个字符，只能使用数字、字母、-、_、$ 和空格）

• 指定基点，可以通过输入 X、Y、Z 坐标，也可以选择拾取点按钮以图形方式输入基点

• 单击选择对象按钮以选择所需对象

• AutoCAD 将从绘制的对象中创建所需的块，但之后应如何处理这些对象？用户应从可用的三个选项中选择一个：要么保留（Retain）对象原样，要么将它们转换为块，要么删除它们

• AutoCAD 将从绘制的对象中创建所需的块，但之后应如何处理这些对象？用户应从可用的三个选项中选择一个：要么保留（Retain）对象原样，要么将它们转换为块，要么删除它们

• 选择块单位。这将告诉 AutoCAD 此块中使用的每个 AutoCAD 单位等于多少；这将有助于 AutoCAD 的自动缩放（Automatic scaling）功能

• 输入块说明

• 关闭“在块编辑器中打开”复选框，因为这是一个用于创建动态块的高级功能

• 完成以上所有数据的输入后，单击确定

之后，你将使用（插入）该块；你插入的只是块定义的一个副本，原始块定义将保持不变。
