几何约束还不够；我们需要设置标注约束（Dimensional constraint）以充分应用约束概念。标注约束将指定直线的长度、两条直线之间的角度、圆弧或圆的半径或直径。它甚至可以使用公式将不同的标注约束联系起来。

要访问所有标注约束命令，请选择参数化（Parametric）选项卡，然后找到标注（Dimensional）面板：

以下是所有类型标注约束的讨论：

19.8.1 使用线性、水平和竖直约束

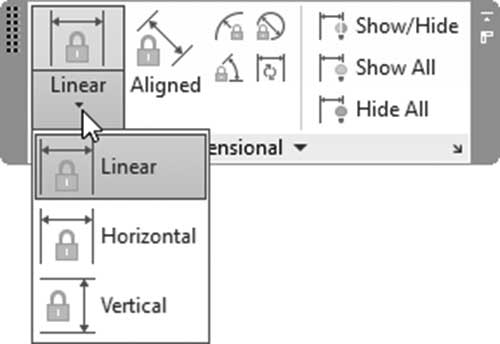

这是三个不同的约束，它们处理点之间的距离；如果您点击该按钮，您将看到以下选项：

根据 AutoCAD 的定义，线性（Linear）约束将约束两个点之间的水平或竖直距离（即使两个点形成的角度不是 0、90、180 或 270）。水平（Horizontal）命令将约束两个点之间的 X 轴距离，竖直（Vertical）命令将约束两个点之间的 Y 轴距离。您将看到以下提示：

指定第一个约束点或 [对象(O)] <对象>:

指定第二个约束点:

指定尺寸线位置: 标注文字 = 6.6615

三个命令的提示相同。如果您选择第一个点（将出现一个带有圆圈的红色十字），然后选择第二个点。系统将要求用户指定尺寸线位置（就像我们在标注时所做的那样），然后通过按 Enter 接受实际测量距离，或输入您自己的值。当然，长度将根据新值改变。如果在第一个提示下，您选择了对象（Object）选项，您将看到以下提示：

选择对象:

指定尺寸线位置:

标注文字 = 9.7586

下图将显示标注约束的形状：

19.8.2 使用对齐约束

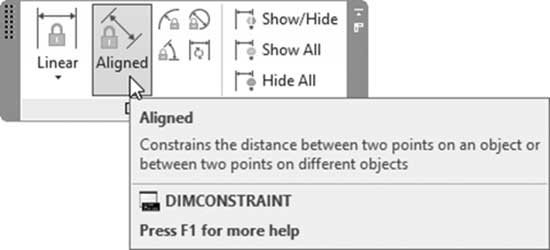

要发出此命令，请找到标注（Dimensional）面板，然后选择对齐（Aligned）按钮：

根据 AutoCAD 的定义，此约束将约束两个点之间的距离，无论这两个点是在同一对象上还是在不同对象上。您将看到以下提示：

指定第一个约束点或 [对象(O)/点与直线(P)/2条直线(2)] <对象>:

如果您指定第一个约束点，系统将要求用户指定第二个点；如果您使用对象（Object）选项，系统将要求用户选择一个对象。如果您选择点与直线（Point & Line）选项，您将看到以下提示：

指定约束点或 [直线(L)] <直线>:

选择直线:

指定尺寸线位置: 标注文字 = 2.2466

用户将选择一个点，然后选择一条直线（选择直线时，请确保选择了正确的点）。如果您选择 2 条直线（2 Lines）选项，您将看到以下提示：

选择第一条直线:

选择第二条直线以使其平行:

指定尺寸线位置: 标注文字 = 2.9135

选择两个直线对象。第二条直线将与第一条直线平行。对齐（Aligned）约束控制两条直线之间的距离。

下图将显示对齐（Aligned）约束：

19.8.3 使用半径和直径约束

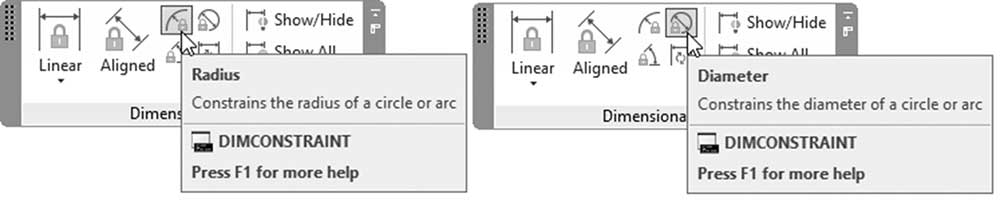

要发出此命令，请找到标注（Dimensional）面板，然后选择半径（Radial）或直径（Diameter）按钮：

根据 AutoCAD 的定义，这两个约束将约束圆或圆弧的半径或直径。您将看到以下提示：

选择圆弧或圆:

标注文字 = 3.4359

指定尺寸线位置:

下图将显示半径和直径约束：

19.8.4 使用角度约束

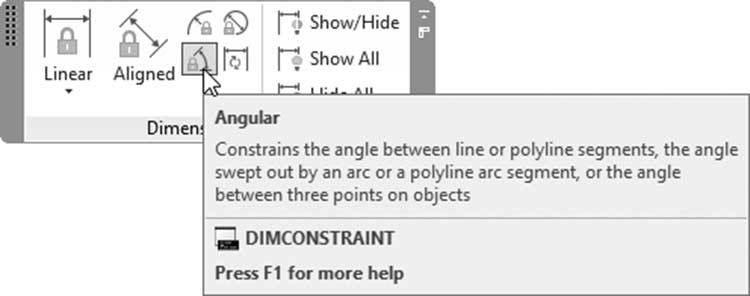

要发出此命令，请找到标注（Dimensional）面板，然后选择角度（Angular）按钮：

根据 AutoCAD 的定义，此角度（Angular）约束将约束两条直线或多段线对象之间的角度、圆弧中的角度，或使用三个点定义的角度。您将看到以下提示：

选择第一条直线或圆弧或 [三点(3P)] <三点>:

选择第二条直线:

指定尺寸线位置:

标注文字 = 45

用户将选择两条直线（或多段线线段）或一条圆弧。如果您选择三点（3 Points）选项，您将看到以下提示：

指定角度顶点:

指定第一个角度约束点:

指定第二个角度约束点:

用户将首先选择顶点，然后选择另外两个点以形成一个角度。下图将显示角度约束：

19.8.5 使用转换命令

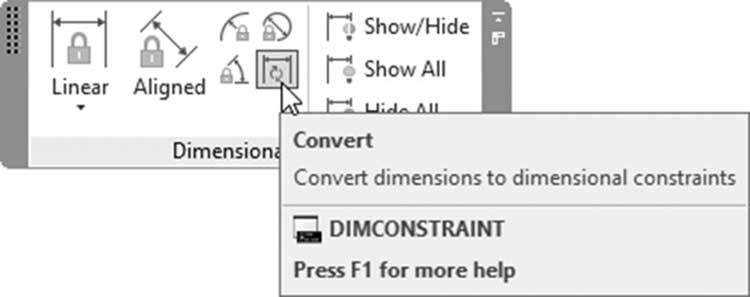

要发出此命令，请找到标注（Dimensional）面板，然后选择转换（Convert）按钮：

此命令将普通标注转换为标注约束。您将看到以下提示：

选择要转换的关联标注:

选择要转换的关联标注:

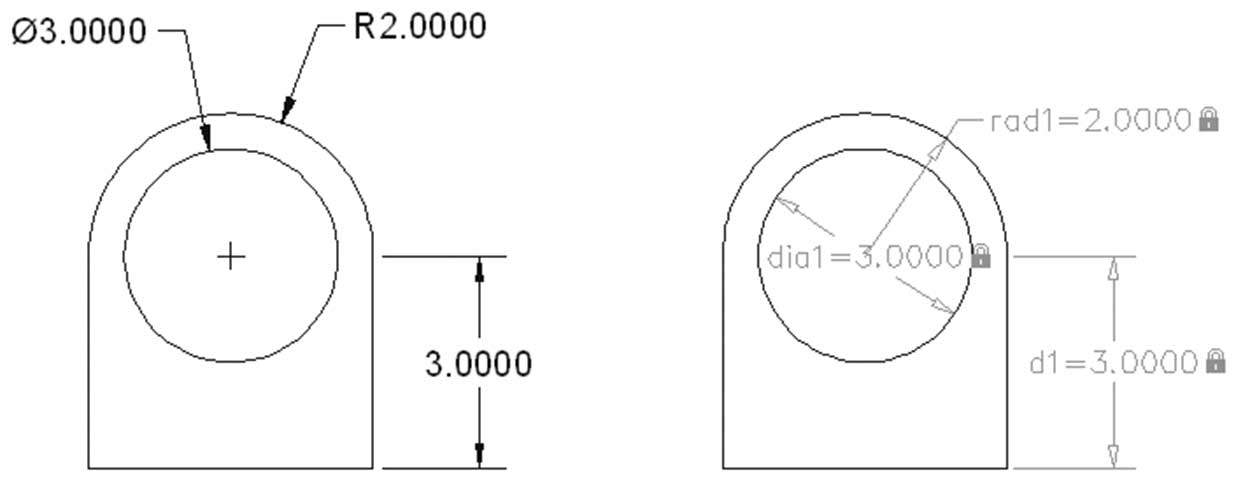

只需选择要转换为约束的所需标注。下图将显示该过程：
