24.3 如何将 DWS 链接到 DWG 然后进行检查

24.3 如何将 DWS 链接到 DWG 然后进行检查

创建 DWS 文件后，你还将执行两个步骤：

• 将其配置（链接）到 DWG 文件

• 执行检查过程以发现任何违反标准文件的情况

24.3.1 配置（链接）DWS 与 DWG

要创建链接，请执行以下步骤：

• 打开要检查的所需 DWG 文件

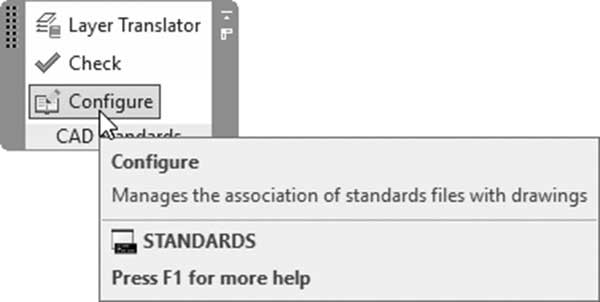

• 转到管理。使用管理选项卡，找到CAD 标准面板，然后选择配置按钮

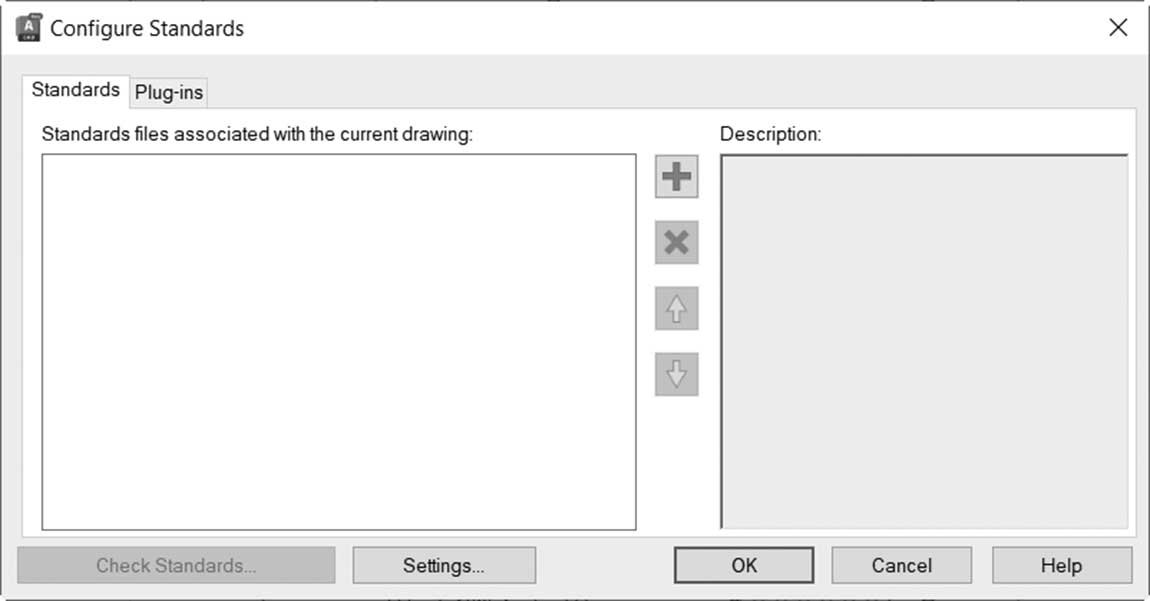

你将看到以下对话框：

点击加号按钮将当前 DWG 与所需的 DWS 链接起来：

你将看到一个普通的文件对话框；选择 DWS 文件，然后点击确定（OK）。

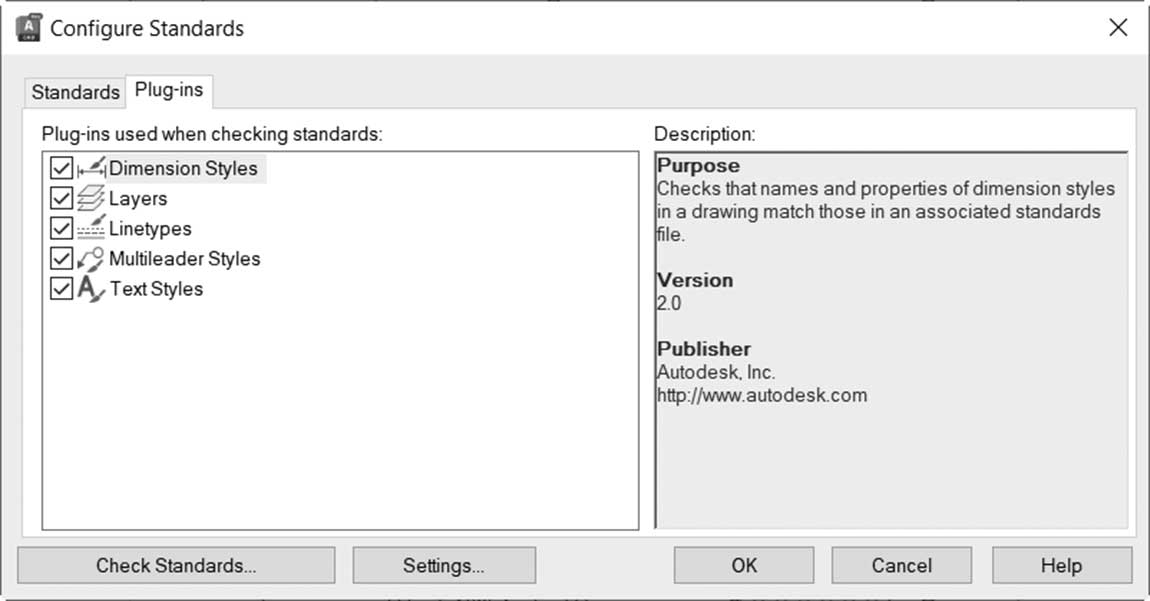

要控制检查的内容，点击插件（Plug-ins）选项卡，将出现以下内容：

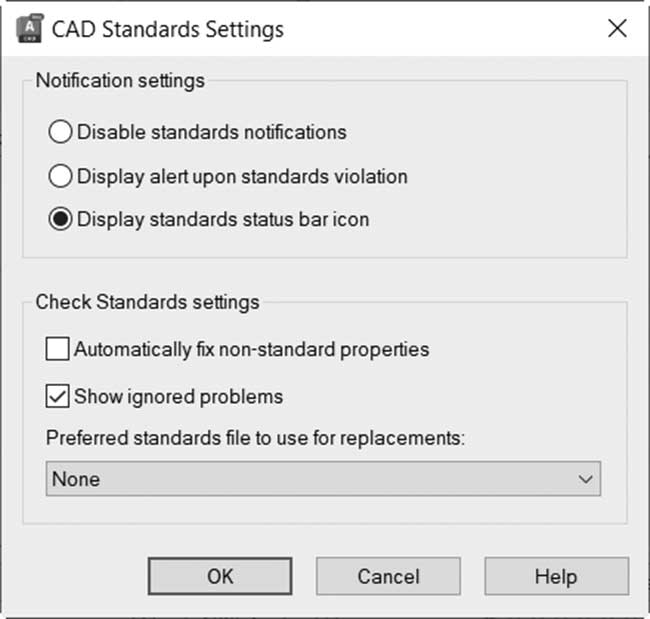

如前所述，AutoCAD 只能检查五项内容：标注样式、图层、线型、多重引线样式和文字样式。要完全控制检查过程，点击设置（Settings）按钮，将出现以下对话框：

通过选择以下选项之一来控制通知（Notification）设置：

• 禁用标准通知

• 标准冲突时显示警告（这是指你仍在处理 DWG 文件时）

• 显示标准状态栏图标（默认）：

通过更改以下选项之一来控制检查标准（Check Standards）设置：

• 是否自动修复非标准特性？

• 是否显示忽略的问题？

• 选择你首选的 DWS 文件

24.3.2 检查 DWG 文件

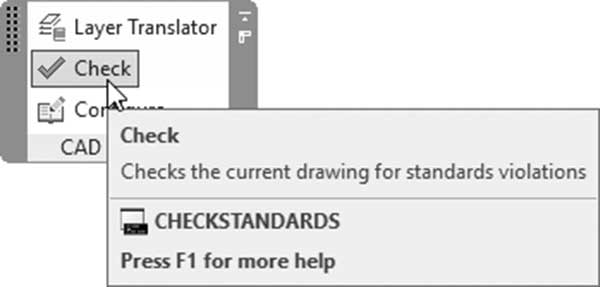

第一步应该是打开你想要检查标准符合性的所需 DWG 文件。然后转到管理，找到CAD 标准面板，然后选择检查按钮：

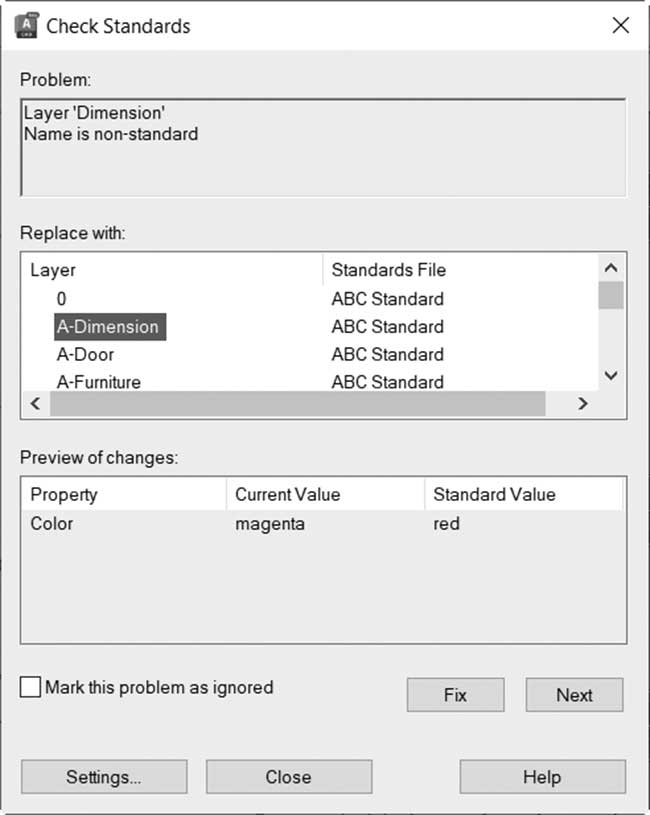

你将看到以下对话框：

你可以看到对话框分为三个部分，它们是：

• 问题部分，AutoCAD 将在其中显示违反标准的问题；在下面的示例中，你的 DWG 文件中某个图层的名称不在标准文件中：

• 替换为部分，AutoCAD 将在其中建议用标准文件中已有的内容替换错误，如下面的示例所示；Dimension 图层将被替换为 A-Dimension 图层。在这种情况下，AutoCAD 将删除旧图层，并将其中的所有对象转移到新图层：

• 更改预览部分，AutoCAD 将在其中显示旧建议和新建议之间的更改。在下面的示例中，除了名称之外，颜色也会改变：

AutoCAD 将提供三种处理任何问题的方式：

• 修复（Fix）：使用替换为选项修复问题

• 下一个（Next）：跳过该问题并转到下一个问题

• 忽略（Ignore）：忽略该问题并转到下一个问题

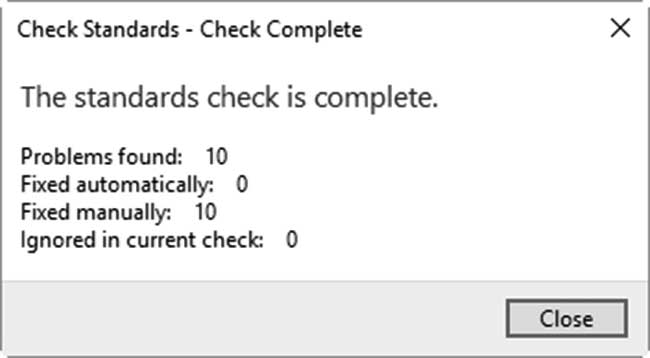

当此命令完成时，它将显示以下消息：

用户可以选择采用另一种方法，即将 DWS 文件与正在开发的 DWG 文件链接。执行以下步骤：

• 转到配置（Configure）命令，并点击设置按钮

• 选择"标准冲突时显示警告"选项，然后点击确定

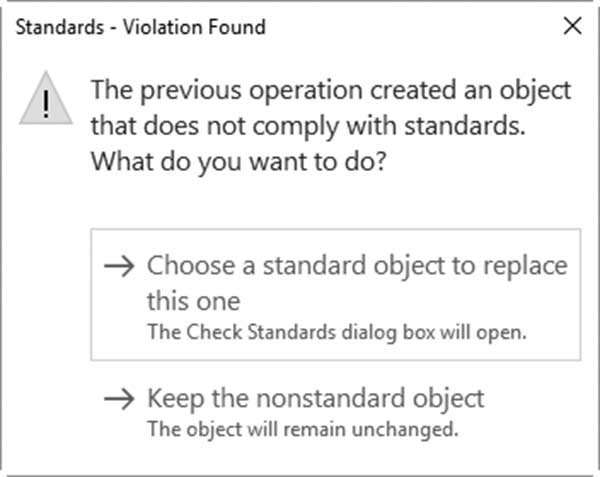

• 每当用户违反标准时，他/她将看到以下消息：

选择是将违规项替换为现有设置（在上述情况下，是添加一个新图层），还是保留非标准对象。

练习 24-1 使用 CAD 标准命令

1. 启动 AutoCAD 2025

2. 打开 ABC Standard.dwg，并从它创建 ABC Standard.dws，然后关闭文件

3. 打开 Practice 24-1.dwg

4. 使用配置（Configure）将 Practice 24-1.dwg 链接到 ABC Standard.dws

5. 转到插件选项卡，确保所有四个可用选项都已打开，然后点击确定结束命令

6. 在开始检查符合性之前，检查图层 Dimension 的颜色，它是什么颜色？___

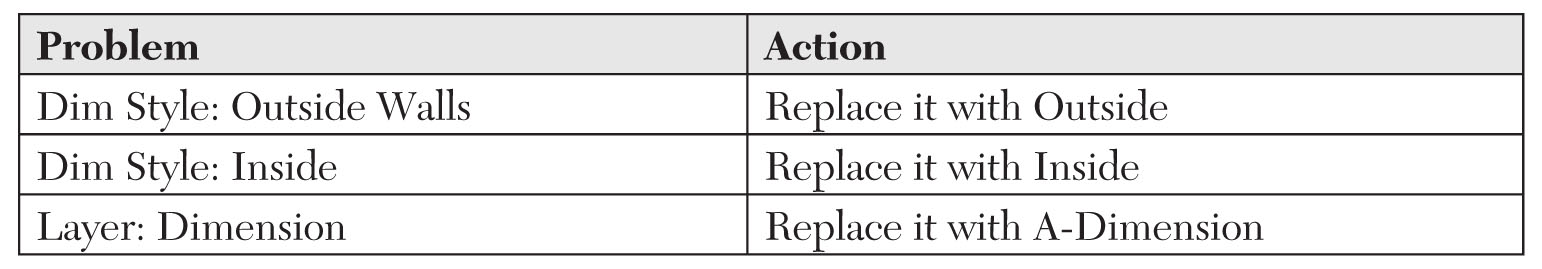

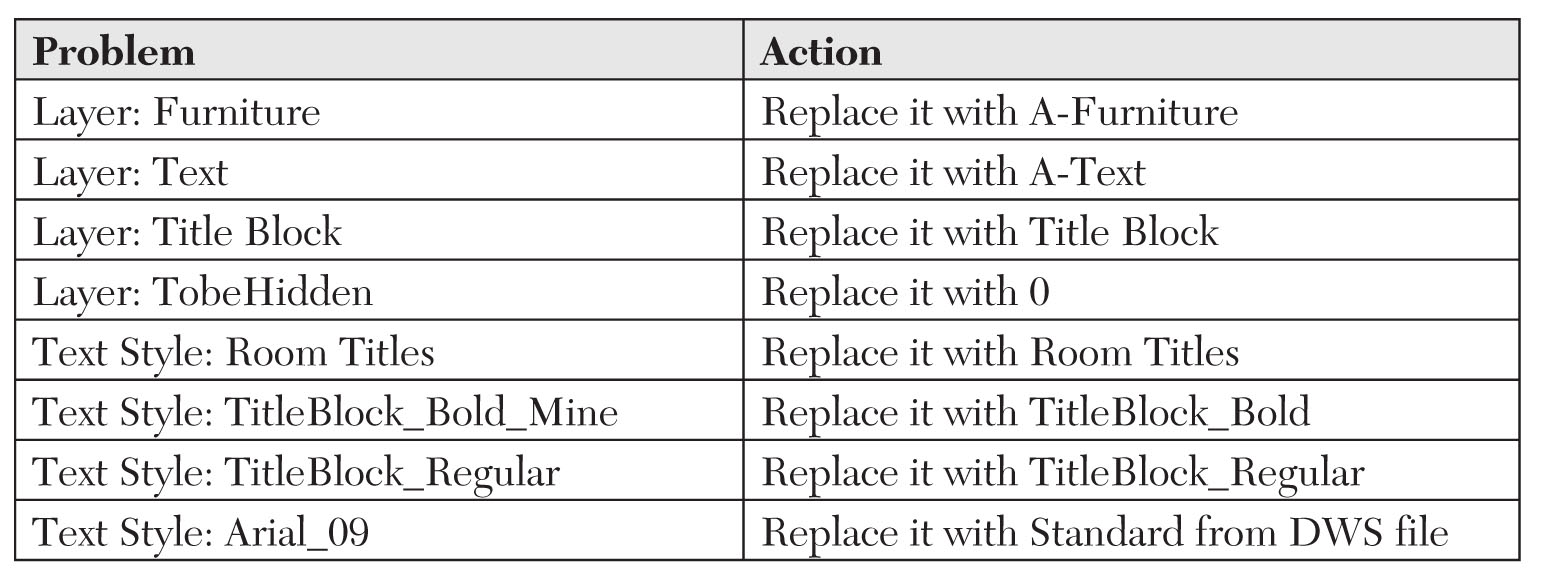

7. 启动检查（Check）命令，并进行以下更改

8. AutoCAD 发现了多少个问题？__

9. 转到图层特性管理器面板并创建一个名为"Test"的新图层；AutoCAD 的反应是什么？__

10. 运行检查标准（Check Standards）并将 Test 替换为 0

11. 保存并关闭文件
