蜗蜗8.1 AutoCAD 中的标注是什么？
AutoCAD 中的标注（Dimensioning）与文字（Text）类似；用户应首先准备标注样式（Dimension Style），然后使用它来插入标注。标注样式将控制由不同类型的标注命令生成的标注块的整体效果。

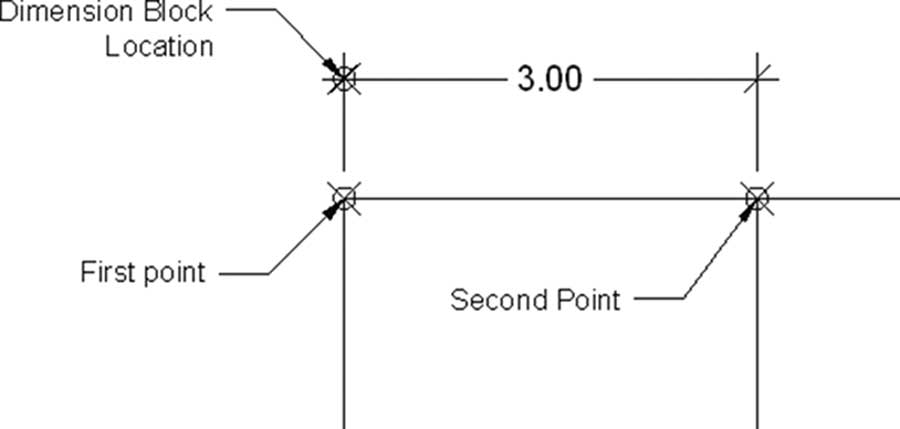

要插入标注，用户需根据标注类型指定点或选择对象，然后系统会将一个标注块添加到图形中。例如，要添加线性标注（Linear），用户需选择两个代表待测距离的点，第三个点则是标注块的位置。请参见下图：
生成的标注块由三部分组成，分别是：
-
尺寸线
-
延伸线
-
标注文字
请参见下图：
