12.8 使用视图和视口

12.8.1 创建视图

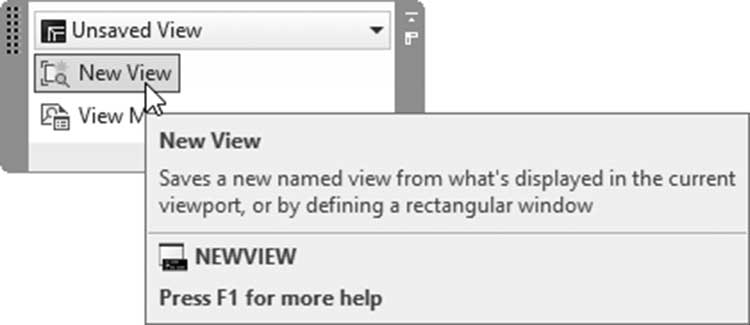

AutoCAD 中的视图（View）是图形中任何矩形形状的部分，将以名称保存。定义视图有两种方法：一种是将图形缩放到要保存的部分，然后发出命令；另一种方法是在视图（View）命令内部完成。要发出此命令，请转到视图（View）选项卡，找到命名视图（Named Views）面板，然后单击新建视图（New View）按钮：

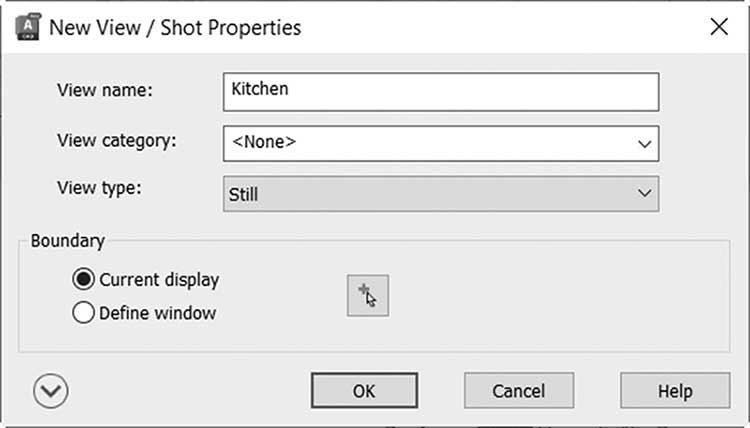

您将看到以下对话框：

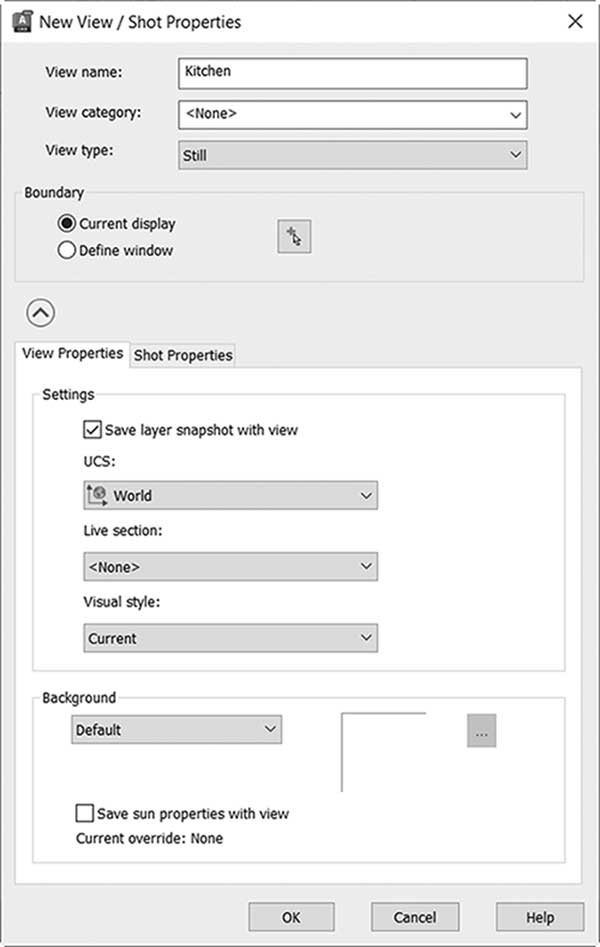

第一步，输入视图名称（View name）。在边界（Boundary）下选择您的视图是当前显示（Current display）还是需要定义窗口（Define window）（单击右侧的小按钮缩放到所需区域）。如果单击对话框左下角的小按钮，您将看到设置（Settings），选择是否要随视图保存图层快照（Save layer snapshot with view）。图层快照是指图层的状态（开/关、解冻/冻结、解锁/锁定等）。完成后单击确定（OK）保存视图，查看展开后的对话框：

有多种方法可以恢复已保存的视图，分别是：

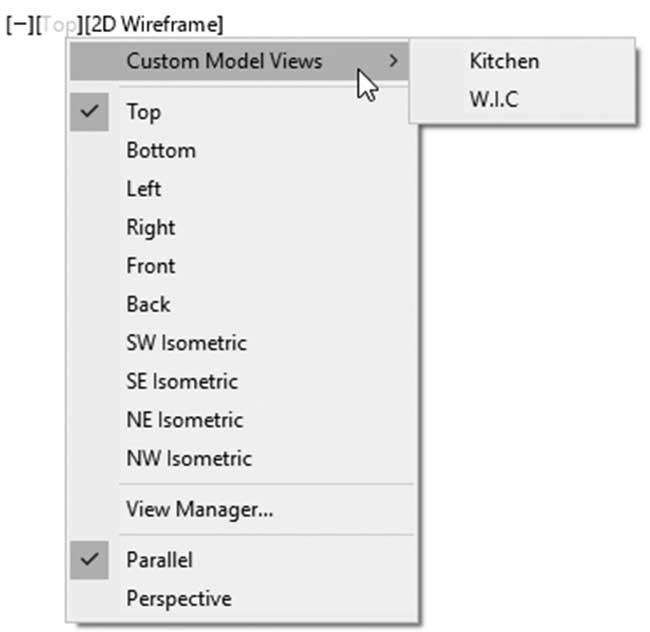

使用屏幕左上角的画布内视图控件，并使用自定义模型视图（Custom Model Views），如下所示：

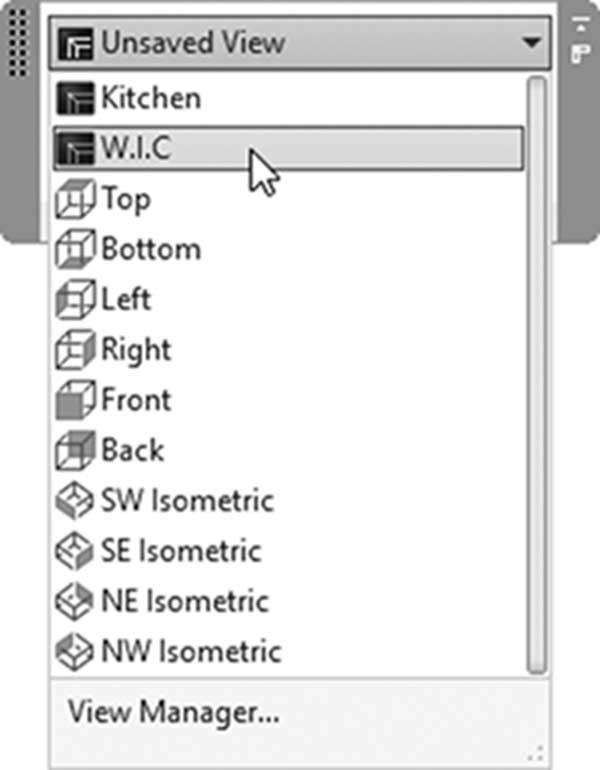

使用视图（View）选项卡，找到命名视图（Named Views）面板，单击所需视图的名称，如下所示：

12.8.2 在视口中使用视图

用户可以使用视口（Viewport）对话框在视口中显示已保存的视图。请执行以下步骤：

确保您位于布局中，而不是在模型（Model）选项卡中

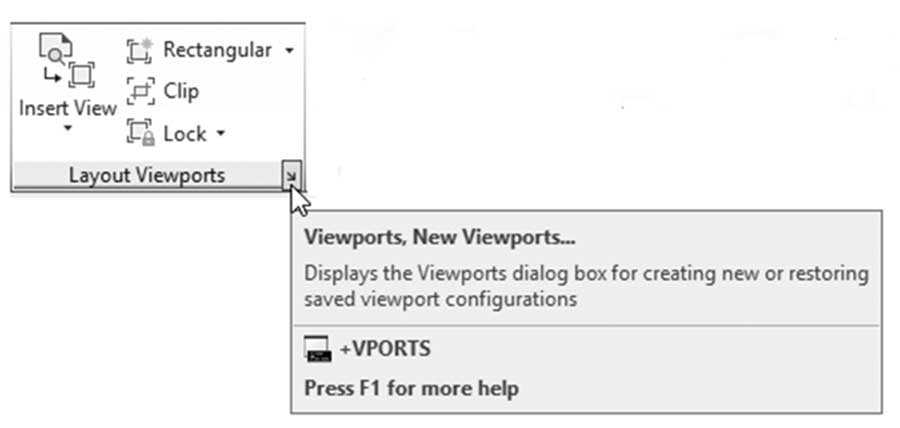

单击最右侧的布局（Layout）选项卡，然后找到布局视口（Layout Viewports）面板，单击新建视口（New Viewports）：

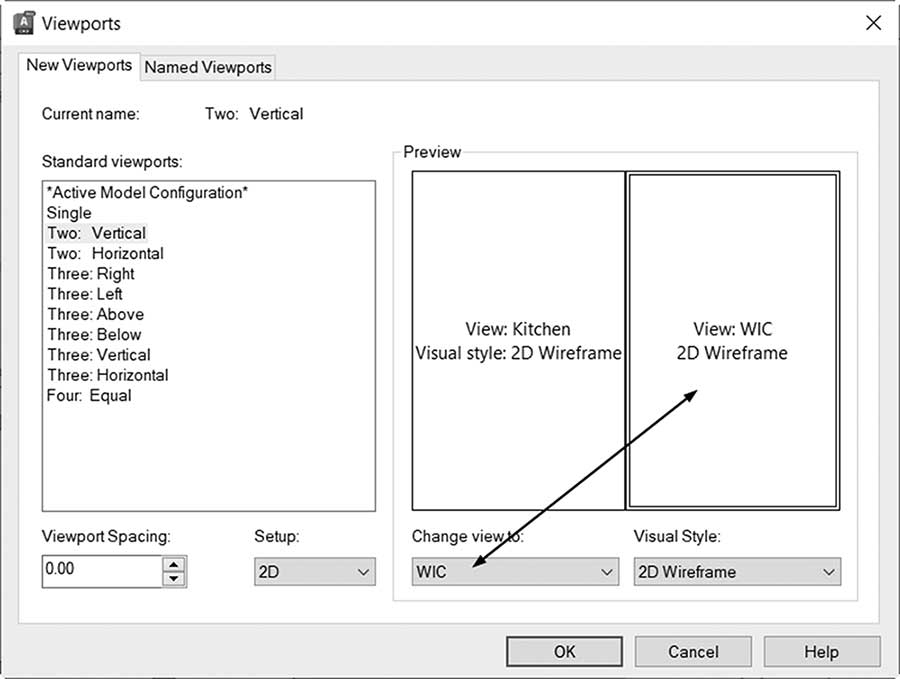

使用预览（Preview）选择其中一个配置（下面的示例是两个：垂直（Two: Vertical））；如果单击其中一个视口，它将变为当前视口，因此您可以选择一个已保存的视图在其中显示。

12.8.3 创建命名视口配置 – 方法（一）

如果您不满意 AutoCAD 提供的视口配置，想要创建自己的配置，请执行以下步骤：

确保您位于模型空间（Model Space）

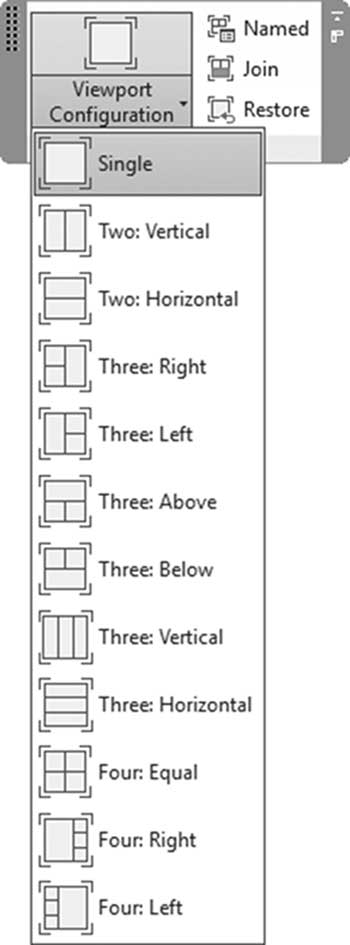

转到视图（View）选项卡，找到模型视口（Model Viewports）面板，然后选择视口配置（Viewport Configuration）按钮，查看以下内容：

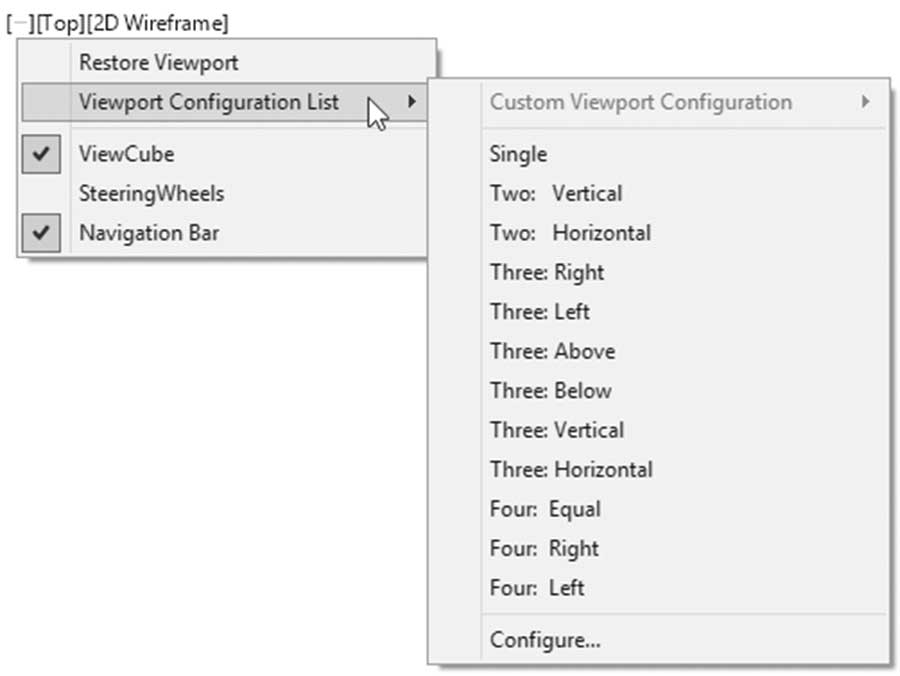

或者您可以使用画布内视口控件访问同一命令

选择其中一个现有配置作为起点
要将视口分割成更小的视口，请选择一个模型视口，再次启动视口（Viewport）命令，然后选择一个配置
确保在对话框左下角的应用于（Apply to）下，选择当前视口（Current Viewport），然后单击确定（OK）

这将把您的小视口分割成更小的区域
对不同的视口执行此操作

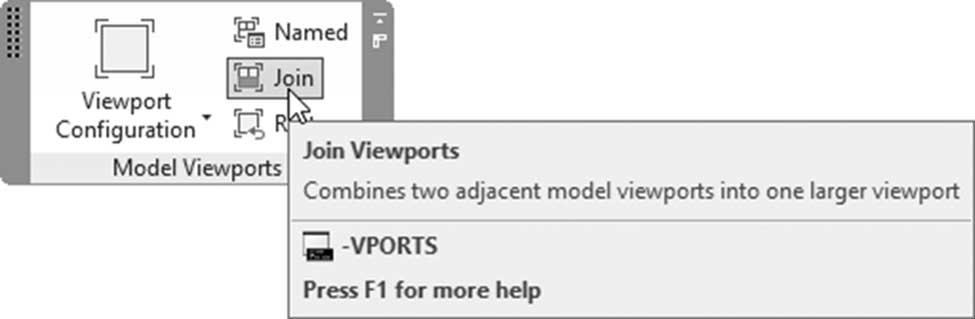

转到视图（View）选项卡，找到模型视口（Model Viewports）面板，然后选择合并（Join）按钮。这将使您能够合并相邻的视口（这里的条件是形成矩形形状）

合并视口完成后，您将获得一个新的配置，您只需保存它即可。启动命名（Named）命令并输入新配置的名称，如下所示：

要在布局中恢复它，请转到所需的布局

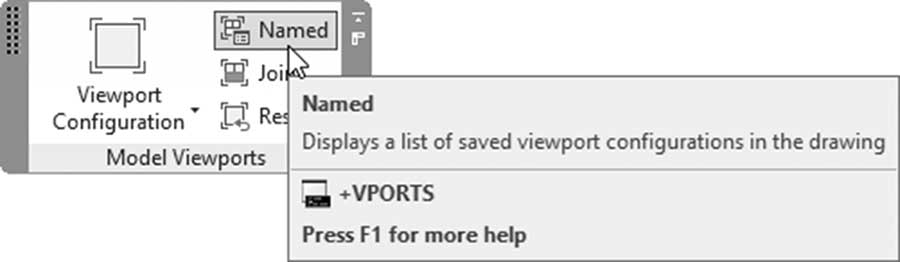

转到视图（View）选项卡，找到模型视口（Model Viewports）面板，单击命名（Named）按钮：

选择所需的命名视口配置，并像插入现有配置一样插入它

12.8.4 创建命名视口配置 – 方法（二）

另一种实现上述操作的方法是：

确保您位于模型空间（Model Space）
转到视图（View）选项卡，找到模型视口（Model Viewports）面板，然后选择视口配置（Viewport Configuration）按钮，查看以下内容：

或者您可以使用画布内视口控件访问同一命令

执行此操作后，单击其中一个视口内部，您将看到一条粗蓝色线作为边界
将鼠标移到某个边上；鼠标形状将变为双箭头，以便水平或垂直调整视口大小
要一步在两个方向上调整大小，请将鼠标移到某个角上，鼠标形状将变为四向箭头，单击并按住鼠标进行移动
请注意分隔任意两个视口的粗黑线中的小 (+) 号；如果单击并移动它（水平移动将添加一个水平视口，垂直移动将添加一个垂直视口）。您会看到一条绿线，它将添加一个新视口
要合并视口，请转到视图（View）选项卡，找到模型视口（Model Viewports）面板，然后选择合并（Join）按钮。这将使您能够合并相邻的视口（这里的条件是形成矩形形状）

合并视口完成后，您将获得一个新的配置，您只需保存它即可。启动命名（Named）命令并输入新配置的名称，如下所示：

要在布局中恢复它，请转到所需的布局
转到视图（View）选项卡，找到视口（Viewports）面板，单击命名（Named）按钮：

选择所需的命名视口配置，并像插入现有配置一样插入它

12.8.5 将视图作为视口插入

在布局中，您可以将已保存的视图作为视口插入。请执行以下步骤：

转到所需的布局
单击最右侧的布局（Layout）选项卡，找到布局视口（Layout Viewports）面板

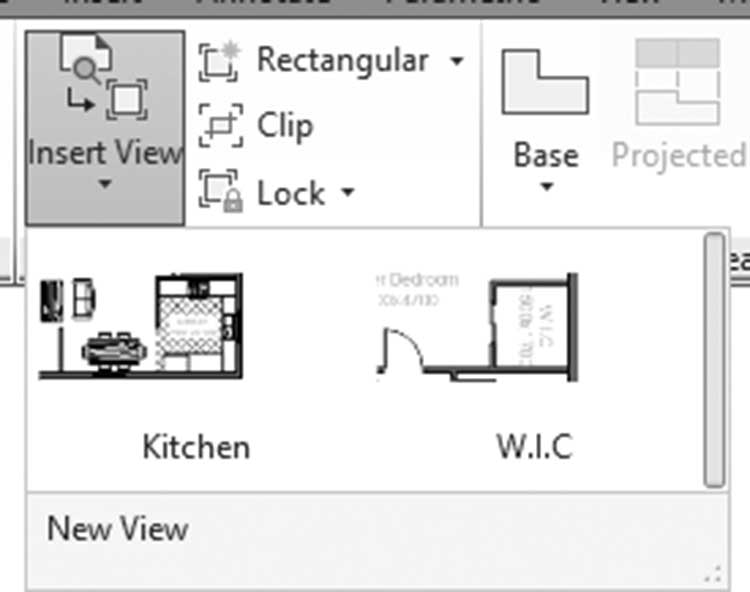

单击插入视图（Insert View）按钮，选择所需的已保存视图，如下所示：

将其拖到图纸上
右键单击并选择所需的比例
将其插入到所需的位置

练习 12-6 使用视图和视口

启动 AutoCAD 2025
打开 Practice 12-6.dwg 文件
创建四个视图，确保随视图保存图层快照（layer snapshot）；四个视图是：

a. 主卧室（Master Bedroom）

b. 主卧室卫生间（Master Bedroom Bathroom）

c. WIC（步入式衣帽间）

d. 厨房（Kitchen）

解冻图层 Dimension
如果您恢复四个视图中的某一个，图层 Dimension 会发生什么变化？为什么？__
在 Detail 1 布局中插入四个：相等（Four: Equal）视口，在每个视口中显示一个视图
使用方法（一）或方法（二）在模型空间中创建四个：相等（Four: Equal）
在左上角的视口中，将其分割为两个：垂直（Two: Vertical）。在右下角的视口中，分割为两个：垂直（Two: Vertical）
在上方的视口中，将小的合并到大的；在下方的视口中，将小的合并到较大的，然后将这个新配置保存为四个不等（Four Unequal）
转到 Detail 2 布局并插入新配置。进入每个视口，缩放到平面图的不同部分
转到 Detail 3 布局，将四个视图作为视口插入，比例为 1:40
保存并关闭文件
