蜗蜗13.6 在 AutoCAD 中使用字段
AutoCAD 在图形数据库中存储许多数据。其中一些是常量，一些是变量。用户可以通过将这些类型的数据插入到图形中来利用它们，以受益于 AutoCAD 将对变量数据执行的更新功能。这种方法比使用文字（Text）和多行文字（Mtext）命令编写文字要好，因为后者需要手动更新。有四种方法可以在图形中插入字段：

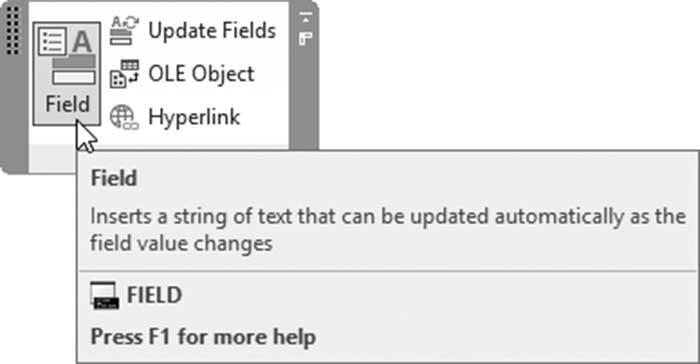

- 使用字段（Field）命令。要发出此命令，请转到插入选项卡，找到数据面板，然后选择字段按钮：

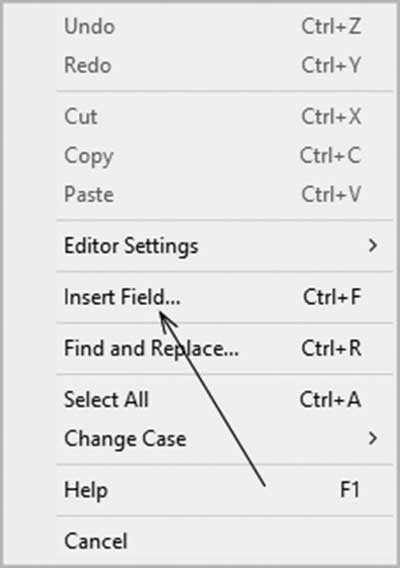

- 使用文字（Text）命令，在指定起点、高度和旋转角度之后，在开始编写之前，右键单击并选择插入字段选项：

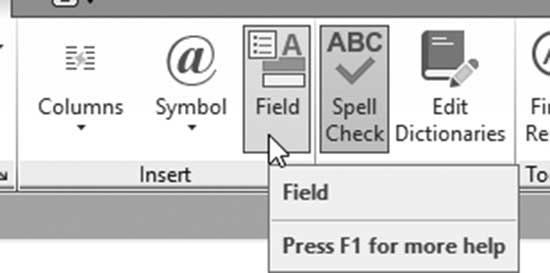

- 使用多行文字（Mtext）命令，在指定文字区域之后，您将找到文字编辑器上下文选项卡和插入面板，然后选择字段按钮：
- 此外，您还可以在表格（Table）和属性（Attribute）命令中插入字段
无论使用哪种方法到达字段命令，都将出现以下对话框：

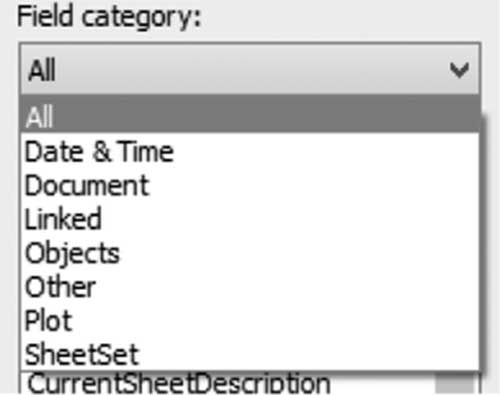

首先要控制的是字段类别（Field category），它将帮助您快速找到所需的数据。单击弹出列表将显示以下列表：
有七个字段类别，每个类别将显示相关的字段名称。例如，对象（Objects）类别将显示四个字段名称，它们是：

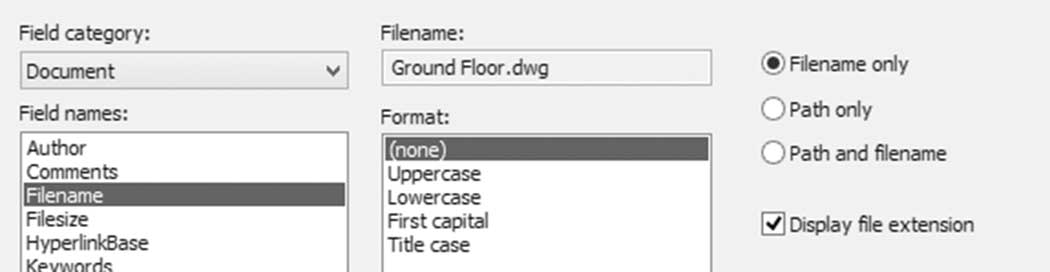

根据字段类别和字段名称，您将在对话框的右侧找到帮助您控制字段外观的内容。例如，如果您选择字段类别为文档（Document），字段名称为文件名（File name），则您将在右侧看到以下内容：

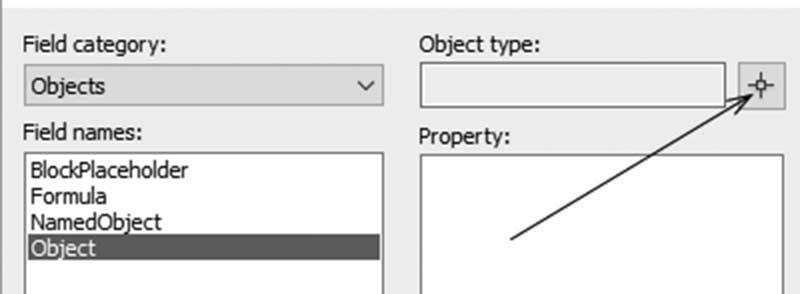

您将首先选择格式（Format），然后选择是显示文件名（Filename）、仅路径（Path only），还是路径和文件名（Path and filename）。最后，控制显示或隐藏文件扩展名。而如果您使用字段类别对象（Objects）和字段名称对象（Object），您将需要从图形中选择一个对象：
当您单击此按钮时，对话框将暂时消失，以便您选择所需的对象；完成后，您将看到以下内容：

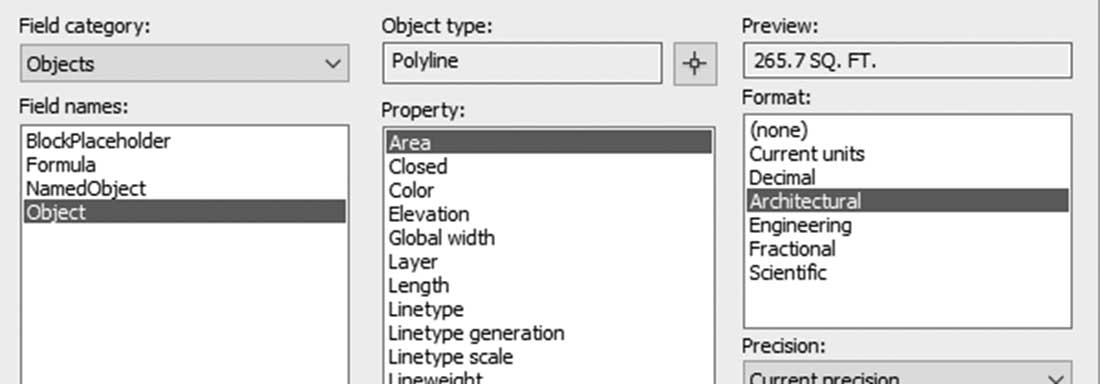

如您所见，我们选择了一个圆，并且我们选择使用带小数的面积格式。
当您在图形中插入字段时，默认设置将显示其背景，类似于以下内容：
要删除背景，请转到应用程序菜单并选择选项按钮。选择用户系统配置选项卡，然后找到字段，并取消选中显示字段的背景复选框，类似于以下内容：

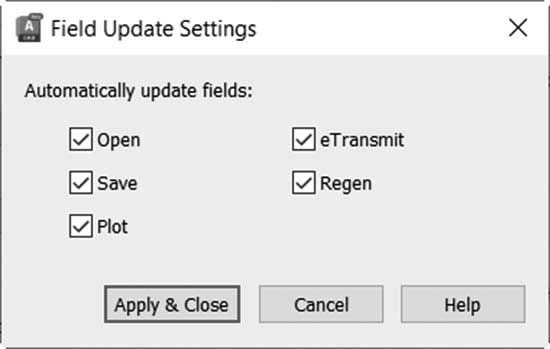

如果您不想显示背景，请取消选中显示字段的背景复选框。单击字段更新设置以查看以下对话框：

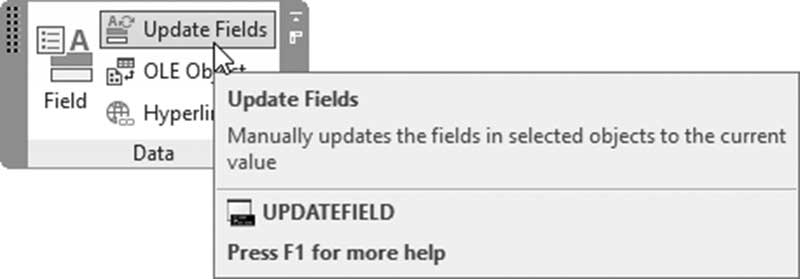

这会在每次保存、打开、打印、电子传递（eTransmit）或重生成（Regen）时自动更新字段。但如果您需要手动更新，请转到插入选项卡，找到数据面板，然后选择更新字段按钮：
您需要选择要更新的所需字段。
练习 13-4 在 AutoCAD 中使用字段
-
启动 AutoCAD 2025
-
打开 Practice 13-4.dwg 文件
-
确保当前图层是 Polyline
-
使用边界（Boundary）命令，单击主卧室内部以添加一条多段线
-
将 Text 图层设为当前图层
-
转到注释选项卡，确保 Room Titles 是当前文字样式
-
启动单行文字命令，并在房间中间附近指定一个点，旋转角度 = 0。输入"Area = "，然后右键单击并选择插入字段选项，并插入多段线的面积，显示 266 SQ. FT.
-
转到 Full Plan 布局
-
缩放到标题栏的右下部分
-
使用应用程序菜单，转到图形实用程序，然后选择图形特性，转到概要选项卡，在标题输入框中输入：Munir Hamad Villa，在作者输入框中输入您的姓名，然后单击确定结束命令
-
将 Standard 设为当前文字样式
-
使用字段（Field）命令，在项目名称（Project Name）标题下，使用大写插入标题字段。在设计者（Designed By）下方，使用首字母大写插入作者字段
-

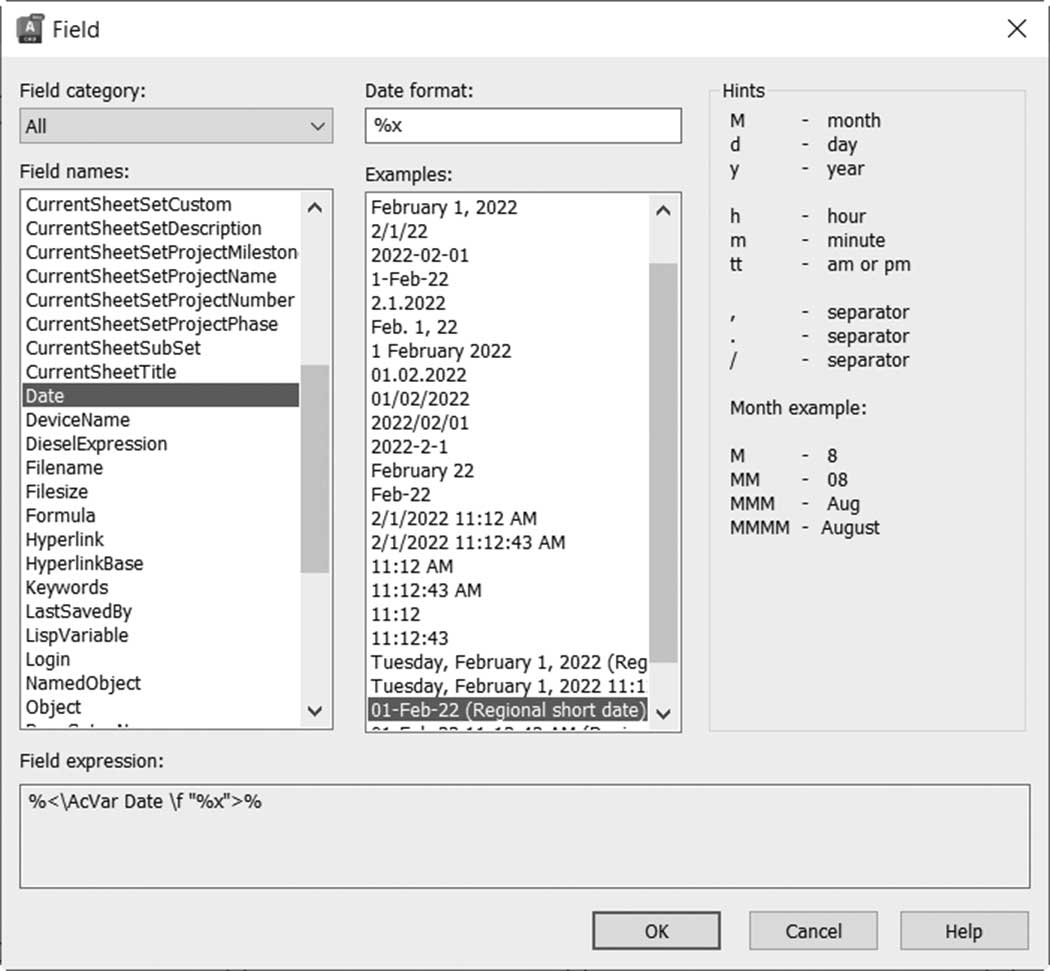

在日期下方，使用 MMMM d, yyyy 格式插入今天的日期
-
在文件名下方，仅插入不带扩展名的文件名，使用小写
-
删除字段的背景
-
保存并关闭文件
