14.3 工具选项板

14.3 工具选项板

使用设计中心在文件之间共享数据曾是一份礼物。然而，仍有一些困难需要处理。你必须注意当前图层、比例、旋转角度，以及每次需要从文件中复制内容时都要搜索目标文件的恼人问题。我们一直等到 AutoCAD 2004，AutoCAD 向我们引入了工具选项板（Tool Palettes），它将块提升到了一个新的水平。

工具选项板将帮助你存储任何类型的对象，然后在任何打开的文件中检索它们；此外，你还可以控制对象的特性，因此下次将其拖入文件时，你无需担心图层、比例或旋转角度。你可以保留同一块的多个副本，每个副本具有不同的特性。

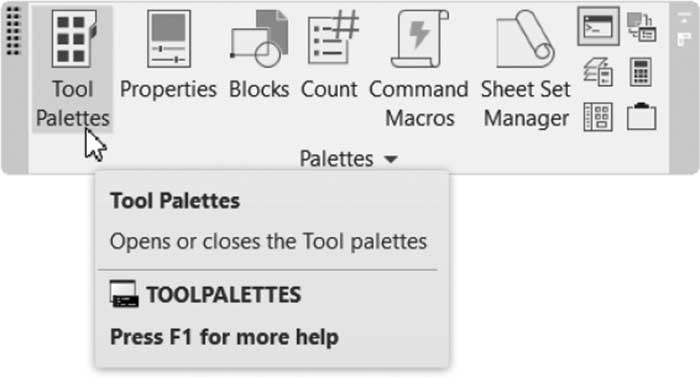

要启动该命令，请转到视图选项卡，找到选项板面板，然后点击工具选项板按钮：

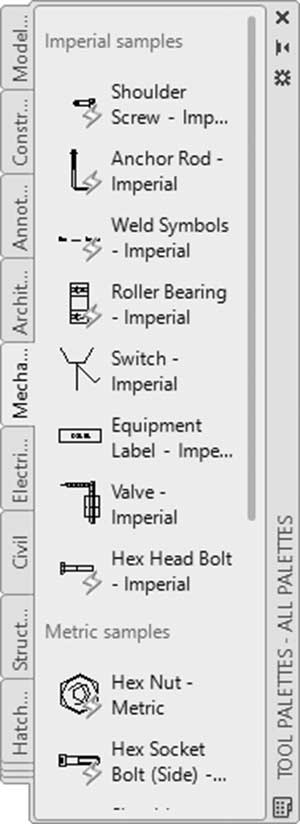

你将看到以下内容：

默认情况下，AutoCAD 附带了一些工具选项板，但也可以创建自己的选项板。

14.3.1 如何从头创建工具选项板

此方法将创建一个空的选项板，以便你可以使用不同的方法填充它。为此，在任意现有工具选项板的名称上单击右键，你将看到以下菜单：

选择新建选项板选项，将创建一个新的空选项板，允许你立即为其命名。输入新选项板的名称，如下所示：

14.3.2 如何向新选项板填充内容

用户可以使用拖放方法将不同图形中的内容填充到新的空选项板中。假设你打开了同事的一个图形文件，发现他或她创建了几个新块；你可以直接点击该块（避开夹点），按住并拖到选项板中，就这样完成了。对普通对象（直线、圆弧、圆、多段线、填充、表格、标注等）也可以这样做。

14.3.3 如何从设计中心块创建选项板

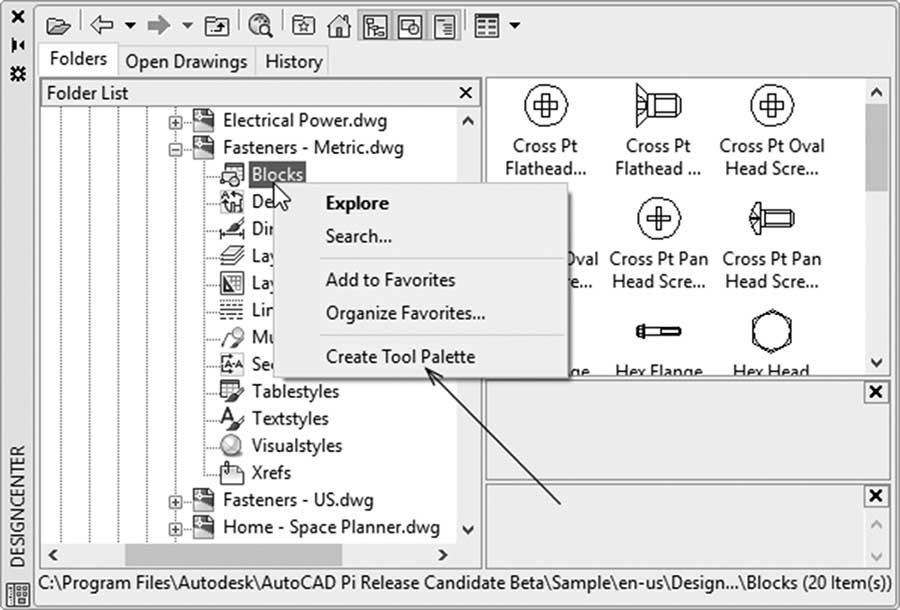

AutoCAD 允许用户使用设计中心从文件中的所有块创建选项板。要使此功能生效，请确保设计中心和工具选项板都显示在你面前。在设计中心左窗格中转到目标文件并单击右键，你将看到以下内容：

选择创建工具选项板选项，将创建一个与文件同名的新工具选项板，其中包含所有块

。

注意

用户可以将设计中心中任何文件的任何块拖放到任何工具选项板中。

14.3.4 如何自定义工具特性

你可以使用常规的复制/粘贴操作在工具选项板中创建块和填充的多个副本。一旦你拥有同一块/填充的多个副本，就可以根据需要更改这些副本的特性。请按照以下步骤操作：

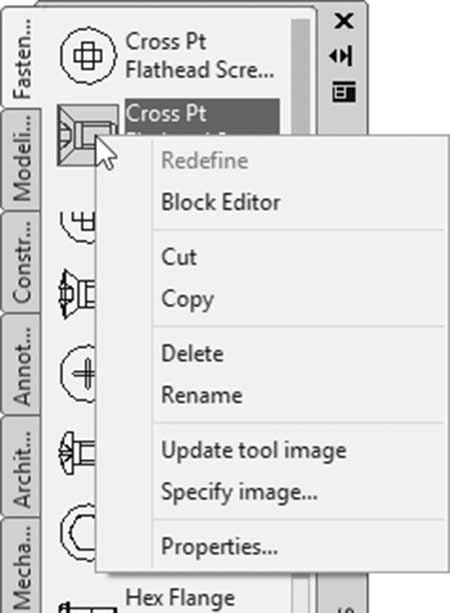

• 在复制的块/填充上单击右键，你将看到以下菜单：

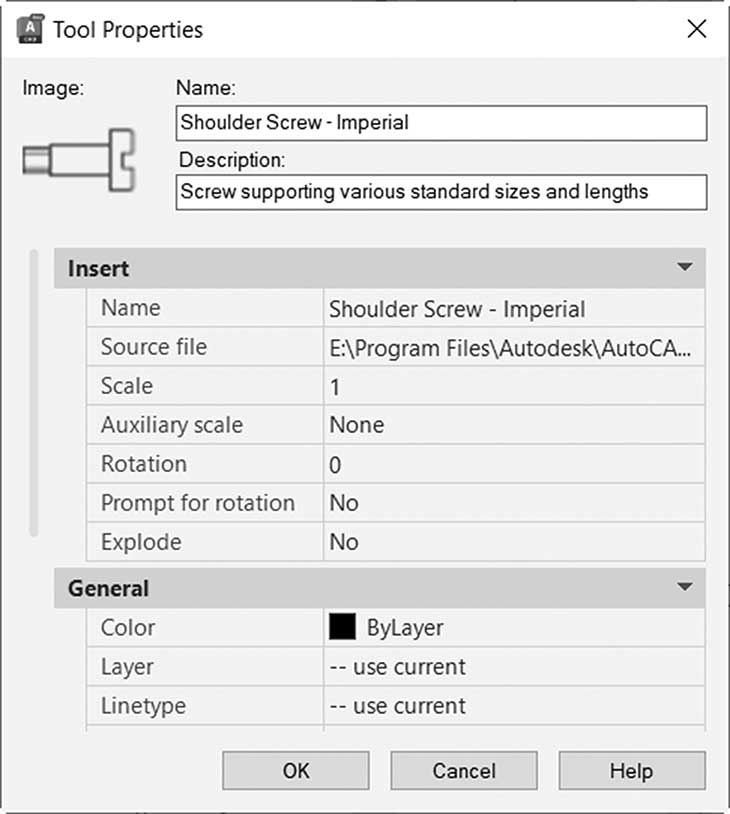

• 选择特性选项，你将看到以下对话框：

输入新的名称和新的说明。块/填充的特性分为两类：

• 插入类型的特性

• 常规类型的特性

默认情况下，常规特性全部为使用当前。对于块或填充，你可以指定每当从工具选项板拖动它时，它将位于某个特定图层（无论当前图层如何），并且它将具有特定的颜色、线型、线宽等。

借助工具选项板，CAD 管理员可以为每个用户创建各自的工具选项板，其中包含所有需要的块和填充，并根据公司标准进行自定义，因此这将变成一个简单的拖放过程。如果我们知道任何图形中 30-40% 是块，10-20% 是填充，这意味着如果我们有效使用工具选项板，在这两个领域节省的时间将是巨大的。
