16.11 更多标注功能

16.11 更多标注功能

在本部分中,我们将讨论更多标注功能,这些功能将帮助您使最终图形看起来更好。这些功能如下:

  • 标注打断(Dimension Break)

  • 标注间距调整(Dimension Adjust Space)

  • 标注折弯线(Dimension Jog Line)

  • 圆心标记(Dimension Center Mark)

  • 倾斜标注(Dimension Oblique)

  • 标注文字角度(Dimension Text Angle)

  • 标注文字对齐(Dimension Justify)

  • 标注替代(Dimension Override)

16.11.1 标注打断

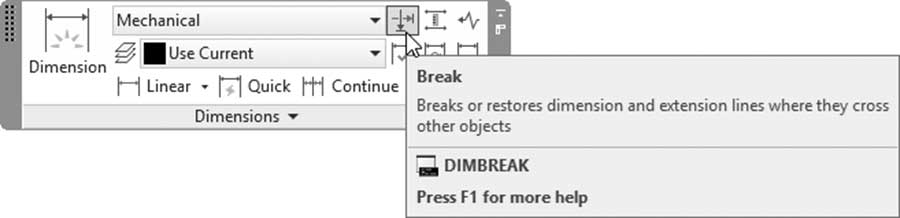

如果两个或多个标注块在一个或多个点相交,此命令将在交点处打断其中一个块。要发出此命令,请转到注释选项卡,找到标注面板,然后选择打断按钮:


您将看到以下提示:


选择要添加/删除折断的标注或 [多个(M)]:

选择要打断标注的对象或 [自动(A)/手动(M)/删除(R)] <自动>:

第一个提示将要求您选择将被打断的标注块;第二个提示将要求您选择保持原样的标注块。这些提示可以删除已存在的折断;只需在第二个提示处右键单击并选择"删除"选项。这两个提示将重复出现,直到您按 Enter 结束命令。

最终结果将类似下图:


16.11.2 标注间距调整

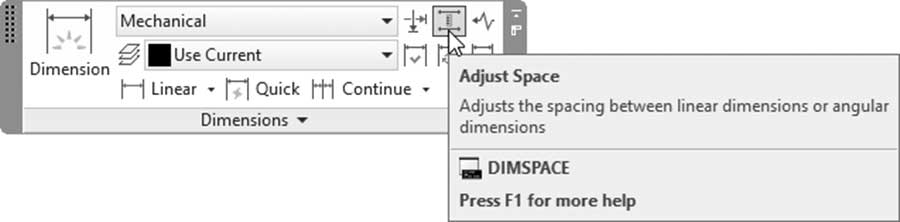

此命令将调整标注块之间的间距,使其对齐或具有相等间距。要发出此命令,请转到注释选项卡,找到标注面板,然后选择调整间距按钮:


您将看到以下提示:


选择基准标注:

选择要产生间距的标注:

选择要产生间距的标注: 输入值或 [自动(A)] <自动>:

第一步是选择基准标注块,其他块将跟随它;然后选择所有其他标注块,完成后按 Enter。AutoCAD 将要求输入值,共有三个选项:

  • 值 = 0(零),这意味着所有其他块将与基准标注块对齐

  • 值 > 0,这将是基准标注块与最近的块以及其他块之间的间距

  • 值 = 自动,这意味着 AutoCAD 将尝试为所选块找出最佳排列

让我们看下面的示例:

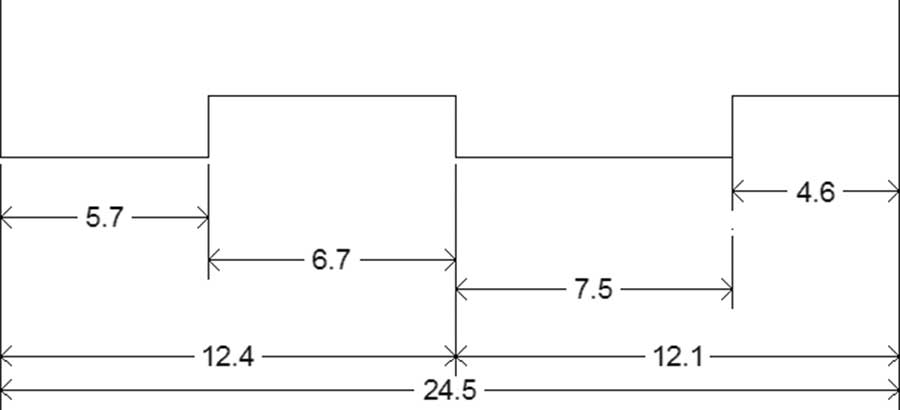

  • 我们有以下情况:

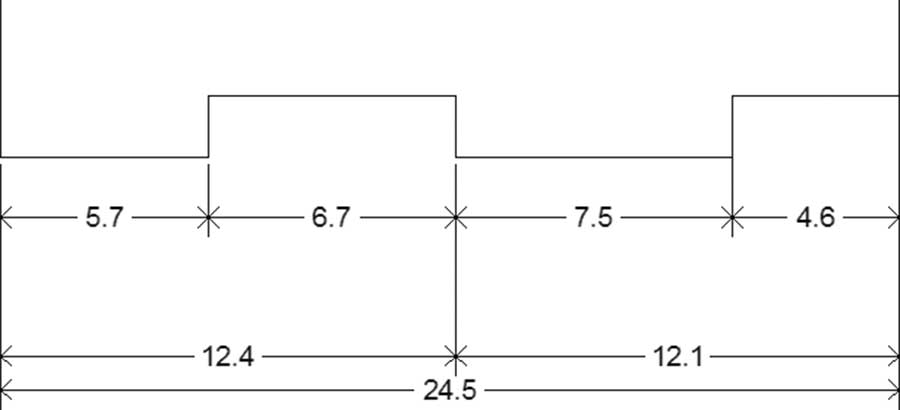

  • 作为第一步,我们启动了调整间距(Adjust Space)命令,选择左侧读数为 5.7 的标注块作为基准标注块,然后选择相邻的 6.7、7.5 和 4.6,并将值设置为 0:

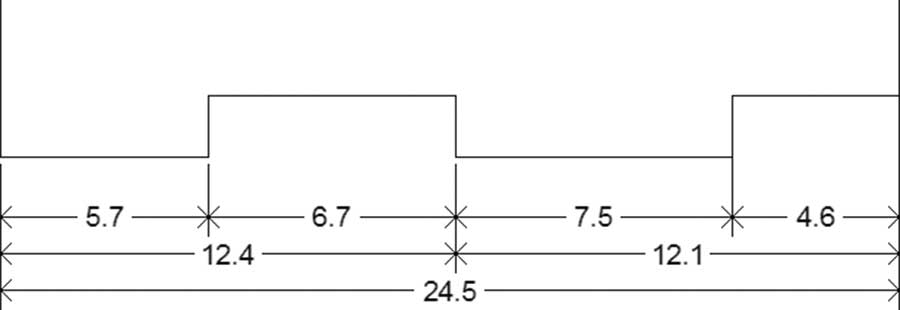

  • 我们再次启动该命令,选择读数为 5.7 的标注块作为基准标注块,然后选择读数分别为 12.4、12.1 和 24.5 的其他三个标注块,并将值设置为 1.0:


16.11.3 标注折弯线

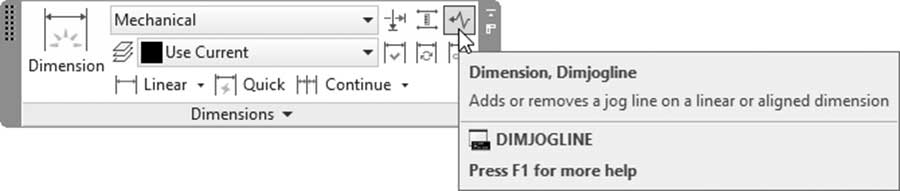

此命令将为现有的线性标注或对齐标注添加/删除折弯线。要发出此命令,请转到注释选项卡,找到标注面板,然后选择折弯线按钮:


您将看到以下提示:


选择要添加折弯的标注或 [删除(R)]:

指定折弯位置(或按 ENTER 键):

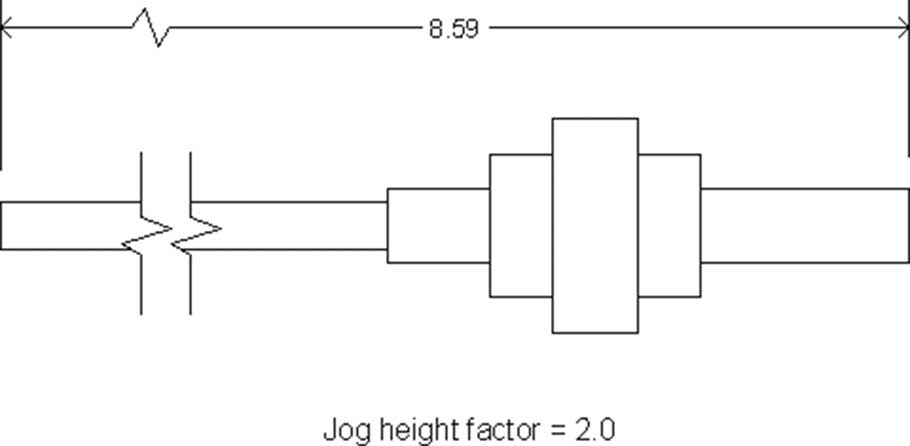

第一个提示要求您选择所需的线性或对齐标注块。用户可以自行选择折弯的位置,但您也可以按 Enter 让 AutoCAD 自动定位折弯;您将看到以下结果:


16.11.4 倾斜标注

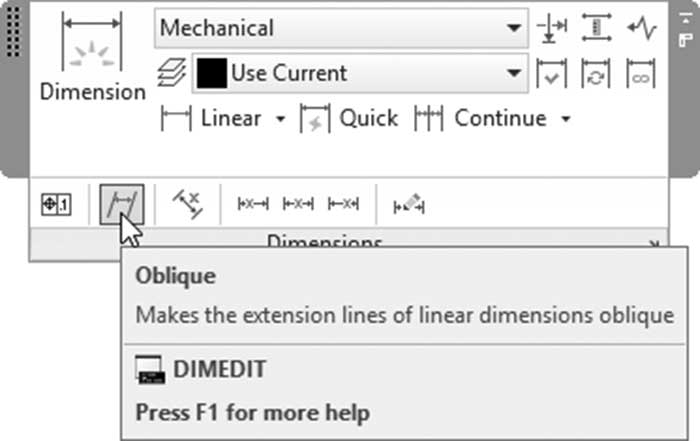

此命令将延伸线的角度更改为您想要的任何角度。要发出此命令,请转到注释选项卡,找到标注面板,然后选择倾斜按钮:


您将看到以下提示:


选择对象:

选择对象:

输入倾斜角度(按 ENTER 表示无):

选择所需的标注块,然后按 Enter;最后,输入倾斜角度,该角度可以是正值或负值。请参阅以下示例:


16.11.5 标注文字角度

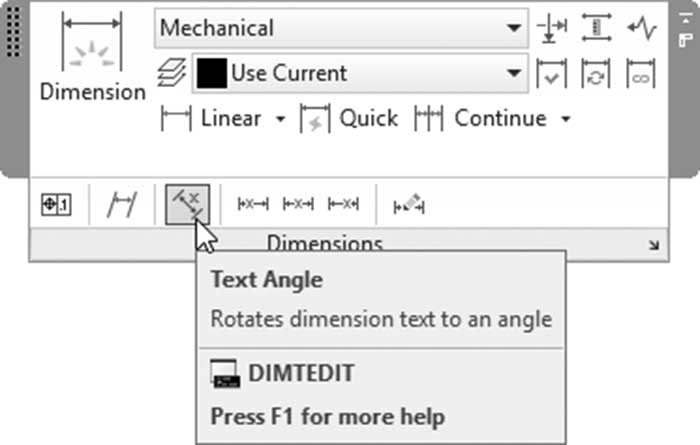

此命令将标注文字的角度更改为您想要的任何角度。要发出此命令,请转到注释选项卡,找到标注面板,然后选择文字角度按钮:


您将看到以下提示:


选择标注:

指定标注文字角度:

选择所需的标注块并输入文字角度,该角度可以是正值或负值。请参阅以下示例:


16.11.6 标注文字对齐

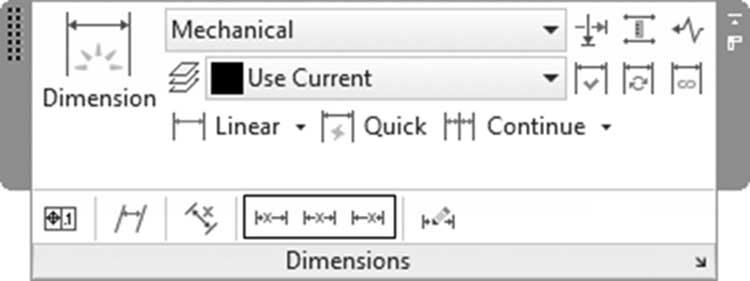

此命令将更改标注文字的水平位置。要发出此命令,请转到注释选项卡,找到标注面板,然后单击以下按钮之一:


每个功能都会将标注文字移动到左侧、居中或右侧。请参阅以下示例(它将其移动到左侧):


16.11.7 标注替代

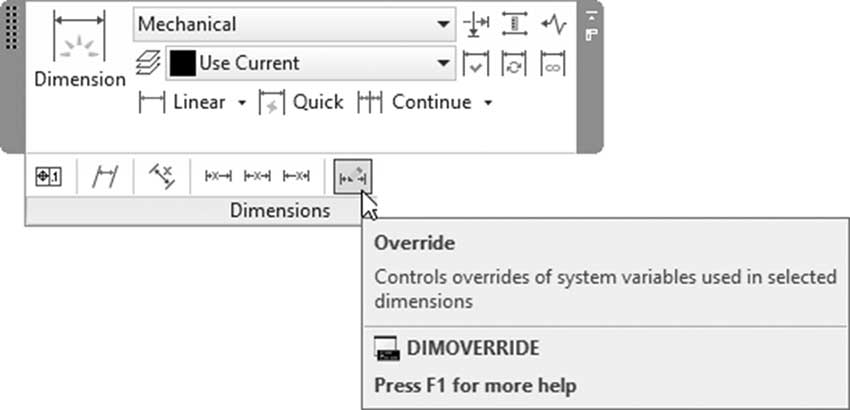

此命令将替代标注系统变量(用户应记住该系统变量),或者直接删除替代。要发出此命令,请转到注释选项卡,找到标注面板,然后选择替代按钮:


您将看到以下提示:


输入要替代的标注变量名或 [清除替代(C)]:

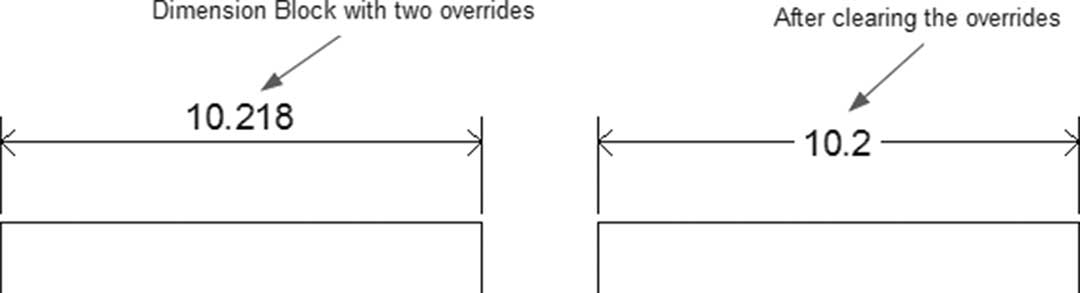

如果您想删除(清除)使用右键菜单对标注块所做的所有替代步骤,此命令非常有用。要响应上述提示,请输入标注系统变量的名称,或输入 C 以清除替代。请参阅下图:


练习 16-2 更多标注功能

  1. 启动 AutoCAD 2025

  2. 打开 Practice 16-2.dwg 文件

  3. 使用"调整间距",调整六个连续标注之间的间距,使它们全部与 2 ¾ 标注对齐一致

  4. 使用"调整间距",将六个连续标注与总尺寸单个标注之间的间距调整为 1.5

  5. 确保 Dimension 图层是当前图层;如果不是,请将其设为当前图层

  6. 使用"标注打断",用垂直 1 ½ 打断水平 1 ½

  7. 将垂直 1 ½ 的文字旋转为 45

  8. 上方水平标注的读数是多少?___

  9. 使用"标注替代"清除替代,它现在显示什么?___

  10. 使同一标注左对齐

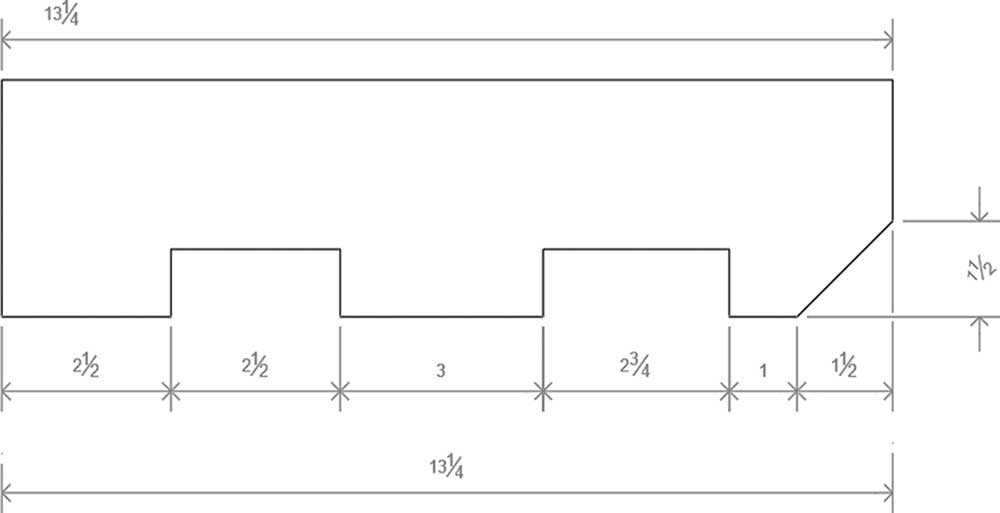

  11. 您应得到以下结果:


  1. 保存并关闭文件
