蜗蜗4.3 圆角对象
圆角（Fillet）命令的任务是创建整齐的交点。用户第一步应设置半径（Radius）的值。如果它为 0（零），则只能在两条直线之间使用圆角（Fillet），圆角（Fillet）会将直线延伸/修剪到拟议的交点。但如果半径（Radius）的值大于 0（零），则圆角（Fillet）可以使用直线和圆，用圆弧对这些对象进行圆角处理。
当半径（Radius）大于零时，用户可以在修剪（Trim）和不修剪（No trim）之间进行选择：修剪（Trim）允许对原始对象进行修剪，而不修剪（No trim）允许原始对象保持原样。在这两种情况下，当鼠标悬停在第二个对象上时，用户都能看到圆弧，并可以确认该值是正确的！

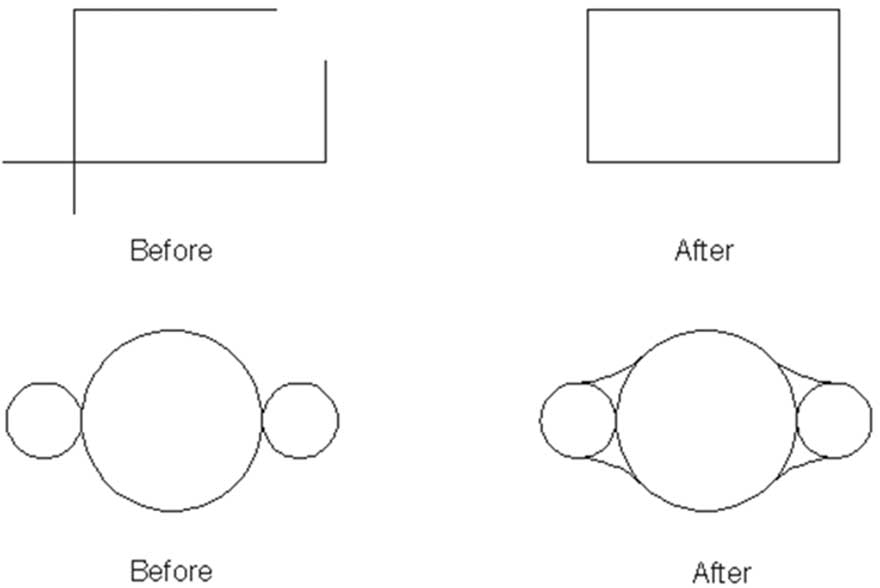

下面是一个示例：

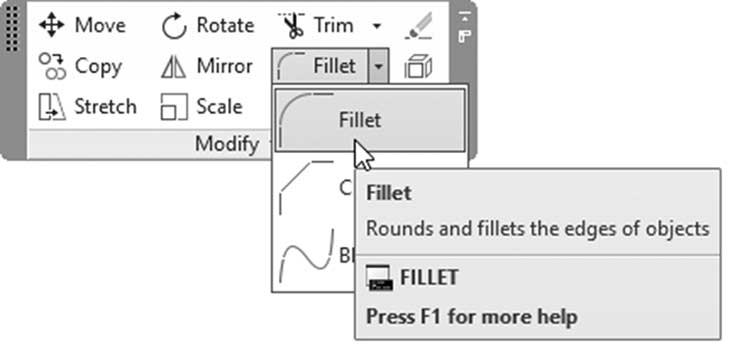

要启动此命令，请转到默认（Home）选项卡，找到修改（Modify）面板，然后选择圆角（Fillet）按钮：
用户将看到以下 AutoCAD 提示：
当前设置: 模式 = 修剪，半径 = 0.0000
选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:
用户应始终检查此命令的第一行，因为它会报告半径（Radius）的当前值；据此，您将决定是保留它还是更改它。输入 r 或右键单击并选择半径（Radius）选项，以设置半径（Radius）的新值。您将看到以下提示：
指定圆角半径 <0.0000>:
输入 t 或右键单击并选择修剪（Trim），将模式更改为修剪（Trim）或不修剪（No trim）。您将看到以下提示：
输入修剪模式选项 [修剪(T)/不修剪(N)] <修剪>:
圆角（Fillet）命令每次命令只允许单个圆角；要在同一次命令中创建多个圆角，只需将值更改为多个（Multiple）模式。如果出错，请使用放弃（Undo）选项撤销上一个操作。要结束命令，请按 Enter 键。
用户在使用圆角（Fillet）命令时可以执行两项重要操作：
-
无论当前半径（Radius）值如何，圆角（Fillet）都会对两条平行直线进行圆角处理
-
按住
Shift键时，无论当前半径（Radius）值如何，圆角（Fillet）都会以半径 = 0 对任意两条直线进行圆角处理
注意
如果您启动多个（Multiple）选项，则可以在同一次命令中使用不同的半径值。
练习 4-3 圆角对象
-
启动 AutoCAD 2025
-
打开 练习 4-3.dwg
-

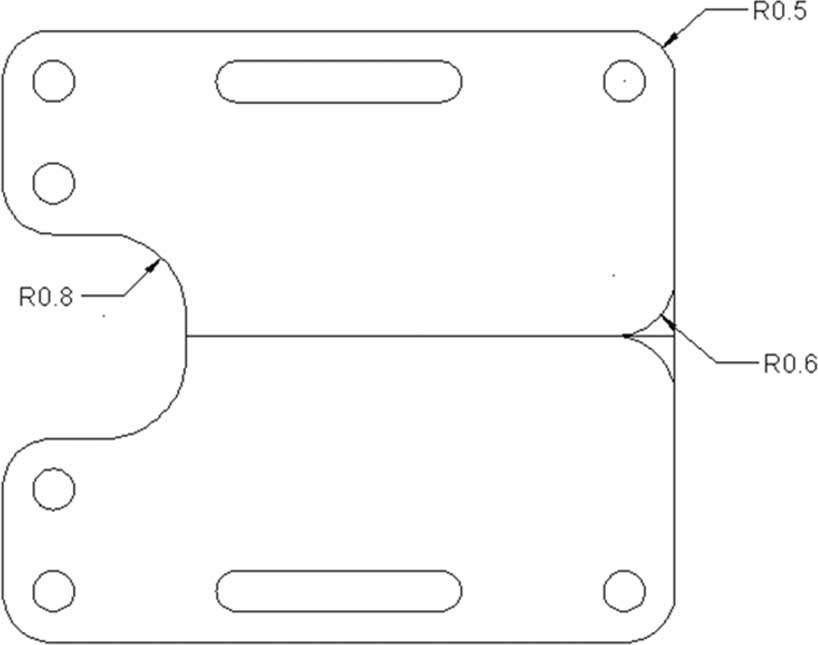

使用圆角（Fillet）命令，尝试得到以下最终结果：
- 保存并关闭文件
