蜗蜗16.13 如何创建多重引线样式
多重引线（Multileader）替代了 AutoCAD 中曾经存在的普通引线。引线过去遵循当前标注样式，而且始终是单一的。多重引线有自己的样式，单条引线可以指向图形中的不同位置。

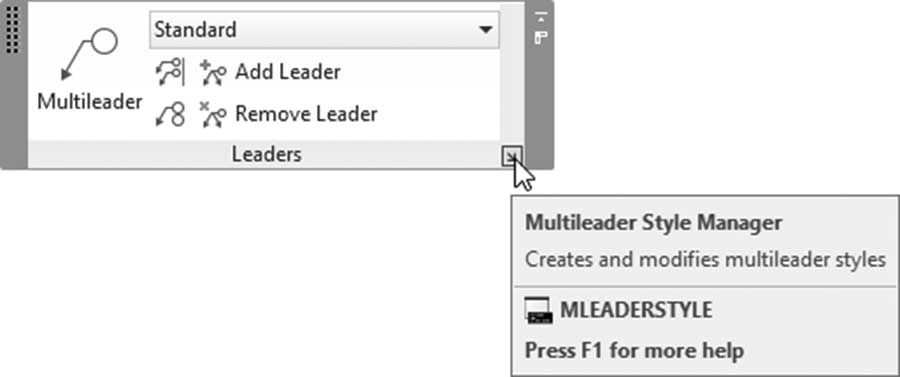

多重引线样式（Multileader Style）将设置多重引线块的特征。要启动此命令，请转到注释选项卡，找到引线面板，然后选择多重引线样式按钮：
您将收到以下对话框：

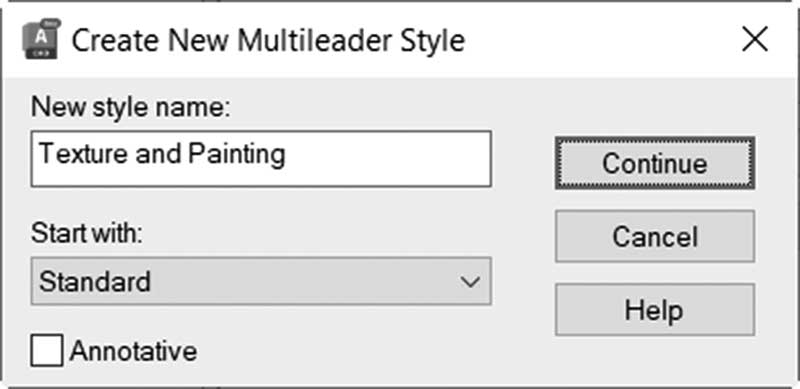

如您所见，有两个预定义样式，一个称为 Standard（默认），另一个称为 Annotative。单击新建按钮创建新的多重引线样式，您将看到以下对话框：
输入新样式的名称，然后单击继续按钮。共有三个选项卡，每个选项卡控制多重引线块的一部分。分别是：
-
引线格式
-
引线结构
-
内容
16.13.1 引线格式选项卡

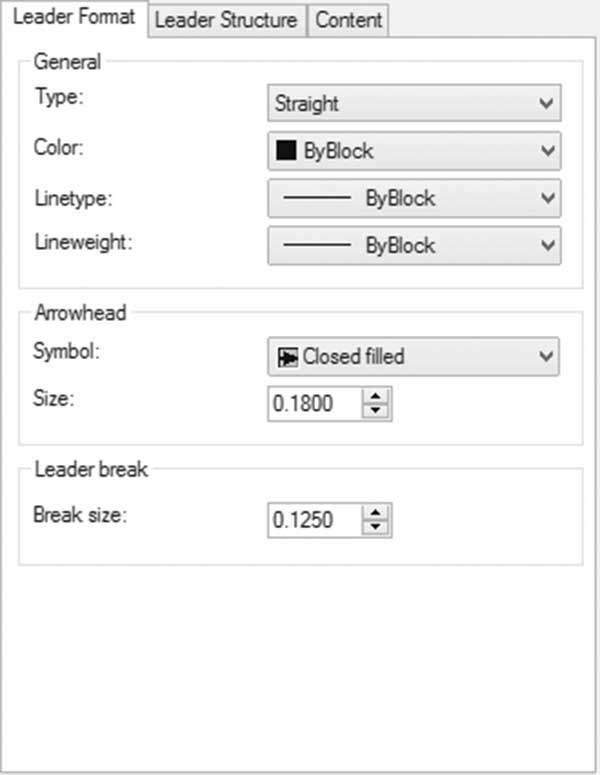

- 以下是"引线格式"选项卡的图片：
更改以下全部或任一设置：

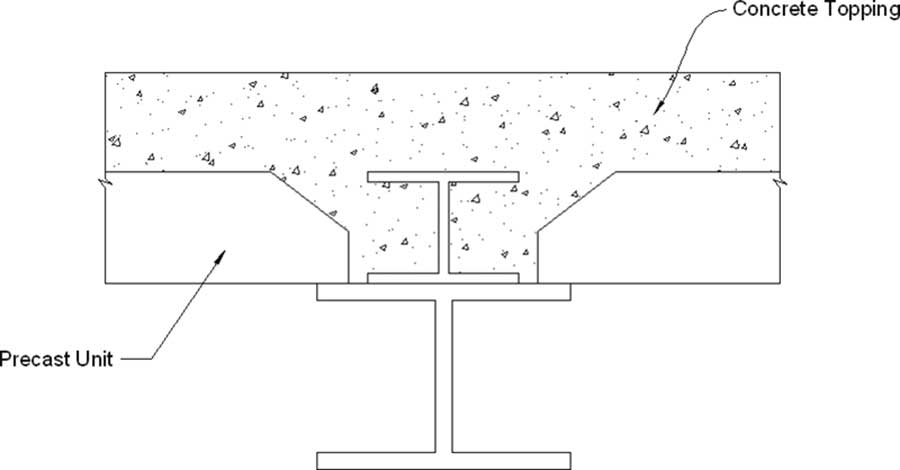

- 编辑引线类型；从三种选择中选一种：直线、样条曲线或无。以下是直线和样条曲线两种选项的示例：
-
编辑颜色、线型和线宽
-
选择箭头形状及其大小
-
设置任意两个将相交的块的标注打断距离
16.13.2 引线结构选项卡

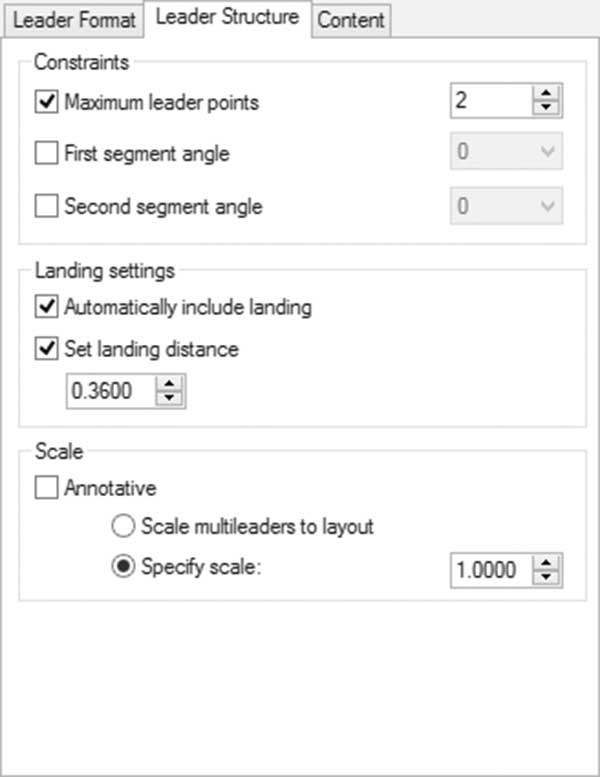

以下是"引线结构"选项卡的图片：
您可以更改以下全部或任一设置：

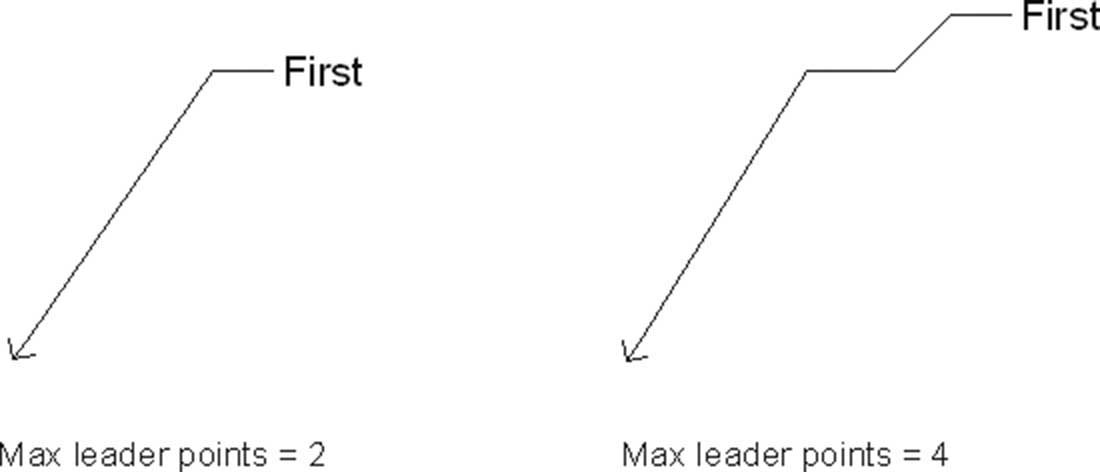

- 指定是否要更改最大引线点数。然后输入所需的值。默认情况下此值为 2，意思是第一个点指向几何图形，第二个点位于多重引线的末端。
-
指定是否要更改第一段角度和第二段角度。如果是，角度值是多少？
-
指定是否希望 AutoCAD 自动包含基线。如果是，基线长度是多少？
-
指定多重引线是否为注释性（我们将在后续章节中讨论注释性）
16.13.3 内容选项卡

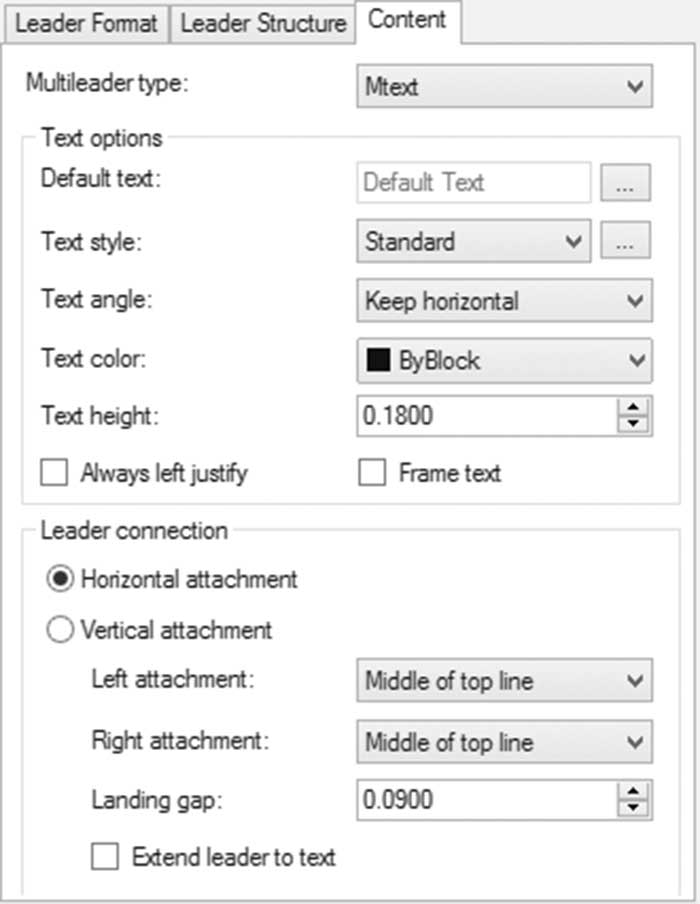

以下是"内容"选项卡的图片：
在 AutoCAD 中，有两种多重引线类型：
-
多行文字
-
块（预定义或用户自定义）
下图显示了这两种类型：
如果您选择多行文字选项，则可以更改以下全部或任一设置：
-
是否有默认文字
-
选择文字样式、文字角度、文字颜色和文字高度（如果文字样式的高度 = 0）
-
选择文字是否始终左对齐，以及是否带边框
-
选择引线连接是水平还是垂直。如果是垂直，则编辑文字相对于左右两条引线基线的位置，然后控制基线末端与文字之间的间隙距离

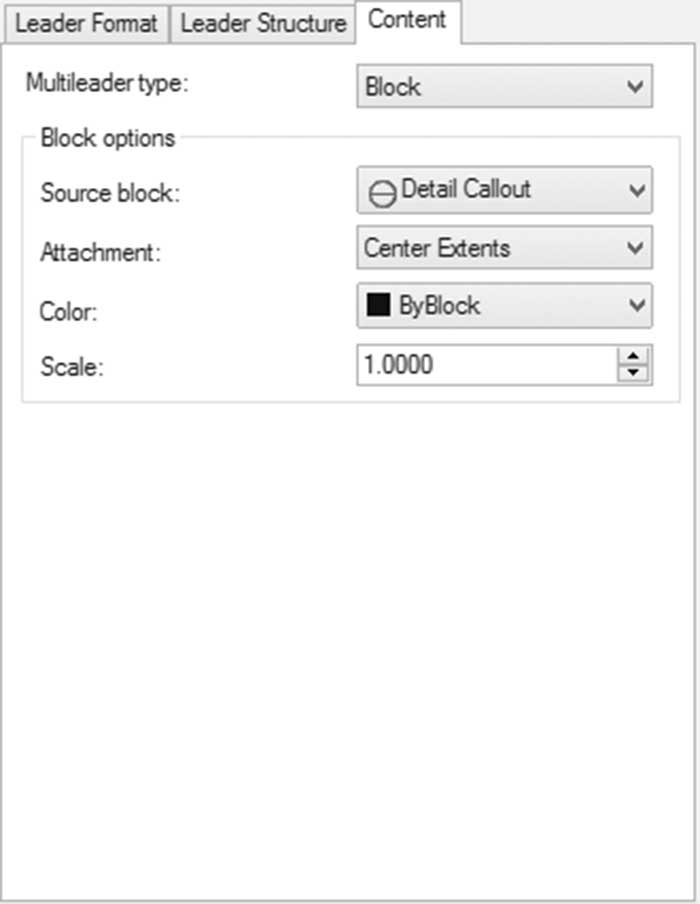

如果您选择块选项，则可以更改以下全部或任一设置：

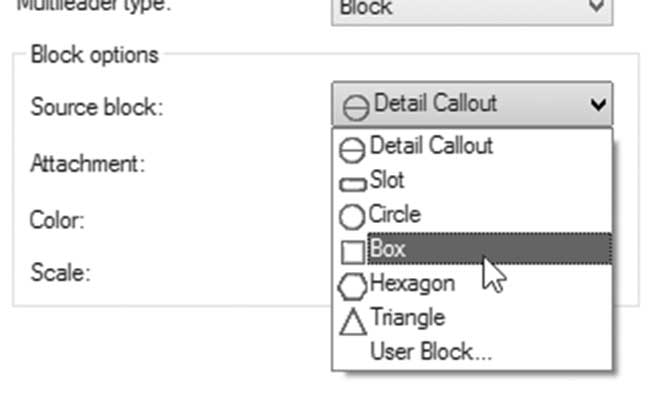

- 指定源块：
- 指定附着位置、附着颜色，最后指定附着比例
