蜗蜗17.2 颜色相关打印样式表
这种打印样式表是对AutoCAD 2000之前唯一存在的方法的模拟。这种方法的本质很简单：为图形中使用的每种颜色指定打印机要使用的颜色。AutoCAD将允许用户为每种颜色设置线宽（Lineweight）、线型（Linetype）等。这种方法的缺点是它的局限性，因为只能使用255种颜色。
每次创建颜色相关打印样式表（Color-dependent Plot Style Table）时，AutoCAD都会创建一个扩展名为 .ctb 的文件。您可以在AutoCAD之外使用Windows控制面板创建打印样式表，也可以在AutoCAD内部使用菜单栏创建。

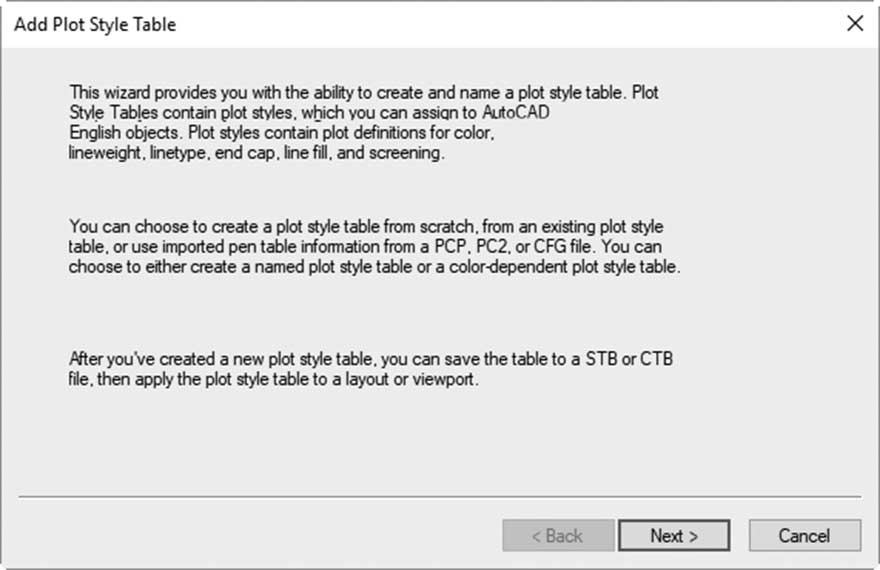

在AutoCAD之外，启动Windows控制面板，双击 Autodesk打印样式管理器（Autodesk Plot Style Manager） 图标或显示菜单栏，然后选择 工具/向导/添加打印样式表（Tools/Wizards/Add Plot Style Table），您将看到以下对话框：

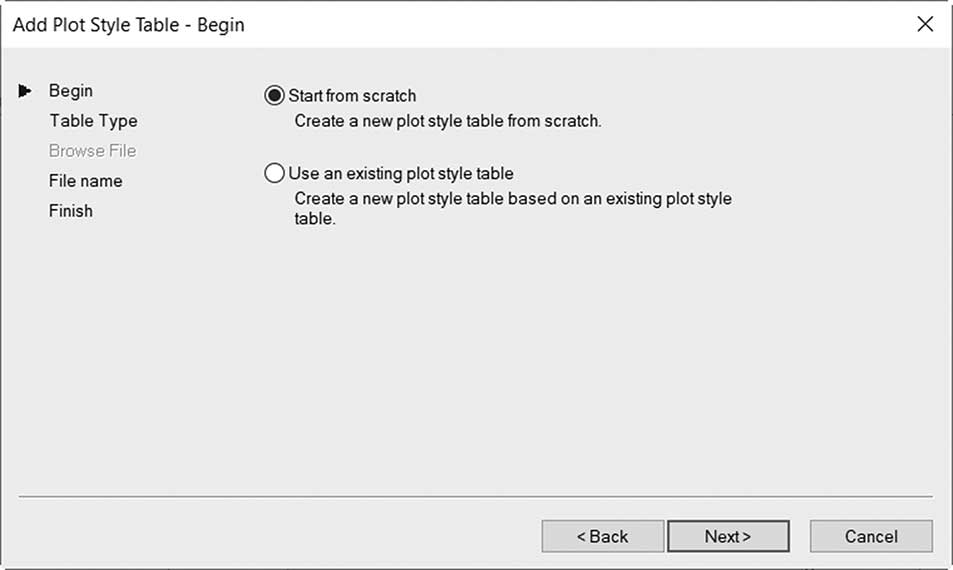

第一个屏幕是对打印样式整个概念的介绍；请阅读它以了解后续步骤。完成后，单击 下一步（Next） 按钮，您将看到以下对话框：
AutoCAD将列出四个可能的选项，分别是：
-
从草图开始（Start from scratch）
-
使用现有打印样式（Use an existing plot style）

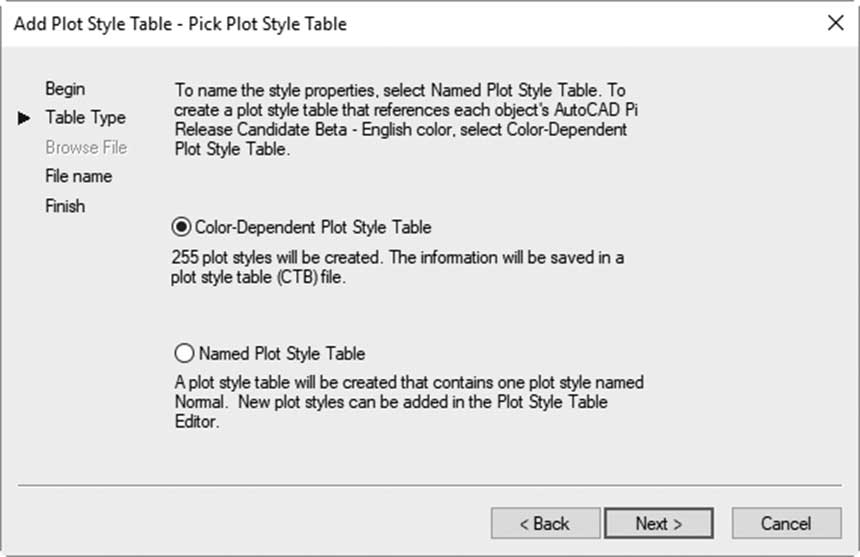

选择 从草图开始（Start from scratch），然后单击 下一步（Next） 按钮，您将看到以下对话框：

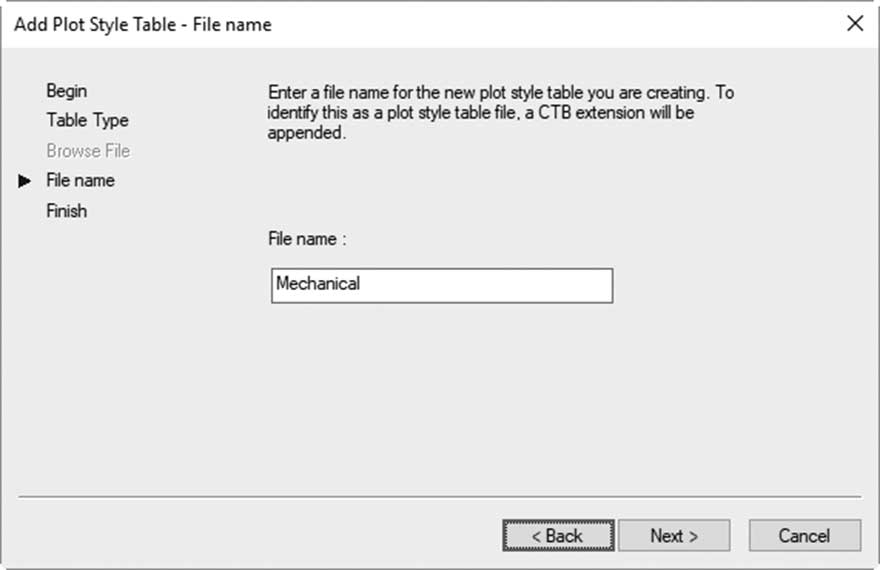

选择 颜色相关打印样式表（Color-Dependent Plot Style Table），单击 下一步（Next） 按钮，您将看到以下对话框：

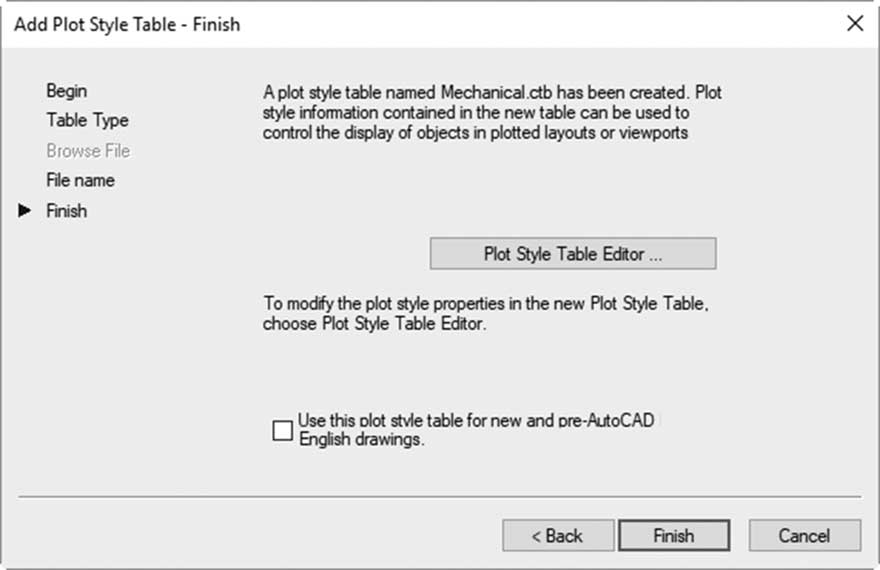

输入新打印样式的名称，单击 下一步（Next） 按钮，您将看到以下对话框：

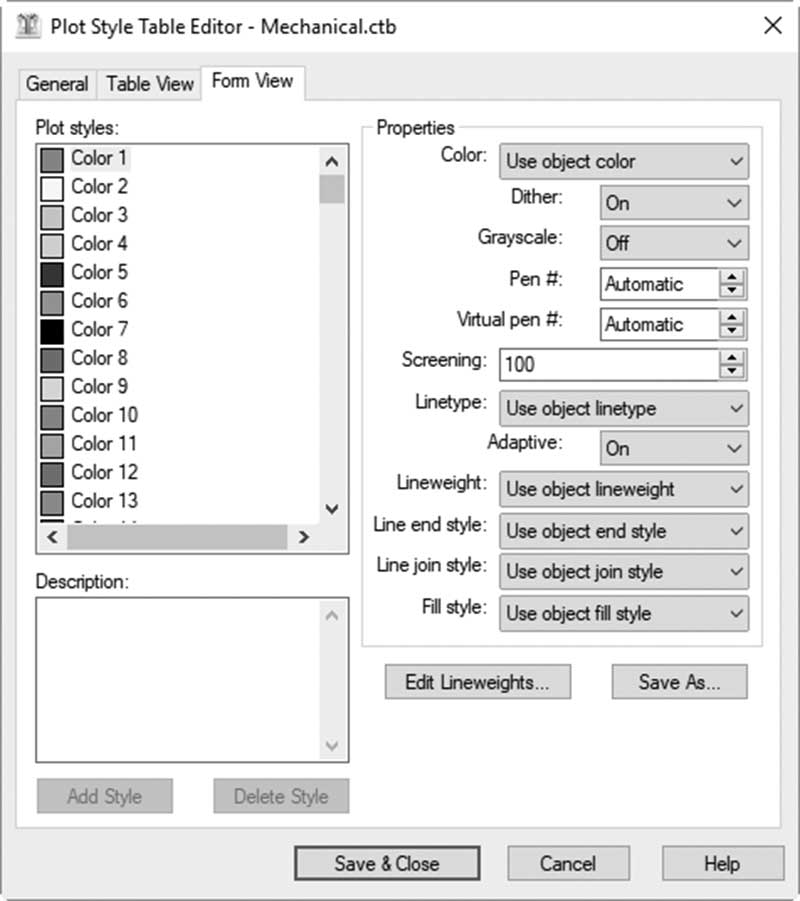

选择 打印样式表编辑器（Plot Style Table Editor） 按钮，将显示以下对话框：
在左侧部分，选择图形文件中使用的颜色，然后在右侧部分更改以下全部或任一设置：
-
更改绘图仪使用的 颜色（Color）
-
打开/关闭 抖动（Dither）；如果您的打印机或绘图仪不支持抖动，此选项将变暗。抖动是一种让人感觉使用了比AutoCAD所用的255种颜色更多颜色的方法。最好将此选项关闭。如果您希望 淡显（Screening） 生效，则应将其打开
-
更改 灰度（Grayscale）；此方法适用于激光打印机
-
更改 笔号（Pen #）；此选项适用于旧类型的绘图仪——笔式绘图仪，如今已不再使用
-
更改 虚拟笔号（Virtual pen #）；用于非笔式绘图仪通过为每种颜色指定虚拟笔来模拟笔式绘图仪；将其保留为 自动（Automatic）
-
更改 淡显（Screening）；此选项将降低着色和填充图案的强度，从而减少使用的墨水量。取决于 抖动（Dithering）
-
更改 线型（Linetype）；为颜色设置不同的线型，或保留为对象的线型
-
更改 自适应（Adaptive）；此选项将更改使用该颜色的所有对象的线型比例，使其以线段开头并以线段结尾。如果线型比例对您的图形很重要，请关闭此选项
-
更改 线宽（Lineweight）；此选项将更改所选颜色的线宽
-
更改 线端点样式（Line end style）；此选项允许用户选择线条的端点样式，请选择以下之一：平头（Butt）、方形（Square）、圆形（Round）和菱形（Diamond）
-
更改 线连接样式（Line join style）；用于选择线连接形状，可用选项有：斜接（Miter）、斜面（Bevel）、圆形（Round）和菱形（Diamond）
-
更改 填充样式（Fill style）；此选项将为图形中的填充区域设置填充样式（适合试打印）
单击 保存并关闭（Save & Close）。然后单击 完成（Finish）。
最后一步应该是将打印样式与布局关联。请完成以下步骤：
-
选择所需的布局，然后启动 页面设置管理器（Page Setup Manager）
-
选择当前页面设置的名称，单击 修改（Modify）
-

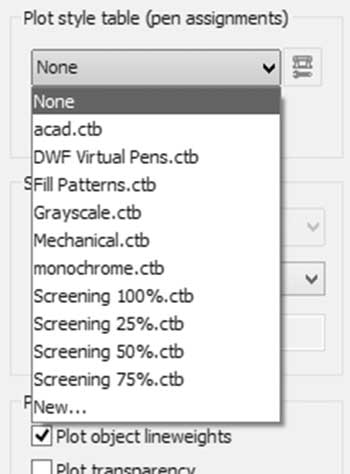

在对话框的右上方，在 打印样式表（笔指定）（Plot style table (pen assignment)） 下，选择所需的打印样式表：
- 单击打开 显示打印样式（Display plot styles） 复选框
您可以为每个布局指定一个 ctb 文件。为了查看对象的线型和线宽，您必须打开状态栏上的 显示/隐藏线宽（Show/Hide Lineweight） 按钮，如下所示：
