蜗蜗22.2 将外部参照插入到不同文件格式

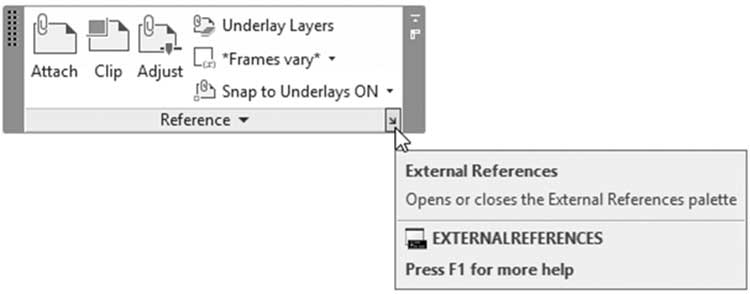

有一个命令可以将五种类型的文件全部插入到当前图纸文件中。要使用此命令，请转到插入选项卡，找到参照面板，然后选择右下角的小箭头：

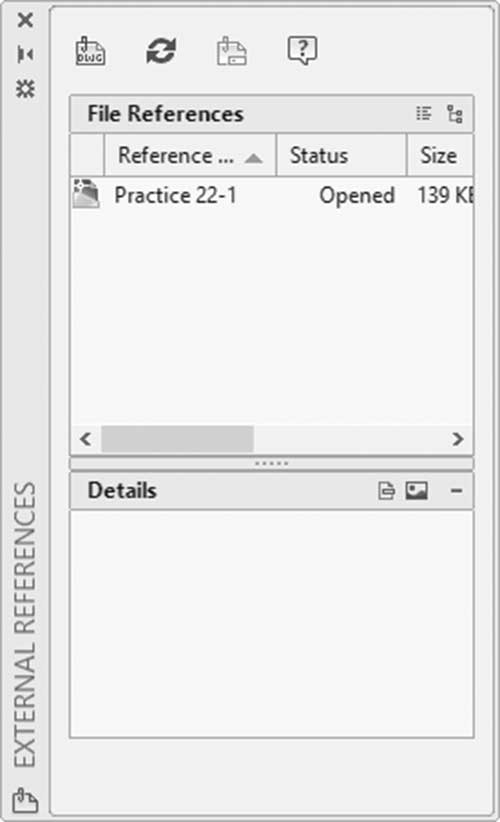

将出现外部参照选项板，仅显示当前文件的名称：

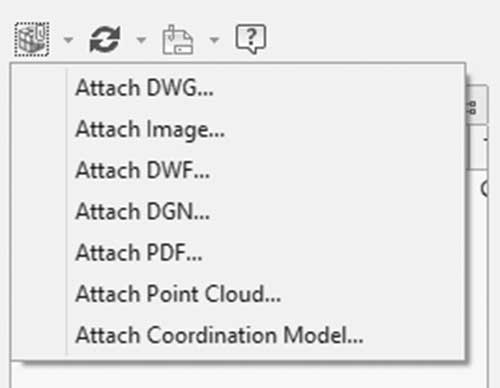

要附着任何文件格式，只需转到选项板的左上角，那里有一个小按钮列表；单击它，您将看到以下内容：
如上所示，您可以选择以下文件格式之一带入当前文件：
-
附着 DWG 文件
-
附着图像文件
-
附着 DWF 文件
-
附着 DGN 文件（MicroStation V8 文件）
-
附着 PDF 文件
-
附着点云
-
附着协调模型（Navisworks 文档文件 NWD）
22.2.1 附着 DWG 文件

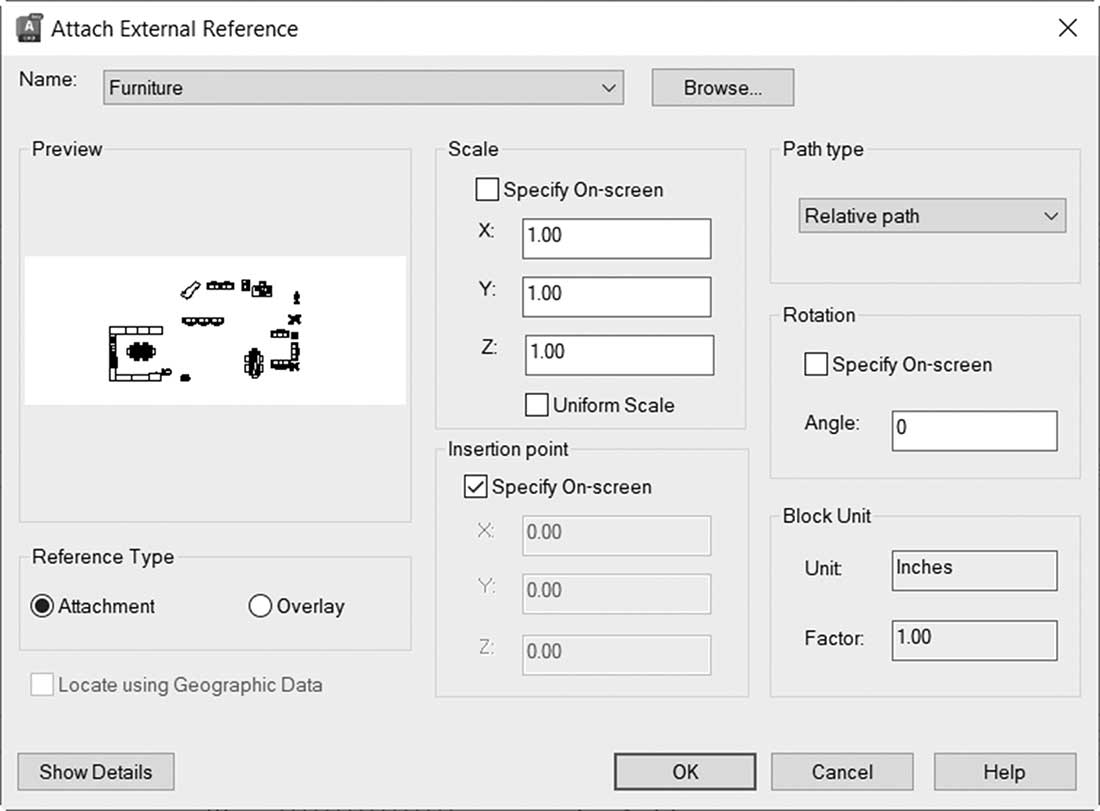

您将使用此命令在当前图纸中附着 AutoCAD 图形。将出现常规的打开对话框，一旦您单击确定，您将看到以下对话框：
如图所示，此对话框的四个部分与插入块（Insert）命令相同：
-
比例
-
插入点
-
旋转
-
块单位
两个不同的部分是：路径类型和参照类型。
关于路径类型，我们已经说过 AutoCAD 会保持与原始文件的链接以跟踪将要发生的变化。为此，AutoCAD 会保存所附着 DWG 文件的当前路径。它会询问您路径的类型；有三种可能的选择：
-
完整路径：AutoCAD 将保存所附着 DWG 文件的精确路径，记住驱动器和文件夹，这意味着如果文件被移动到不同的位置，AutoCAD 将报告错误
-
相对路径：默认选项。AutoCAD 只保存包含该文件的文件夹名称，忽略其他上级文件夹和驱动器。如果您的文件夹被移动到另一个位置，AutoCAD 将能够找到它
-
无路径：AutoCAD 不会为 DWG 文件保存路径；作为替代，它将搜索当前文件夹，然后搜索选项对话框中文件选项卡中提到的搜索路径，这两条路径分别列在"项目"和"支持"之下
注意
如果要控制默认路径类型，请使用系统变量REFPATHTYPE 。将其值设置为 0 表示无路径，1 表示相对路径，2 表示完整路径。
至于参照类型，此选项处理的是多人使用外部参照将 DWG 引入其文件的情况。假设 B 从 A 那里将一个 DWG 引入他/她的文件。然后 C 引入 B 的文件。以下是 C 将在其文件中看到的内容：
-
附着：C 将同时看到 A 的图形和 B 的图形
-
覆盖：C 将只看到 B 的图形
最后说明一点，AutoCAD 不允许用户在同一图纸中重复参照同一个 DWG 文件。
22.2.2 附着图像文件

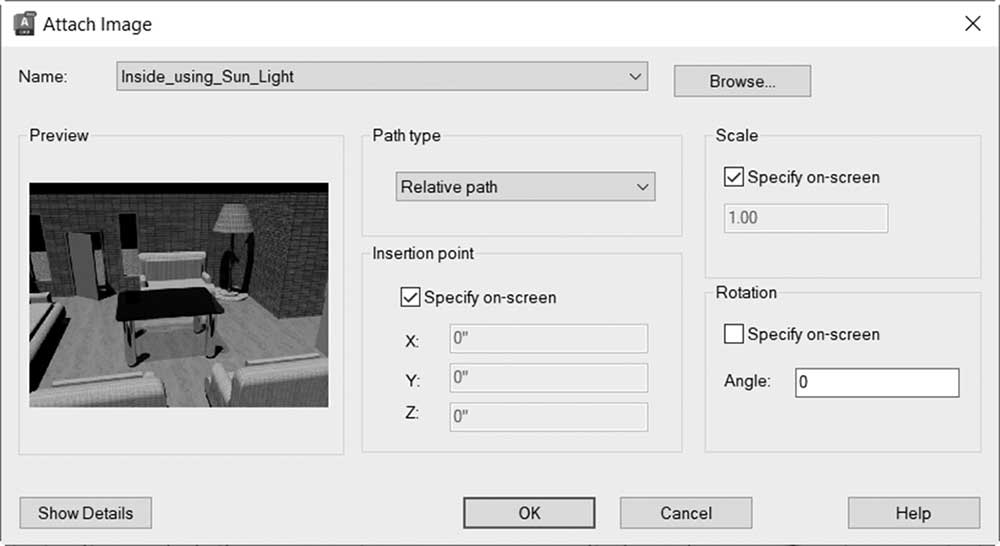

您将使用此命令在当前图纸中附着图像文件。您将看到一个常规的打开对话框以选择所需文件，一旦单击确定，您将看到以下对话框：
我们已经讨论过此对话框中出现的所有部分。AutoCAD 允许在同一图纸中对同一文件进行多次参照。
22.2.3 附着 DWF 文件
您将使用此命令在当前图纸中附着 DWF 文件。您将看到一个常规的打开对话框以选择所需文件，一旦单击确定，您将看到以下对话框：
此对话框与附着 DWG 文件对话框相同，除了用于选择要附着的 DWF 文件图纸（sheet）的部分，也就是说，如果您的 DWF 文件是多图纸的。AutoCAD 允许在同一图纸中对同一文件进行多次参照。
22.2.4 附着 DGN 文件

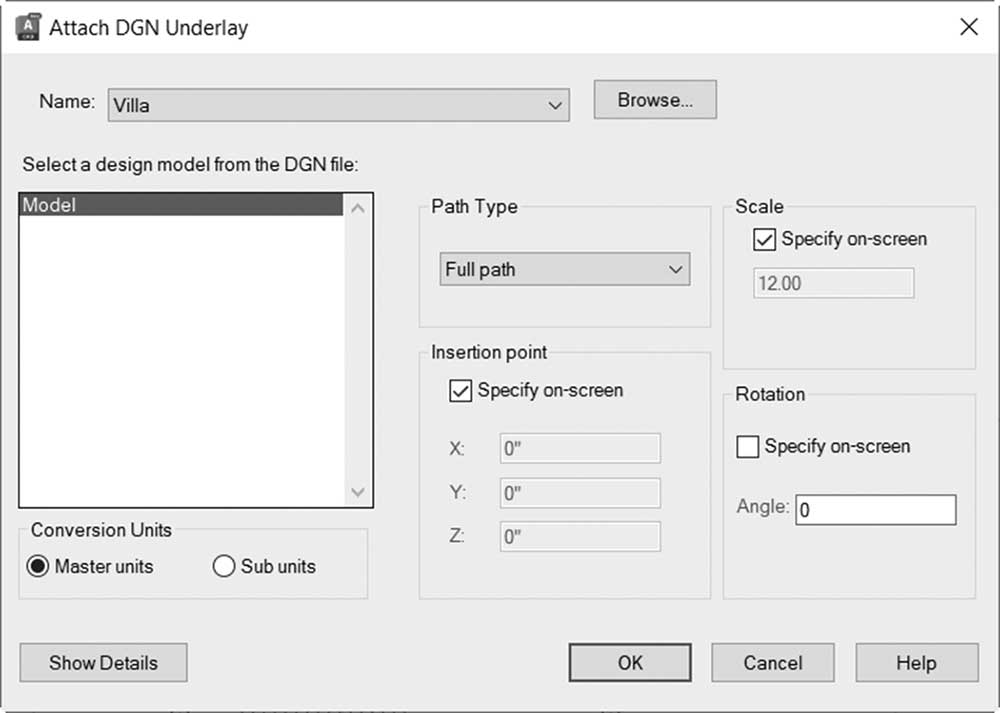

您将使用此命令在当前图纸中附着 DGN（MicroStation）文件。您将看到一个常规的打开对话框以选择所需文件，一旦单击确定，您将看到以下对话框：
此对话框与 DWG 文件对话框相同，除了一件事：关于转换单位（Conversion Units）的部分。如果您知道 MicroStation 文件使用两种单位，即主单位（Master）和子单位（Sub），则必须告诉 AutoCAD 当前的 AutoCAD 单位是主单位还是子单位。AutoCAD 允许在同一图纸中对同一文件进行多次参照。
22.2.5 附着 PDF 文件

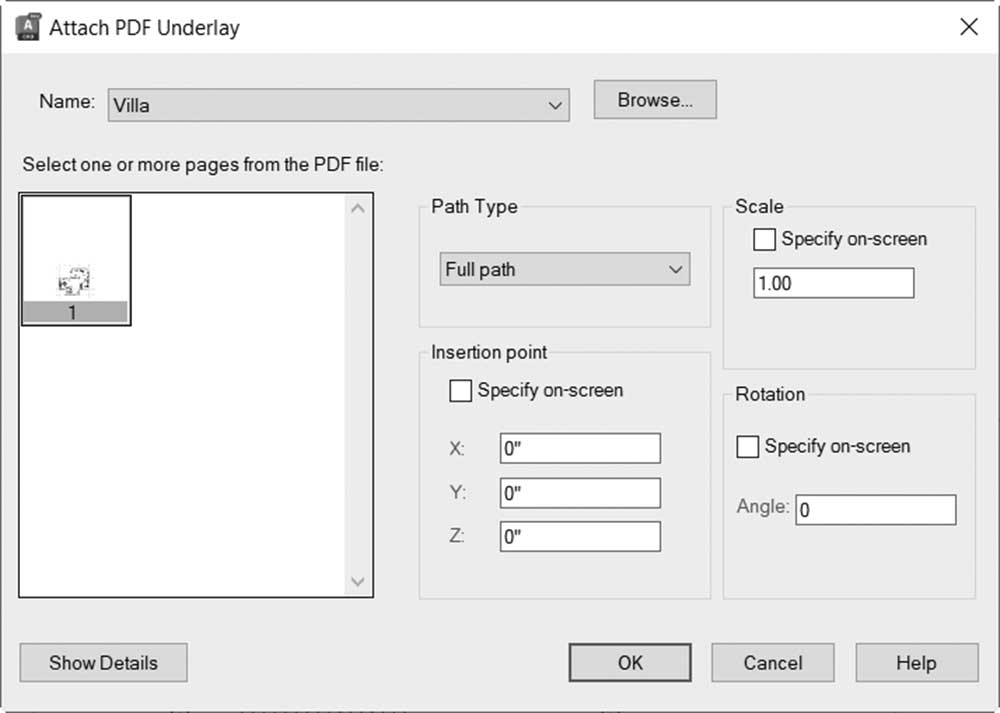

您将使用此命令在当前图纸中附着 PDF 文件。您将看到一个常规的打开对话框以选择所需文件，一旦单击确定，您将看到以下对话框：
此对话框与附着 DWG 文件对话框相同，除了用于选择要附着的 PDF 文件图纸（sheet）的部分，也就是说，如果您的 PDF 文件是多图纸的。AutoCAD 允许在同一图纸中对同一文件进行多次参照。
请注意以下几点：
-
当前图层将始终是参照文件的载体，因此建议用户在附着参照文件时记住当前图层的名称，以免将来将其冻结
-
您也可以使用系统变量 XREFLAYER。如果在命令行中键入此系统变量，您将看到以下提示：
输入 XREFLAYER 的新值，或输入 . 以使用当前 <"使用当前">:
-
默认值是当前图层，但如果您键入一个新名称，外部参照将驻留在该图层中，即使该图层在当前图纸中不存在
-
第一次插入任何类型的参照文件时，您会注意到状态栏右侧有一个名为管理外部参照的图标；单击一次将显示外部参照选项板：
