蜗蜗11.12 使用边界命令

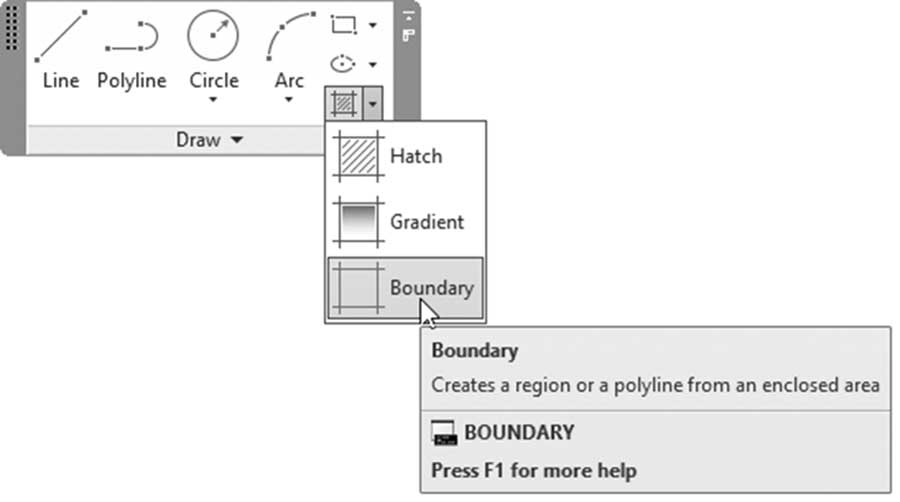

如果您有多个相交的二维对象（直线、圆弧、圆、多段线、椭圆等），并且想要计算这些对象的净面积，那么没有哪个命令比此命令更有帮助。您可以选择多段线（Polyline）或面域（Region）作为结果对象。要发出该命令，请转到默认选项卡，找到绘图面板，然后选择边界按钮：

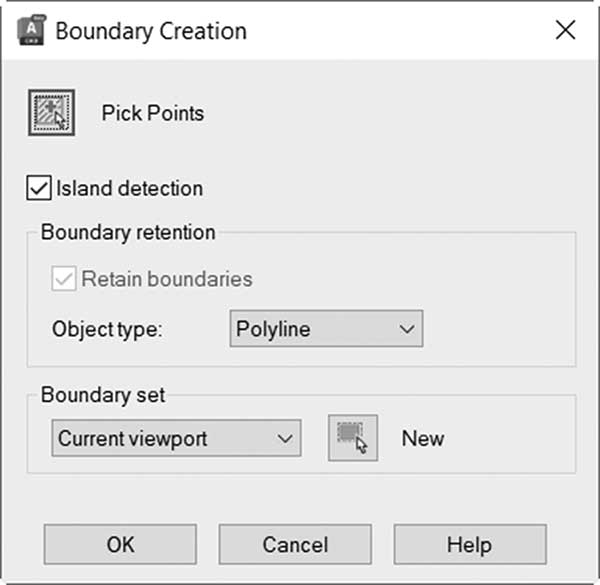

您将看到以下对话框：
此命令只需在您想要创建多段线（Polyline）的目标区域内单击一次。因此，我们将从拾取点（Pick Points）按钮开始。完成后，单击“确定（OK）”以结束命令，并创建所需的多段线（Polyline）（或面域（Region））。您可以将它（们）移到外面来计算面积或执行任何其他所需命令。同时，您可以对命令进行一些调整以获得不同的结果；请查看以下选项：
-
孤岛检测（Island detection）：此选项将控制 AutoCAD 是否应识别区域内的对象
-
多段线或面域（Polyline or Region）：用户可以选择所需的对象类型
-
边界集（Boundary set）：是所有对象都参与创建（当前视口（Current viewport）选项），还是仅选定的对象参与（单击“新建（New）”按钮）
练习 11-8 使用边界命令
-
启动 AutoCAD 2025
-
打开 Practice 11-8.dwg 文件
-

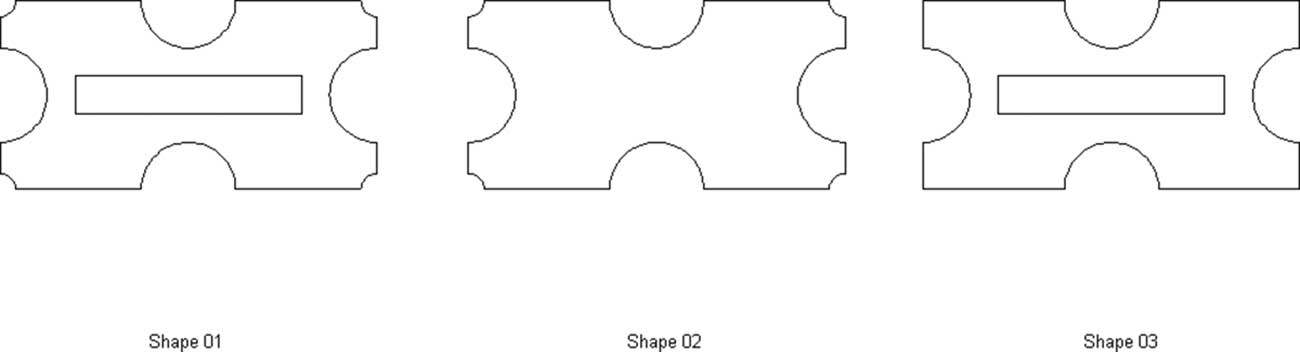

缩放到 Shape 01
-
使用边界（Boundary）命令，不做任何更改，在区域内单击。要查看生成的形状，请冻结 Shap01 图层
-
缩放到 Shape 02
-
使用边界（Boundary）命令，取消勾选孤岛检测（Island detection）复选框，然后在区域内单击。要查看生成的形状，请冻结 Shap02 图层
-
缩放到 Shape 03
-
使用边界（Boundary）命令，单击“新建（New）”按钮，选择 Shape 03 中除边缘四个圆之外的所有对象，然后在区域内单击。要查看生成的形状，请冻结 Shap03 图层
- 保存并关闭文件
