蜗蜗10.2 建筑项目（英制）
请执行以下步骤：
-
从指定文件夹中打开文件 Ground Floor_Starter.dwg
-
关闭栅格
-
将单位设置为以下值：
a. 建筑（Architectural）
b. 精度 0'- ½"
c. 用于缩放插入内容的单位 = 英寸（inch）
- 将图形界限设置为：
a. 左下角 = 0,0
b. 右上角 = 50',50'
-
双击鼠标滚轮以查看新的界限
-

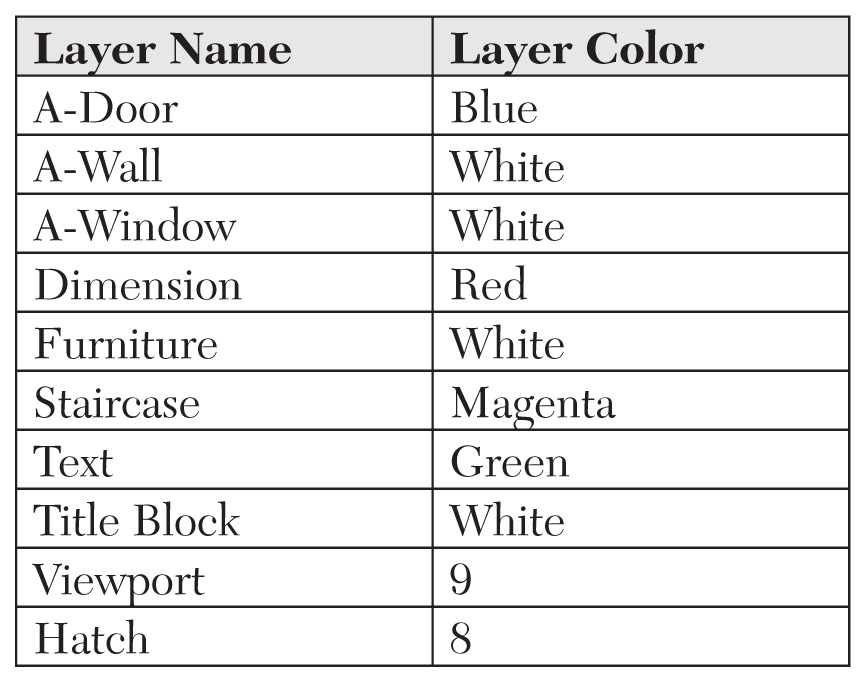

创建以下图层：
-
将文件保存到 Chapter 10/Imperial 文件夹中，并将其命名为 Ground Floor.dwg
-
将图层 A-Wall 置为当前
-
使用以下指南绘制下面的建筑平面图和内部隔墙：
a. 使用多段线（Polyline）绘制外部轮廓
b. 使用 6" 作为距离将其向内偏移（Offset）
c. 分解（Explode）这两条多段线
d. 使用外墙绘制内墙，运用本书中学到的所有命令。内墙厚度为 4"

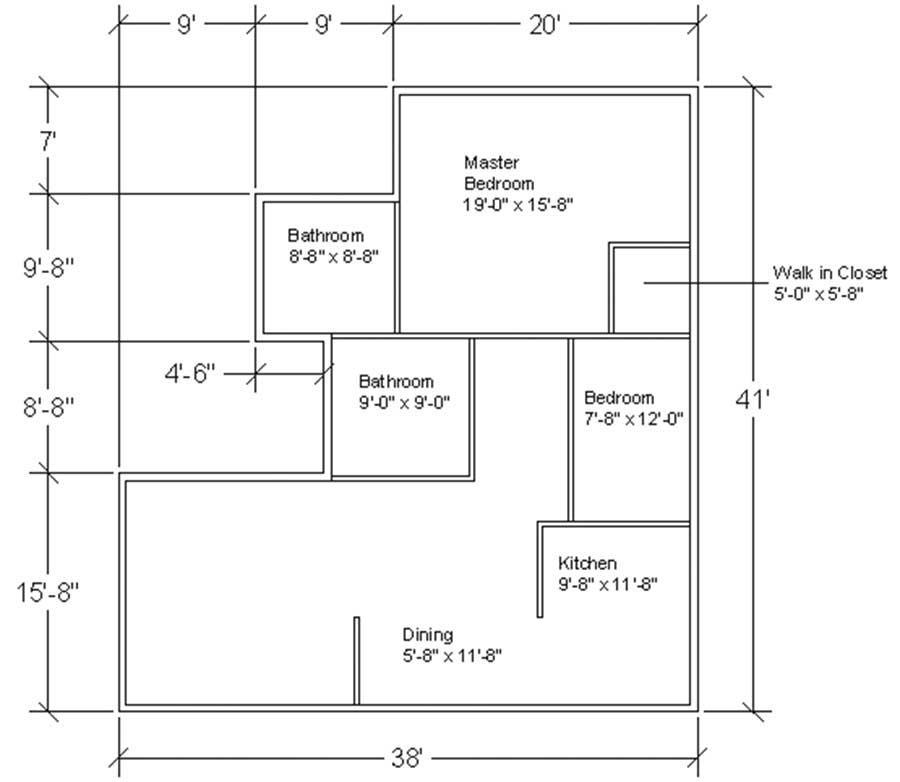

- 这是建筑平面图：

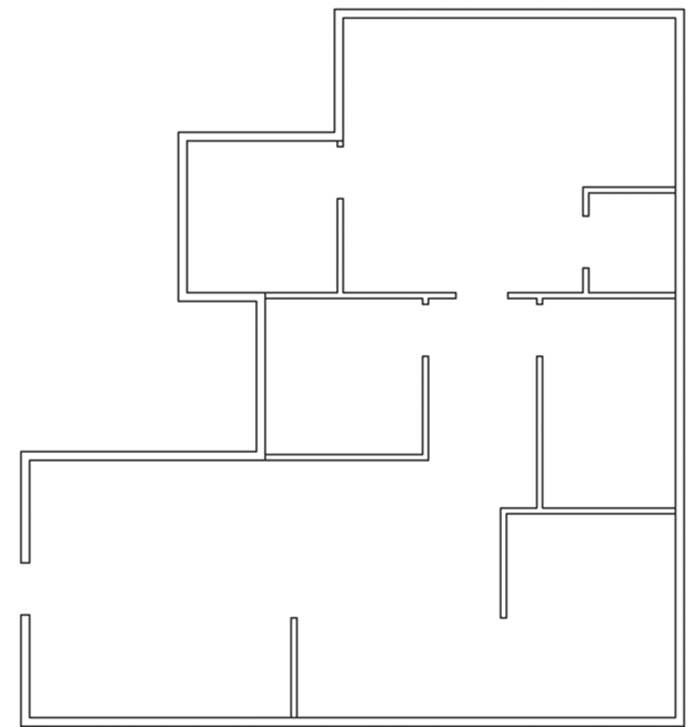

- 按如下方式创建 36" 的门洞（您始终可以在墙边留出 4" 的间隙）。主入口、主卧室和步入式衣帽间的门位于墙的中间
-
将图层 0（零）置为当前
-

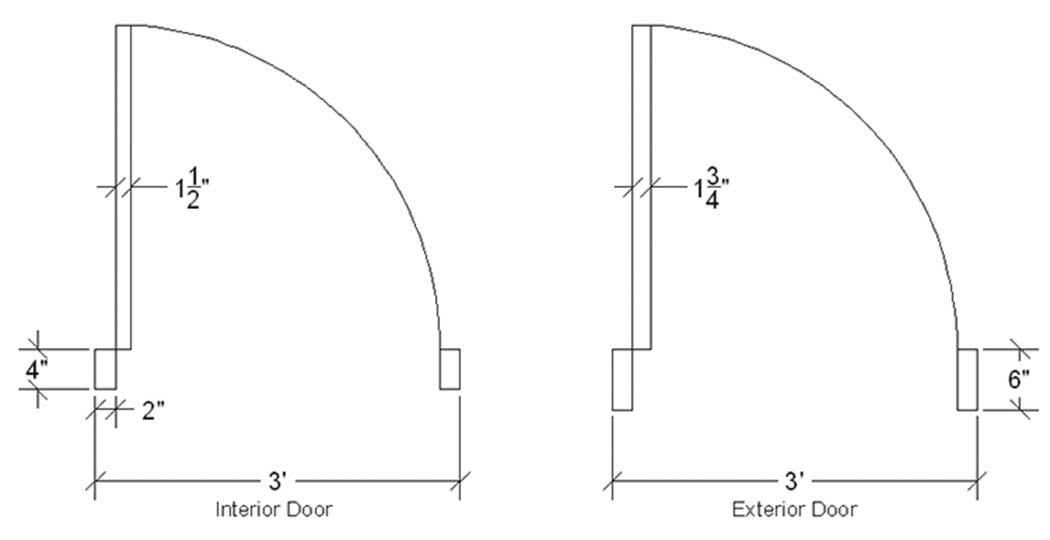

使用下方名称创建以下门块（基点位于门框的左下点）：
- 使用下方名称创建以下门块（基点是门框的左下点）：

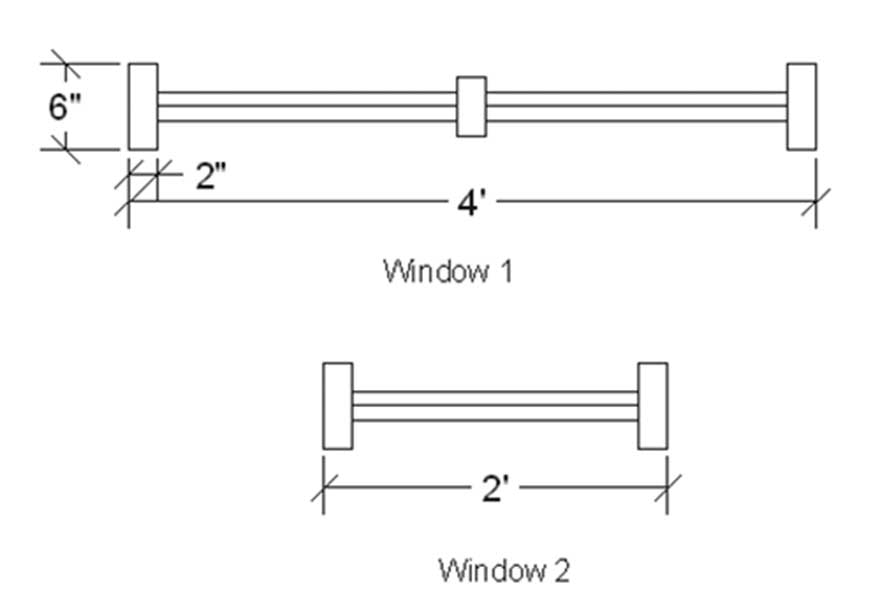

- 使用下方名称创建以下窗块（基点是门框的左下点）：

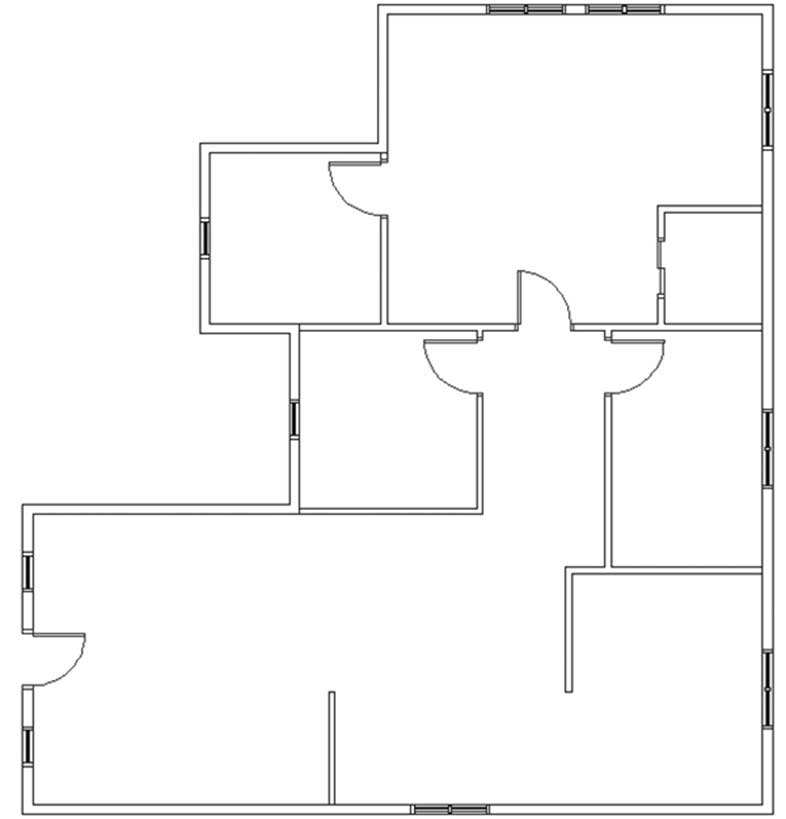

- 将门和窗插入到各自的图层中，以获得以下结果：
-
将图层 Furniture 置为当前
-

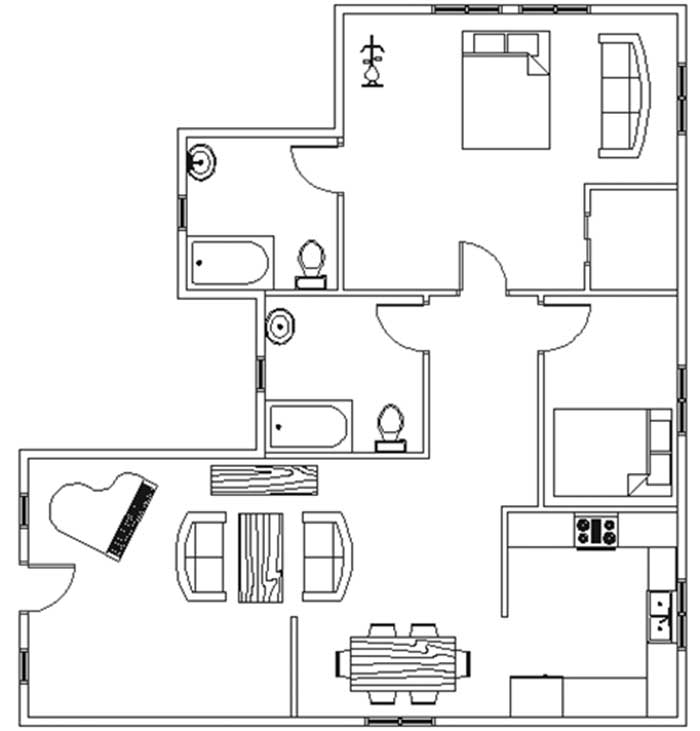

使用插入（Insert）命令插入以下块：
-
将图层 Hatch 置为当前
-
使用实体（Solid）填充图案，对外墙和内墙都进行填充
-
使用 ANSI37 图案并将比例设为 100，填充厨房（提示：绘制一条线将厨房与相邻房间分隔开）
-
使用用户定义（User-defined）的填充图案（打开双向（Double）复选框）并将比例设为 20，填充两个卫生间
-

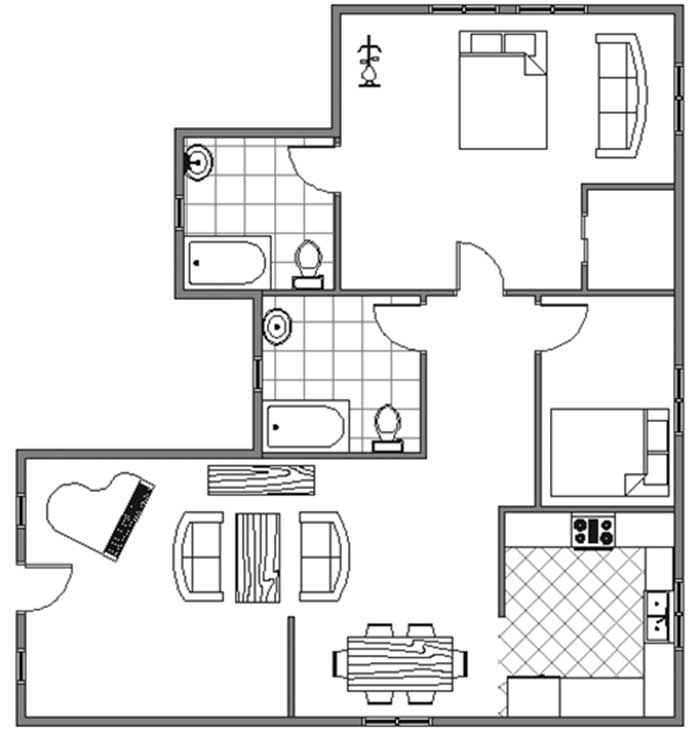

您应得到以下结果：
-
将图层 Text 置为当前并冻结图层 Hatch
-

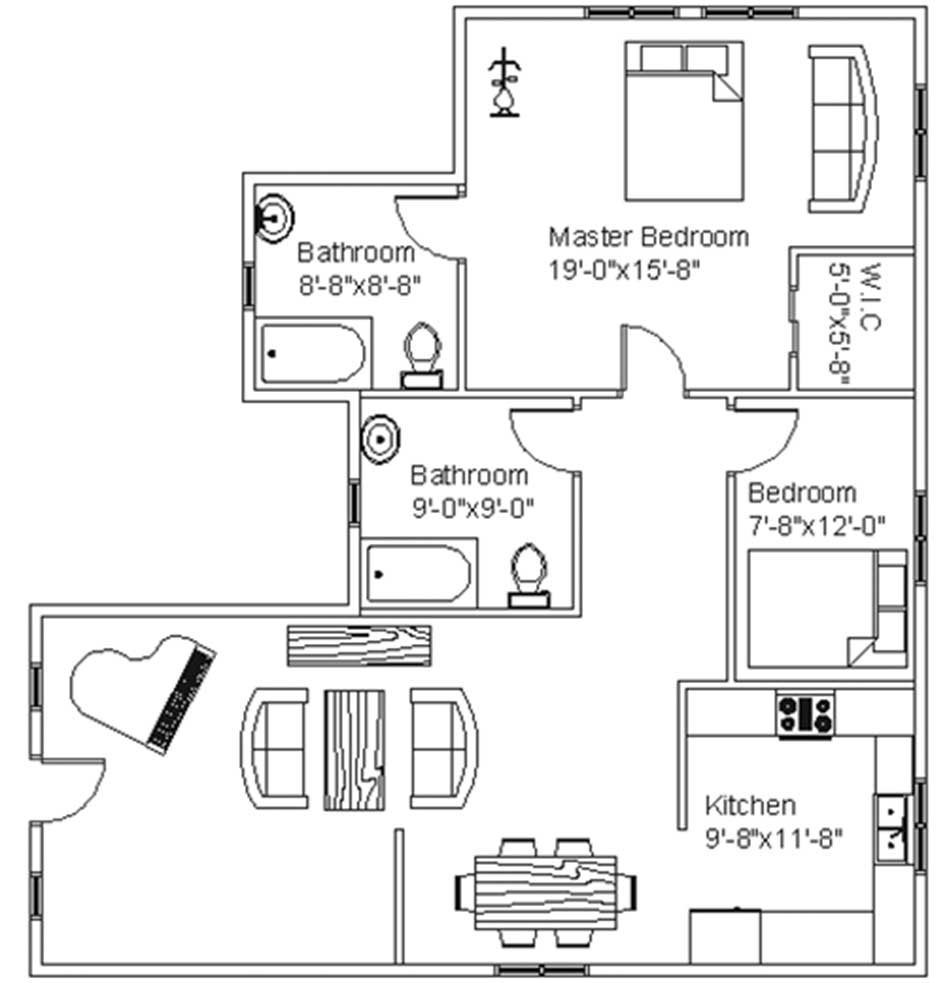

将 Room Titles 设为当前文字样式，然后使用多行文字（Multiline text）写入文字以添加房间标题，如下所示，确保对正（Justify）方式为正中（Middle Center）：
-
解冻图层 Hatch
-
选择两个卫生间中其中一个的填充图案。当上下文选项卡出现时，找到边界（Boundaries）面板并单击选择（Select）按钮，然后选择文字，按
Enter，再按Esc。对另一个卫生间和厨房执行相同操作 -
将 Outside Walls 设为当前标注样式
-
将图层 Dimension 置为当前
-

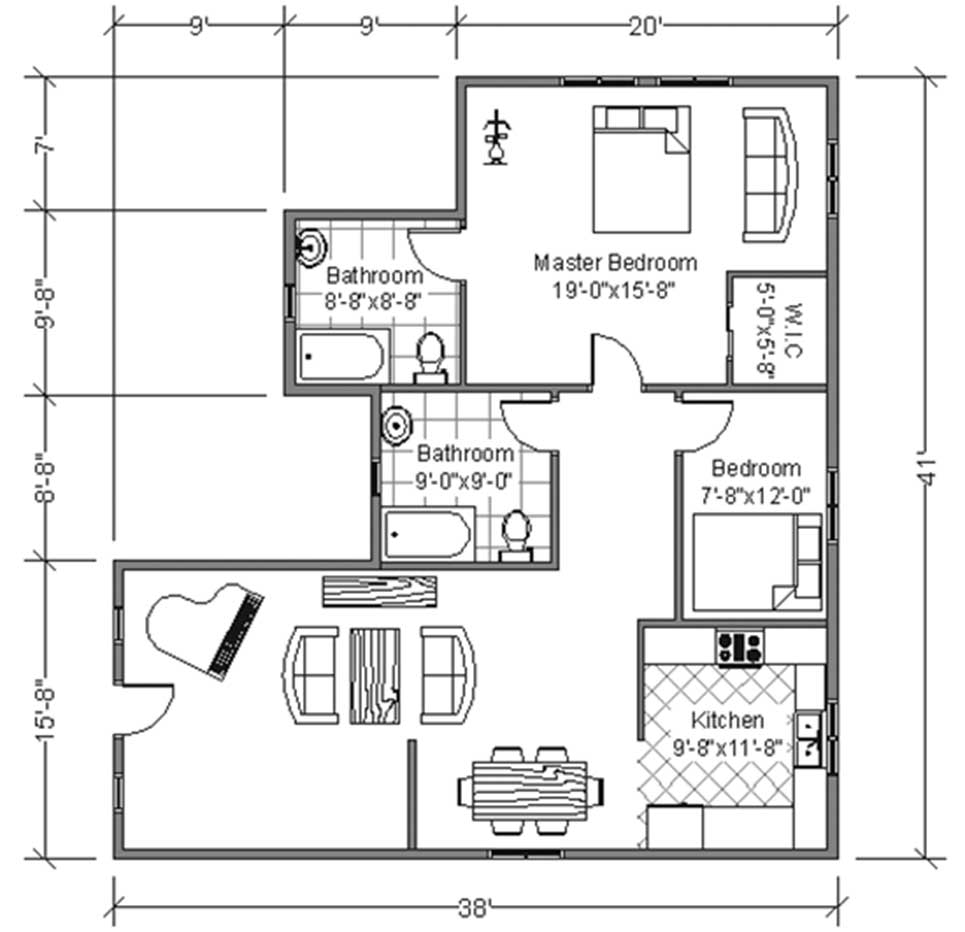

按如下所示插入标注（尽可能使用连续（Continue）命令）：
-
转到布局1（Layout1）并将其重命名为 Full Plan
-
使用页面设置管理器（Page Setup Manager），将现有页面设置修改为如下内容：
a. 打印机 = DWF6 ePlot.pc3
b. 图纸 = ANSI B（17x11 英寸）
c. 图形方向 = 横向（Landscape）
-
删除现有的视口
-
将图层 Title Block 置为当前
-
将文件 ANSI B Landscape Title Block.dwg 插入到布局中，使用 0,0,0 作为插入点。
-
创建该布局的副本并将其命名为 Details
-
删除布局2（Layout 2）
-
转到名为 Full Plan 的布局1
-
将图层 Viewport 置为当前
-
插入一个视口以填满空间，将视口比例设置为 3/16" = 1'，然后锁定视口
-
转到名为 Details 的布局
-
创建一个视口以占据图纸一半的空间
-
将比例设置为 ½" = 1" 并锁定视口
-
平移（Pan）到入口处，确保显示标注、两个窗户和门
-
您仍位于 Details 布局中。创建另一个视口以占据图纸剩余区域的一半
-
将比例设置为 ¼" = 1'，然后锁定视口
-
在视口内双击，并平移到主卧室的两个窗户
-
保存并关闭文件
