蜗蜗4.2 偏移对象

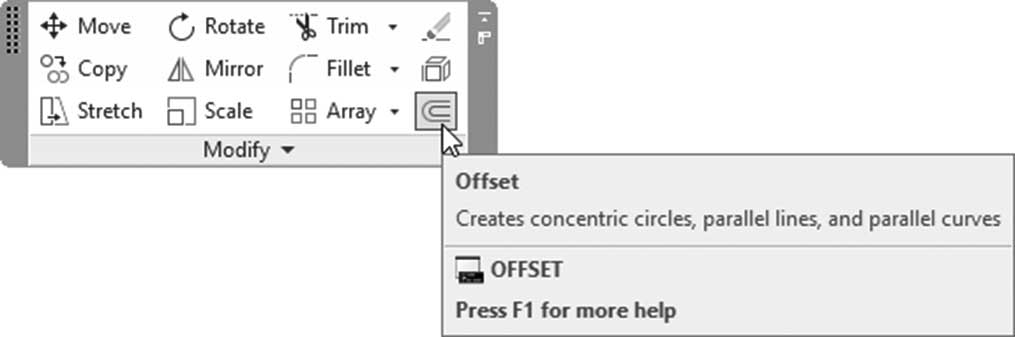

偏移（Offset）命令将创建与原始对象平行的对象副本。新对象将具有与原始对象相同的特性。您可以使用偏移距离进行偏移，也可以使用新对象将要经过的点进行偏移。要启动此命令，请转到默认（Home）选项卡，找到修改（Modify）面板，然后选择偏移（Offset）按钮：
用户将看到以下 AutoCAD 提示：
当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>:
4.2.1 使用偏移距离选项进行偏移
如果您知道对象与新平行副本之间的距离，则输入该值，选择原始对象，最后单击您希望新对象所在的一侧。采用这种方式时，您将看到以下提示：
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>:
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>:
这将使您能够创建单个偏移。要在同一次偏移命令中创建更多偏移，请选择另一个对象并重复相同的步骤。按 Enter 键或右键单击将结束命令。
4.2.2 使用通过选项进行偏移
如果您不知道偏移距离，但知道图形中新平行对象将经过的一个点，则此选项将帮助您完成任务。您将看到以下 AutoCAD 提示：
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>:
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:
指定通过点或 [退出(E)/多个(M)/放弃(U)] <退出>:
这将使您能够创建单个偏移。要在同一次偏移命令中创建更多偏移，请选择另一个对象并重复相同的步骤。按 Enter 键或右键单击将结束命令。

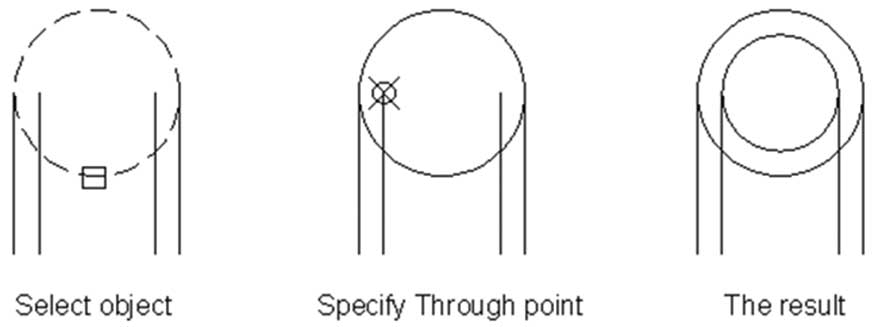

下面是一个示例：
4.2.3 使用多个选项
您可以使用多个（Multiple）选项在同一次命令中重复偏移距离或通过（Through）选项，方法是反复单击偏移的一侧，或指定新的通过点。多个（Multiple）选项的提示如下：
指定通过点或 [退出(E)/多个(M)/放弃(U)] <退出>: M
指定要偏移的那一侧上的点或 [退出(E)/放弃(U)] <下一个对象>:
偏移时，请注意以下事项：
-
如果出现任何错误，请使用放弃（Undo）选项
-
AutoCAD 会记住上次使用的偏移距离并将其保存在文件中
-
偏移圆弧或圆时，新圆弧和新圆将共享相同的圆心点；因此，结果将是更小或更大的圆弧或圆
-
如果偏移闭合多段线，输出结果将更小或更大
-
偏移具有自动预览功能，在您单击接受之前会向您显示结果
练习 4-1 偏移对象
-
启动 AutoCAD 2025
-
打开 练习 4-1.dwg
-
将外侧多段线向外偏移，距离 = 0.3
-
使用两个圆内部直线的端点，使用通过（Through）选项将两个圆向内偏移
-

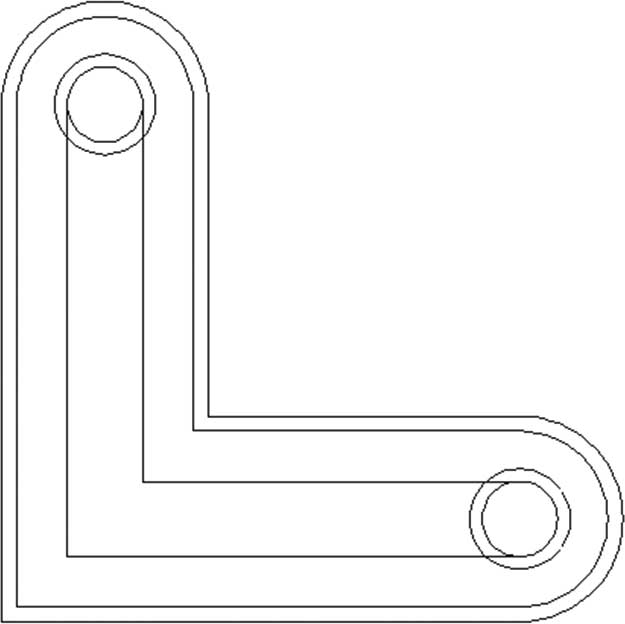

您应得到下图：
- 保存并关闭文件
练习 4-2 偏移对象
-
启动 AutoCAD 2025
-
打开 练习 4-2.dwg
-
偏移表示外墙外边线的多段线，距离 = 1'-0"
-
使用距离 = 1'-6"，并使用多个（Multiple）选项，将表示其中一个楼梯踏步的黄色直线偏移十次
-
分解内部多段线
-
将分解后多段线右侧的垂直直线向左偏移，使用通过（Through）选项使其通过倾斜直线的内部右端点（如下图所示）
-
将新建的直线向右偏移，距离 = 6"
-

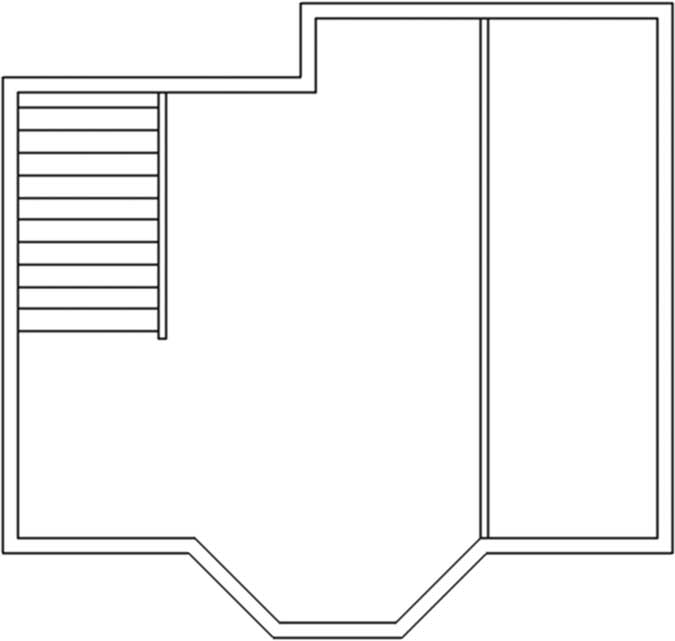

您将得到下图：
- 保存并关闭文件
