蜗蜗22.8 外部参照文件相关功能

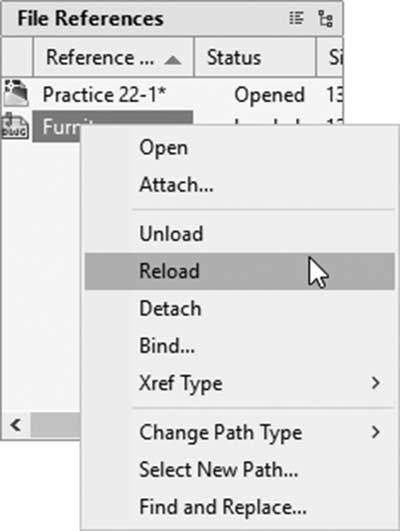

当您使用外部参照选项板的上部时，可以右键单击文件名以显示以下菜单：
如图所示，有几个命令：
-
打开（Open）（已讨论）
-
附着（Attach）（将向您显示附着对话框以编辑附着设置）
-
卸载
-
重载
-
拆离
-
绑定
-
参照类型（Xref Type）（附着或覆盖）
-
更改路径类型（Change Path Type）（设为绝对路径、设为相对路径、删除路径）
-
选择新路径
-
查找和替换
我们将讨论新命令：
22.8.1 卸载（Unload）命令
卸载已附着的文件意味着该文件将从显示中消失，但链接将保留。这（原则上）类似于图层中的冻结功能。

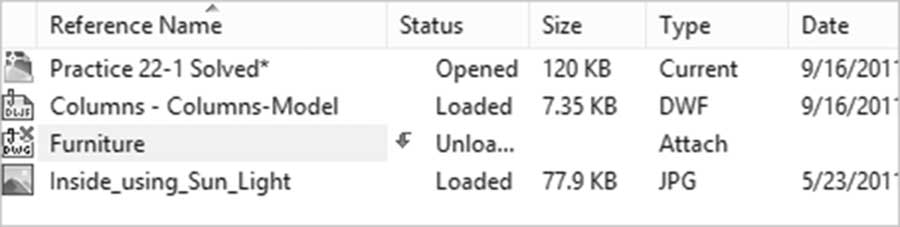

卸载的文件将在列表中显示如下：
22.8.2 重载（Reload）命令
重载（Reload）命令可用于重载已卸载的文件。或者，如果需要，您也可以使用它刷新当前所有链接。
22.8.3 拆离（Detach）命令
此命令将使链接消失，就像卸载命令一样，只是用户也会失去该链接。因此，您将不会在列表中看到该文件。如果您再次需要该文件，则必须重新附着它。
22.8.4 绑定（Bind）命令
如果出于任何原因，用户选择在其当前文件中保留外部参照 DWG 文件的最新副本并切断两个文件之间的链接，那么用户应使用绑定（Bind）命令。绑定命令会将所需文件的内容绑定到当前图形内部并移除链接。绑定命令提供两种绑定方法，您将在以下对话框中看到：
如图所示，您有两个选择：
-
绑定
-
插入
两种方法之间的区别在于绑定过程结束后图层、样式和块的命名。假设我们有一个名为：
Furniture|Frame
如果使用绑定，名称将变为：Furniture$0$Frame（文件来源的图层名称仍然存在，并且"|"被转换为 $0$）。
另一方面，如果我们使用插入，它将变为 Frame。
这适用于样式（文字样式、标注样式等）和块。
22.8.5 参照类型（Xref Type）
此选项将把外部参照类型从附着更改为覆盖，反之亦然。
22.8.6 更改路径类型（Change Path Type）
附着外部参照时，用户应指定路径是设为绝对路径、相对路径还是无路径。使用此选项，用户可以将此设置更改为其他任何选项。
22.8.7 选择新路径（Select New Path）
此选项将打开选择新路径对话框，让您为丢失的参照文件选择新位置，然后使您能够将相同的新位置应用于其他缺失的参照。
22.8.8 查找和替换（Find and Replace）
假设您想更改一组参照文件的路径，这就是答案。此选项将查找您所选的所有参照中使用指定路径的所有参照，并将其替换为新路径。
练习 22-2 外部参照编辑
-
启动 AutoCAD 2025
-
打开 Practice 22-2.dwg 文件
-
单击 Furniture.dwg 中的任意对象，然后右键单击并选择打开外部参照选项
-
删除厨房中的桌子和椅子并保存文件
-
将出现一个气泡提示重载文件，重载文件以获取其最新版本
-
使用外部参照选项板，卸载 Furniture.dwg
-
重载 Furniture.dwg
-
打开图层特性管理器选项板，查看来自 Furniture.dwg 的三个图层
-
使用外部参照选项板，使用绑定选项绑定 Furniture.dwg
-
列出绑定后发生的事情：
a. __
b. __
c. __
- 保存并关闭文件
