蜗蜗11.11 使用椭圆命令

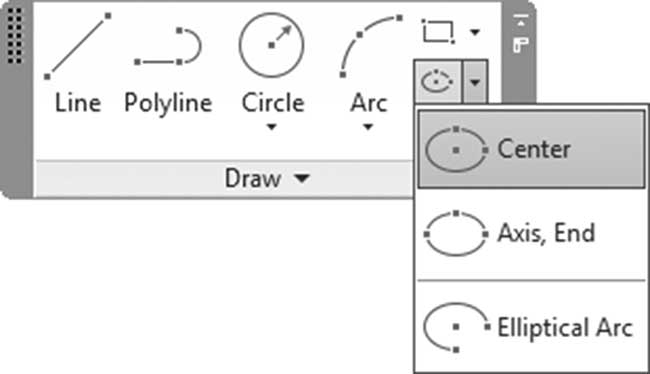

此命令将绘制椭圆形状或椭圆弧。要发出该命令，请转到默认选项卡，找到绘图面板，然后选择椭圆按钮并选择其中一种方法：
有三个选项可供选择：
-
圆心（Center）
-
轴、端点（Axis, End）
-
椭圆弧（Elliptical Arc）
其中前两个选项将绘制椭圆，第三个选项将绘制椭圆弧。下面逐一讨论：
11.11.1 使用圆心选项绘制椭圆
使用此方法，用户应指定三个点，即：
-
椭圆的中心点
-
两个轴之一的端点
-
另一个轴的端点
下图将说明这一概念：
您将看到以下提示：
指定椭圆的轴端点或 [圆弧(A)/中心点(C)]:
指定椭圆的中心点:
指定轴的端点:
指定另一条半轴长度或 [旋转(R)]:
11.11.2 使用轴、端点方法绘制椭圆
用户应指定三个点，即：
-
其中一个轴一端上的点
-
同一轴另一端上的点
-
另一个轴上的点

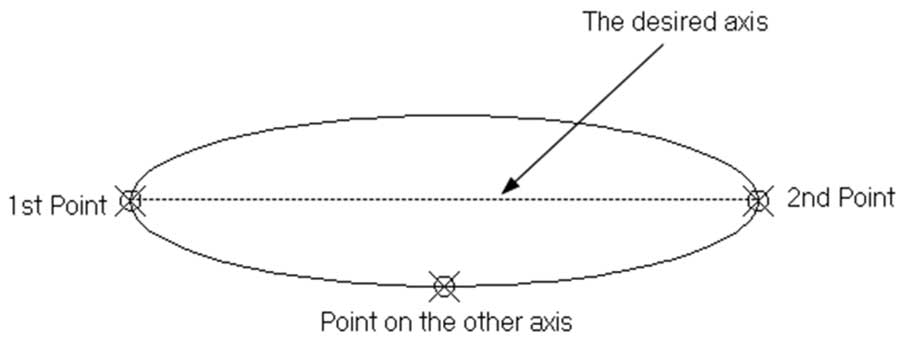

下图将说明这一概念：
您将看到以下提示：
指定椭圆的轴端点或 [圆弧(A)/中心点(C)]:
指定轴的另一个端点:
指定另一条半轴长度或 [旋转(R)]:

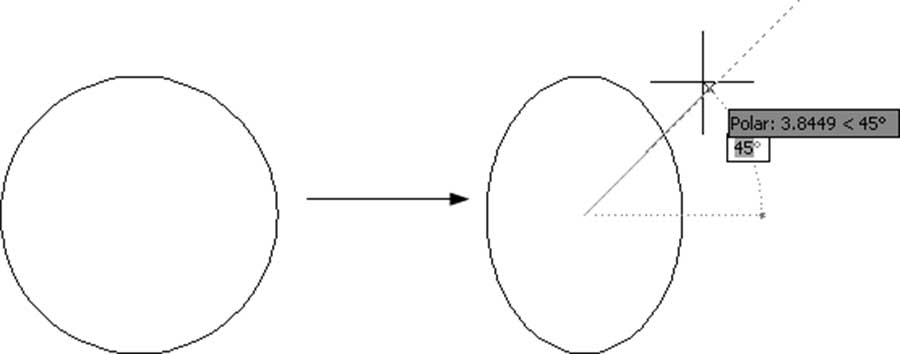

无论使用哪种方法，最后一步都会包含一个名为旋转（Rotation）的选项。那么什么是旋转呢？在定义两个点之后，您将绘制一个圆。想象这个圆位于一个平面内，并且该平面正在旋转；您将得到一个椭圆。请参见下图：
11.11.3 绘制椭圆弧
绘制椭圆弧的前三个步骤与绘制椭圆本身完全相同，我们已在上面讨论过。之后，AutoCAD 将要求您按逆时针方向指定起始角和终止角。另一种方式是，在指定第一个角度后，您可以输入包含角（Included angle）来代替终止角。
您将看到以下提示：
指定起始角或 [参数(P)]:
指定终止角或 [参数(P)/包含角度(I)]:
练习 11-7 使用椭圆命令
-
启动 AutoCAD 2025
-
打开 Practice 11-7.dwg 文件
-
将 Table 图层设为当前图层
-
确保节点（Node）已打开
-
使用轴、端点（Axis, End）方法，利用显示的点绘制一张椭圆形桌子
-
冻结 Points 图层
-
将 Window 图层设为当前图层
-
使用椭圆弧（Elliptical Arc）完成窗户。对于外侧的椭圆弧，使用两条垂直线的端点，另一轴距离 = 3.5，然后使用偏移（Offset）命令，距离 = 0.5
-

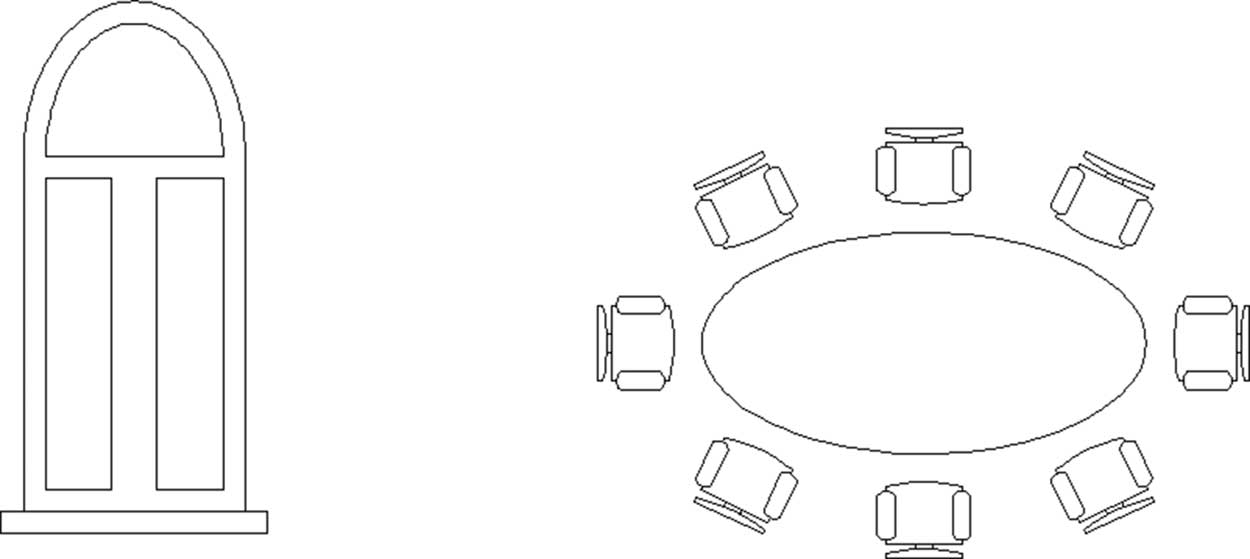

您应该得到以下结果：
- 保存并关闭文件
