蜗蜗16.12 关联中心线和圆心标记
用于圆、圆弧和多边形圆弧的关联圆心标记，以及用于直线和多段线的关联中心线，是 AutoCAD 提供的用于创建和编辑圆心标记与中心线的强大工具。
关联意味着，如果几何图形发生变化，中心线和圆心标记都会相应地更新。
16.12.1 圆心标记
要添加新的圆心标记（Center Mark），请完成以下步骤：

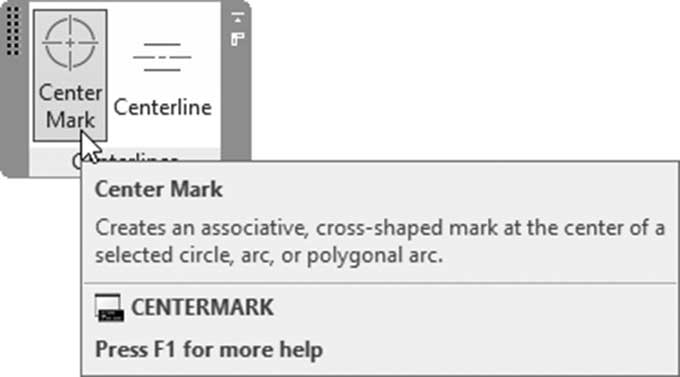

- 转到注释选项卡，找到中心线面板，单击圆心标记按钮：
- 将出现以下提示：
选择要添加圆心标记的圆或圆弧:
-
单击所需的圆弧、圆或多边形圆弧，将添加一个圆心标记。
-
您将得到以下结果：
- 您可以继续为其他圆、圆弧添加
16.12.2 中心线
要添加新的中心线（Centerline），请完成以下步骤：

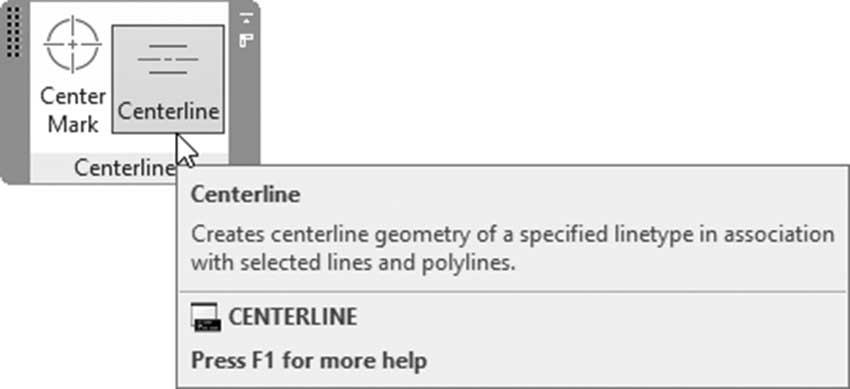

- 转到注释选项卡，找到中心线面板，单击中心线按钮：
- 将出现以下提示：
选择第一条直线:
选择第二条直线:
- 选择第一条直线/多段线，然后选择第二条直线/多段线，命令将结束。您将得到以下结果：

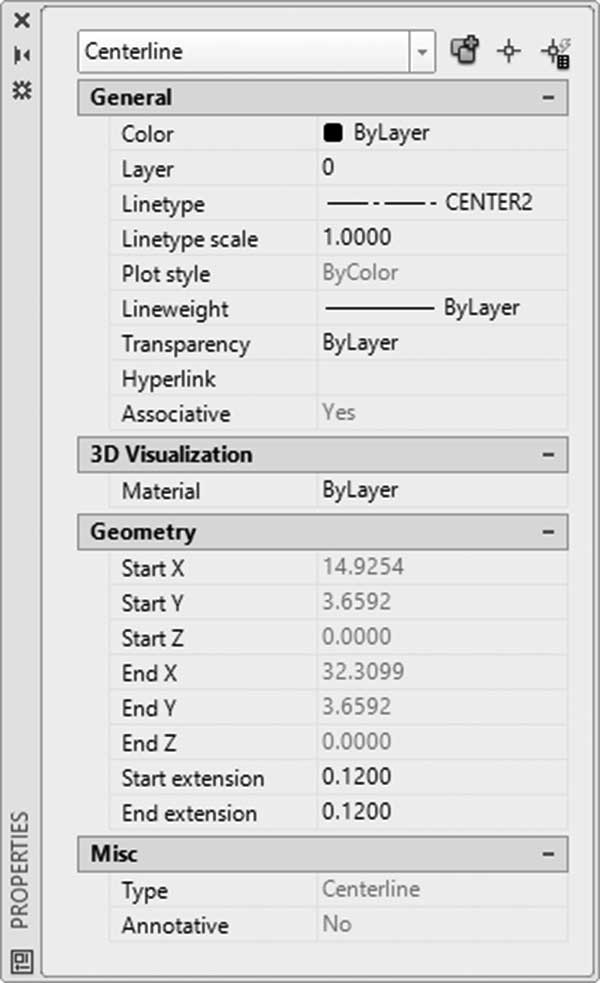

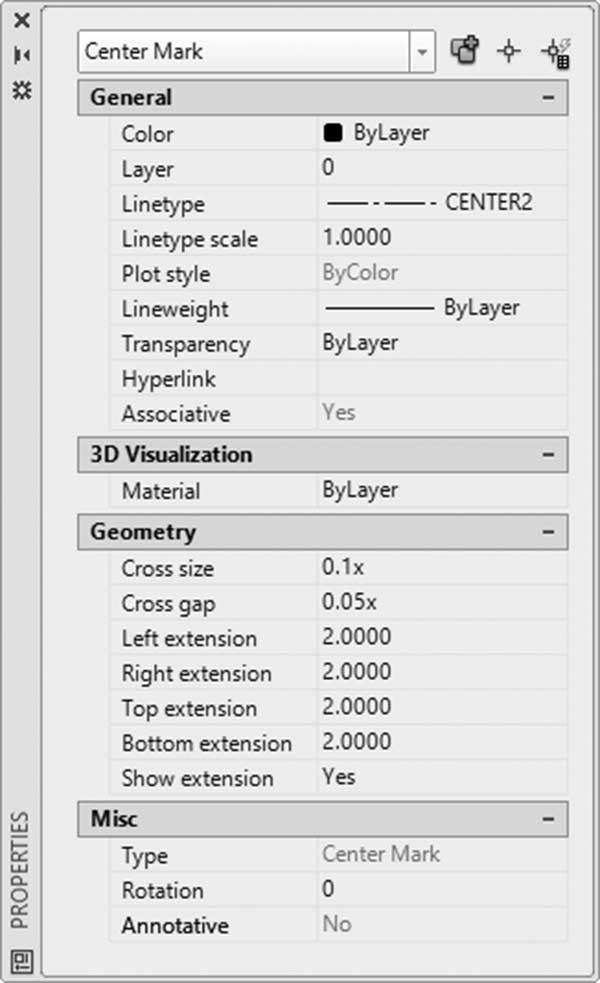

16.12.3 中心线和圆心标记特性

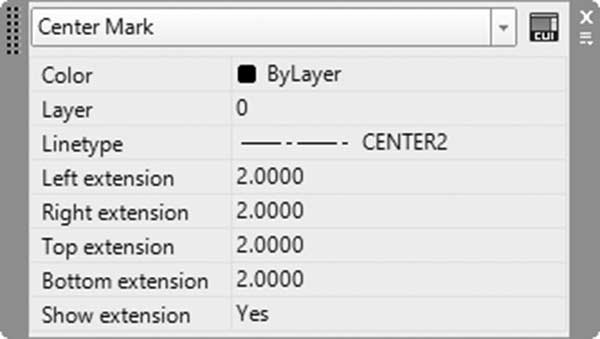

您可以使用"快捷特性"控制与中心线和圆心标记相关的所有内容。所有特性都一目了然：
此外，您还可以使用夹点修改中心线和圆心标记，如下所示：
练习 16-3 中心线和圆心标记
-
启动 AutoCAD 2025
-
打开 Practice 16-3.dwg 文件
-
将 Center 图层设为当前图层
-
启动"圆心标记"命令，并单击大绿色圆
-
单击多段线的两段圆弧
-
按
Enter结束命令 -
启动"中心线"命令，并选择右侧的两条短线
-
启动"中心线"命令，并选择左侧的两条短线
-
选择大绿色圆的圆心标记，显示"特性"，并执行以下操作：
a. 在"几何图形"下，将"十字大小"设置为 0.2x
b. 将延伸域（左/右/顶/底）设置为 0.5
c. 将"旋转"设置为 45，然后将其恢复为 0
-
选择多段线的两个圆心标记，使用"特性"将"十字大小"设置为 0.2x，"十字间隙"设置为 0.1x
-
缩放到右侧的两条短线。选择中心线左侧的短线，并将其向外移动 0.5。中心线发生了什么变化？
-
对左侧执行相同操作
-

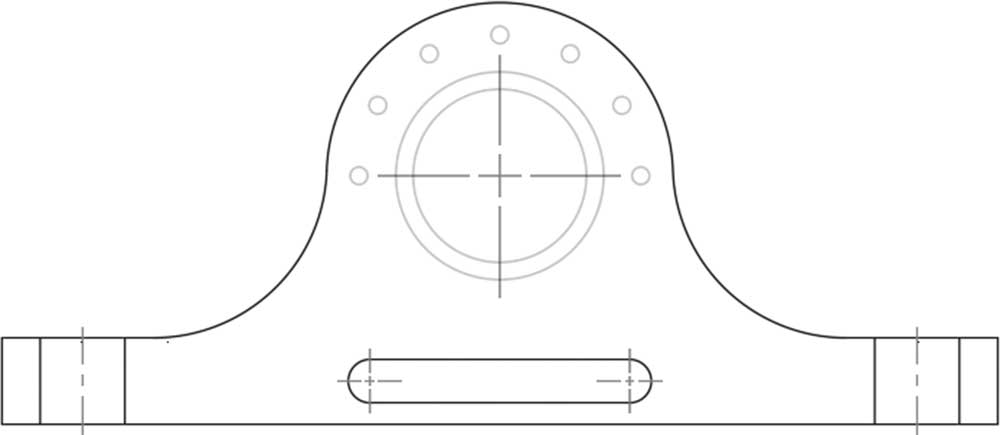

您应得到以下结果：
- 保存并关闭文件
