点设定和样式

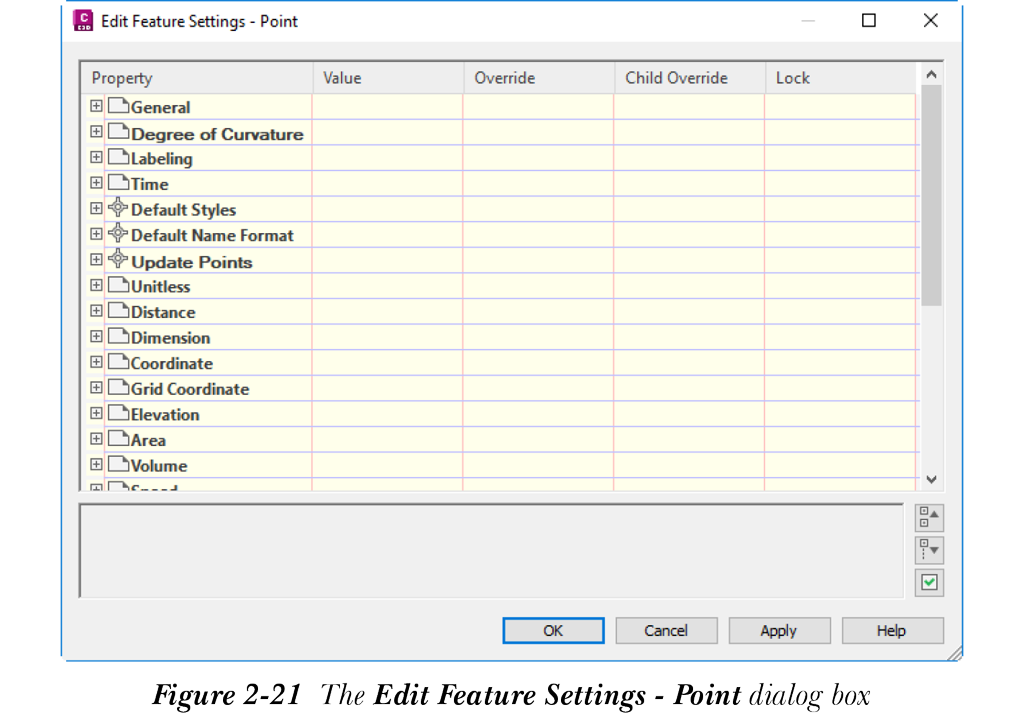

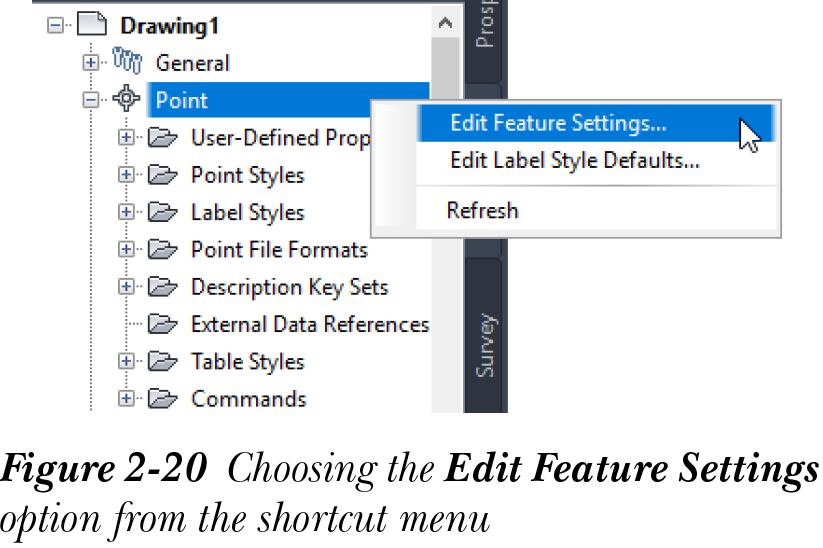

AutoCAD Civil 3D 具有一些内置点样式，用于控制 Civil 3D 点的可见性和外观。除了控制点的可见性和显示外，这些样式还帮助您管理点的可操作性。可以在导入或创建点之后指定点样式。或者，您可以使用具有所需点设定的图形样板，然后根据行业标准导入或创建点。Civil 3D 具有一些点的默认设定。这些设定控制显示、高程、图层、可见性、大小、尺寸等。您可以根据需要查看和编辑这些默认设定。要编辑这些设定，请在“工具空间”选项板中选择“设定”选项卡，然后右键单击“点”节点；将显示一个快捷菜单。从快捷菜单中选择“编辑要素设定”选项，如图 2-20 所示；将显示“编辑要素设定 - 点”对话框，如图 2-21 所示。
此对话框用于编辑点的设定。每个 Civil 3D 对象都有一些默认设定，可以使用“编辑要素设定 - 点”对话框查看和修改。您可以展开对话框中的各个类别，然后单击特性的“值”字段以修改值。

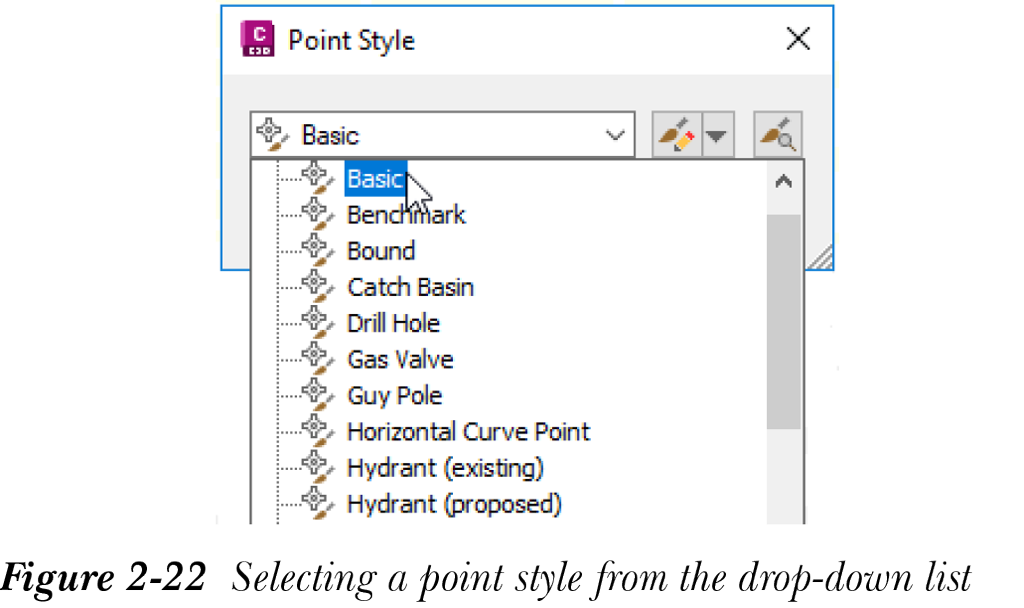

例如，展开“默认样式”节点，然后单击“点样式”特性的“值”字段；将显示“浏览”按钮。选择“浏览”按钮以显示“点样式”对话框。从下拉列表中选择所需选项，如图 2-22 所示。接下来，选择“确定”按钮；对话框将关闭，默认点样式将被修改。现在，当您在图形或样板中创建或导入点时，所选点样式将自动指定给点。
同样，您可以在此对话框中修改与点对象相关的其他默认值，然后选择“确定”按钮关闭对话框。
注意
“点样式”对话框中显示的下拉列表将基于创建图形文件时所选图形样板的类型。
点样式
点样式控制点标记的形状、大小、颜色和位置。它还控制点标签的可见性。点样式在图形中创建点之前或之后创建和指定。如前所述，AutoCAD Civil 3D 为您提供了一些内置点样式。但是，您可以根据项目需求创建自己的点样式并在图形中使用它们。点样式在“工具空间”选项板的“设定”选项卡中创建和管理。
创建点样式

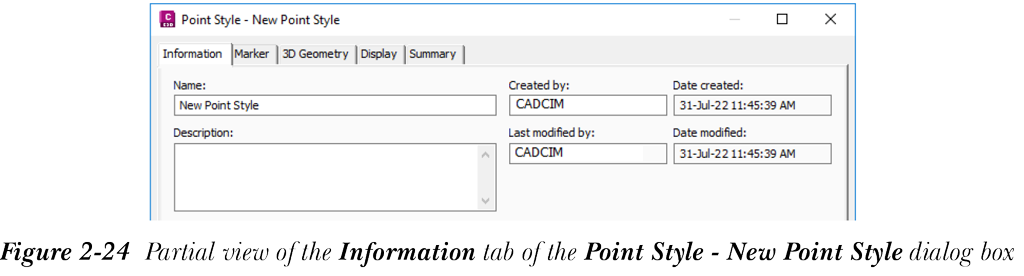

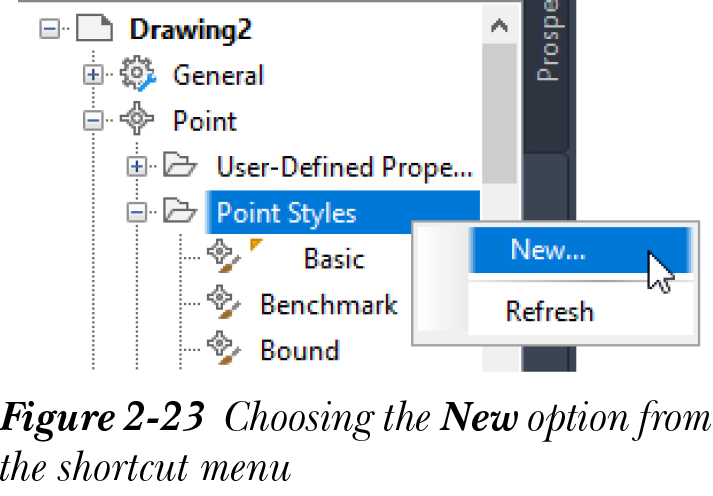

您可以使用“点样式 - 新建点样式”对话框中的选项创建点样式。要调用“点样式 - 新建点样式”对话框，请在“工具空间”选项板中选择“设定”选项卡并展开“点”节点。接下来，右键单击“点样式”，然后从显示的快捷菜单中选择“新建”选项，如图 2-23 所示。执行此操作后，将显示“点样式 - 新建点样式”对话框，并默认选中“信息”选项卡，如图 2-24 所示。接下来将讨论此对话框不同选项卡中的选项。
“信息”选项卡
此选项卡默认选中，用于指定点样式的名称。在“名称”编辑框中输入新点样式的名称。如果未指定名称，点样式将使用默认名称“新建点样式”创建。您还可以在“描述”文本框中输入有关点样式的描述。
“标记”选项卡

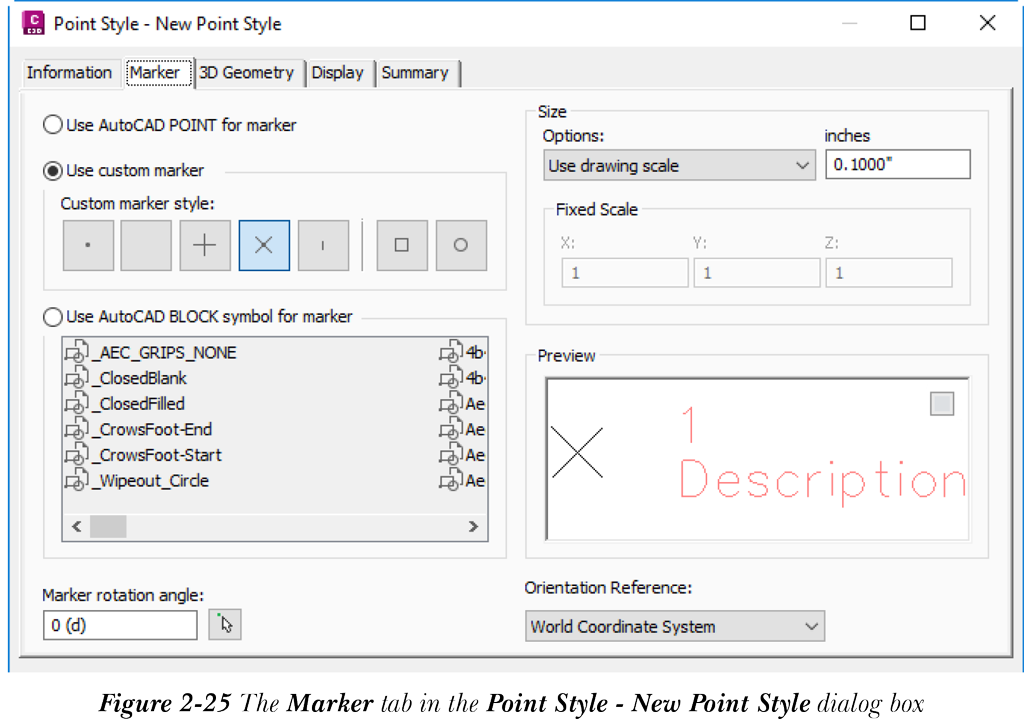

“标记”选项卡如图 2-25 所示，用于指定标记点在图形中的外观。使用此选项卡，您可以将点标记指定为 AutoCAD 点样式，也可以使用 AutoCAD 块在图形中表示它们。在此选项卡中，您还可以使用自定义定义的点标记在图形中表示点标记。接下来将讨论“标记”选项卡中的各种选项。
在“标记”选项卡中，您可以使用当前 AutoCAD 点符号指定标记点，这可以通过 AutoCAD PDMODE 和 PDSIZE 系统变量指定。为此，请选择“使用 AutoCAD POINT 作为标记”单选按钮，并在“预览”区域中查看其预览。在此选项卡中，您还可以使用指定的符号在图形中表示点标记。为此，请选择“使用自定义标记”单选按钮。选择此单选按钮后，用于表示点标记的不同符号将作为按钮显示在“自定义标记样式”区域中。您可以选择左侧五个按钮中的任意一个作为基础符号，然后选择第六个或第七个按钮或两者。最后两个按钮单独或组合选择后叠加在基础符号上，形成组合符号。当您选择这些按钮时，可以在“标记”选项卡的“预览”区域中预览它们。
您还可以使用 AutoCAD 块的块参照在图形中显示点标记。为此，请选择“使用 AutoCAD BLOCK 符号作为标记”单选按钮；图形中定义的块列表将列在该单选按钮下方的文本框中。从列表中选择任意块并在“预览”区域中预览。
选择标记样式后，在“大小”区域中指定标记的大小。您可以使用“选项”下拉列表中提供的四个不同选项设置标记的大小。选择“使用图形比例”选项，通过将指定值与当前图形比例相乘来指定标记的大小。在“英寸”编辑框中输入所需值。您可以从下拉列表中选择“使用固定比例”选项，通过在 X、Y 和 Z 编辑框中指定固定比例值来设置点标记的大小。在这些编辑框中输入合适的值，为标记指定固定的显示比例。
您还可以从“选项”下拉列表中选择“使用绝对单位大小”选项，根据显示的单位以绝对值设置标记大小。在下拉列表旁边的编辑框中输入所需的大小值。“选项”下拉列表中的“使用相对于屏幕的大小”选项用于将标记大小设置为图形屏幕大小的百分比。在“百分比”编辑框中输入百分比。
可选地，在“标记旋转角度”编辑框中指定标记旋转角度，或选择右侧的按钮通过从图形中拾取点来指定旋转角度。同时，通过从“方向参照”下拉列表中选择选项来指定标记的方向。如果选择“世界坐标系”选项，则确保标记旋转角度相对于世界坐标系。如果从下拉列表中选择“对象”选项，则标记旋转角度将相对于其所附着到的对象。如果从“方向参照”下拉列表中选择“视图”选项，则标记旋转角度将相对于当前 AutoCAD 视图方向。
“三维几何图形”选项卡
此选项卡用于指定点在模型视图或三维视图中的显示。“点显示模式”特性指定点在三维视图中的显示。单击此特性的“值”字段，然后从下拉列表中选择三种显示模式中的任意一种。选择“使用点高程”模式以在其实际高程处显示点。“将点展平到高程”模式用于将点展平或投影到指定高程。选择此选项后，“点高程”特性将启用。您可以在此特性的“值”字段中指定所需的高程。“按比例因子夸张点”模式用于按指定的比例因子提升或夸张点的高程。选择此选项后，“比例因子”特性将可用，您可以在此特性的“值”字段中输入所需的比例因子。
“显示”选项卡
此选项卡用于设置点标记和标签的可见性和显示。使用此选项卡，您可以为不同视图（例如平面视图（二维）、模型（三维）、横断面或纵断面图）中的点设置不同的显示设定。您可以从“视图方向”下拉列表中选择所需的视图。为此，请从“视图方向”下拉列表中选择所需的视图，然后在“组件显示”区域中设置显示设定。
“组件显示”区域用于显示点组件以及不同列中的不同显示设定。此区域中的“组件类型”列列出了点对象的组件。“组件类型”列中的组件数量根据图形中存在的对象类型而变化。“可见性”列指定组件的可见性。单击此列中的灯泡图标以控制可见性。黄色灯泡表示组件可见。单击灯泡将其关闭；所选组件现在将在图形中变为不可见。
“图层”列指定指定给组件的图层。单击默认图层值以显示“图层选择”对话框。您可以使用此对话框为组件指定所需的图层，然后选择“确定”退出对话框。“颜色”列指定组件的颜色。单击“颜色”列中的默认值以显示“选择颜色”对话框。您可以使用此对话框为组件选择颜色。
“线型”列指定组件的线型。单击此列中的默认值以显示“选择线型”对话框。从对话框中选择所需的线型。请注意，此对话框中默认选中“在图形中显示线型”单选按钮。因此，将显示当前图形中加载的线型。要查看更多线型，请选择“在文件中显示线型”单选按钮。
“线型比例”列指定组件的线型比例。单击默认值并在“线型比例”列中输入比例。
“线宽”列指定组件的线宽。单击此列中的默认值以显示“线宽”对话框。从此对话框中选择所需的线宽，然后选择“确定”按钮；指定的线宽将应用于组件。“打印样式”列指定组件的打印样式。您可以编辑打印样式的值。
“摘要”选项卡
此选项卡用于查看或编辑特性的值（如果需要）。在点样式中指定设定后，选择“确定”按钮；将关闭“点样式”对话框，并将点样式添加到“设定”选项卡中的“点样式”节点中。
