第 9 章：采样线、横断面和工程量计算
完成本章后，您将能够：
- 理解横断面
- 了解采样线
- 使用不同方法创建采样线
- 编辑采样线
- 创建横断面图
- 理解横断面图数据带
- 添加横断面标签
- 理解工程量计算
- 计算材质
- 生成工程量报告
概述
在 AutoCAD Civil 3D 中，横断面提供了沿某一线性切割要素以特定角度横穿水平路线的地形或曲面高程的图形视图。要创建横断面，您至少需要两个 Civil 3D 对象，例如路线和曲面。因此，横断面由沿任一线性要素的高程数据组成。横断面的主要组成部分是顶点，即一条坡度线结束而另一条坡度线开始的点。横断面的另一个组成部分是表示两个顶点或坡度变化点之间曲面坡度的线段。
在 Civil 3D 中，您可以沿线性对象从曲面、道路、道路曲面和管网创建横断面。

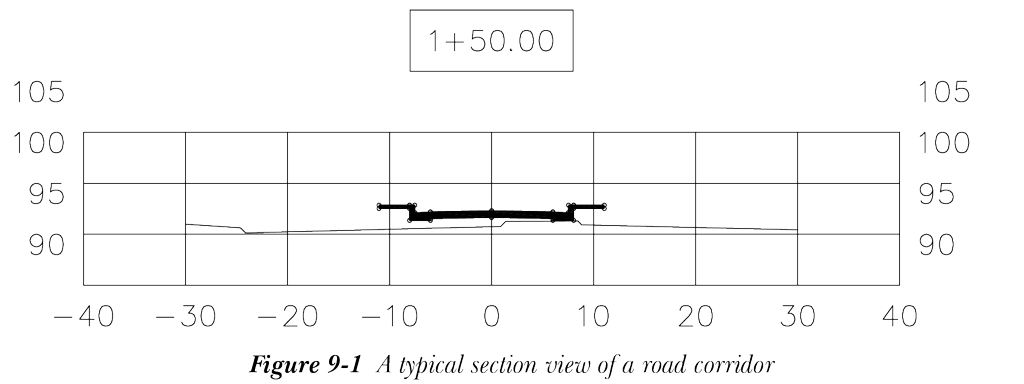

横断面沿采样线创建，并使用横断面图显示。这些横断面图是给定桩号处高程数据或装配（对于道路横断面）的图形表示。图 9-1 显示了道路的典型横断面图。
