添加压力管网标签

添加压力管网标签

您可以使用内置标签样式为压力管网或管网的某些部分添加标签。标签样式可以在“工具空间”选项板的“设定”选项卡中创建和管理。您可以分别在“压力管道”、“管件”和“附属设施”节点中访问压力管道、管件和附属设施标签样式。标签可以在创建管网时添加，也可以在创建压力管网后添加。要在创建管网时添加标签，请从“创建压力管网”对话框中选择所需的标签样式。

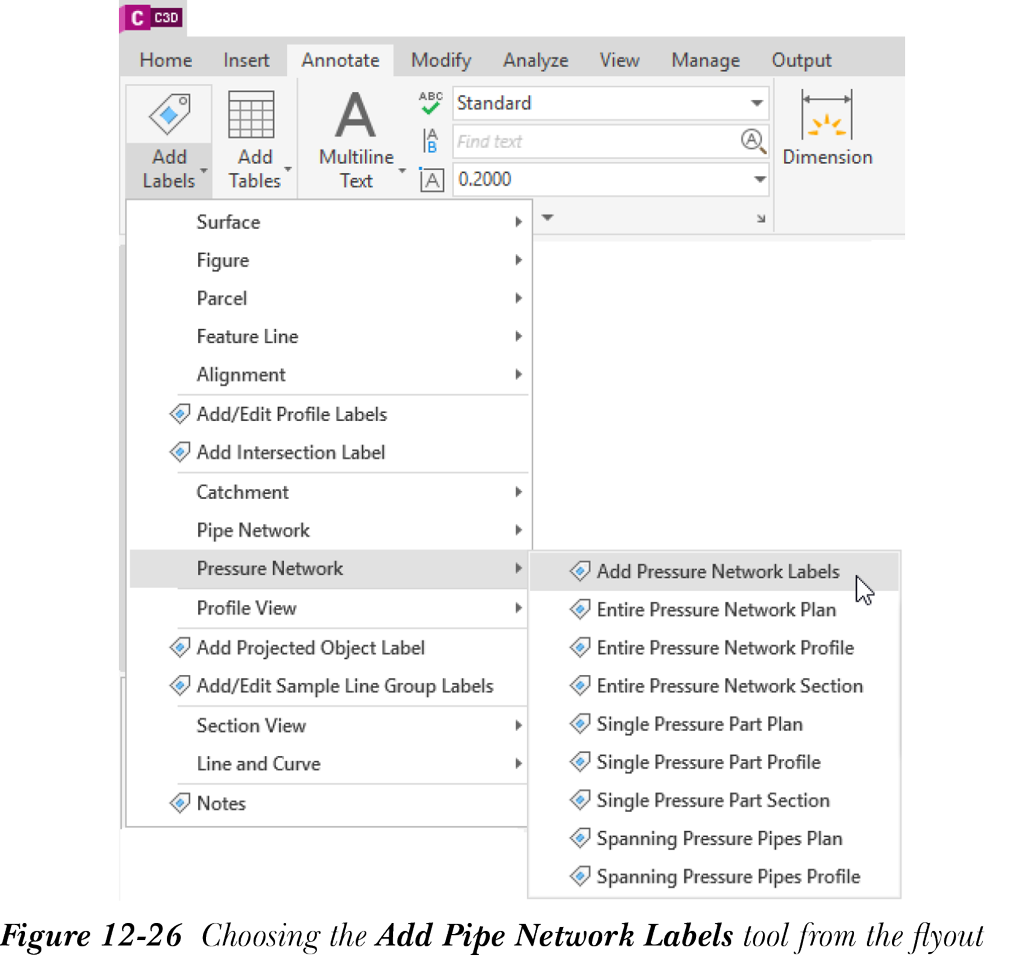

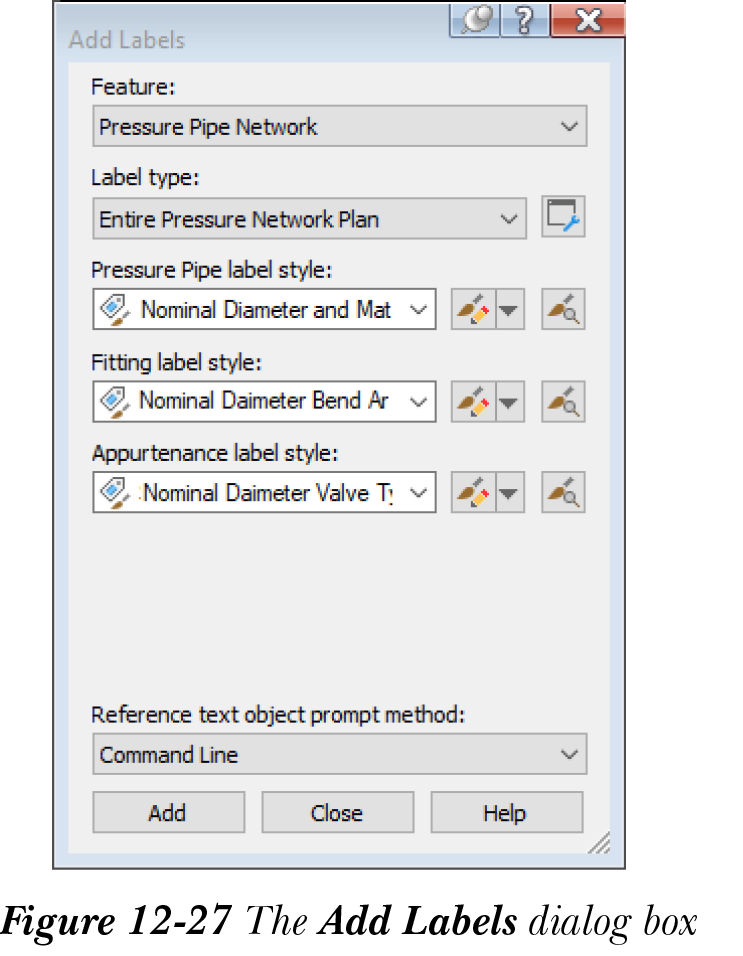

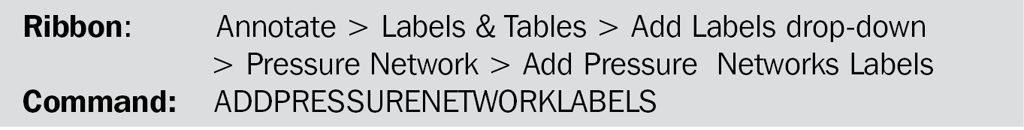

要在创建压力管网后添加压力管网标签，请从“添加标签”下拉列表中选择“压力管网”>“添加压力管网标签”，如图 12-26 所示。执行此操作后，将显示“添加标签”对话框，如图 12-27 所示。

确保在“要素”下拉列表中选择了“压力管网”选项。接下来，在“添加标签”对话框中，从“标签类型”下拉列表中选择“整个压力管网平面”选项，以在平面视图中标记整个管网。现在，要为压力管道指定标签样式，请从“压力管道标签样式”下拉列表中选择一个选项。您也可以创建新的标签样式。为此，请选择此下拉列表右侧的下箭头以显示弹出列表，然后从该弹出列表中选择“新建”选项以创建新的标签样式。此外，您还可以通过从弹出列表中选择“编辑当前选择”选项来编辑当前样式。同样，要为管件和附属设施指定标签样式，请从“管件标签样式”和“附属设施标签样式”下拉列表中选择一个选项。现在，选择“添加”按钮；系统将提示您选择管网中要标记的零件。选择压力管网中的任意对象。执行此操作后，压力管网中的所有压力管网对象都将被标记。

在“添加标签”对话框中，从“标签类型”下拉列表中指定管网的标签类型。要在平面或纵断面视图中标记压力管网的单个零件，请从“标签类型”下拉列表中选择“单个压力零件平面”或“单个压力零件纵断面”选项。分别从所需的标签样式下拉列表中为所选压力管网对象选择所需的标签样式。选择所需的标签样式，然后选择“添加”按钮以添加标签。添加标签后，从“添加标签”对话框中选择“关闭”按钮；该对话框将关闭。

注

如果您从弹出列表中选择直接标记选项，参见图 12-29，您将无法从“添加标签”对话框中选择标签样式的灵活性。因此，建议您使用默认标签样式来标记管网。
