教程 1：视图框和图纸

教程 1：视图框和图纸

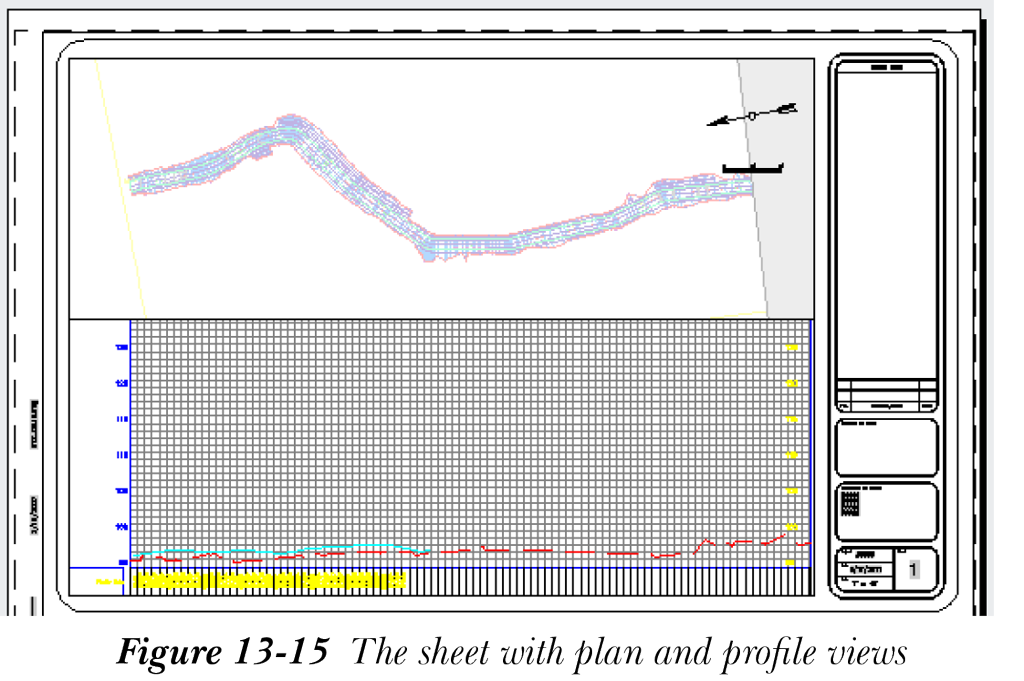

在本教程中，您将使用平面图制作工具创建视图框和图纸，请参见图 13-15。（预计时间：30 分钟）

完成本教程需要以下步骤：

a. 打开文件。

b. 创建视图框。

c. 创建图纸。

d. 保存文件。

视频

您可以使用以下链接查看本教程的视频：https://www.cadcim.com/civil-3d-2025-ch-13-tutorial1。

打开文件

1. 打开您从 https://www.cadcim.com 下载的 c13_c3d_2025_tut.zip 文件，如第 2 章所述。
2. 从“应用程序菜单”中选择“打开”>“图形”；“选择文件”对话框显示。
3. 在此对话框中，浏览到位置 C:c3d_2025c13_c3d_2025_tut 并选择文件 c13_c3d_2025_tut01.dwg。
4. 选择“打开”按钮打开文件。如果“全景”窗口中显示错误消息，请忽略。

创建视图框

1. 从“输出”选项卡的“平面图制作”面板中选择“创建视图框”工具；显示“创建视图框”向导的“路线”页面。
2. 在此向导的“路线”页面中，如果默认未选中，请从“路线”区域的下拉列表中选择 Stephen Road 选项。
3. 在向导“路线”页面的“桩号范围”区域中，选择“自动”单选按钮。
4. 选择“下一步”按钮；显示“创建视图框”向导的“图纸”页面。

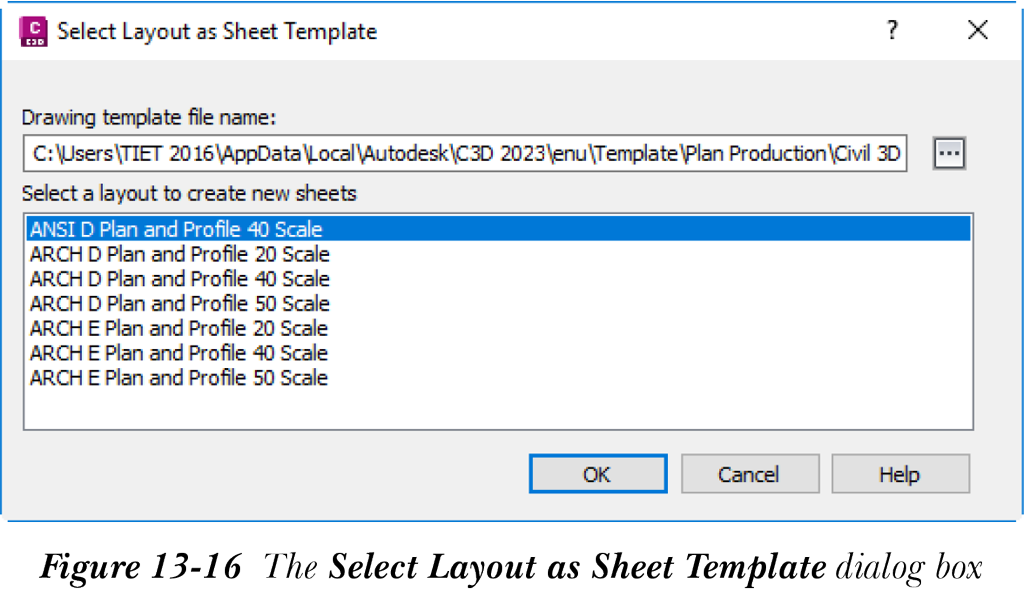

5. 在“图纸”页面的“图纸设定”区域中，选择“平面图和纵断面图”单选按钮。接下来，选择“平面图和纵断面图图纸模板”编辑框右侧显示的浏览按钮；“选择布局作为图纸模板”对话框显示，如图 13-16 所示。

6. 在此对话框中，选择“图形模板文件名”编辑框右侧的浏览按钮；“选择布局作为图纸模板”对话框显示。
7. 在此对话框中，浏览到位置 C:UsersAppDataLocalAutodeskC3D 2025enuTemplatePlan Production，然后选择 Civil 3D (Imperial) Plan and Profile.dwt 模板文件（如果默认未选中）。
8. 选择“打开”按钮返回“选择布局作为图纸模板”对话框。在此对话框中，确保在“选择要创建新图纸的布局”列表框中选中 ANSI D Plan and Profile 40 Scale 选项。接下来，选择“确定”按钮；对话框关闭。
9. 在“图纸”页面的“视图框放置”区域中，确保选中“沿路线”单选按钮。选择“下一步”按钮；显示“创建视图框”向导的“视图框编组”页面。
10. 在此页面中，在“视图框编组”区域的“名称”编辑框中输入 Stephen group。
11. 接受“视图框”区域中的所有默认值，然后选择“下一步”按钮；显示向导的“匹配线”页面。
12. 接受此页面中的默认值，然后选择“下一步”按钮；显示“创建视图框”向导的“纵断面图”页面。

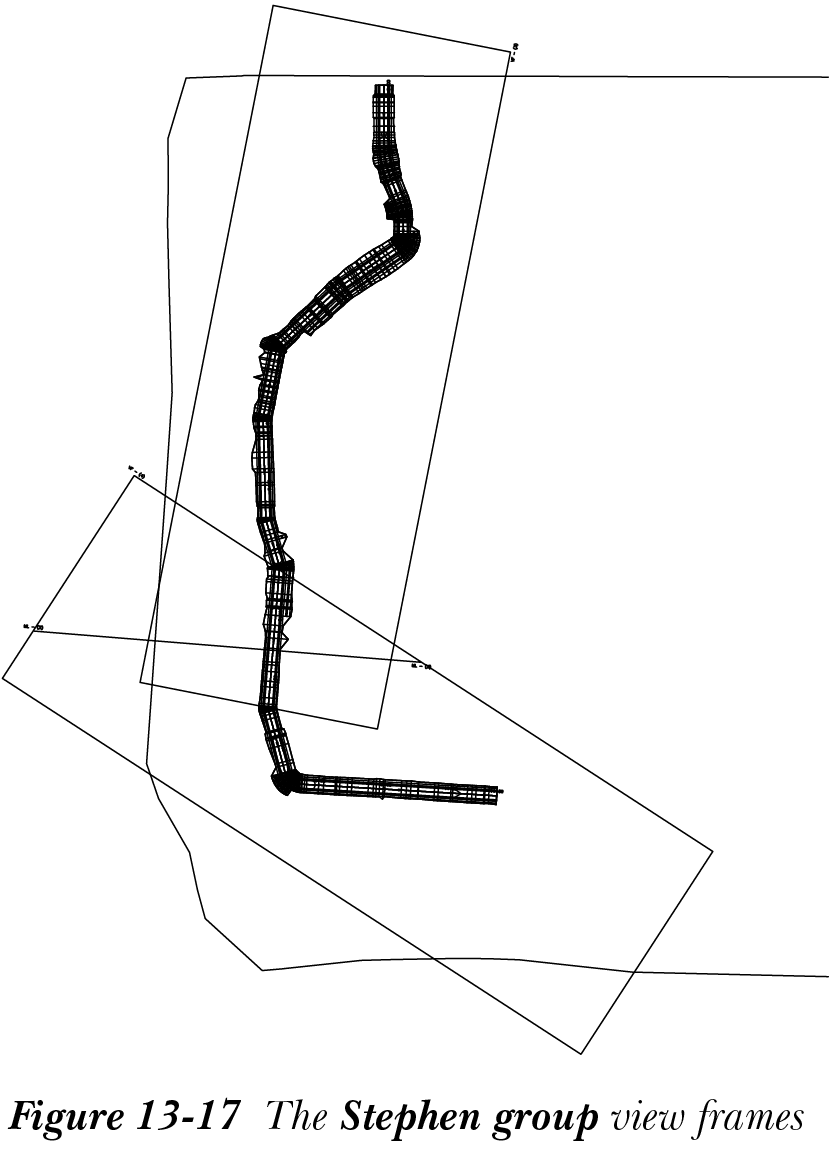

13. 保留此页面中的默认设定，然后从向导中选择“创建视图框”按钮；视图框创建完成，如图 13-17 所示。

创建图纸

1. 从“输出”选项卡的“平面图制作”面板中选择“创建图纸”工具；显示“创建图纸”向导的“视图框编组和布局”页面。
2. 在此页面的“布局创建”区域中，在“布局名称”编辑框中输入 Stephen sheet。
3. 在“选择要在布局中对齐的指北针块”下拉列表中，选择 North 选项。
4. 保留“视图框编组和布局”页面中的所有其他默认设定，然后选择“下一步”按钮；显示“创建图纸”向导的“图纸集”页面。
5. 在“图纸集”区域中，确保选中“新建图纸集”单选按钮。接下来，选择“图纸集存储位置”编辑框右侧的“浏览”按钮；“浏览图纸集文件夹”对话框显示。
6. 在此对话框中浏览到位置 C:UsersDocumentsAutodesk，然后选择文件夹 My Civil 3D Tutorial Data。

注

如果 C:UsersDocumentsAutodesk 中没有 My Civil 3D Tutorial Data 文件夹，请创建一个新文件夹并将其重命名为 My Civil 3D Tutorial Data。

7. 选择“打开”按钮；“浏览图纸集文件夹”对话框关闭，并显示“创建图纸”向导的“图纸集”页面。
8. 在向导“图纸集”页面的“图纸”区域中，选择“图纸文件存储位置”编辑框旁边的“浏览”按钮；“浏览文件夹”对话框显示。
9. 导航到位置 C:UsersDocumentsAutodeskMy Civil 3D Tutorial Data，然后选择“打开”按钮返回“图纸集”页面。
10. 在“图纸文件名”编辑框中输入 Stephen sheet file，然后选择“下一步”按钮；“纵断面图”页面显示。
11. 保留“纵断面图”页面中的默认设定，然后选择“下一步”按钮以显示“数据参照”页面。
12. 确保选中“路线”复选框。选中“曲面”复选框以在图纸中绘制曲面。

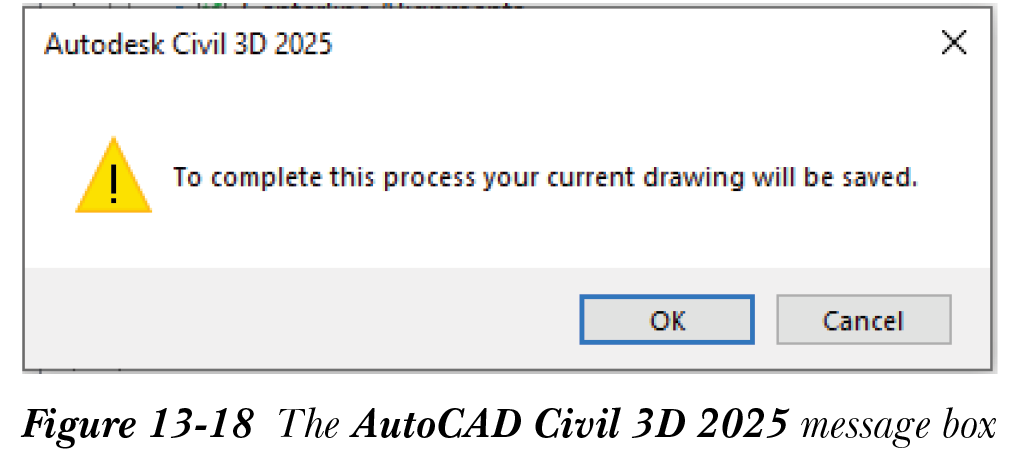

13. 在向导中选择“创建图纸”按钮；显示 AutoCAD Civil 3D 2025 消息框，如图 13-18 所示。

14. 选择“确定”按钮；消息框关闭，系统提示您指定纵断面图的原点。
15. 在图形区域中单击；显示“创建图纸进度”窗口，显示图纸创建的进度。图纸创建过程完成后，显示“图纸集管理器”选项板和“全景”窗口。关闭“全景”窗口。

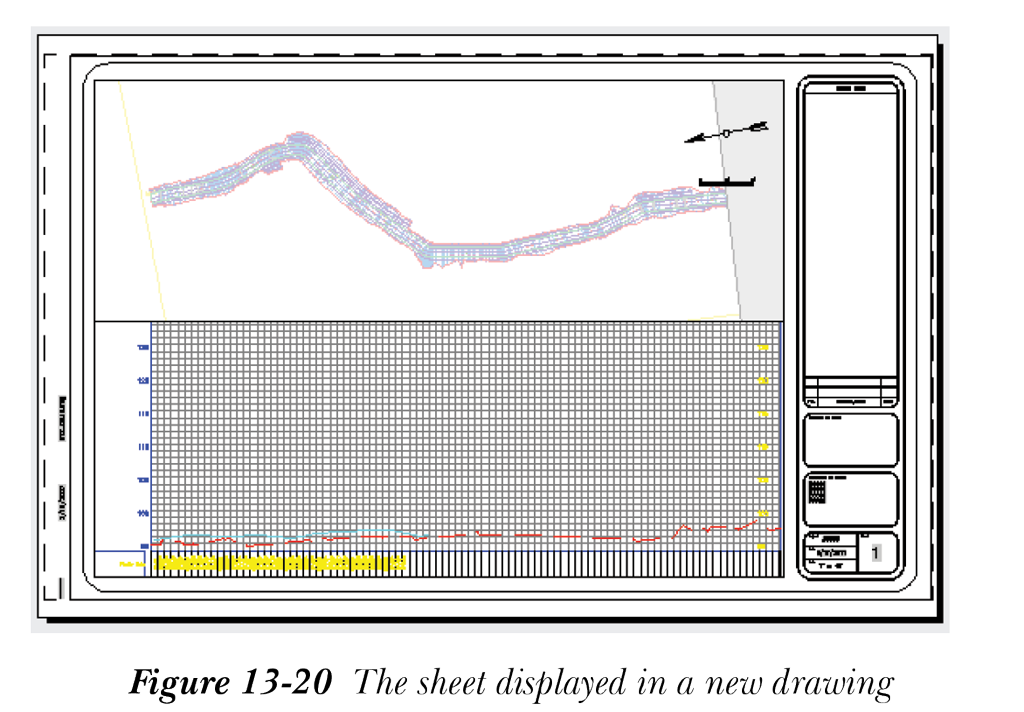

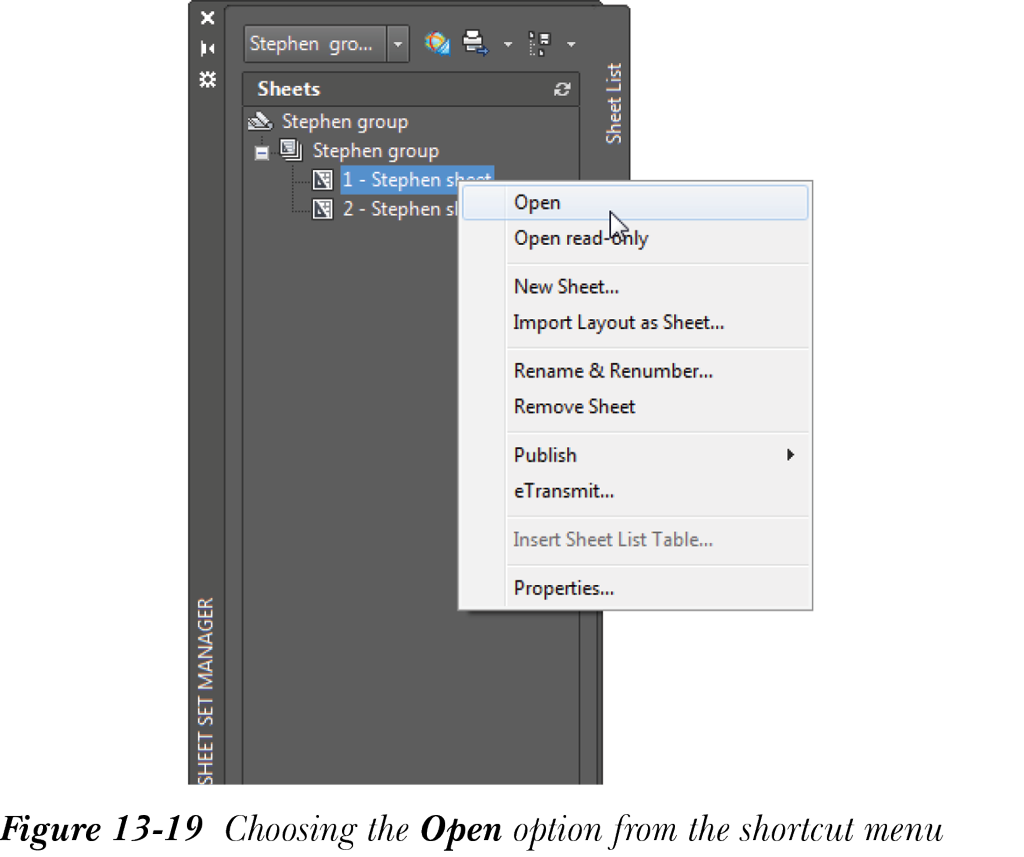

16. 在“图纸集管理器”选项板中右键单击第一个图纸 1-Stephen sheet，然后从显示的快捷菜单中选择“打开”选项，如图 13-19 所示。这样做后，图纸将显示在新图形中，如图 13-20 所示。此外，显示“全景”窗口。忽略消息并关闭“全景”窗口。

保存文件

1. 从“应用程序菜单”中选择“另存为”；“图形另存为”对话框显示。
2. 在此对话框中，浏览到以下位置：

C:c3d_2025c13_c3d_2025_tut

3. 在“文件名”编辑框中，输入 c13_tut01a。
4. 选择“保存”按钮；文件以名称 c13_tut01a.dwg 保存在指定位置。
5. 从“应用程序菜单”中选择“关闭”按钮；文件关闭。
