创建管网
AutoCAD Civil 3D 提供了一组工具，用于设计利用地球重力输送流体的管网。网络中的对象可以通过使用管网布局工具创建，也可以通过使用多段线、直线和要素线等对象创建。下面讨论创建管网的方法。
使用网络布局工具

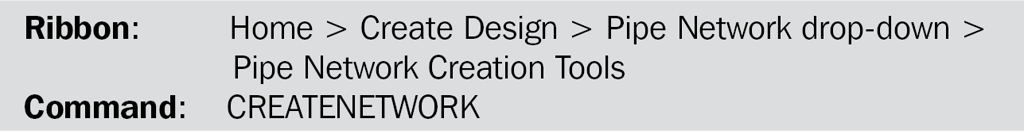

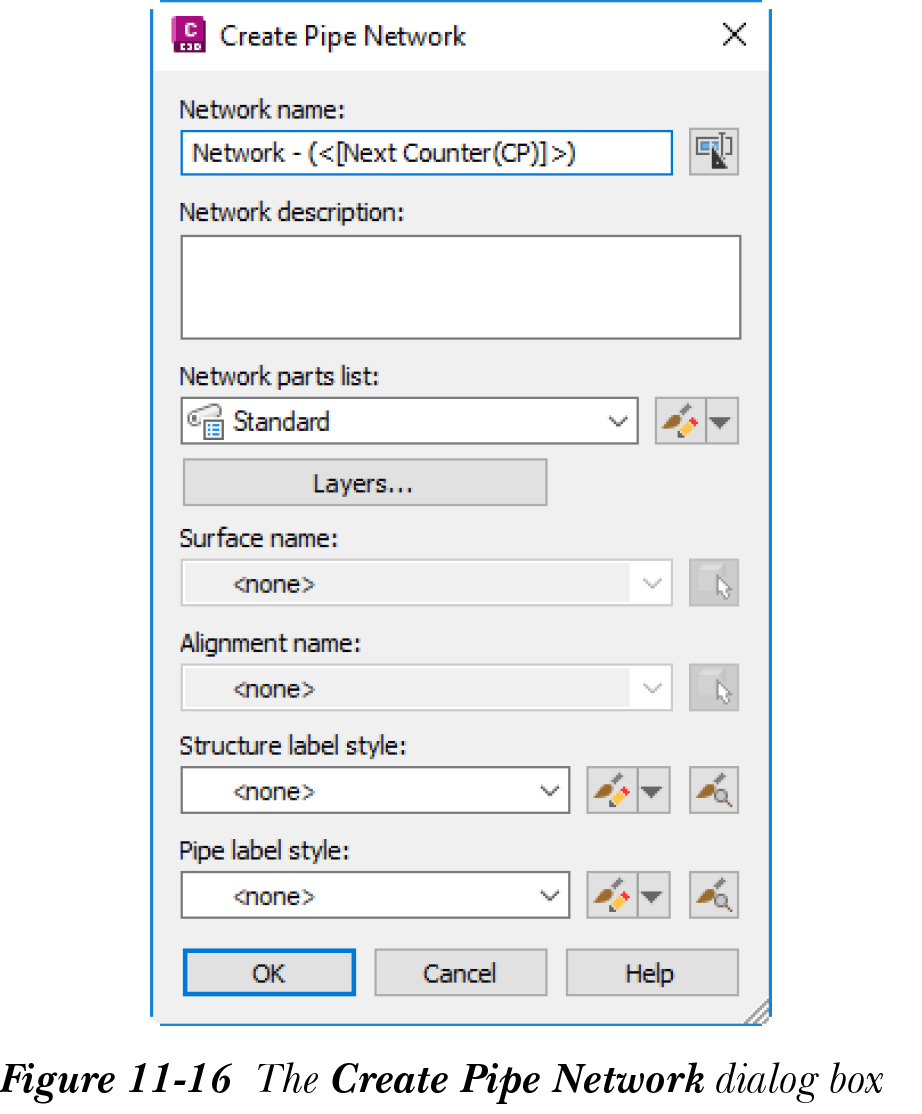

要使用管网布局工具创建管网，请从“创建设计”面板中选择 管网创建工具（Pipe Network Creation Tools） 工具；将显示“创建管网”对话框，如图 11-16 所示。此对话框用于指定要创建的管网的信息。下面讨论对话框中的选项。
网络名称
此编辑框显示管网的默认名称。要指定所需的名称，请选择此编辑框旁边的“单击以编辑名称模板”按钮；将显示“名称模板”对话框。在对话框的“名称”编辑框中输入所需的名称，然后选择“确定”按钮以退出。
网络描述
在此文本框中，指定有关管网的描述。
网络零件列表
您可以从“网络零件列表”下拉列表中选择所需的选项。您可以选择“网络零件列表”下拉列表下方的“图层”按钮以显示“管网图层”对话框。在此对话框中，您可以创建并指定在平面图、横断面图和纵断面图中创建管网所使用的图层。
曲面名称
您可以从“曲面名称”下拉列表中选择所需的选项。然后，您可以将选定的曲面与管网关联。或者，选择下拉列表右侧的“从图形中选择”按钮以从图纸中选择路线。仅当图纸包含曲面时，此下拉列表才可用。此选项可用于在纵断面图中创建管道零件，其中您需要曲面和路线来创建纵断面图。
路线名称
从“路线名称”下拉列表中选择与管网关联的路线。或者，选择下拉列表右侧的“从图形中选择”按钮以从图纸中选择路线。仅当图纸包含路线时，此下拉列表才可用。
结构标签样式
此选项允许您指定用于标注管网结构的标签样式。从“结构标签样式”下拉列表中选择所需的选项。
管道标签样式
此下拉列表允许您指定用于标注管网中管道对象的标签样式。要指定所需的管道标签样式，请从“管道标签样式”下拉列表中选择所需的选项。

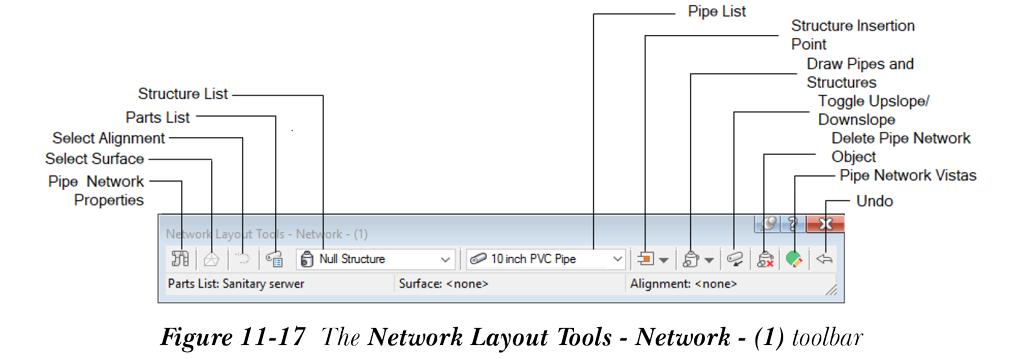

指定管网信息后，选择“确定”按钮；“创建管网”对话框将关闭，将显示“网络布局工具 - <网络名称>”工具栏，参见图 11-17。请注意，对话框中指定的管网名称将添加到“浏览”选项卡“管网”节点下的“网络”子节点中。现在，从“网络布局工具 - <网络名称>”工具栏中选择 零件列表（Parts List） 工具；将显示“选择零件列表”对话框。在此对话框中选择所需的零件列表，然后选择“确定”按钮以退出对话框。如果您创建了自己的零件列表，则可以调用此工具，否则接受默认零件列表。接下来，从“结构列表”下拉列表中选择要添加到网络中的所需选项。同样，从“管道列表”下拉列表中选择所需的选项。现在，调用 管道和结构（Pipes and Structures） 工具。执行此操作后，将提示您指定结构的插入点。在图纸中单击以指定插入点；将提示您指定下一个结构的插入点。指定插入点；连接两个结构的管道将显示在网络中。
可以使用三种不同的工具创建管网，即 管道和结构（Pipes and Structures）、仅管道（Pipes only） 和 仅结构（Structures only）。下面讨论这些工具。
管道和结构工具

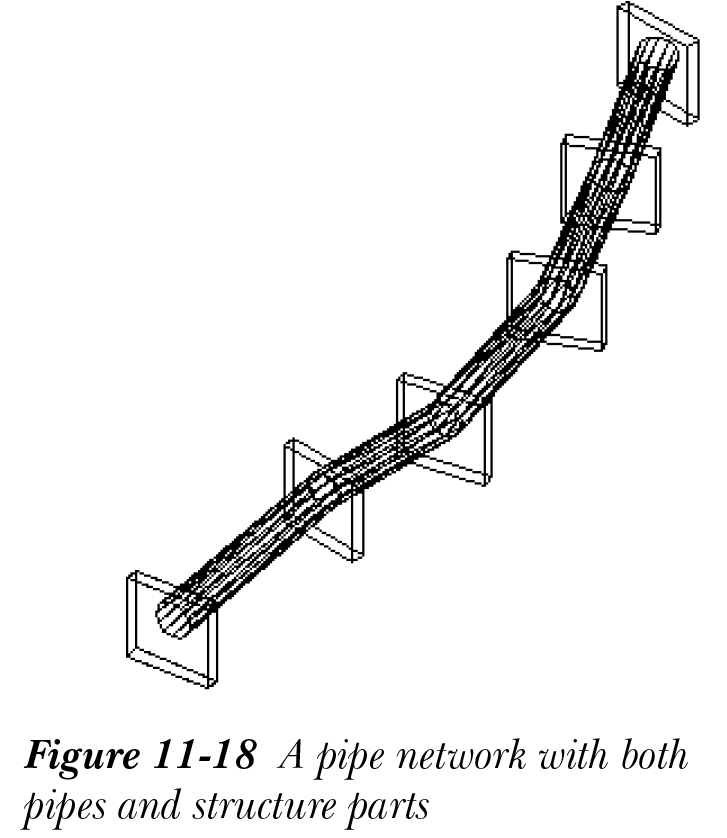

此工具允许您创建同时包含管道和结构零件的管网。要创建管网，请从“网络布局工具”工具栏中选择 管道和结构（Pipes and Structures） 工具，并创建具有一系列连接到管道的结构的管网。图 11-18 显示了同时包含管道和结构零件的管网。
仅管道工具

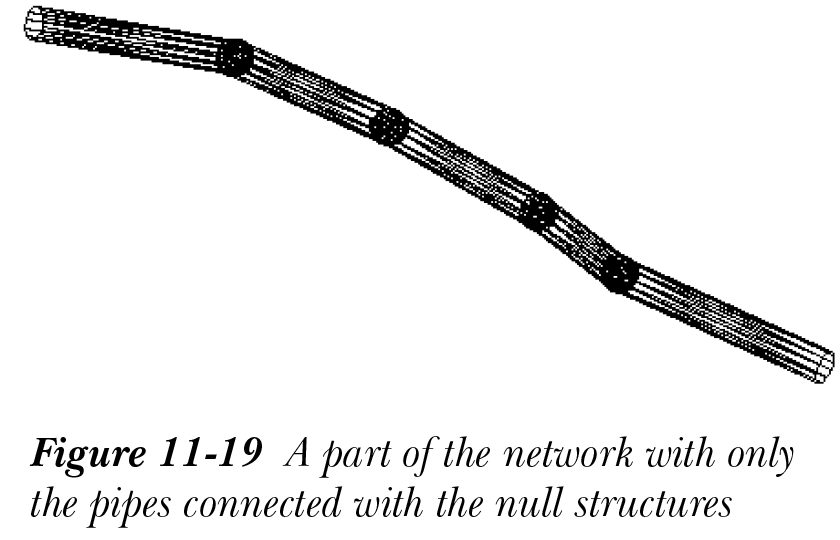

仅管道（Pipes Only） 工具允许您仅通过绘制管道来创建网络。在这种情况下，网络将只有连接管道的空结构。要仅使用管道创建管网，请选择 管道和结构（Pipes and Structures） 工具右侧的下箭头以显示弹出工具栏。接下来，从显示的弹出工具栏中选择 仅管道（Pipes Only） 工具。接下来，在图纸中单击以指定第一个管道点。按照提示操作，再次在图纸中单击以指定其他管道点。图 11-19 显示了仅包含通过空结构连接的管道的网络的一部分。
仅结构工具

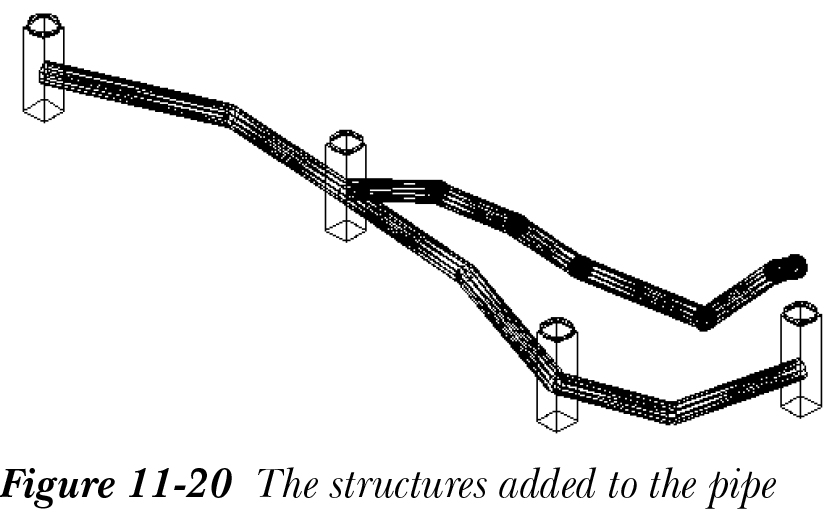

此工具允许您在现有管网中仅绘制结构。要使用此模式，请从“网络布局工具 - <网络名称>”工具栏中选择 管道和结构（Pipes and Structures） 工具旁边的下箭头，然后从显示的弹出工具栏中选择 仅结构（Structures Only） 工具。接下来，在图纸中的所需位置单击以指定结构的插入点。图 11-20 显示了添加到现有管道的结构。

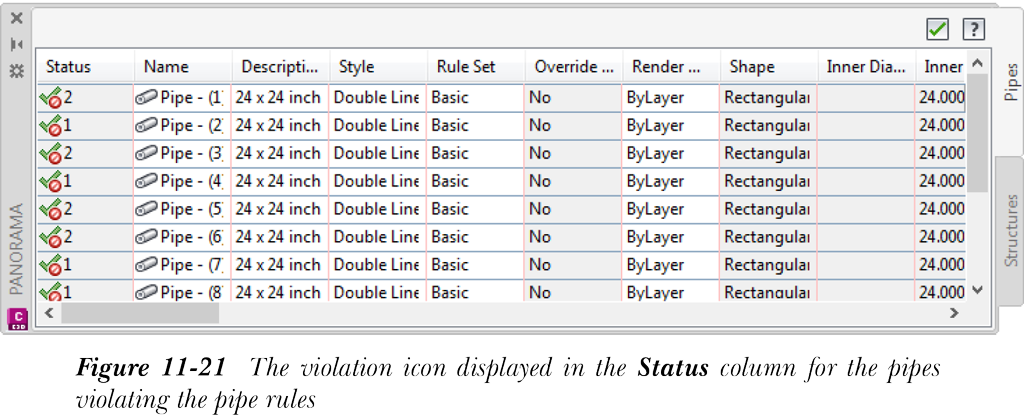

使用三种工具中的任何一种创建管网后，您可以检查是否违反了任何零件规则。为此，请从工具栏中选择 管网全景（Pipe Network Vistas） 按钮；将显示带有“管道”和“结构”选项卡的“全景”窗口。要检查管道规则的状态，请选择“全景”窗口中的“管道”选项卡。如果违反了规则，则会在违反规则的管道的“状态”列中显示违反图标，如图 11-21 所示。
同样，选择“全景”窗口中的“结构”选项卡，并检查“状态”列中结构的状态。您还可以使用“全景”窗口编辑管道和结构参数，例如名称、描述、渲染材质和样式。
或者，您也可以在“浏览”列表视图中检查管道的状态。为此，请在“浏览”选项卡中展开“管网”>“网络”，然后展开所需的网络。接下来，从展开的节点中选择“管道”或“结构”，以在列表视图中查看相应的信息。您可以使用“网络布局工具 - <网络名称>”根据设计和项目需求绘制管网。此方法为您提供了选择网络零件、零件样式和创建管网模式的灵活性。
从对象创建管网

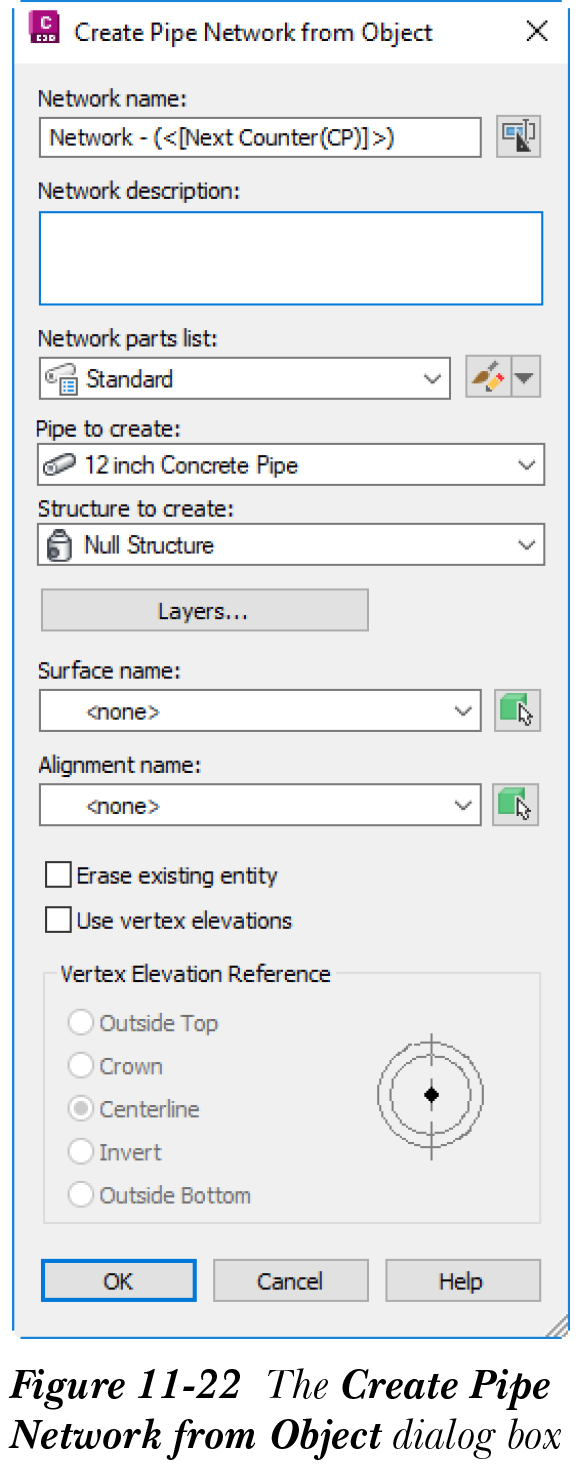

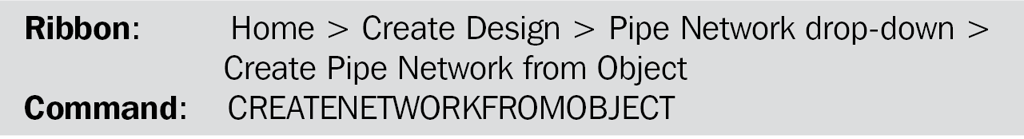

您可以从现有的 AutoCAD 图元（如直线、多段线、样条曲线、圆弧和要素线）创建管网。AutoCAD Civil 3D 将这些图元转换为管网，然后在这些图形图元的端点或顶点处插入结构。要从对象创建管网，请从“创建设计”面板中选择 从对象创建管网（Create Pipe Network from Object） 工具；将在命令行中提示您选择对象或外部参照。在图纸中选择现有图元；您会注意到所选图元上显示一个箭头，表示流向。按 Enter 键接受默认方向，或在命令行中输入 R，然后按 Enter 键；流向将反转。再次按 Enter 键以显示“从对象创建管网”对话框，如图 11-22 所示。
对话框中的选项与“创建管网”对话框中说明的选项相同。您可以选择“删除现有图元”复选框，以删除创建网络所依据的图元。选择“使用顶点高程”复选框，以使用沿所选图元的顶点高程来设置网络中创建的管道的高程。选择此复选框后，“顶点高程参照”区域中的选项将变为活动状态。您可以从此区域中选择一个选项，以指定顶点高程在管道上的位置。请注意，当您从此区域中选择一个选项时，为管网设置的规则将不再适用。
在“从对象创建管网”对话框中指定所需信息后，选择“确定”按钮；对话框将关闭，将创建一个管网，并在所选图元的顶点处插入结构。
