管网特性

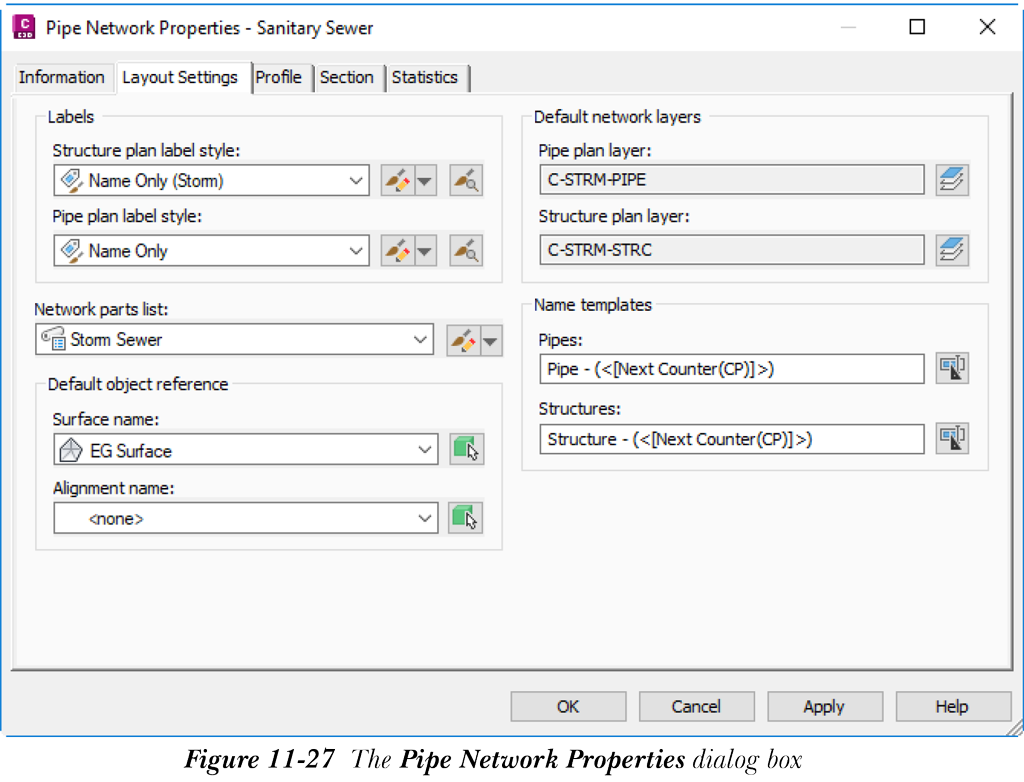

要访问和编辑管网特性（例如管网名称、标签、图层、纵断面图和横断面图设定），请在图形中选择管网的任意零件并单击鼠标右键；将显示快捷菜单。从显示的快捷菜单中选择“管网特性”选项；将显示“管网特性 - <管网名称>”对话框，请参见图 11-27。该对话框的“信息”选项卡显示所选管网的名称。如有需要，可在“名称”编辑框中修改名称。
选择“布局设定”选项卡可查看和编辑用于平面图中管网的参数。“标签”区域显示用于在平面图中标记管道和结构的标签样式，请参见图 11-27。从“结构平面标签样式”和“管道平面标签样式”下拉列表中选择所需选项。从“管网零件列表”下拉列表中选择一个选项，以定义用于所选管网的零件列表。您可以从下拉列表中选择所需的零件列表，或创建新的零件列表。要创建新的零件列表，请选择此下拉列表右侧按钮上的向下箭头；将显示一个弹出列表。从弹出列表中选择“新建”选项以创建新的零件列表。“默认对象参照”区域显示管网所参照的曲面和路线对象的名称。如果管网未参照任何曲面或路线，则此区域中“曲面名称”和“路线名称”下拉列表将默认选择“无”选项。
“默认管网图层”区域显示在平面图中绘制管道和结构所使用的图层。选择此区域右侧的“选择图层”按钮以显示“对象图层”对话框。您可以使用此对话框更改默认图层。“名称模板”区域显示用于创建管网中管道和结构的模板的默认名称。选择“管道”或“结构”编辑框右侧的按钮以显示“名称模板”对话框。在此对话框的“名称”编辑框中输入管道或结构的名称，然后选择“确定”按钮退出。
“纵断面”选项卡显示用于在纵断面图中标记管网中管道和结构的标签样式。如果未使用任何样式，则“标签”区域中“结构纵断面标签样式”和“管道纵断面标签样式”下拉列表将默认选择“无”选项。您可以从这些下拉列表中选择所需选项以指定标签样式。“默认纵断面图层”区域显示在纵断面图中绘制管道和结构所使用的默认图层的名称。选择“管道纵断面图层”文本框右侧的按钮；将显示“对象图层”对话框。您可以使用该对话框中的选项修改默认图层。
“横断面”选项卡显示用于在横断面图中显示管网对象的默认图层的名称。您可以通过选择“默认横断面图层”区域中“管网横断面图层”文本框旁边的“选择图层”按钮来修改默认图层。
“管网特性 - <管网名称>”对话框的“统计”选项卡显示所选管网的管网统计信息。展开此选项卡中的“常规”、“管道”和“结构”类别以查看其统计信息。查看或编辑管网特性后，选择“确定”按钮以退出“管网特性 - <管网名称>”对话框。
结构特性

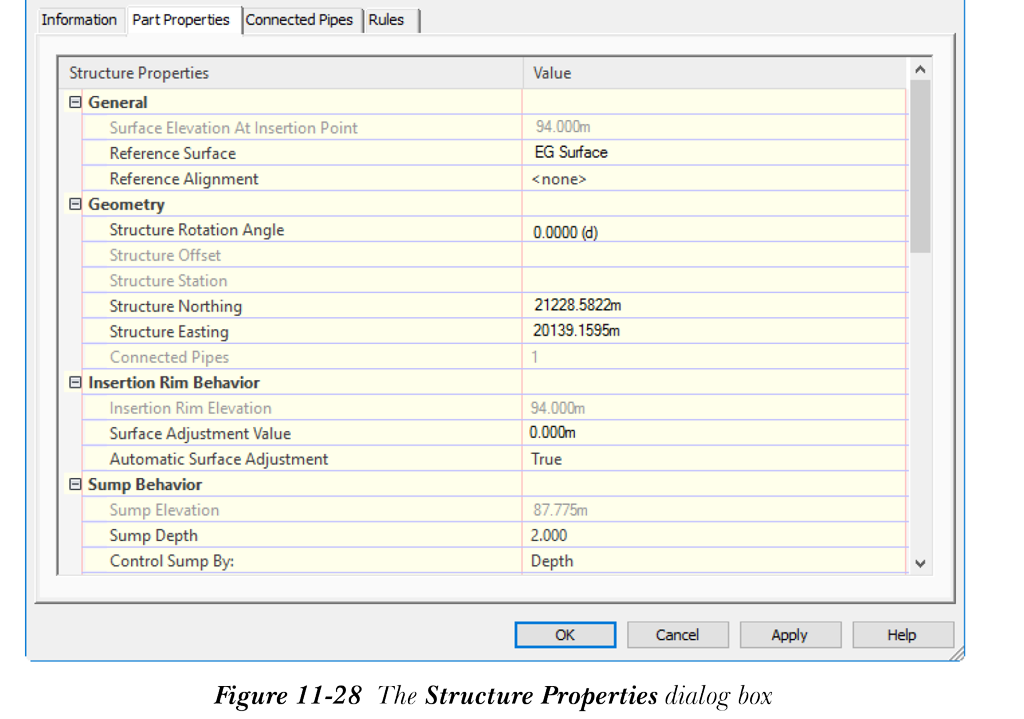

要查看和编辑管网中结构的特性，请从图形中选择所需结构并单击鼠标右键；将显示快捷菜单。从快捷菜单中选择“结构特性”；将显示“结构特性 - <结构名称>”对话框，请参见图 11-28。接下来将讨论此对话框中的选项卡。
信息选项卡
此选项卡显示所选结构的一般信息，例如其名称、样式和描述。您可以使用“名称”编辑框编辑结构的名称，并在此选项卡中为结构选择所需的样式。“对象样式”区域下“样式”和“渲染材质”下拉列表中的选项分别用于选择样式和为结构指定新的渲染材质。
零件特性选项卡
此选项卡显示与所选结构关联的各种特性及其当前值，请参见图 11-28。这些特性定义管道结构的不同属性，包括尺寸、形状、高程调整行为等。
结构特性分为六个类别：“常规”、“几何图形”、“插入井缘行为”、“水力特性”、“集水坑行为”和“零件数据”。“常规”类别中的特性指定结构的一般特性，例如与其关联的曲面和路线的名称。此选项卡中的某些特性是特定于结构的。例如，井缘和集水坑行为特性仅用于连接结构。
“几何图形”类别中的特性确定结构的几何行为，例如其旋转、北距和东距。“插入井缘行为”类别中的特性仅限于连接结构，并指定结构井缘的高程和调整行为。“集水坑行为”类别中的特性指定结构高程、深度和集水坑行为。“水力特性”类别中的特性指定水力坡降线和能量坡降线。“零件数据”类别中的特性指定零件信息，例如零件名称、零件尺寸和零件形状。您可以编辑以黑色显示的特性。但以灰色显示的特性为只读，无法编辑。这是因为指定零件基本特性的特性无法编辑。
连接的管道选项卡
此选项卡显示与所选结构连接的管道的信息。您还可以编辑连接到该结构的不同管道特性。例如，您可以使用此选项卡编辑管道直径、内底高程和坡度。使用此选项卡中的选项，您可以快速编辑管道的特性，并在多根管道进入和退出结构的情况下设置管道入口和出口高程。
规则选项卡
此选项卡用于查看现有规则集和规则值。您可以修改规则集及其关联值，还可以在此选项卡中检查规则的违反状态。要修改规则集，请从“规则集”下拉列表中选择所需的规则集。您也可以编辑现有规则集。为此，请选择“规则集”下拉列表右侧的向下箭头按钮；将显示一个弹出列表。从弹出列表中选择“编辑当前选择”选项；将显示“结构规则集 <规则集名称>”对话框。您可以使用此对话框修改规则的值，以及添加或删除规则。
管道特性
要查看和编辑管道特性，请从图形中选择所需的管道零件并单击鼠标右键；将显示快捷菜单。接下来，从快捷菜单中选择“管道特性”选项；将显示“管道特性 - <管道名称>”对话框。接下来将讨论此对话框中的选项。
信息选项卡
此选项卡显示管道名称、描述和管道样式。
零件特性选项卡
此选项卡显示与管道关联的特性，分为五个不同的类别：“常规”、“几何图形”、“调整大小行为”、“水力特性”和“零件数据”。“常规”类别特性指定管道的一般特征，例如管道流向、曲面以及与管道关联的路线。如果管道未参照任何曲面或路线，则“参照曲面”和“参照路线”特性的“值”字段中将显示“无”值。“几何图形”类别还指定管道的几何行为，例如其方位角、所选管道起点和终点处连接的结构名称等。“调整大小行为”类别指定管道在调整大小时的行为。“水力特性”类别中的特性指定水力坡降线上游、能量坡降线下游和流量。“零件数据”类别中的特性指定各种零件特性，例如零件名称、形状和尺寸。您无法修改以灰色显示的特性，但可以修改以黑色显示的特性和值。
规则选项卡
此选项卡用于查看和更改管道规则集或关联值。您还可以在“状态”列中检查管道零件的状态，以确定规则是否被违反。
