教程 3：检查道路可见性

教程 3：检查道路可见性

在本教程中，您将打开从 CADCIM 网站下载的 c08_c3d_2025_tut 文件，然后检查沿道路的视线。此外，沿道路创建行驶模拟。您还将从道路中提取道路实体。

（预计时间：45 分钟）

完成本教程需要执行以下步骤：

a. 打开文件。

b. 使用视距工具分析道路可见性。

c. 创建行驶模拟。

d. 使用提取道路实体工具提取 AutoCAD 三维实体。

e. 查看提取的道路实体。

f. 保存文件。

打开文件

1. 打开您从 https://www.cadcim.com 下载并保存在 C:c3d_2025 的 c08_c3d_2025_tut.zip 文件。
2. 从“应用程序菜单”中选择“打开”；将显示“选择文件”对话框。
3. 在对话框中，浏览到您保存文件的位置 C:c3d_2025c08_c3d_2025_tut。
4. 选择文件 c08_c3d_2025_tut03.dwg，然后选择“打开”按钮以打开文件。如果显示错误消息，请忽略。

道路可见性分析

1. 在图形中选择道路；功能区中将显示“道路：Road Corridor”选项卡。

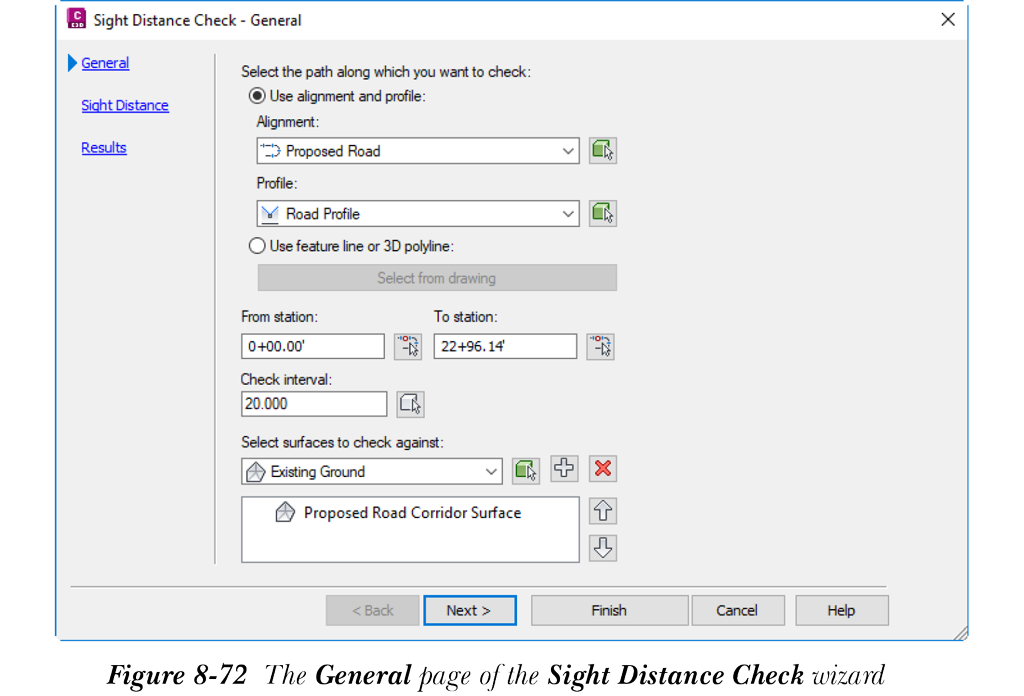

2. 从“道路：Road Corridor”选项卡的“分析”面板中选择“视距”工具；将显示“视距检查”向导的“常规”页面，如图 8-72 所示。

3. 确保选中“使用路线和纵断面”单选按钮。接下来，分别从“路线”和“纵断面”下拉列表中选择“拟建道路”和“道路纵断面”选项。
4. 在“检查间隔”编辑框中输入 25。
5. 从“选择要检查的曲面”下拉列表中选择“Proposed Road Corridor Surface”选项。
6. 选择“下一步”按钮；将显示向导的“视距”页面。
7. 分别在“最小视距”和“视点偏移”编辑框中将最小视距设置为 350，将视点偏移设置为 6.00。
8. 选择“下一步”按钮；将显示向导的“结果”页面。
9. 在“选择要在模型中绘制的项目：”区域中，清除除“可见性视线”和“视点路径”组件之外的所有复选框。

注意

如果与“保存到”编辑框对应的“浏览”按钮处于禁用状态，要启用它，您需要选中“创建视距分析报告”复选框。

10. 选择与“保存到”编辑框对应的“浏览”按钮；将显示“另存为”对话框。
11. 在此对话框中，浏览到以下位置：

C:c3d_2025c08_c3d_2025_tut

12. 在“文件名”编辑框中，输入 c08_c3d_2025_tut03.txt。
13. 选择“保存”按钮；“另存为”对话框将关闭。
14. 在“视距检查”向导的“结果”页面中选择“完成”按钮；向导将关闭，Civil 3D 将针对指定参数执行分析。

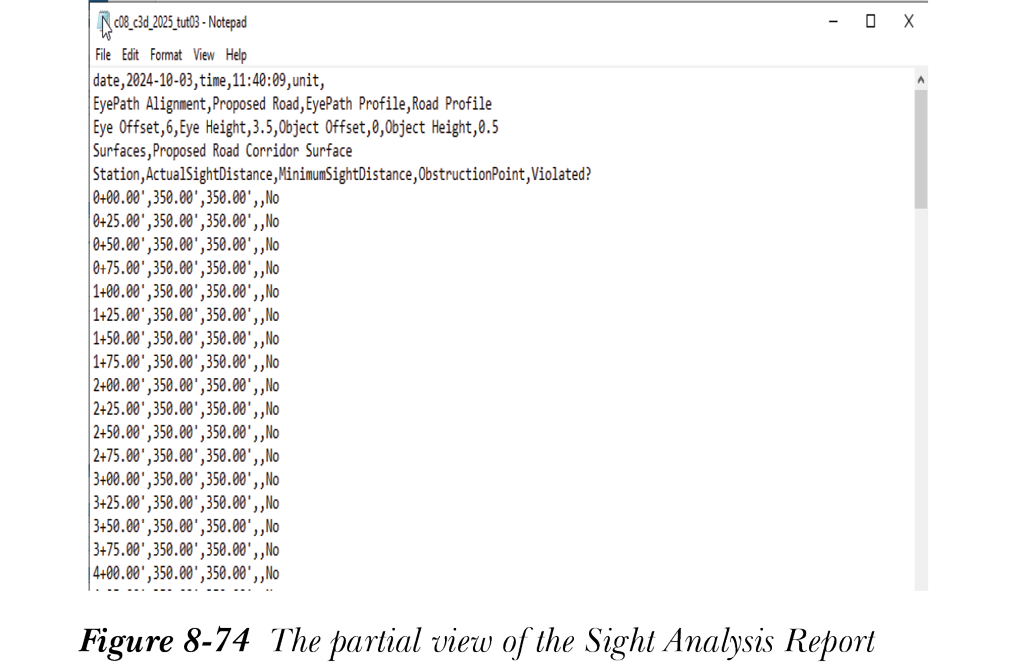

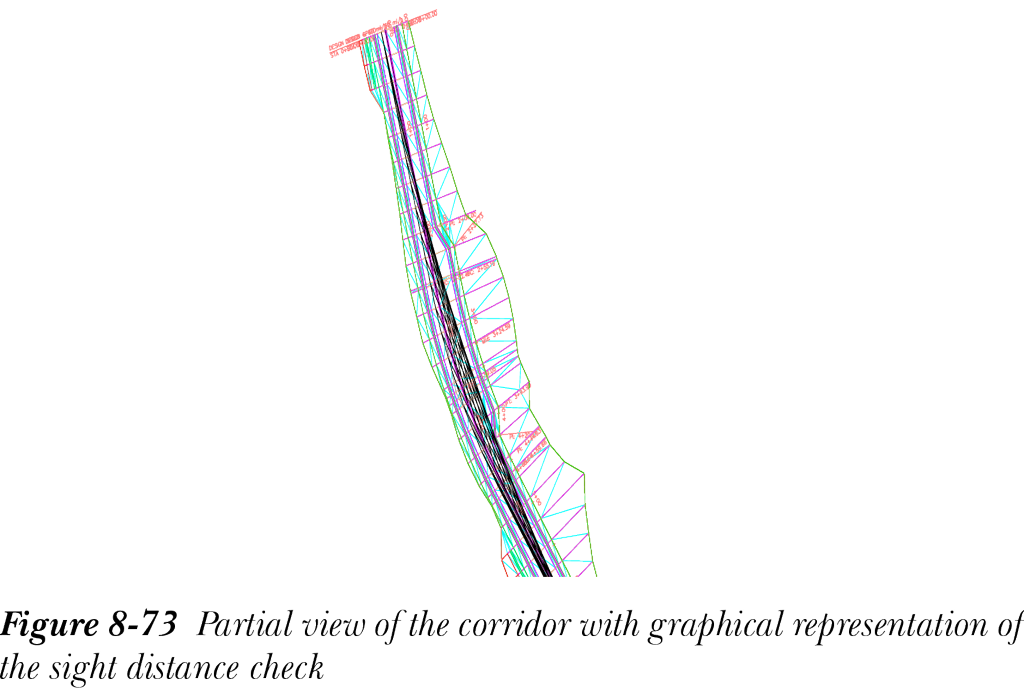

过程完成后，可见性分析的图形表示将添加到道路中，参见图 8-73。请注意，道路现在显示视距检查的组件。定义路径的可见性报告也已创建并保存在向导中指定的文件位置。图 8-74 显示了可见性检查的视距分析报告。

创建行驶模拟

1. 在图形中选择道路模型；功能区中将显示“道路：Road Corridor”选项卡。
2. 从“道路：Road Corridor”选项卡的“分析”面板中选择“行驶”工具；将提示您选择道路要素线。

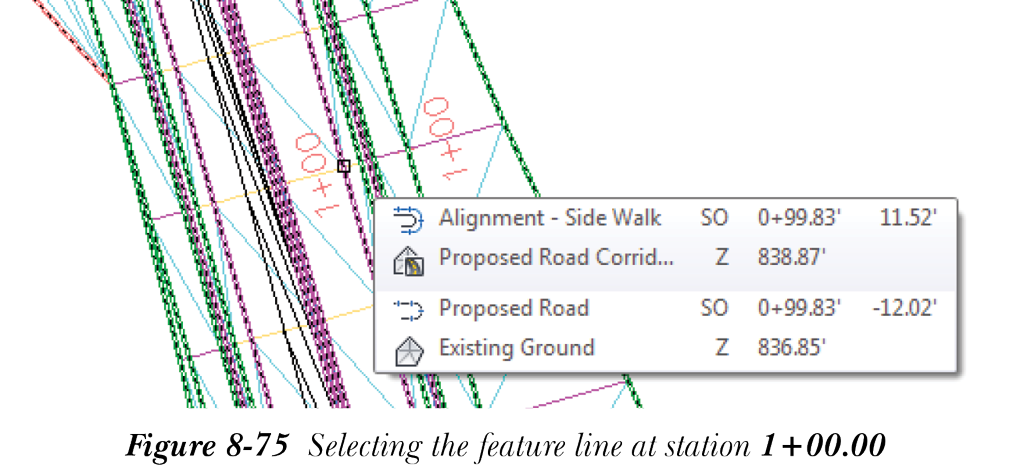

3. 放大到桩号 1+00.00 处，选择右车道外边缘的要素线，如图 8-75 所示；将显示“选择要素线”对话框。
4. 在对话框中，选择 ETW 要素线，然后选择“确定”按钮；对话框将关闭，功能区中将显示“行驶”选项卡。

注意

行驶模拟是一个系统密集型过程，根据您计算机的处理能力，可能需要一些时间。

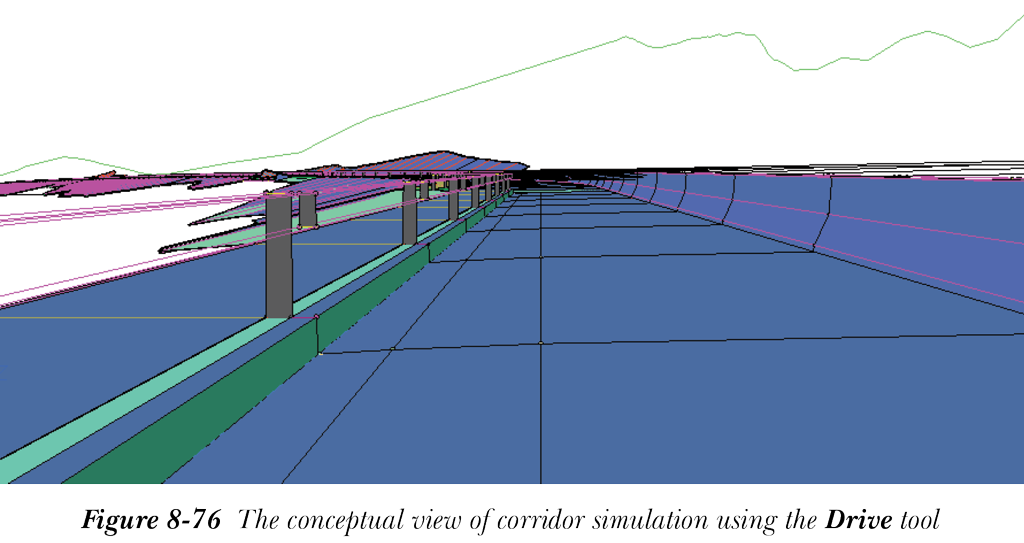

处理完成后，Civil 3D 将创建道路的概念视图并将其显示在图形窗口中，参见图 8-76。

5. 在“视点”面板的“视点偏移”编辑框中，将观察者相对于所选要素线的偏移值设置为 6。
6. 选择“导航”面板中的“循环”按钮以连续播放模拟。
7. 分别在“目标”面板的“目标高度”和“目标偏移”编辑框中将目标高度设置为 2.5，将其偏移设置为 5。
8. 展开“目标”面板，在“目标距离”编辑框中将目标距离设置为 350。接下来，选择“显示目标”按钮。请注意，目标在模拟中以绿色显示。
9. 选择“导航”面板中的“播放/暂停”按钮以播放模拟。
10. 选择“播放/暂停”按钮；模拟将暂停。接下来，选择“反向”按钮并再次选择“播放/暂停”按钮；模拟将反向开始。
11. 模拟完成后，从“行驶”选项卡的“关闭”面板中选择“关闭”按钮；“行驶”选项卡将关闭。

提取道路实体

在本教程的这一部分中，您将从道路模型中提取实体。

1. 从图形中选择道路；将显示“道路：Road Corridor”选项卡。在此选项卡中，从“道路工具”面板中选择“提取道路实体”选项。将提示您选择要导出为实体的道路区域。

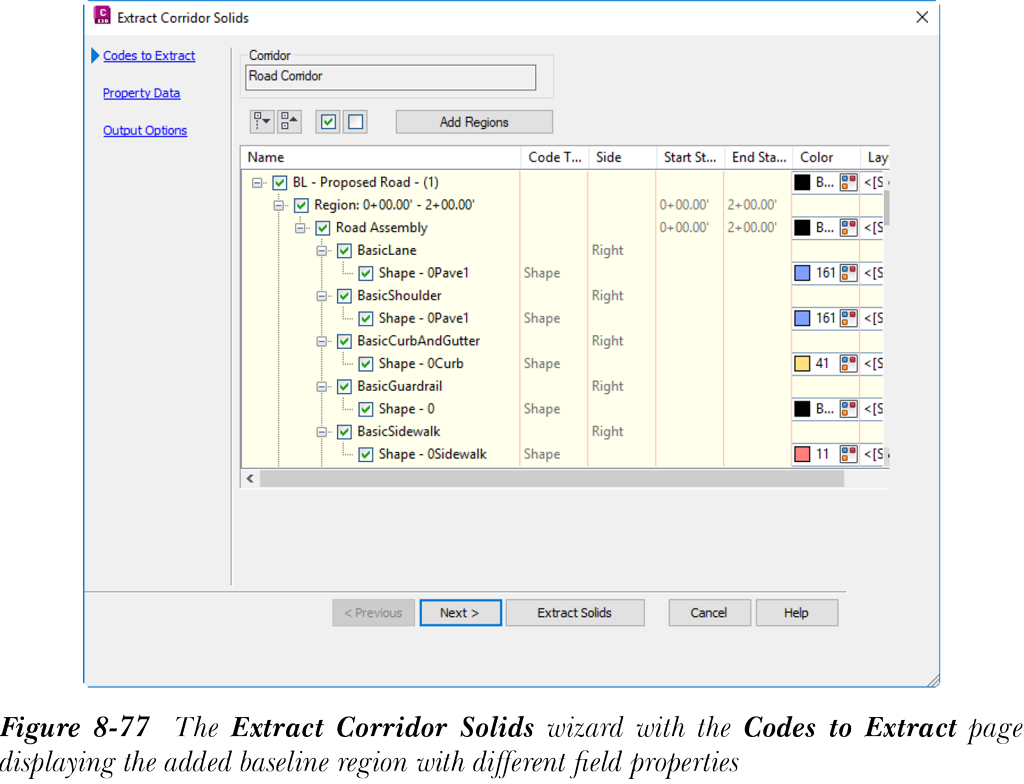

2. 在命令提示下选择“所有区域”；将显示“提取道路实体”向导，如图 8-77 所示。

3. 选择“打开所有造型和链接”按钮，并单击“下一步”按钮两次；将显示“提取道路实体”向导的“输出选项”页面。
4. 在此页面中，从“输出对象类型”下拉列表中选择“AutoCAD 三维实体（基于道路采样）”选项（如果默认未选中）。
5. 在此页面的“输出目标选项”区域中选择“添加到新图形”单选按钮，然后选择编辑框右侧的浏览按钮；将显示“选择输出文件”对话框。
6. 在此对话框中，浏览到位置 C:c3d_2025c08_c3d_2025_tut。在“文件名”编辑框中输入 Extracted corridor model，然后选择“保存”按钮；“选择输出文件”对话框将关闭，指定路径将显示在“输出选项”页面的编辑框中。
7. 选择“提取实体”按钮；“提取道路实体”向导将关闭。

查看提取的道路实体

1. 从“应用程序菜单”中选择“打开”；将显示“选择文件”对话框。
2. 在此对话框中，浏览到您保存文件的位置 C:c3d_2025c08_c3d_2025_tut。
3. 选择 Extracted corridor model.dwg 文件，然后选择“打开”按钮以打开文件。
4. 在命令行中输入 ZE，然后按 Enter 键；提取的道路实体将显示。

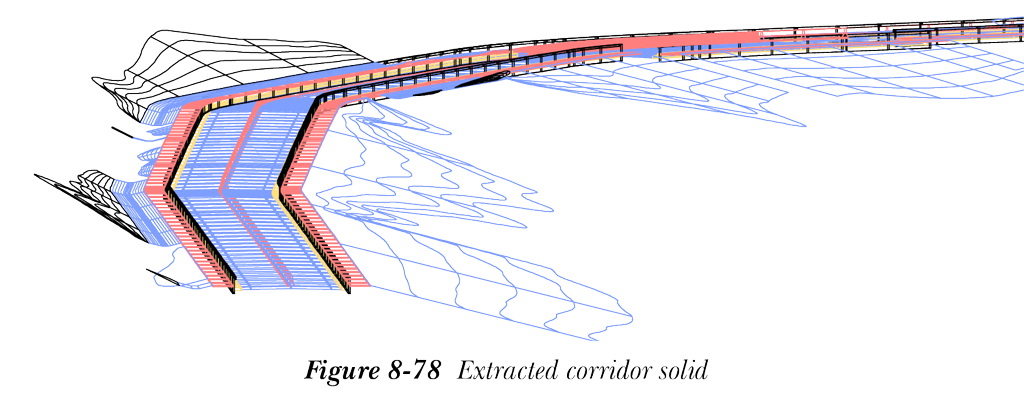

5. 从“视图”选项卡的“导航二维”面板中选择“动态观察”工具，并调整模型方向以在三维视图中查看。图 8-78 显示了三维视图中的提取道路实体。

保存文件

1. 从“应用程序菜单”中选择“另存为”；将显示“图形另存为”对话框。
2. 在此对话框中，浏览到位置 C:c3d_2025c08_c3d_2025_tut。
3. 在“文件名”编辑框中，输入 c08_tut03a。
4. 选择“保存”按钮；文件将以名称 c08_tut03a.dwg 保存在指定位置。
