纵断面特性

纵断面特性

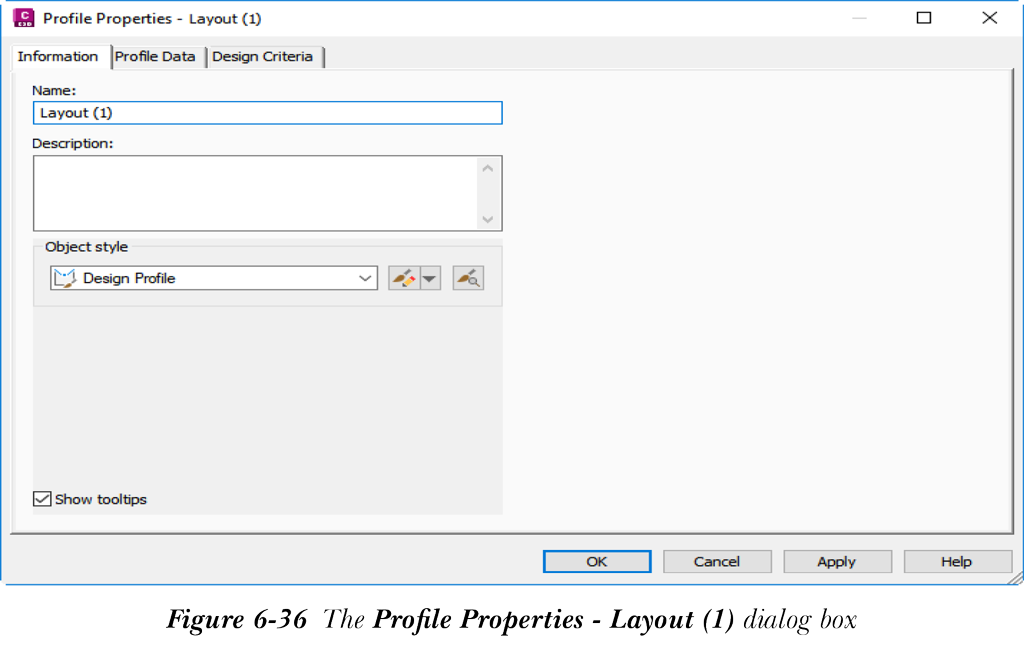

您可以使用“纵断面特性”对话框查看纵断面的纵断面特性和设计准则。要显示“纵断面特性”对话框，请从“修改纵断面”面板中选择“纵断面特性”工具，从图形中选择一个纵断面并按 Enter 键；将显示“纵断面特性 - <纵断面名称>”对话框，如图 6-36 所示。

在此对话框中，“信息”选项卡显示纵断面名称。您可以通过在“名称”编辑框中指定新名称来编辑纵断面名称。您也可以选择在“描述”文本框中输入简短描述。从“对象样式”下拉列表中选择所需的纵断面样式。

“纵断面数据”选项卡以表格形式显示结构纵断面数据，例如纵断面名称、纵断面类型、数据源和偏移距离。要更改表格的显示内容，请在表格区域中右键单击；将显示包含列名称的快捷菜单。在此菜单中，勾选或清除您希望在表格中显示或隐藏的所需列名称；菜单将关闭，表格将更新以反映更改。您还可以在“纵断面数据”选项卡中修改纵断面样式、更新模式和纵断面图层的设定。

“设计准则”选项卡可帮助您查看用于创建设计纵断面的设计准则。如果尚未将设计准则应用于纵断面，请选择“使用基于准则的设计”复选框并选择设计准则文件。要应用设计检查，请选择“使用设计检查集”复选框，然后从“使用设计检查集”下拉列表中选择所需的设计检查集。

注意

如果父水平路线未指定任何设计准则，则您也无法为其纵断面指定设计准则。

“纵断面锁定”选项卡显示用于将纵断面锚定到路线的选项。此选项卡中的“将纵断面几何图形点锚定到路线几何图形点”单选按钮将每个纵断面的几何图形点锁定到前一曲线的几何图形点。如果对水平路线进行了更改，则纵断面几何图形点的高程将保持不变，并且图元将按指定进行修改或删除。如果您选择“修改受影响的图元”单选按钮，“通知哪些图元受影响”复选框将启用。默认情况下，此复选框处于选中状态。因此，每当图元受到影响时，您都会收到通知。“将纵断面锚定到路线起点”单选按钮将纵断面锁定到路线的起点。如果对水平路线进行了更改，这些更改不会反映在纵断面中，并且它们将保持锁定到路线起点桩号。

注意

在 PVI 模式下工作时，通知不会显示在“全景”窗口中。
