路权 (ROW) 地块

路权 (ROW) 地块

路权地块是一种通常表示可用于道路、人行道或其他公用设施用途的土地的地块。它通常用于社区，并由当地政府或市政当局维护。在 Civil 3D 中，路权地块创建为沿路线每一侧的等宽地块。

创建路权地块

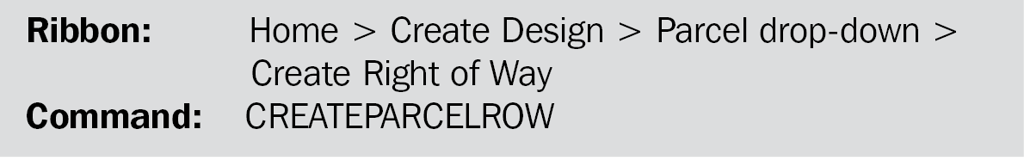

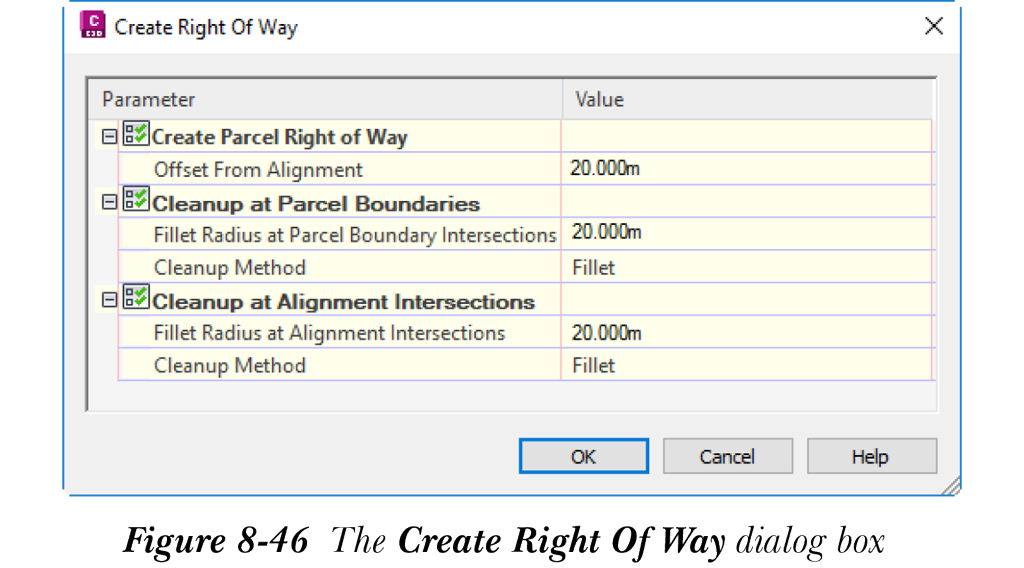

要创建路权地块，您需要创建表示与场地关联的道路或人行道的路线。创建路线后，从“常用”选项卡的“创建设计”面板下的“地块”下拉列表中选择“创建路权”工具；系统将提示您选择地块。选择地块并按 Enter 键；将显示“创建路权”对话框，其中显示了从路线两侧偏移地块边界的各种参数，如图 8-46 所示。

创建地块路权

在“从路线偏移”的值字段中指定路权每一侧距路线的偏移距离。

地块边界处清理

指定地块边界交点处的圆角半径或倒角距离。如果为“清理方法”选项选择“无”选项，则不会在地块边界交点处使用清理。如果为“清理方法”选择“圆角”选项，则将在地块边界交点处使用圆角，该圆角通过一条与边界相切的圆弧连接地块边界，其半径在“地块边界交点处的圆角半径”值字段中指定。同样，通过使用“倒角”选项，将在地块边界交点处使用倒角，该倒角通过一条斜线连接地块边界，其倒角距离在“地块边界交点处的圆角半径”值字段中指定。

路线交点处清理

指定路线交点处的圆角半径或倒角距离。如果在“清理方法”下拉列表下选择“无”选项，则不会在路线交点处使用清理。通过为“清理方法”使用“圆角”选项，将在路线交点处使用圆角，通过一条与边界相切的圆弧连接路线边界，其半径在“路线交点处的圆角半径”值字段中指定。同样，通过使用“倒角”选项，将在路线交点处使用倒角，通过一条斜线连接路线边界，其倒角距离在“路线交点处的圆角半径”值字段中指定。
