第 3 章：使用曲面

完成本章后，您将能够：

• 创建不同类型的曲面
• 通过添加数据创建曲面
• 从不同来源添加数据
• 创建和编辑曲面样式
• 应用曲面特性

曲面

在 Civil 3D 中，曲面被视为一个构建块，由三角网或栅格数据创建而成。曲面上的每个三角形都是通过连接三个最近的高程点创建的。此外，每个三角形都有一个确定的坡度。

曲面是任何 Civil 3D 项目的基本要求。项目中生成的所有体积计算、纵断面、道路、横断面和放坡对象都基于所创建的曲面。您可以通过导入三角不规则网（TIN）文件、数字高程模型（DEM）文件、点、点文件、现有 AutoCAD 对象、等高线、断裂线、点编组中的数据来创建曲面，也可以从 Google Earth 创建曲面。

曲面的类型

Civil 3D 中有四种类型的曲面：TIN 曲面、TIN 体积曲面、栅格曲面和栅格体积曲面。TIN 体积曲面和栅格体积曲面用于计算体积。接下来将讨论曲面的类型。

TIN 曲面

TIN 曲面是通过对点进行三角剖分生成的。TIN 曲面是一组连续且不重叠的三角形。构成曲面三角形的边连接各点，形成不规则的三角网。三角形的每条边由两个顶点限定。曲面中的每个顶点都有确定的坐标和高程。曲面上任意点的高程通过插值该点所在三角形顶点的高程来计算。TIN 曲面主要用于不规则且多变的曲面，例如河流、道路等。

TIN 体积曲面

TIN 体积曲面是通过计算两个曲面（基准曲面和比较曲面）之间的差值创建的。TIN 体积曲面用于计算两个曲面（基准曲面和比较曲面）之间的挖方、填方和净体积。TIN 体积曲面中任意点的高程由该点处基准曲面与比较曲面的高程差来定义。

栅格曲面

栅格曲面由位于栅格上的点创建而成。栅格由按规则间隔分布、带有高程信息的点组成。您可以创建或导入栅格曲面。您也可以使用栅格曲面来映射地形均匀的曲面。

栅格体积曲面

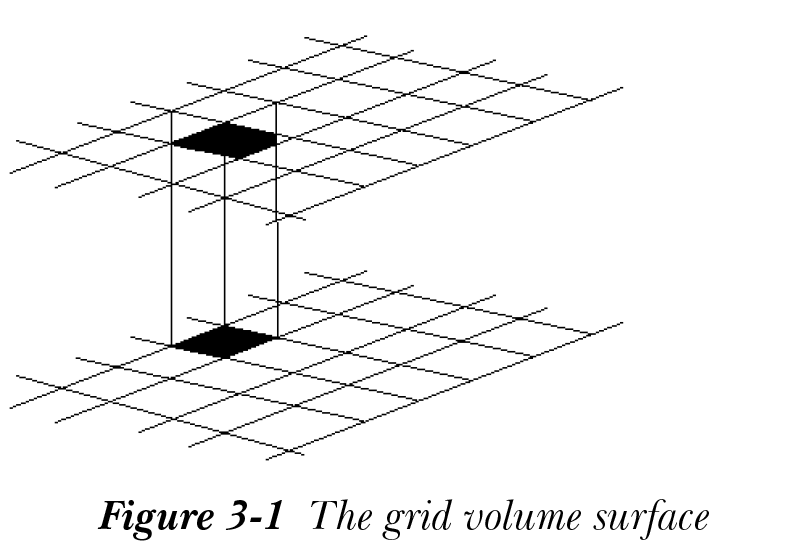

栅格体积曲面是通过计算比较曲面与覆盖其上的基准曲面之间的差值创建的。栅格体积曲面的高程值是比较曲面与基准曲面高程值之间的差值。栅格体积曲面可帮助您快速生成可用于迭代场地设计的体积。图 3-1 显示了一个栅格体积曲面。
