采样线特性

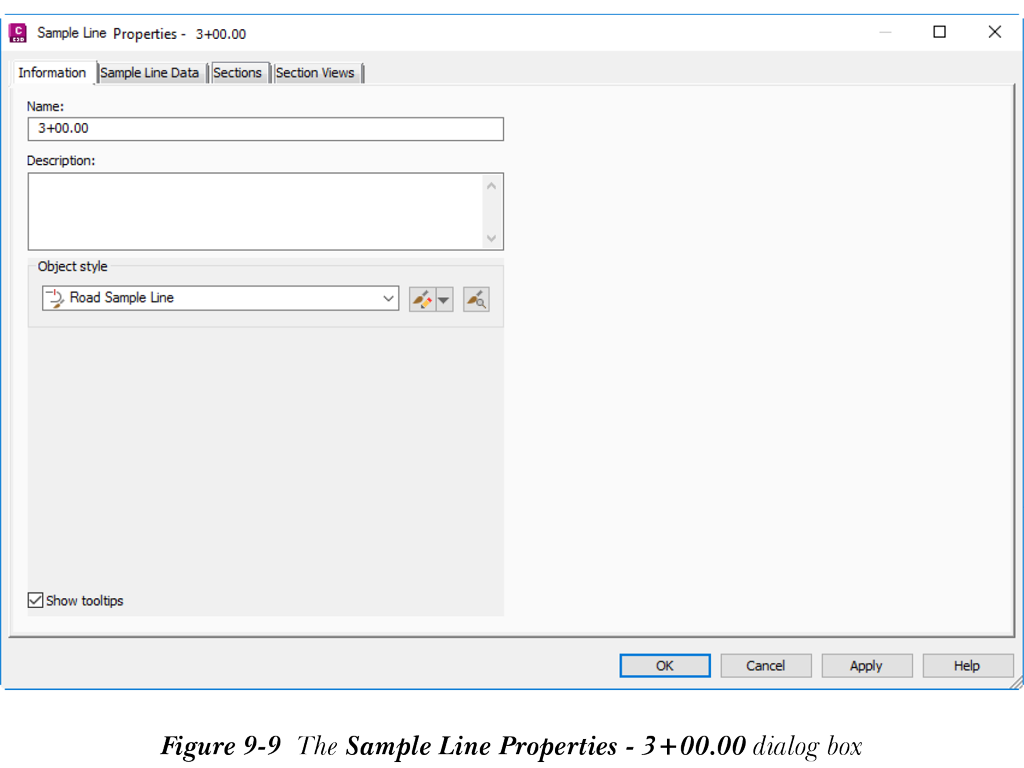

要查看和编辑采样线的特性，请从图形中选择所需的采样线并单击右键；将显示快捷菜单。从快捷菜单中选择“采样线特性”选项；再次从图形中选择所需的采样线；“采样线特性”对话框将显示，如图 9-9 所示。

或者，要调用“采样线特性”对话框，请展开与所需采样线关联的“采样线编组”子节点。在所需采样线上单击右键；将显示快捷菜单。从快捷菜单中选择“特性”选项；“采样线特性”对话框将显示。接下来将讨论此对话框中的选项卡。

信息选项卡

“信息”选项卡用于在“名称”编辑框中编辑采样线的名称。您可以从“对象样式”下拉列表中选择一个选项，以指定采样线的样式。

采样线数据选项卡

“采样线数据”选项卡用于查看采样线特性。在此选项卡中，“锁定到桩号”复选框默认处于选中状态。因此，采样线相对于路线上桩号的相对位置将保持不变。如果在选中“锁定到桩号”复选框的情况下更新路线的几何图形，则采样线相对于路线桩号的位置将保持不变。

清除该复选框将允许采样线保持在其位置。采样线将保持其几何图形，并重新计算其与路线相交处的桩号。

横断面选项卡

“横断面”选项卡显示用于创建横断面图的采样线特性。您可以在此选项卡中修改采样线的更新模式、图层和样式。此选项卡中的“偏移”列指定沿采样线创建的横断面图的左侧和右侧偏移值。“高程”列指定使用采样线创建的横断面的最小和最大高程。

横断面图选项卡

“横断面图”选项卡用于查看和编辑与采样线关联的横断面图的特性。使用此选项卡，您可以修改从采样线创建的横断面图的图层和样式。
