选择与编辑道路桩号

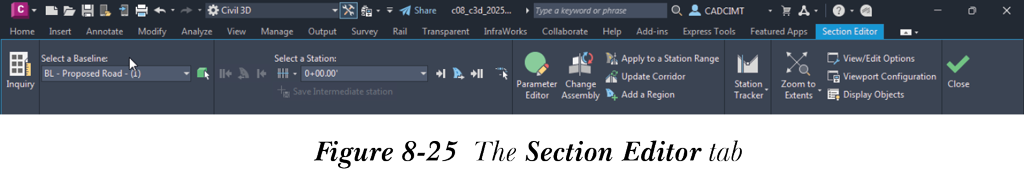

创建道路后，您可以查看并编辑道路在各桩号处的横断面。要编辑横断面，请从“修改”选项卡的“设计”面板中选择“道路”工具；将显示“道路”选项卡。接下来，从“修改道路横断面”面板中选择“横断面编辑器”工具；将显示“横断面编辑器”上下文选项卡，如图 8-25 所示。您可以使用“横断面编辑器”选项卡中的各种工具查看并编辑道路横断面。接下来将讨论此选项卡中的按钮。
选择道路的基线和偏移
您可以为道路指定要查看或编辑横断面的基线或控制偏移。为此，请在“横断面编辑器”选项卡的“基线与偏移”面板中，从“选择基线”下拉列表中选择所需的基线名称。或者，您也可以通过选择下拉列表右侧的按钮，然后从图形中拾取点，从图形中选择路线。
选择桩号
您可以使用“桩号选择”面板中提供的各种按钮来显示道路横断面的桩号。接下来将讨论这些按钮。
起始桩号
选择“转到第一个桩号”按钮，以显示道路基线在第一个桩号处的横断面。
上一个桩号
选择“转到上一个桩号”按钮，以查看道路基线在上一个桩号处的横断面。
下一个桩号
选择“转到下一个桩号”按钮，以查看道路在当前桩号之后桩号处的横断面。您也可以从“选择桩号”下拉列表中选择下一个或上一个桩号。
结束桩号
选择“转到最后一个桩号”按钮，以显示道路在最后一个桩号处的横断面图。
转到上一个区域

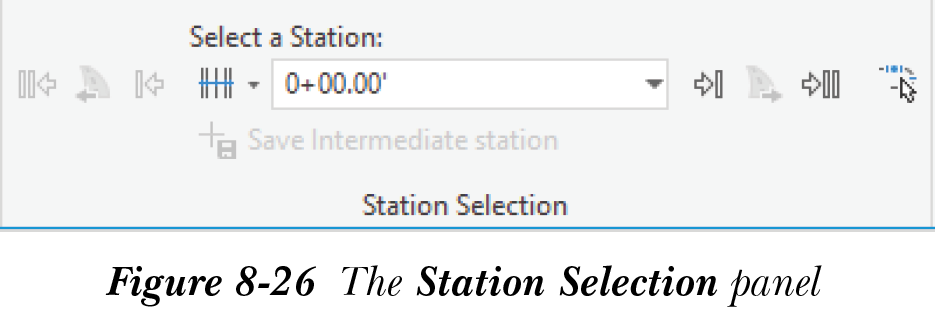

选择此按钮可在横断面图中显示道路的上一个区域，请参见图 8-26。该区域的最后一个桩号将显示在“选择桩号”下拉列表中。
转到下一个区域
选择此按钮可在横断面图中显示道路下一个区域的第一个桩号。道路下一个区域的第一个桩号将显示在“选择桩号”下拉列表中。
桩号类型下拉列表
此下拉列表允许您指定将在“选择桩号”下拉列表中显示的桩号。如果选择“所有基线桩号”选项，则“选择桩号”下拉列表将显示基线的所有桩号。如果选择“区域桩号”选项，则“选择桩号”下拉列表将显示道路所选区域的所有桩号列表。同样，您可以选择“替代桩号”和“非区域桩号”选项，以在“选择桩号”下拉列表中显示相应的桩号。
保存中间桩号
选择此按钮后，您将能够保存已在道路中添加的中间桩号。此外，保存中间桩号后，它将显示在“选择桩号”下拉列表中。
编辑道路横断面
有多种工具可用于编辑道路横断面。这些工具位于“横断面编辑器”上下文选项卡的“道路编辑工具”面板中。接下来将讨论此面板和“视图工具”面板中用于编辑道路的一些工具。
参数编辑器

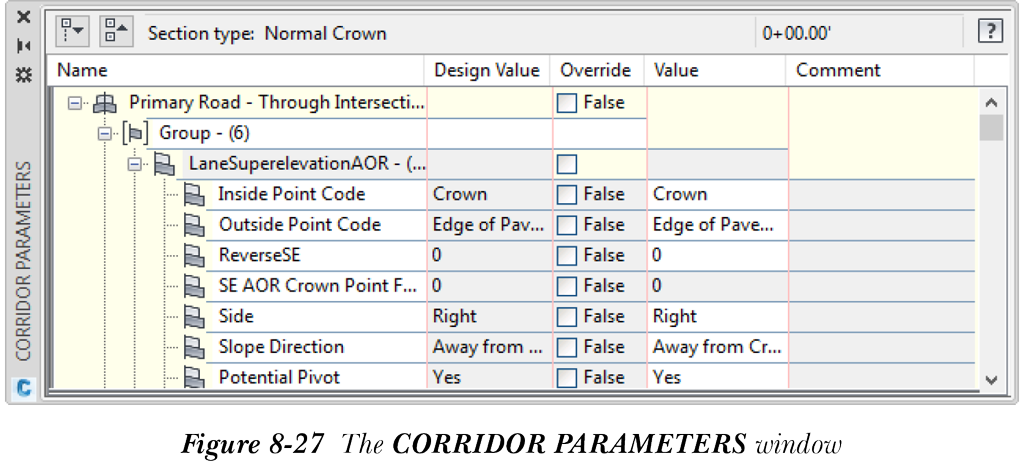

此按钮允许您修改已为道路定义的子装配的参数。从“道路编辑工具”面板中选择此按钮，以显示“道路参数”窗口，请参见图 8-27。在此窗口中，“设计值”列显示已为子装配参数设置的值。
您不能直接编辑“设计值”列中的参数值。要替代“设计值”列中的值，请在“值”列相应单元格中输入新值。这将替代“设计值”列中的值。“设计值”列现在将显示更新后的值，并带有 (i) 符号，表示该单元格中的值已被替代，并且“替代”列中的相应单元格显示为 True，且复选框处于选中状态。
“道路参数”窗口表格中的“注释”列用于添加任何附加信息。在此列中，您可以添加注释以供进一步参考。
注
“道路参数”窗口中“替代”列的默认值为 False，且复选框处于清除状态，请参见图 8-27。
要在功能区中显示“横断面编辑器”选项卡，请在图形中选择所需道路并单击鼠标右键；将显示快捷菜单。从快捷菜单中选择“修改道路横断面”选项；将显示级联菜单。从级联菜单中选择“道路横断面编辑器”；“横断面编辑器”选项卡将显示在功能区中。
更改装配

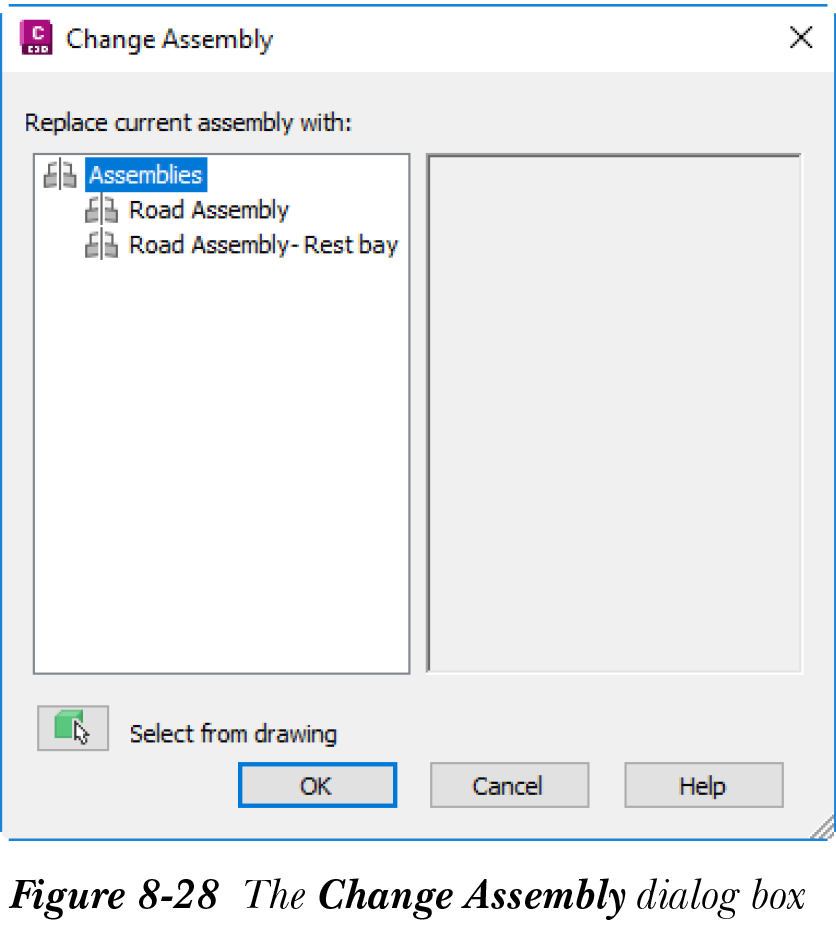

此工具用于将给定道路区域中使用的装配替换为另一个装配。为此，请从“道路编辑工具”面板中选择“更改装配”工具；将显示“更改装配”对话框，如图 8-28 所示。在此对话框中，从“替换当前装配”列表框中选择所需的装配。或者，您可以选择“从图形中选择”按钮，从图形区域中选择装配。接下来，选择“确定”按钮关闭对话框，并等待过程完成。过程完成后，您会注意到横断面编辑器显示了替换后的装配。
应用到桩号范围
此工具用于应用通过全景窗口编辑器或夹点编辑在子装配中所做的替代。为此，请从“道路编辑工具”面板中调用“应用到桩号范围”对话框工具；将显示“应用到桩号范围”对话框。在此对话框中，分别在“起始桩号”和“结束桩号”编辑框中指定起始桩号和结束桩号。默认情况下，“起始桩号”和“结束桩号”编辑框中分别选择第一个和最后一个桩号。选择“确定”按钮关闭对话框，并等待过程完成。您可以在图形中查看已应用更改的道路。
添加点
此工具用于在任何连接的中点处添加点。从“道路编辑工具”面板中选择“添加点”工具；系统将提示您指定要添加点的连接。从显示的横断面图中选择连接。接下来，系统将提示您指定点代码；在命令行中指定点代码，然后按 Enter 键。该点将添加到所选连接的中间位置。
“道路编辑工具”面板中还有多种其他工具可用于编辑道路横断面，例如“添加连接”、“添加子装配”、“删除点”、“删除连接”和“删除子装配”。您可以使用这些工具执行各种编辑操作。
查看/编辑选项

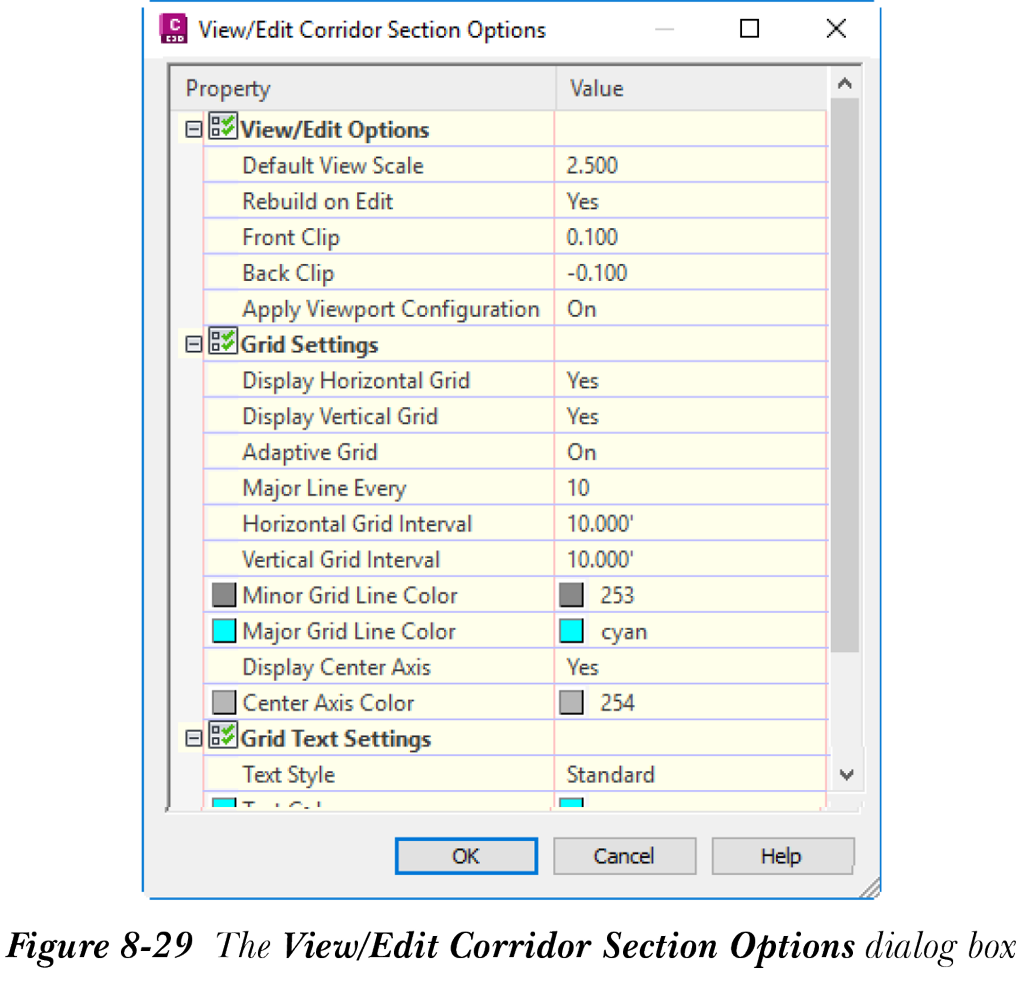

您可以使用此工具为栅格、栅格文字和默认样式指定各种特性。为此，请从“视图工具”面板中选择“查看/编辑选项”工具；将显示“查看/编辑道路横断面选项”对话框，请参见图 8-29。接下来将讨论此对话框中的特性。
使用“查看/编辑选项”节点中的“默认视图比例”特性来指定查看道路横断面时要使用的比例因子。要编辑此值，请单击“查看/编辑选项”节点的“默认视图比例”特性的“值”字段，在编辑框中输入所需值，然后按 Enter 键。
使用“编辑时重建”工具，可在您使用“横断面编辑器”选项卡中的工具编辑子装配时自动重建道路模型。单击“编辑时重建”特性的“值”单元格；将显示下拉列表。从下拉列表中选择“是”选项。这样，当您编辑道路模型中指定的子装配时，将自动更新道路模型。
您可以指定道路横断面中三维对象的可见范围，该范围是从采样横断面向前或向后测量的。为此，请单击“前剪裁”或“后剪裁”特性的“值”字段，在相应的编辑框中更改剪裁范围的值，然后按 Enter 键。
您还可以在多个视口中设置桩号追踪器的显示。为确保桩号追踪器显示在视口中，请单击“应用视口配置”特性的“值”字段以显示下拉列表。
使用道路横断面视图的“代码集样式”参数指定代码的样式。要编辑新值，请单击“代码集样式”特性的“值”字段；将显示“浏览”按钮。现在，选择此按钮；将显示“代码集样式”对话框。从下拉列表中选择所需选项，然后选择“确定”按钮以应用所选的代码集样式。
在“查看/编辑道路横断面选项”对话框中，您还可以设置栅格和栅格文字的各种设定。在此对话框中设置参数，然后选择“确定”按钮以接受这些设定。
