第 6 章：使用纵断面
完成本章后，您将能够：
- 理解纵断面的概念
- 创建曲面纵断面
- 创建布局纵断面
- 创建多重纵断面、堆叠纵断面和快速纵断面
- 创建纵断面标签样式和视图样式
- 创建数据带集和数据带样式
- 使用纵断面特性
纵断面

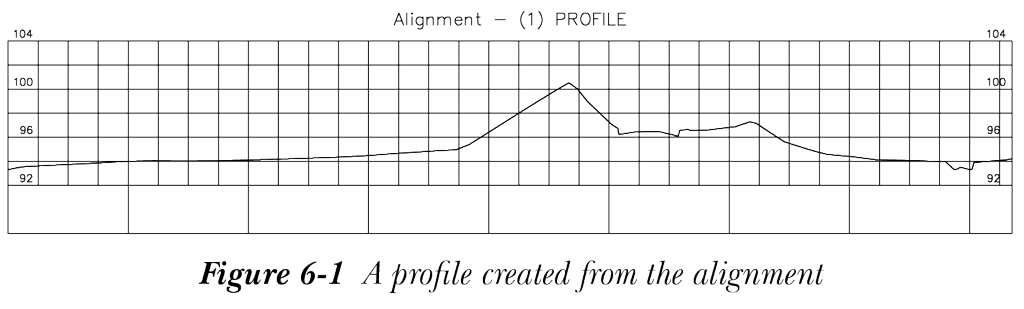

路线和纵断面是道路设计项目的主要组成部分。纵断面是沿水平路线的曲面高程的图形表示，如图 6-1 所示。它们可帮助您查看沿指定路线的地形。纵断面图对象用于存储和显示有关纵断面的信息。它显示并维护纵断面及其相关信息，例如它所表示的路线长度、起点和终点以及桩号和高程数据。此外，纵断面图对象还创建并控制用于显示纵断面数据的实际网格，以及您想要显示的数据带。
纵断面的类型
纵断面有多种类型，接下来将逐一讨论。
现有地面/曲面纵断面
现有地面（EG）纵断面是从现有曲面创建的，显示沿所需路线的曲面高程变化。
完工地面/布局/设计/建议纵断面
完工地面（FG）纵断面是从现有曲面创建的。此类纵断面基于特定的设计要求创建。您可以使用“纵断面布局工具”工具栏绘制 FG 纵断面，其方式与使用“路线布局工具”工具栏创建路线相同。您将在本章后面学习如何使用“纵断面布局工具”工具栏。
叠加纵断面
叠加纵断面是通过将一个纵断面图叠加到另一个纵断面图上而创建的。
道路纵断面
道路纵断面是从道路的要素线创建的。纵断面可以显示在单个纵断面图或多个纵断面图中。单个纵断面图在单个纵断面图中显示沿路线的所选桩号的高程变化（纵断面）。而多个纵断面图则在各个纵断面图网格中显示纵断面的较短分段。多个纵断面图中显示的所有纵断面图网格将具有一致的长度和比例。
创建曲面纵断面

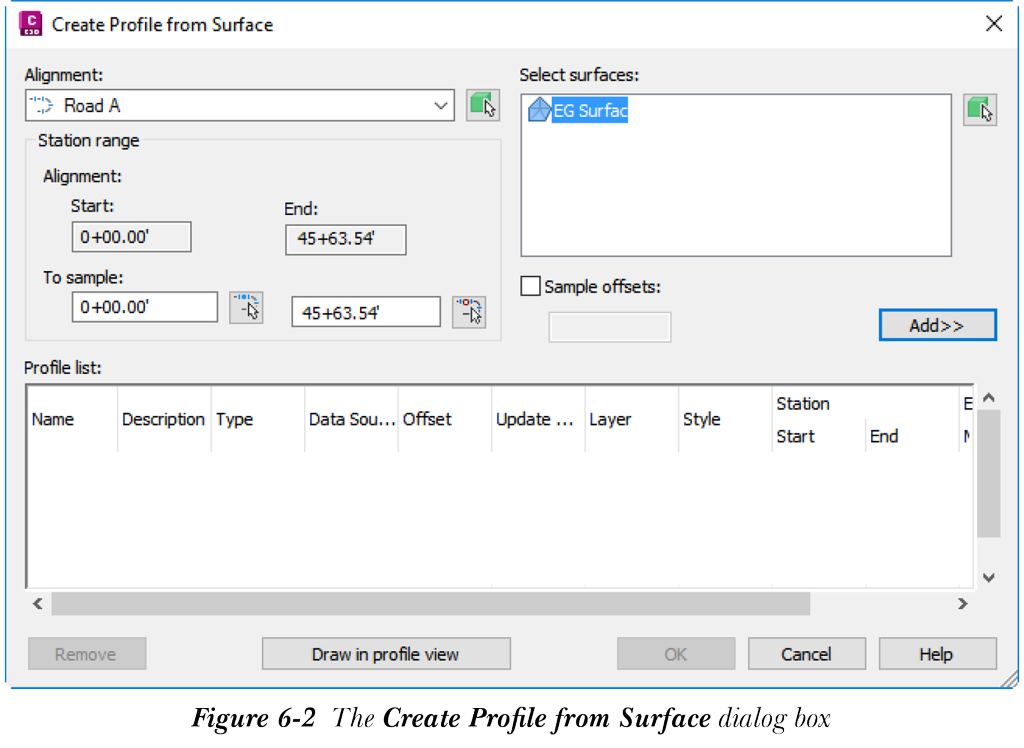

您可以创建曲面纵断面并分析沿水平路径的高程。要创建曲面纵断面或现有地面（EG）纵断面，请从“创建设计”面板中选择“创建曲面纵断面”工具；将显示“从曲面创建纵断面”对话框，如图 6-2 所示。
注
仅当图形中存在曲面对象和路线对象时，才会调用“从曲面创建纵断面”对话框。
从“路线”下拉列表中，选择要沿其创建纵断面的路线。接下来，从“选择曲面”列表框中选择所需的曲面。要选择多个曲面，请按住 CTRL 键并选择所需的曲面。“桩号范围”区域中“起点”和“终点”编辑框中显示的值分别表示路线的起点和终点桩号，您无法编辑这些值。默认情况下会为创建纵断面选择这些值。如果您需要在默认桩号以外的桩号之间创建纵断面，请选择“要采样”编辑框右侧的按钮，然后直接从路线上拾取桩号。或者，您可以在编辑框中键入所需的桩号值。接下来，选择“添加”按钮；纵断面将添加到“纵断面列表”列表框中。您还可以为沿路线的偏移创建曲面纵断面。为此，请选中“要采样”编辑框旁边的复选框，然后在“采样偏移”编辑框中输入偏移距离。只有在选中“采样偏移”编辑框旁边的复选框后，该编辑框才可用。接下来，选择“添加”按钮，将偏移纵断面添加到“纵断面列表”列表框中。请注意，您只能查看和编辑当前纵断面的纵断面数据。要从“纵断面列表”列表框中删除纵断面，请从中选择该纵断面，然后选择“删除”按钮。请注意，以这种方式删除的纵断面无法在纵断面图中绘制。
注
您也可以从“浏览”选项卡中删除纵断面。为此，请展开“路线”节点下的“纵断面”子节点。现在，选择所需的纵断面并单击鼠标右键；将显示一个快捷菜单。从快捷菜单中选择“删除”选项；该纵断面将被删除。
现在，选择“确定”按钮；“从曲面创建纵断面”对话框将关闭，并显示“全景”窗口及一条消息。此时，纵断面仅被采样但未显示，它将被添加到“浏览”选项卡中“路线”>“中心线路线”>“<路线名称>”>“纵断面”子节点下。如果创建了偏移路线，则纵断面将被采样并添加到“路线”>“偏移路线”>“<路线名称>”>“纵断面”子节点下。
注
输入负偏移值时，偏移纵断面将显示在原始纵断面下方。
创建纵断面图

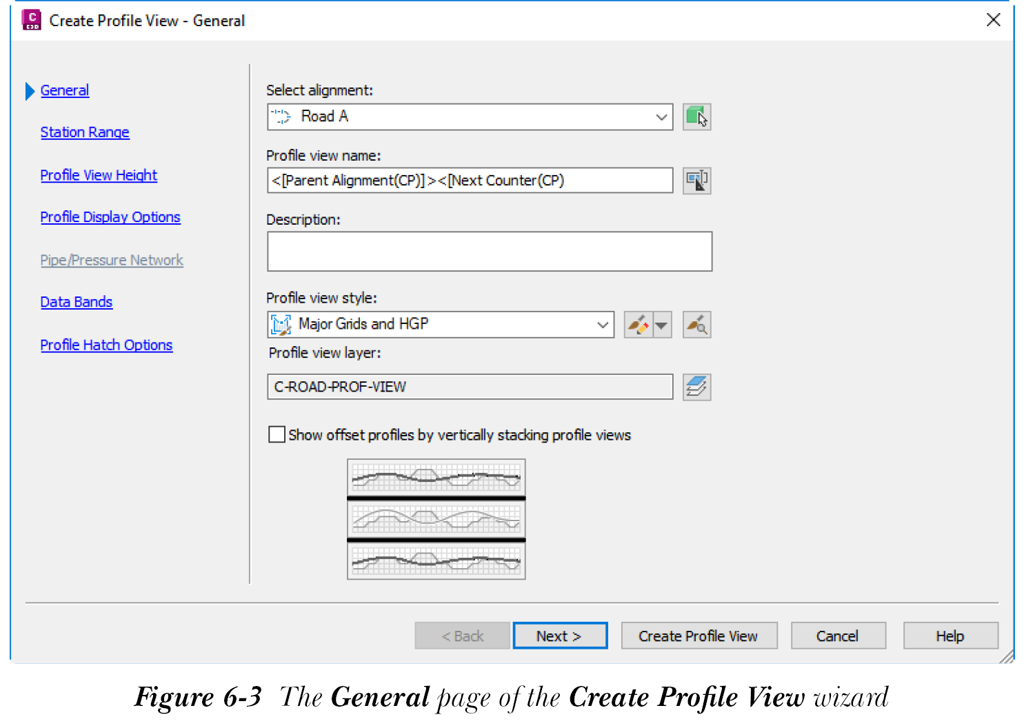

要查看纵断面，必须将其绘制在纵断面图中。要创建纵断面图，请从“常用”>“纵断面和横断面视图”>“纵断面图”下拉列表中选择“创建纵断面图”工具；将显示“创建纵断面图”向导的“常规”页面，如图 6-3 所示。您将使用此向导创建纵断面图。接下来将讨论此向导的各个页面。
注
您也可以通过选择“从曲面创建纵断面”对话框中的“在纵断面图中绘制”按钮来调用“创建纵断面图”向导。
常规页面
此页面中的选项用于指定基本的纵断面图信息，例如纵断面图名称、样式和路线。从“选择路线”下拉列表中选择父路线的名称。或者，选择相应的“从图形中选择”按钮，直接从图形中选择路线。纵断面图将通过采样此路线来创建。
接下来，在“纵断面图名称”编辑框中输入纵断面图的名称。您也可以选择在“描述”文本框中输入简短的纵断面描述。“纵断面图样式”下拉列表显示默认的纵断面图样式。您可以从此下拉列表中选择所需的纵断面图样式。您也可以创建新的纵断面图样式或编辑默认视图样式。要编辑或创建样式，请选择此下拉列表右侧的向下箭头按钮以显示弹出列表。接下来，从弹出列表中选择所需的选项以编辑或创建新的纵断面图样式。“纵断面图图层”文本框显示将在其上创建纵断面图的默认图层。选择此选项右侧的按钮以显示“对象图层”对话框。您可以使用此对话框修改图层。
选中“通过垂直堆叠纵断面图显示偏移纵断面”复选框以创建堆叠纵断面图。堆叠纵断面图是一组相关纵断面图的集合，其中偏移纵断面图单独绘制，并垂直放置在中心线纵断面图的上方或下方。请注意，选中此复选框后，向导左侧窗格中将显示指向“堆叠纵断面”页面的链接。

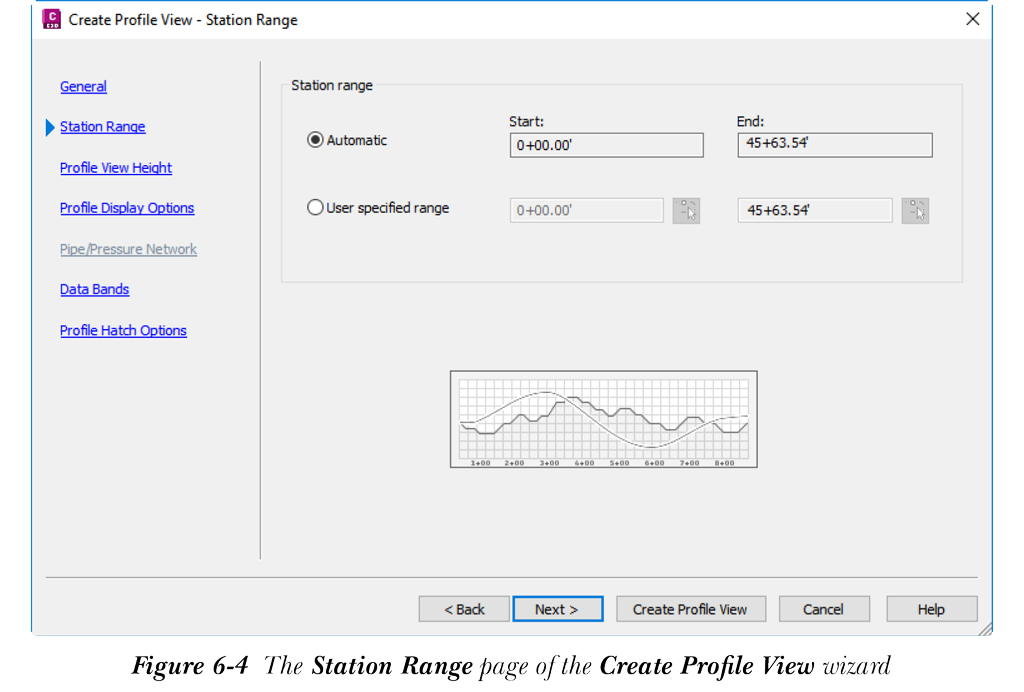

在“常规”页面中指定了基本纵断面信息后，选择“下一步”按钮；将显示“创建纵断面图”向导的“桩号范围”页面，如图 6-4 所示。
桩号范围页面
向导的“桩号范围”页面用于指定绘制纵断面图所沿的桩号范围。如果您的路线很长，而您只想为少数几个桩号创建纵断面图，则可以使用“桩号范围”页面中的选项指定桩号范围来实现，请参见图 6-4。
在此页面的“桩号范围”区域中，默认选中“自动”单选按钮。这表示纵断面图将从父路线的起点桩号绘制到终点桩号。在“桩号范围”区域中选择“用户指定范围”单选按钮，以根据需要指定桩号范围。选中该单选按钮后，相应的编辑框将变为活动状态。在编辑框中输入所需桩号范围的起点和终点桩号值。或者，您可以选择编辑框右侧的按钮，通过直接从图形中选择路线桩号来指定桩号范围。

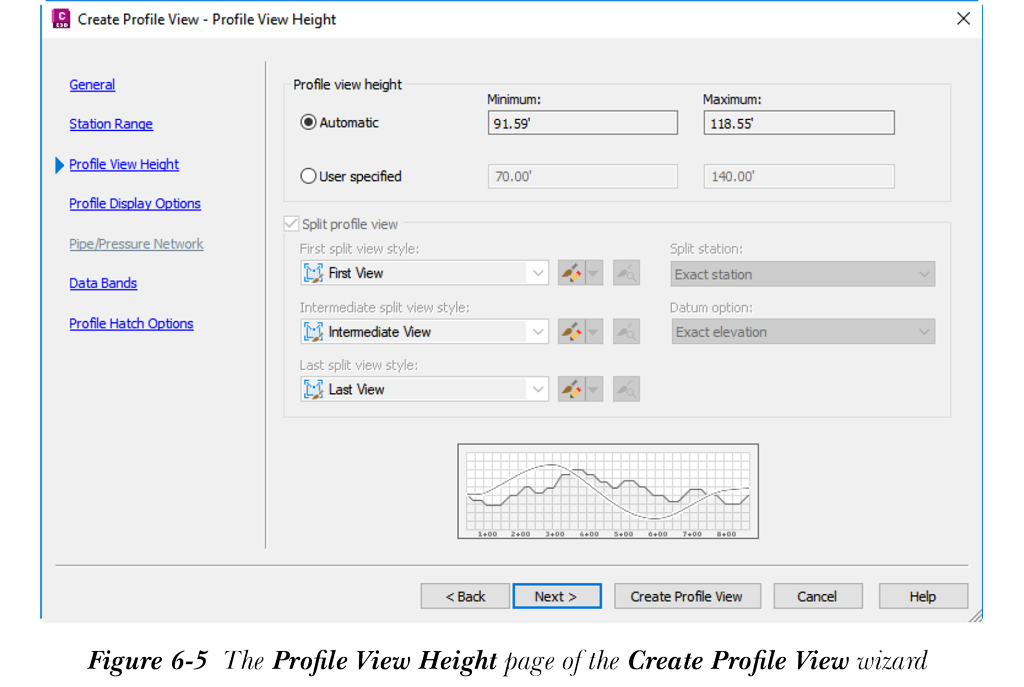

在“桩号范围”页面中指定桩号范围后，选择“下一步”按钮；将显示“纵断面图高度”页面，如图 6-5 所示。
纵断面图高度页面
此页面用于指定纵断面图的高度以及拆分纵断面图的设定（如果需要）。“纵断面图高度”区域中默认选中“自动”单选按钮，并显示最高纵断面图的全高，请参见图 6-5。您可以在此区域中选择“用户指定”单选按钮，以分别在“最小值”和“最大值”编辑框中指定纵断面图的最小和最大高度。
注
如果纵断面图的高度超出指定值，则视图将被拆分或裁剪。
在“拆分纵断面图”区域中，您可以指定用于拆分纵断面图的设定。如果您在“纵断面图高度”区域中选择“用户指定”单选按钮，则此页面中的“拆分纵断面图”复选框将被激活。
在此区域中，从“第一个拆分视图样式”下拉列表中选择纵断面图样式，以指定第一个拆分纵断面图分段的显示样式。纵断面图样式通过指定网格间距、视图方向和纵断面图标题来控制纵断面图的显示。您可以为第一个拆分纵断面图创建新样式或编辑默认纵断面图。为此，请选择下拉列表右侧的向下箭头，然后从显示的弹出列表中选择所需的选项。同样，分别从“中间拆分视图样式”和“最后一个拆分视图样式”下拉列表中为中间和最后一个拆分纵断面图选择纵断面图样式。要指定将为其创建纵断面图分段的起点和终点桩号，请从“拆分桩号”下拉列表中选择一个选项。要指定拆分纵断面图的垂直位置，请从“基准选项”下拉列表中选择一个选项。
在“纵断面图高度”页面中指定了纵断面高度和拆分纵断面图设定后，选择“下一步”按钮；将显示“创建纵断面图”向导的“堆叠纵断面”页面。接下来将讨论“堆叠纵断面”页面。
注
仅当在向导的“常规”页面中选中“通过垂直堆叠纵断面图显示偏移纵断面”复选框时，“堆叠纵断面”页面才会作为“纵断面图高度”页面之后的下一页出现。如果清除此复选框，则“创建纵断面图”向导的“纵断面显示选项”页面将作为下一页显示，如图 6-6 所示。
堆叠纵断面页面
此页面用于指定堆叠纵断面图的设定。在“堆叠视图数”微调框中，指定要创建的视图数。您可以指定 1 到 9 之间的任意数字。在“视图之间的间隙”编辑框中输入各纵断面图之间间距的正值。“顶部视图样式”下拉列表显示用于最顶部纵断面图的默认样式。从此下拉列表中选择所需的样式。您可以为顶部纵断面图创建新样式或编辑默认样式。要创建新样式，请单击此下拉列表右侧的向下箭头按钮；将显示一个弹出列表。根据需要选择“新建”或“编辑当前选择”选项。同样，分别从“中间视图样式”和“底部视图样式”下拉列表中为中间和底部视图选择纵断面图样式。
请注意，此页面右侧的预览显示了指定的纵断面图总数。现在，选择“下一步”按钮；将显示“创建纵断面图”向导的“纵断面显示选项”页面。接下来将讨论此页面。
纵断面显示选项页面

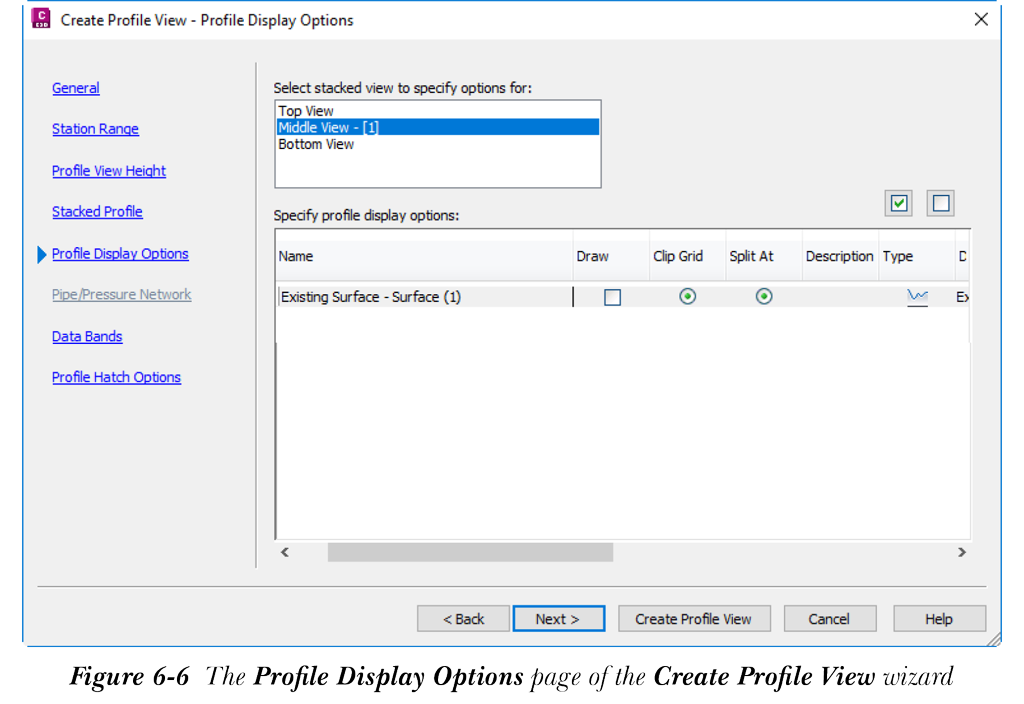

向导的此页面用于查看和更改与父路线关联的纵断面的设定。此页面的“选择堆叠视图以指定选项”列表框列出了所有堆叠视图，并允许您选择要为其指定显示选项的所需纵断面图，请参见图 6-6。此列表框中列出的纵断面图数量取决于“堆叠纵断面”页面中指定的数量。
注
仅当在向导的“常规”页面中选中“通过垂直堆叠纵断面图显示偏移纵断面”复选框时，“选择堆叠视图以指定选项”列表框才可用。
此页面中的“指定纵断面显示选项”区域允许您指定与路线关联的纵断面图的显示选项。此区域中的“名称”列指定纵断面图的名称。“绘制”列中的复选框用于选择您要在纵断面图中绘制的纵断面。您可以通过选择“指定纵断面显示选项”区域右上角的“选择所有纵断面”按钮来选中“绘制”列中的所有复选框。“裁剪网格”列允许您通过选择此列中所需的单选按钮来选择将控制纵断面图网格水平和垂直范围的那个纵断面。仅当“纵断面图样式”对话框“网格”选项卡中的“网格选项”设置为在纵断面图中裁剪网格时，此选项才起作用。“拆分处”列指定从包含多个纵断面的纵断面图中的何处进行拆分。
“描述”列用于提供纵断面的描述。单击此列并输入有关纵断面的所需描述。“类型”列通过显示相应的图标来指定纵断面的类型。
“数据源”列指定在纵断面图中为其绘制纵断面的曲面名称。对于道路纵断面，它显示父道路的名称。“偏移”列指定距父水平路线中心线的偏移距离。“更新模式”列指定曲面纵断面是动态更新还是保持静态。要将曲面指定为动态或静态，请单击此列，然后仅针对曲面纵断面从下拉列表中指定所需的更新模式。“图层”列指定纵断面的图层。要指定图层，请单击此列，然后从显示的“图层选择”对话框中选择所需的行。同样，单击“样式”、“替代”和“标签”列，然后从显示的对话框中选择所需的纵断面样式和纵断面标签集。要替代当前纵断面的纵断面样式，请选中“替代样式”列中的“<未替代>”复选框，然后从“拾取纵断面样式”对话框中指定合适的纵断面，如前面章节所述。“路线”列指定创建纵断面的父路线。“桩号”列指定纵断面的起点和终点桩号值，而“高程”列指定沿纵断面的最小和最大高程值。
在向导的“纵断面显示选项”页面中设置了所需参数后，选择“下一步”按钮；将显示“创建纵断面图”向导的“数据带”页面。
注
如果图形中存在管网，则“管道/压力管网”页面将被启用并在“数据带”页面之前显示。
数据带页面
“数据带”页面用于指定与纵断面关联的数据带的特性。您将在本章后面学习数据带和数据带集。在此页面中，“选择数据带集”下拉列表显示纵断面图的默认数据带集样式。您可以从此下拉列表中选择所需的数据带集。“数据带列表”区域中“位置”下拉列表中的选项用于指定在纵断面图中的何处添加数据带。您可以将数据带放置在纵断面图的顶部或底部。“设置数据带特性”列表框显示数据带特性。“数据带类型”列指定数据带的类型，例如纵断面、垂直几何图形、超高和管道数据带。“样式”列显示分配给数据带集的数据带样式名称。要选择所需的样式，请单击“样式”列中的右角；将显示“拾取数据带样式”对话框。从此对话框的下拉列表中选择所需的样式。“纵断面 1”和“纵断面 2”列显示从中获取数据带数据的两个纵断面的名称。例如，如果您分别选择现有地面和完工地面作为纵断面 1 和纵断面 2，则数据带中的每个桩号将显示来自两个纵断面的高程值。当您单击这些列时，将显示相应的下拉列表。您可以从此下拉列表中选择所需的纵断面。选择“几何图形点”列中的浏览按钮以显示“要在数据带中标注的几何图形点”对话框。您可以使用此对话框选择要在数据带中标注其几何图形点的路线和纵断面。
在向导的“数据带”页面中设置了所需参数后，选择“下一步”按钮；将显示“创建纵断面图”向导的“纵断面填充选项”页面。
纵断面填充选项页面
向导的“纵断面填充选项”页面用于设置添加填充图案以显示纵断面图中挖方和填方区域的选项。您可以为挖方、填方区域以及具有定义填充区域的多个边界的区域，或使用工程量计算准则定义填充区域的区域添加填充图案。要在纵断面中添加填充，请单击显示在填充选项名称下方的按钮；将在填充表格中添加一条记录，并且表格上方显示的所有按钮也将被激活。在填充表格的“纵断面”列中，选择与“填充区域”列中的选项相对应的下拉列表中的选项。接下来，选择位于向导底部的“创建纵断面图”按钮；系统将提示您指定纵断面图的原点。在图形区域中单击以指定纵断面图的原点；纵断面图将添加到图形中。要显示创建的纵断面，请选择“工具空间”选项板中的“浏览”选项卡，然后展开“路线”节点中的“纵断面”子节点以查看纵断面和纵断面图名称。接下来，展开“路线”节点中的“纵断面图”子节点；纵断面图将列在“纵断面图”子节点中。因此，曲面纵断面是通过利用路线与 TIN 曲面线相交处的曲面高程数据创建的。
创建布局纵断面或基于准则的纵断面
布局纵断面用于表示沿路线的设计高程，并在现有纵断面网格视图上创建。布局纵断面表示要对完工地面进行的建议高程更改。创建布局（设计纵断面）的工作流与使用“纵断面布局工具”工具栏创建基于准则的路线类似。您需要为纵断面选择和指定设计准则文件，从中可以获取最小 K 值。请记住，如果您为父路线指定了设计准则文件，则同一设计准则文件将被指定给纵断面图。但是，您可以根据设计需求更改设计准则文件以创建纵断面。

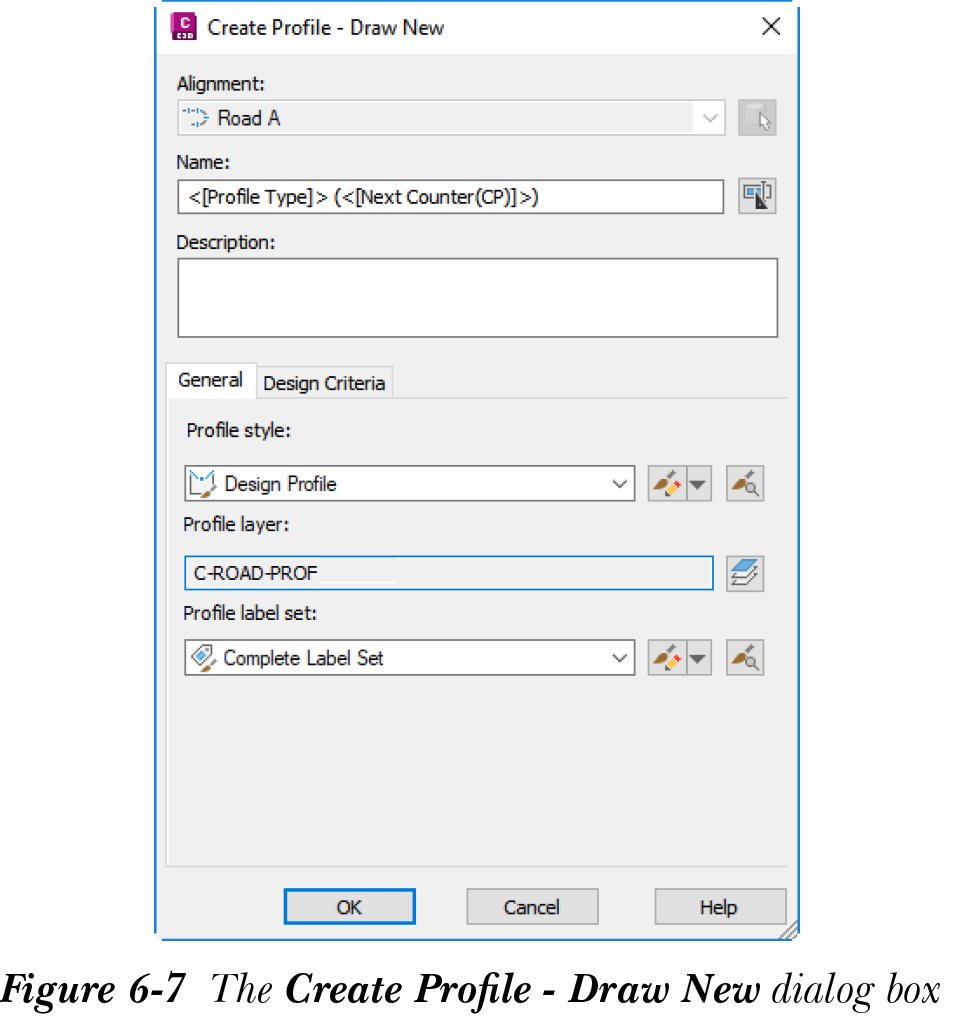

要创建布局纵断面，请从“创建设计”面板中选择“纵断面创建工具”工具；系统将提示您选择纵断面图。选择要在其上创建设计纵断面的纵断面图；将显示“创建纵断面 - 绘制新纵断面”对话框，如图 6-7 所示。
在此对话框中，“路线”文本框显示父路线的名称。“名称”编辑框显示纵断面的默认名称。您可以在此编辑框中输入新的纵断面名称。分别从“纵断面样式”和“纵断面标签集”下拉列表中选择所需的纵断面样式和纵断面标签集。您还可以在“纵断面图层”文本框中为纵断面设置所需的图层。该文本框显示指定给纵断面的默认图层。您可以通过选择“纵断面图层”文本框中文本框右侧的按钮，为纵断面指定新图层。
此对话框中的“常规”选项卡用于指定纵断面的显示特性。“设计准则”选项卡用于指定布局纵断面的设计准则文件。您可以选中“使用基于准则的设计”复选框以应用新的设计准则文件或更改现有文件。此设计准则文件将提供创建设计纵断面所需的最小 K 值。

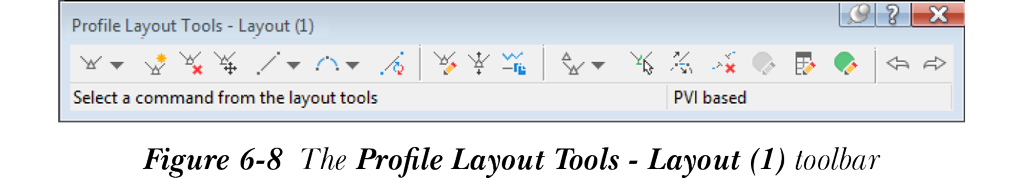

在“创建纵断面 - 绘制新纵断面”对话框中指定了纵断面信息和设计准则文件后，选择“确定”按钮；将显示带有纵断面名称的“纵断面布局工具”工具栏，如图 6-8 所示。请注意，此纵断面名称将列在“工具空间”选项板“浏览”选项卡中“路线”节点的“纵断面”子节点下。
您可以使用“纵断面布局工具”工具栏中的工具创建基于准则的纵断面设计。该工具栏还可用于创建布局纵断面和编辑曲面纵断面。您会注意到，每当您调用此工具栏中的某个工具时，该工具的名称将显示在工具栏底部。接下来将讨论此工具栏中的一些工具。
绘制切线
从工具栏中调用“绘制切线”工具，以在纵断面图上拾取变坡点（PVI）来绘制各点之间不带任何曲线的切线。选择“绘制带曲线的切线”工具的向下箭头以显示包含其他工具的弹出列表。
绘制带曲线的切线
调用此工具以在指定点之间添加一系列固定切线。此工具还可帮助您在变坡点处自动添加自由曲线。
曲线设定

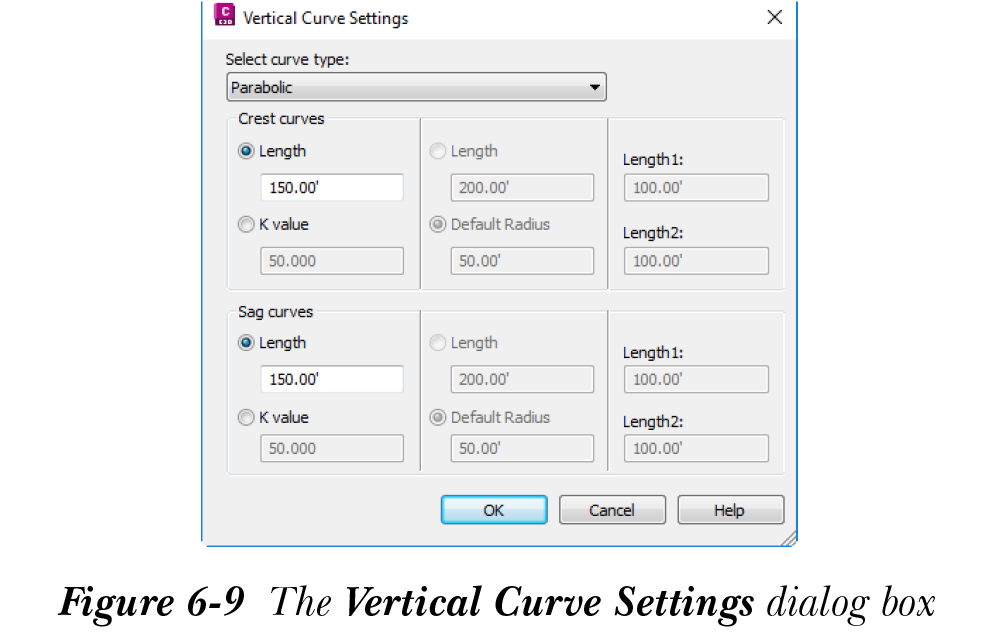

选择此工具以指定在使用“绘制带曲线的切线”工具时将使用的曲线参数。选择此工具后，将显示“垂直曲线设定”对话框，如图 6-9 所示。此对话框用于选择要在切线之间添加的曲线类型，并相应地配置曲线设定。
转换曲线
选择此选项以将“自由垂直曲线（抛物线）”选项创建的自由垂直曲线或受通过点约束的固定垂直曲线转换为基于 PVI 的曲线。
注
这些曲线与 AutoCAD Civil 3D 不向后兼容。“转换曲线”命令将用于转换固定抛物线曲线，但不转换固定圆曲线。
插入 PVI
“插入 PVI”工具通过在指定位置添加变坡点（PVI）将一条切线分成两条。
删除 PVI
“删除 PVI”工具移除两条相邻切线之间的变坡点，从而创建一条切线。
移动 PVI
“移动 PVI”工具使用户能够将现有 PVI 移动到纵断面图中的新位置。
固定切线（两点）
此工具用于通过选择起点和终点向垂直纵断面添加切线。选择此工具右侧的向下箭头；将显示一个包含其他切线创建工具的弹出列表。您可以使用所需的工具向纵断面布局添加切线。例如，从此弹出列表中调用“自由切线”工具以添加自由切线。
固定垂直曲线（三点）
此工具用于通过指定三个点向纵断面添加曲线。
自由垂直曲线（抛物线）
此工具用于在两个图元之间添加受指定通过点、曲线长度、半径或 K 值约束的自由抛物线曲线。
自由垂直曲线（圆）
此工具用于在两条切线之间添加受指定通过点、曲线长度或半径约束的自由圆曲线。
注
“自由垂直曲线（圆）”工具不能用于在两条曲线之间或切线与曲线之间创建曲线。
自由圆曲线（基于 PVI）
此工具用于通过指定长度、半径或通过点在纵断面中添加圆曲线。此工具基于 PVI，因此图形必须包含变坡点（PVI）。从工具栏中调用此工具，然后单击曲线中除第一个和最后一个 PVI 之外的任何 PVI 附近。接下来，指定半径、长度或通过点以添加圆曲线。
您可以通过调用“纵断面布局工具”工具栏中可用的其他自由垂直曲线工具，使用各种其他选项向纵断面添加自由垂直曲线。您还可以使用“浮动垂直曲线”工具向纵断面添加浮动曲线。
插入 PVI - 表格
此工具用于以表格形式以数字方式添加 PVI 数据。调用此工具；将显示“插入 PVI”对话框。从此对话框的“垂直曲线类型”区域中选择所需的单选按钮以指定曲线类型，然后在各列中指定相应的数据。此工具可帮助您同时在多个位置创建变坡点（PVI）。
升高/降低 PVI
此工具用于增加或减少 PVI 的高度。调用此工具以显示“升高/降低 PVI 高程”对话框。此对话框用于更改纵断面的高程。您可以为纵断面的整个长度或指定的桩号范围更改 PVI 的高程。在“升高/降低 PVI 高程”对话框的“高程更改”编辑框中，指定正值以增加纵断面或 PVI 的高程，或指定负值以降低其高程。在“PVI 范围”区域中，选择“全部”单选按钮以修改所有 PVI 的高程，从而更改整个纵断面的高程，或选择“桩号范围”单选按钮以指定起点和终点桩号值。这样做后，指定桩号范围内的 PVI 高程将被修改。
复制纵断面
此工具用于创建纵断面的副本。调用此工具以显示“复制纵断面数据”对话框。此对话框用于复制整个纵断面或纵断面的一部分。纵断面的副本将添加到“工具空间”选项板“浏览”选项卡中“路线”节点的“纵断面”子节点下。然后可以使用此副本创建新纵断面或覆盖现有纵断面。
在网格和布局参数编辑器中显示基于 PVI 的数据
此工具与“纵断面布局工具”工具栏中的“纵断面网格视图”工具结合使用，以编辑纵断面的基于 PVI 的参数。当您通过调用“纵断面网格视图”工具打开“全景”窗口时，基于 PVI 的信息将显示在其中。这是因为默认情况下从弹出列表中选择了“基于 PVI”选项。要查看有关纵断面图元（例如切线、曲线等）的信息，请选择此工具右侧的向下箭头；将显示一个弹出列表。从弹出列表中选择“基于图元”选项；纵断面图元及其信息将显示在“全景”窗口中。您可以使用这些选项在纵断面的 PVI 或基于图元的参数之间切换，以编辑或查看有关纵断面的信息。
您可以使用“纵断面布局工具”工具栏中的所需工具创建布局纵断面或编辑现有布局纵断面。您可以使用“路线布局参数”和“全景”窗口纠正违反错误。这将在本章后面详细说明。
注
在绘制布局纵断面时，违反图标将显示在违反最小设计准则的图元上，如第 5 章所述。
延伸图元
此工具用于将图元（浮动、固定切线或抛物线）延伸到纵断面的范围。
创建叠加纵断面
在 AutoCAD Civil 3D 中，您可以通过将一个纵断面叠加到另一个纵断面上来比较两个纵断面。叠加纵断面是通过将一条路线的纵断面叠加到其他路线的纵断面图上而创建的。叠加纵断面可帮助您研究纵断面的高程变化。例如，您可以将公路路线纵断面叠加到管网路线上，以查看和比较高程。

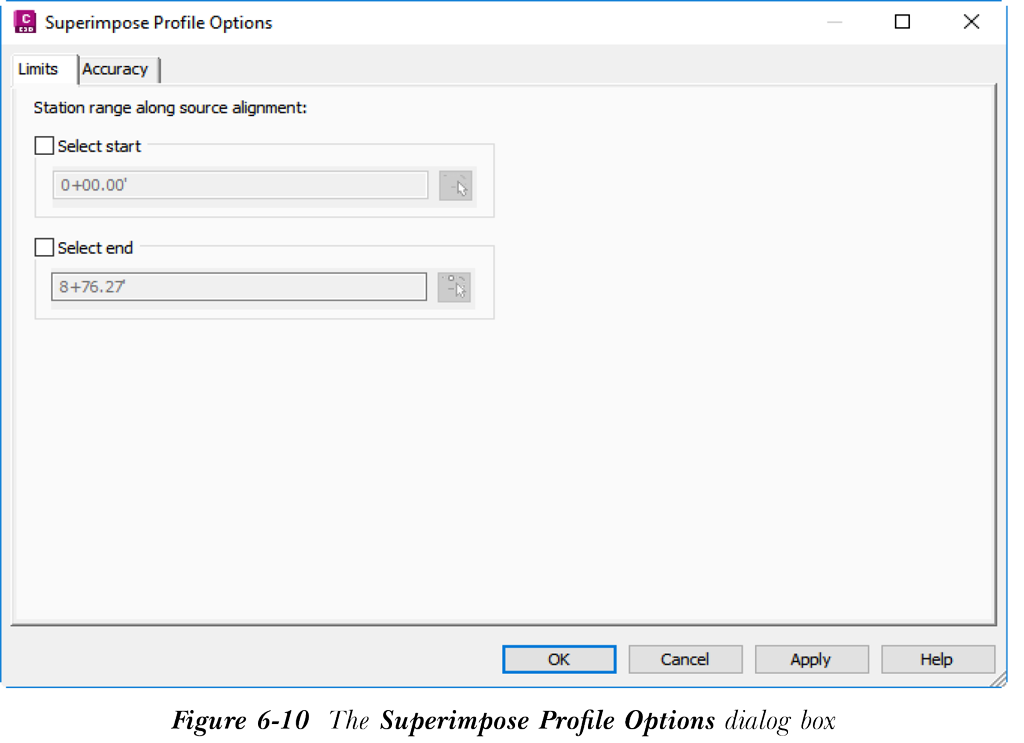

要创建叠加纵断面，请从“创建设计”面板中选择“创建叠加纵断面”工具；系统将提示您从图形区域中选择源纵断面。选择要作为源纵断面叠加的纵断面；系统将提示您选择显示叠加纵断面的目标纵断面图。选择纵断面图；将显示“叠加纵断面选项”对话框，如图 6-10 所示。接下来将讨论此对话框中的选项卡。
范围选项卡
“范围”选项卡中的选项用于指定要叠加的纵断面的桩号范围。默认情况下，Civil 3D 叠加给定源纵断面的整个长度。如果您想部分叠加任意两个桩号之间的纵断面，则需要指定起点和终点桩号值。要指定起点桩号，请选中此对话框“范围”选项卡中的“选择起点”复选框；此复选框下方的编辑框将被激活。您现在可以在此编辑框中输入起点桩号值。或者，选择此对话框右侧的按钮，直接从图形中指定桩号值。同样，选中“选择终点”复选框并指定终点桩号值。定义桩号范围还可以防止叠加纵断面在源纵断面的桩号范围发生更改时做出反应。这是因为叠加纵断面的桩号范围将保持固定。
精度选项卡
“精度”选项卡中的选项用于指定叠加纵断面中曲线的精度。在“精度”选项卡的“水平”和“垂直”编辑框中分别输入水平和垂直曲线所需的中间纵距。此距离值越小，用于表示曲线的线段数就越多。

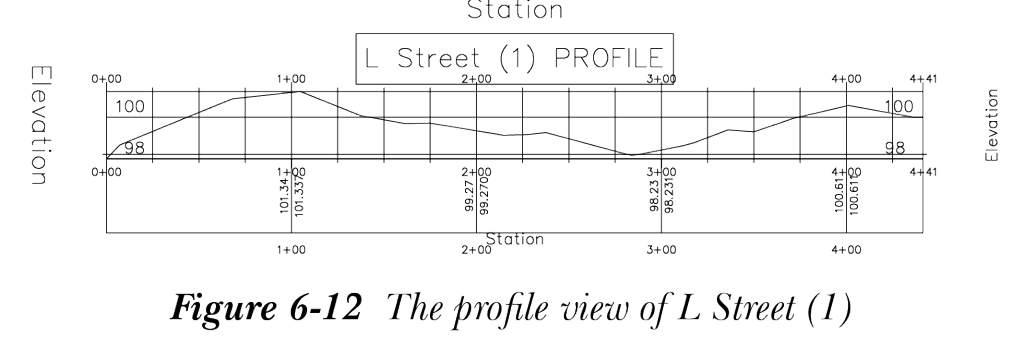

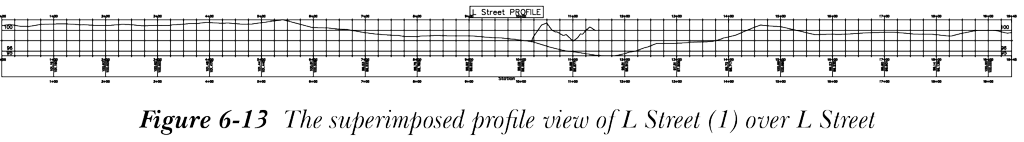

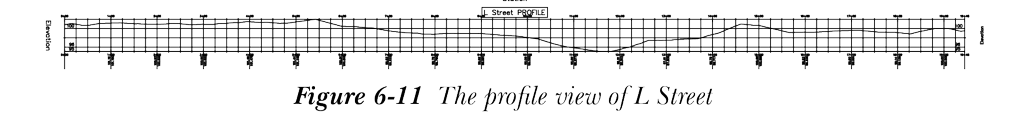

指定所需参数后，选择“确定”按钮；“叠加纵断面选项”对话框将关闭，所需的纵断面将被叠加。图 6-11 和图 6-12 分别显示源纵断面和目标纵断面。图 6-13 显示通过将图 6-12 所示的纵断面叠加到图 6-11 所示的纵断面上而创建的叠加纵断面。

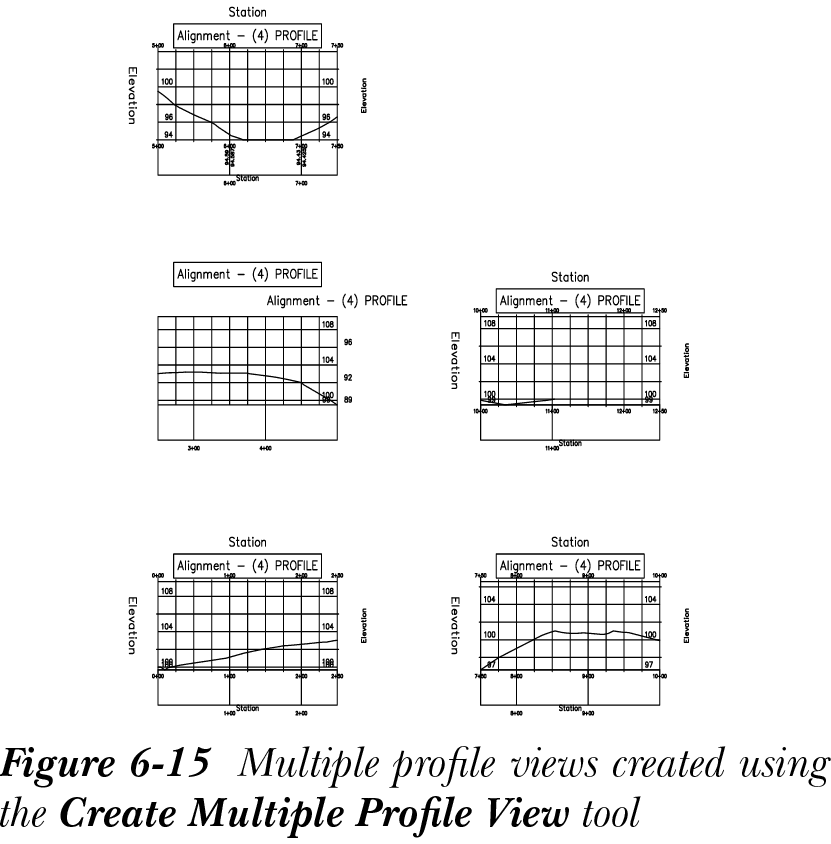

创建多重纵断面图

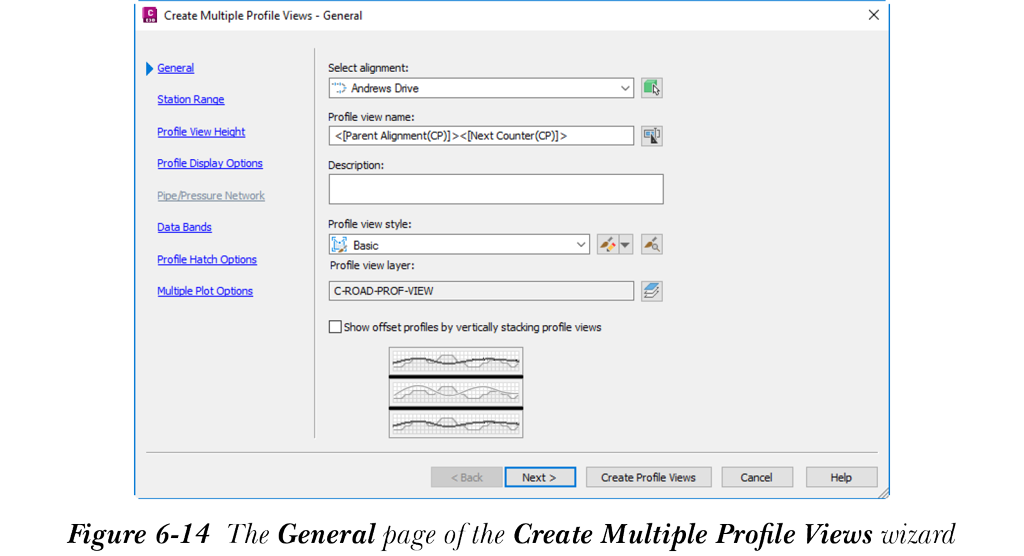

AutoCAD Civil 3D 允许您通过将大型纵断面图拆分为较小的分段来创建多个纵断面图。要创建多个视图，请从“纵断面和横断面视图”面板中选择“创建多重纵断面图”。这样做后，将显示“创建多重纵断面图”向导及其“常规”页面，如图 6-14 所示。接下来将讨论此向导中的各个页面。
常规页面
默认情况下显示“常规”页面，用于指定有关纵断面的基本信息，例如名称、父路线、图层和纵断面样式。此页面中的选项与“创建纵断面图”向导的“常规”页面中讨论的选项相同。从“常规”页面的“选择路线”下拉列表中选择要为其创建纵断面图的路线。接下来，在“纵断面图名称”编辑框中指定纵断面名称。您也可以选择在“描述”文本框中输入有关纵断面的简短描述。接下来，从“纵断面图样式”下拉列表中选择纵断面图的样式。输入所需参数后，选择“下一步”按钮以显示“创建多重纵断面图”向导的“桩号范围”页面。
桩号范围页面
“桩号范围”页面用于指定绘制纵断面图所依据的桩号范围。默认情况下，此区域中选中“自动”单选按钮，这意味着纵断面图将根据其旁边“起点”和“终点”文本框中指定的桩号范围绘制。如果您在此区域中选择“用户指定范围”单选按钮，则右侧显示的“起点”和“终点”编辑框将被激活。您可以接受默认值，或在这些编辑框中输入数值以限制纵断面图的桩号范围。“桩号范围”区域中的“每个视图的长度”编辑框指定多重纵断面图中每个纵断面图分段的长度。现在，选择“下一步”按钮以显示“创建多重纵断面图”向导的“纵断面图高度”页面。
纵断面图高度页面
在此页面中，您可以指定绘制纵断面图的高度上限。在“纵断面图高度”区域中，默认选中“自动”单选按钮。因此，纵断面图的高度将绘制为最高纵断面的全高。此单选按钮旁边的“最大值”和“最小值”编辑框指定纵断面图高度的限制。
您可以选择“用户指定”单选按钮以指定绘制纵断面图的高度上限。如果纵断面超出用户指定的值，则根据“拆分纵断面图”设定将其拆分或裁剪。
接下来，您将指定如何为纵断面图中的所有纵断面放置基准。为此，请从“纵断面图基准依据”下拉列表中选择一个选项。请注意，仅当选择“用户指定”单选按钮时，此下拉列表才会被激活。从下拉列表中选择“最小高程”选项时，纵断面基准值将基于纵断面图中所有纵断面的最低高程基准值。此选项对于高程变化较大的纵断面很有用。如果您从“纵断面图基准依据”下拉列表中选择“平均高程”选项，则纵断面基准值将基于所有纵断面的平均高程值。此外，纵断面将绘制在纵断面图的中心，在纵断面的顶部和底部具有相等的空间。
接下来，如果纵断面高度超出“纵断面图高度”区域中编辑框中指定的值，请选中“拆分纵断面图”复选框以拆分纵断面。在“拆分纵断面图”区域中，选择第一个、中间和最后一个纵断面图分段所需的纵断面图样式。您可以指定纵断面图拆分的桩号和垂直位置。为此，请分别使用“拆分桩号”和“基准选项”下拉列表。在“创建多重纵断面图”向导的“纵断面图高度”页面中指定所需参数后，选择“下一步”按钮；将显示“纵断面显示选项”页面。
纵断面显示选项页面
此页面中的选项与“创建纵断面图”向导的“纵断面显示选项”页面中的选项类似，并已在本章前面的“创建纵断面图”部分中讨论过。指定所需选项并选择“下一步”按钮；将显示“数据带”页面。
数据带页面
此页面中的选项与“创建纵断面图”向导的“数据带”页面中的选项类似，并已在本章前面的“创建纵断面图”部分中讨论过。指定所需选项并选择“下一步”按钮；将显示“纵断面填充选项”页面。
纵断面填充选项页面
此页面中的选项与“创建纵断面图”向导的“纵断面填充选项”页面中的选项类似，并已在本章前面的“创建纵断面图”部分中讨论过。指定所需选项并选择“下一步”按钮；将显示“多重打印选项”页面。
注
在“创建纵断面图”向导中，如果在“常规”页面中选中“通过垂直堆叠纵断面图显示偏移纵断面”复选框，则“堆叠纵断面”页面的链接将显示在“纵断面图高度”页面的链接下方。
多重打印选项页面
此页面用于指定打印的纵断面图的布局。请注意，此页面仅适用于多重纵断面图。此页面的“绘制顺序”区域用于指定您是要在不同行还是不同列中绘制纵断面图分段。默认情况下，此区域中选中“按行”单选按钮。因此，纵断面图分段将在不同行中绘制。如果选中“按行”单选按钮，您可以使用“一行中最多”微调框指定一行中纵断面图分段的最大数量。您可以选择“按列”单选按钮以在不同列中绘制纵断面图分段。您可以使用“一列中最多”微调框指定一列中纵断面图分段的最大数量。“起始角”下拉列表用于指定绘制纵断面图的方向。例如，选择“右上”选项时，纵断面图将从右上角开始在一行中绘制，如“预览”区域中所示。
“相邻纵断面图之间的间隙”区域用于以打印单位指定一行或一列中相邻纵断面图之间的间距。要指定相邻纵断面图之间的间距，请在“行”和“列”编辑框中输入所需的间距值。在“创建多重纵断面图”向导中指定所需信息后，选择“创建纵断面图”按钮；向导将关闭，系统将提示您指定纵断面图的原点。在图形区域中的所需位置单击；将在图形中创建多个视图，如图 6-15 所示。
创建快速纵断面
您可以使用“快速纵断面”工具在不创建路线的情况下创建纵断面。可以沿现有 AutoCAD 对象（例如直线、多段线、要素线、地块线）或使用通过单击屏幕指定的点创建快速纵断面。

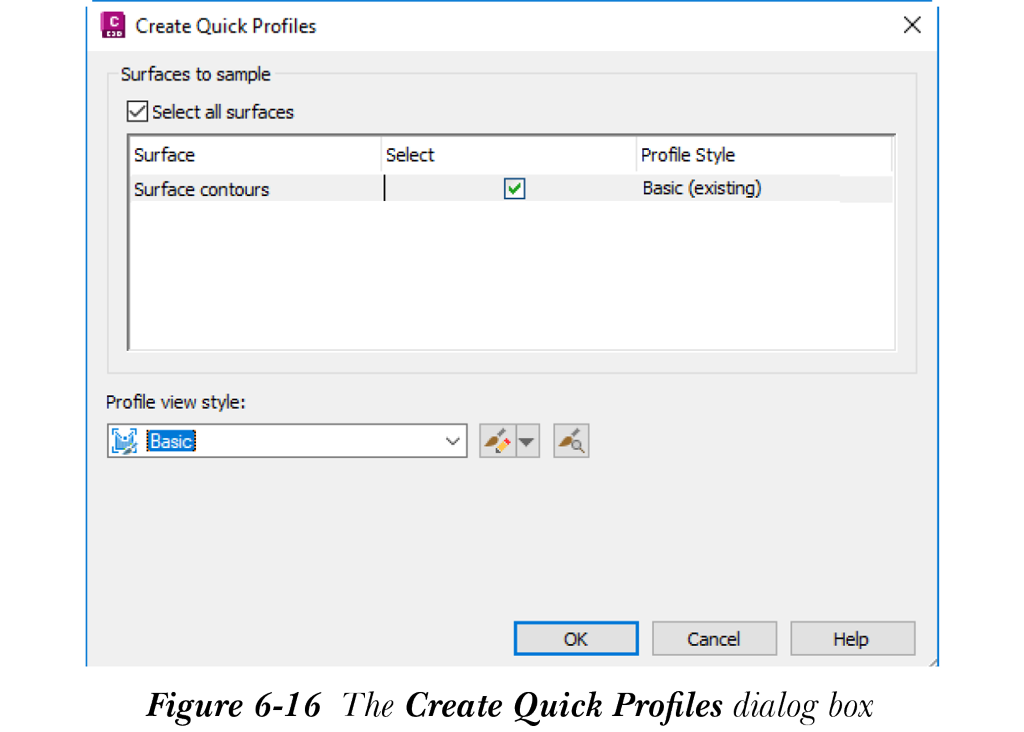

要创建快速纵断面，请从“创建设计”面板中选择“快速纵断面”工具；系统将提示您选择要沿其创建纵断面的对象。选择所需对象；将显示“创建快速纵断面”对话框，如图 6-16 所示。
在“创建快速纵断面”对话框中，“要采样的曲面”区域列出了图形中所有现有曲面，并允许您选择要从中创建纵断面的所需曲面。默认情况下，此区域中选中“选择所有曲面”复选框。如果您不想从特定曲面创建快速纵断面，可以清除“选择”列中的相应复选框。“要采样的曲面”区域中的“纵断面样式”列指定纵断面的当前样式。单击此列；将显示“拾取纵断面样式”对话框。从此对话框中选择所需的纵断面样式，然后选择“确定”按钮；“拾取纵断面样式”对话框将关闭。
接下来，从“纵断面图样式”下拉列表中选择纵断面图所需的样式，然后选择“确定”按钮；系统将提示您指定纵断面图的原点。在图形中单击以将纵断面图放置在所需位置；快速纵断面将被创建。在图形中单击以指定纵断面的位置后，纵断面图将放置在该位置。此外，将显示“全景”窗口，其中包含以下信息：此纵断面是临时对象，将在应用 SAVE 命令或退出当前图形时被删除。
注
如果您选择了三维对象，“创建快速纵断面”对话框中将显示“绘制三维图元纵断面”区域。
您还可以通过选择所需曲面上的点来创建快速纵断面。为此，请从“创建设计”面板中选择“快速纵断面”工具；系统将提示您选择对象或点。在命令行中输入 P；系统将提示您选择第一个点。选择所需的第一点；系统将提示您指定第二点。在图形中指定所有所需的点。指定点后，按 ENTER 键；将显示“创建快速纵断面”对话框。现在，从此对话框中选择所需的曲面，然后选择“确定”按钮；快速纵断面将被创建。在图形区域中的所需位置单击以放置所需的快速纵断面图。
创建动态偏移纵断面
您可以使用与创建偏移路线相同的命令创建动态偏移纵断面。偏移纵断面的几何图形使用默认横坡创建，您可以通过编辑纵断面特性来修改该横坡。您可以在一次操作中创建多个偏移路线，包括在父路线每一侧创建不同数量的偏移路线。父路线每一侧的偏移距离可以不同。它用于显示取土沟、TBC 纵断面或几乎任何与主纵断面相关的内容。

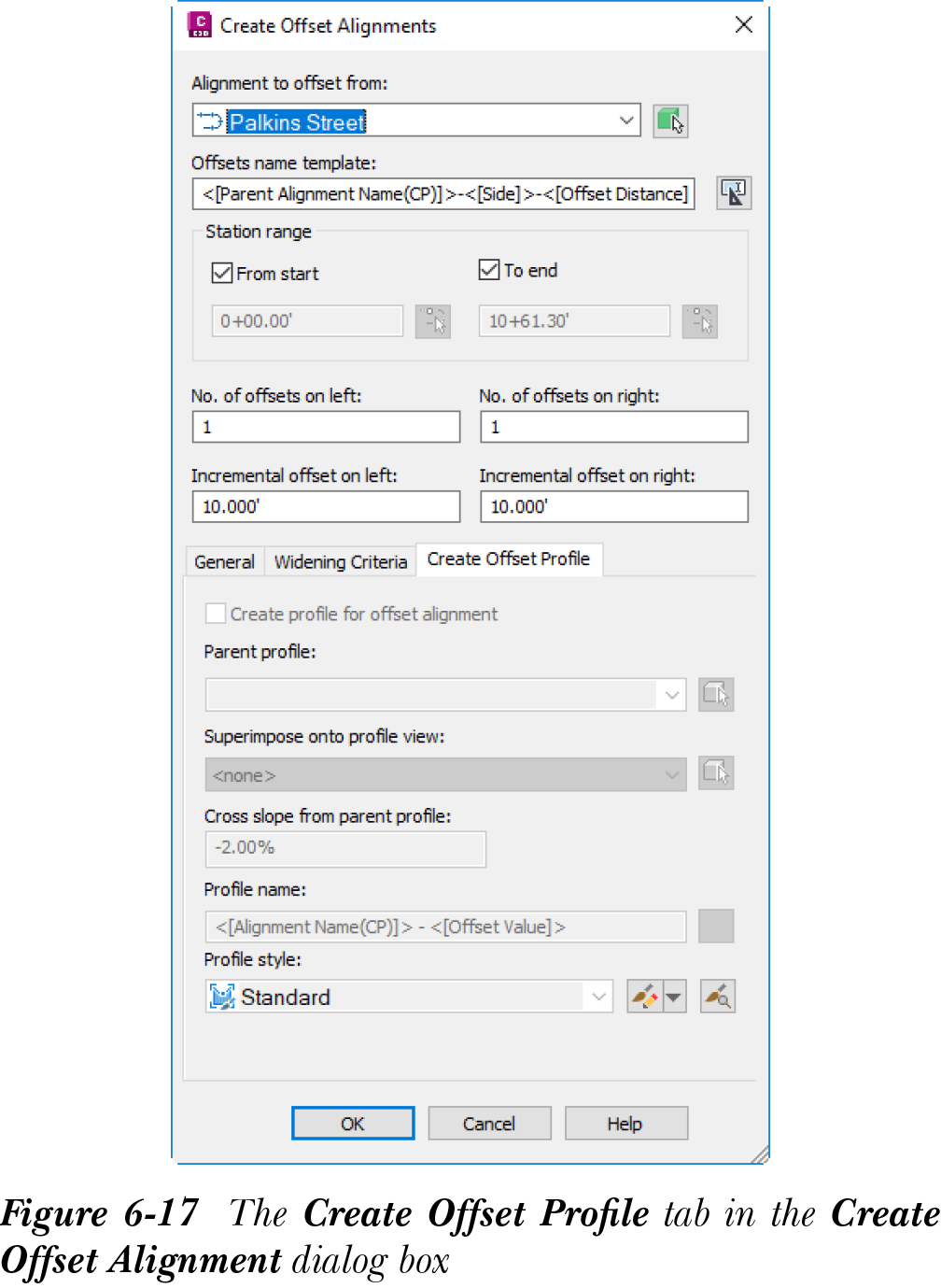

要创建偏移纵断面，请从“创建设计”面板中的“路线”下拉列表中选择“创建偏移路线”工具；系统将提示您选择要沿其创建偏移纵断面的路线。选择所需路线；将显示“创建偏移路线”对话框。在此对话框中，选中“创建偏移纵断面”选项卡中的“为偏移路线创建纵断面”复选框；偏移纵断面将被创建，如图 6-17 所示。
要显示偏移纵断面，请选择“工具空间”选项板中的“浏览”选项卡，然后展开“路线”节点中的“偏移路线”和“纵断面”子节点，以查看创建的偏移纵断面。
