点标签样式
点标签样式控制点标签的行为和外观。点标签提供有关点的信息。与点样式类似，点标签样式在“工具空间”选项板的“设定”选项卡中创建和管理。
创建点标签样式
Civil 3D 为您提供了一些内置标签样式，例如点样式。但您可以创建自己的点标签样式并在图形中使用它们。要创建新的点标签，请选择“设定”选项卡，展开“点”，然后选择“标签样式”以查看内置标签样式。右键单击“标签样式”选项；将显示快捷菜单。从快捷菜单中选择“新建”；将显示“标签样式生成器 - 新建点标签样式”对话框。接下来将讨论此对话框中的选项。
“信息”选项卡
此选项卡显示有关点标签样式的信息，例如名称、创建日期等。在此选项卡的“名称”编辑框中输入所需点标签样式的名称。
“常规”选项卡
“常规”选项卡用于指定标签是显示为标签还是标记。此外，它还指定标签的可见性、方向参照等。此选项卡中的特性列在“特性”列下，分为三个不同的类别：“标签”、“行为”和“平面可读性”。特性的默认值列在“值”列中。此选项卡中的“预览”窗格显示点和点标签样式的预览。您可以使用此窗格中的 ViewCube 工具从不同方向查看点样式和点标签样式。接下来将讨论这三个类别下显示的各种特性。
文字样式
“文字样式”特性用于指定标签文字的默认文字样式。单击此特性的“值”字段；将显示“浏览”按钮。选择“浏览”按钮以显示“选择文字样式”对话框。从此对话框中选择所需的样式，然后选择“确定”按钮以应用指定的样式。
标签可见性
此特性用于控制整个标签的可见性。默认情况下，此特性的值设置为“真”。因此，标签将在图形中可见。要在图形中隐藏点标签，请将此特性的值设置为“假”。
图层
“图层”特性用于指定所有标签组件的默认图层。要修改图层，请单击“值”字段，然后选择此字段右侧可用的浏览按钮；将显示“图层选择”对话框。您可以使用此对话框选择或创建所需的图层。
方向参照
此特性用于指定点标签的方向。默认情况下，方向设置为“对象”，这表示标签将根据对象（例如直线或圆弧）定向。要更改点标签的方向，请单击“值”字段，然后从下拉列表中选择所需的选项。这些选项已在本章前面进行了解释。
强制插入
此特性用于指定点标签相对于对象（例如直线或圆弧段）的位置。仅当“方向参照”特性设置为“对象”时，此特性才处于活动状态。要指定“强制插入”特性的值，请单击其“值”字段；将显示下拉列表。您可以从下拉列表中选择以下三个选项中的任意一个：“无”、“底部”和“顶部”。默认情况下选择“无”选项。因此，点标签将放置在其原始位置。您可以选择“底部”或“顶部”选项，以将标签添加到对象的底部或顶部。
平面可读
此特性用于指定是否旋转标签文字以使其在平面视图中易于阅读。默认情况下，此特性的值设置为“真”，这表示标签将在平面视图中旋转以使其易于阅读。如果将此特性的值设置为“假”，则“可读性倾斜”和“随文字翻转锚点”特性将不会亮显。
“布局”选项卡

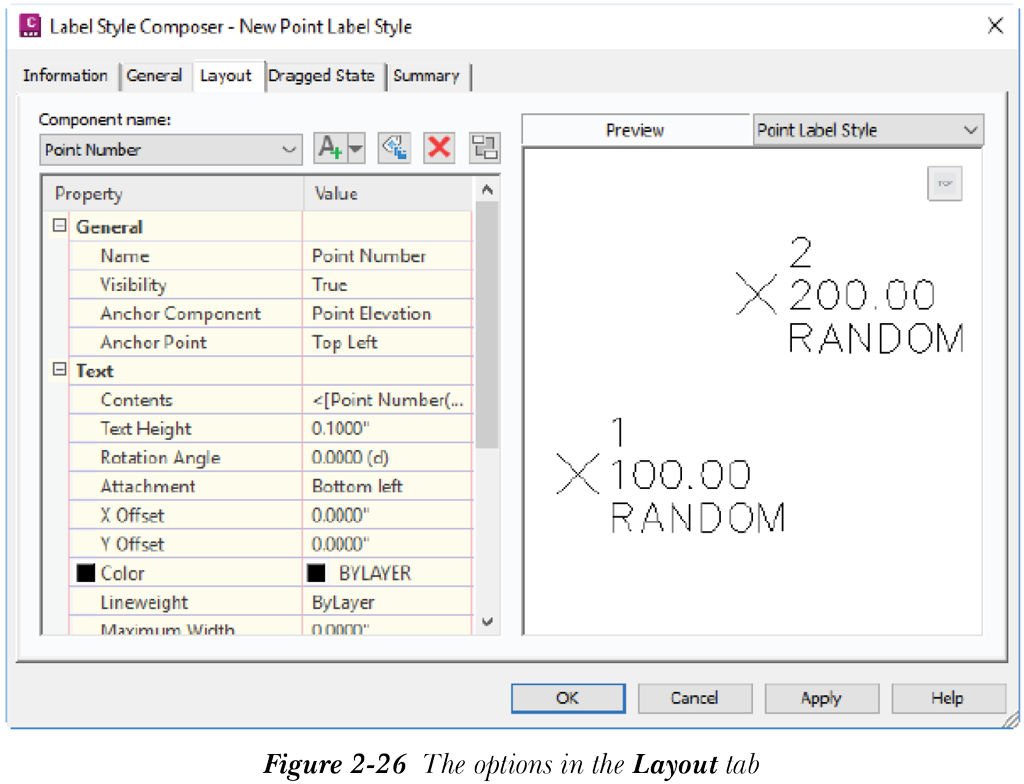

“布局”选项卡中的选项（如图 2-26 所示）用于通过创建和编辑标签组件来指定点标签的布局。接下来将讨论此选项卡中的选项。
组件名称
“组件名称”下拉列表用于显示点标签的组件。默认情况下，点标签有三个组件：“点编号”、“点高程”和“点描述”。从“组件名称”下拉列表中选择所需的标签组件，以在“特性”列中查看其特性。接下来将讨论此选项卡中的不同标签特性。
名称
“常规”类别的此特性用于指定所选标签组件的名称。单击此特性的“值”字段，然后指定新建组件或现有标签组件的名称。请注意，您不能更改“点高程”的名称。
可见性
此特性用于指定组件是否可见。默认情况下，此特性的值设置为“真”。因此，组件将在图形中可见。单击此特性的“值”字段，然后从下拉列表中选择“假”以隐藏所选组件。
锚点组件
此特性用于指定用于定位组件的参照。锚点组件有三个可用选项：“要素”、“点描述”和“点高程”。单击此特性的“值”字段，然后从下拉列表中选择所需的组件以将其用作标签的锚点。默认选项 <Feature> 可帮助您将标签锚定到要素。如果为点创建了标签样式，则该点称为要素。
锚点
此特性用于指定标签样式的文字将附着在组件上的位置。要为此特性赋值，请单击其“值”字段，然后从显示的下拉列表中选择任意选项。下拉列表中可用的选项包括：“左上”、“中上”等。例如，如果您为“点描述”组件选择“要素”作为锚点组件，并选择“左上”作为锚点，则“点描述”将放置在现有要素（点）的左上角。
内容
“文字”类别的此特性用于指定标签组件的内容。单击此特性的“值”字段，然后选择“浏览”按钮；将显示“文字组件编辑器 - 内容”对话框。您可以使用此对话框创建标签文字。向标签添加文字的过程将在本章后面讨论。
文字高度
此特性用于指定标签中文字的高度。单击“文字高度”特性的“值”字段，然后指定所需的文字高度。
旋转角度
此特性用于指定文字组件的旋转或倾斜角度。单击此特性的“值”字段，然后输入旋转值。或者，选择右侧显示的按钮，通过从图形中拾取点来指定旋转。正角度方向始终为逆时针。
附着
此特性用于指定附着到锚点的标签组件的附着点。单击“值”字段，然后从显示的下拉列表中选择所需的附着点。
X 偏移
此特性用于指定组件在 X 方向上距锚点的偏移距离。单击此特性的“值”字段，然后输入偏移值以根据需要调整标签。
Y 偏移
此特性用于指定组件在 Y 方向上距锚点的偏移距离。单击此特性的“值”字段，然后输入偏移值以根据需要调整标签。
颜色
此特性用于指定标签组件的默认颜色。要更改默认颜色，请单击值，然后选择“浏览”按钮；将显示“选择颜色”对话框。从此对话框中选择所需的颜色，然后选择“确定”按钮。
线宽
此特性用于指定文字的线宽。单击“线宽”的“值”字段，然后选择右侧显示的按钮；将显示“线宽”对话框。从对话框中选择所需的线宽，然后选择“确定”；“线宽”对话框将关闭。
可见性
“边框”类别的此特性用于指定标签组件文字是否带边框显示。默认情况下，此特性的值设置为“假”。因此，边框将不可见。要在边框中显示标签，请单击此特性的“值”字段，然后从下拉列表中选择“真”以使边框可见。您可以在“预览”窗口中查看边框。
类型
此特性用于指定边框的形状。“矩形”是默认边框类型。要选择边框形状，请单击“类型”特性的“值”字段，然后从下拉列表中为边框选择所需的形状。将边框的可见性设置为“真”后，您可以在“预览”面板中查看边框的形状。
背景遮罩
此特性用于指定是否将背景遮罩应用于标签。单击此特性的“值”字段，然后从下拉列表中选择“真”以应用背景遮罩。如果将背景遮罩应用于组件，则标签的背景（例如曲面等高线）将被遮罩隐藏。
间隙
此特性用于指定标签组件与边框之间的距离。单击此特性的“值”字段，然后指定标签与边框之间的距离。
颜色
此特性用于指定边框的颜色。此特性的默认值为“随层”，这表示分配给标签的当前颜色由边框的图层特性控制。
线型
此特性用于指定边框的线型。“线型”特性的默认值为“随块”。
线宽
此特性指定边框的线宽。
创建组件
要创建新的标签组件，请从“组件名称”下拉列表中选择所需的选项；将显示一个弹出列表。您可以从弹出列表中选择要添加的所需组件。您可以添加新的文字组件、线组件或块组件，然后根据需要设置其特性。
复制组件
选择“复制组件”按钮以创建所选组件的副本。在“值”列中为复制的组件指定名称；该组件将添加到“组件名称”下拉列表中。
删除组件
选择“删除组件”按钮以从“组件名称”下拉列表中删除所选标签组件。
组件绘制顺序

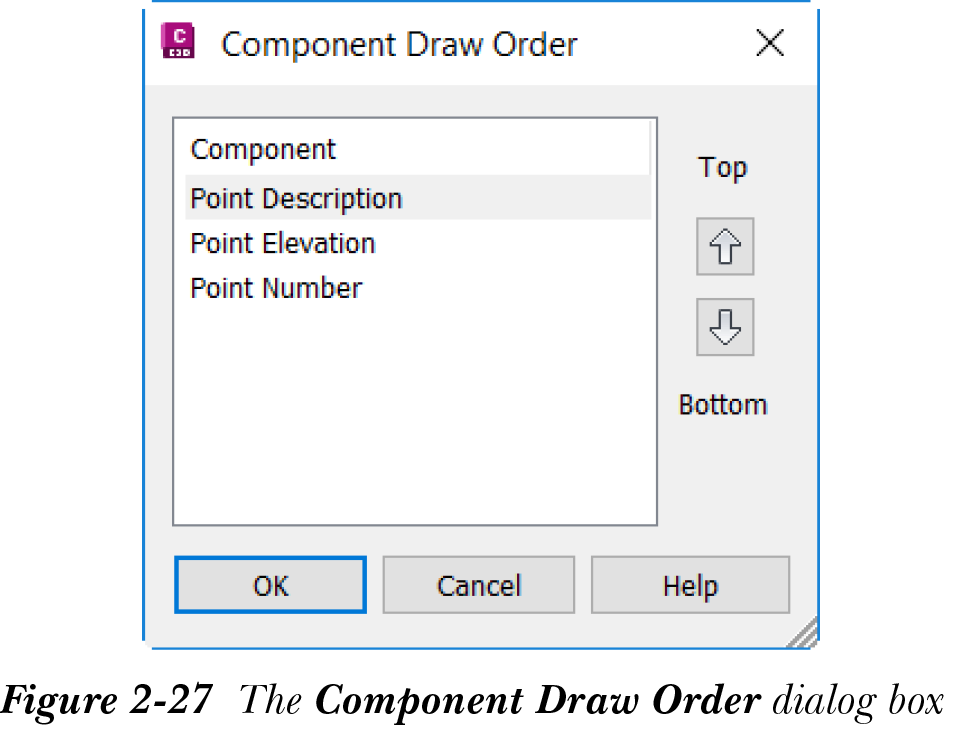

选择“组件绘制顺序”按钮；将显示“组件绘制顺序”对话框，如图 2-27 所示。
您可以使用此对话框指定标签组件在多组件标签中的显示顺序。从“组件”区域中选择所需的组件，然后选择“置顶”或“置底”按钮，以将所选组件移动到标签中的顶部或底部。请注意，对话框顶部的组件是标签中最后显示的组件。
“拖移状态”选项卡
此选项卡用于指定标签从其插入点拖移时的特性和显示。由于图形中空间不足，您可能会将标签从其原始插入点拖移。当您将标签拖移到其他位置时，其后会跟随一个带箭头的引线。此选项卡的特性列在两个类别下：“引线”和“拖移状态组件”。“引线”类别包含引线特性，而“拖移状态组件”类别包含标签特性。接下来将讨论此选项卡的一些特性。
箭头样式
“引线”类别的此特性用于指定附着到拖移标签的引线的默认箭头样式。单击此特性的“值”字段，然后从下拉列表中选择所需的样式。“无”选项用于创建不带箭头的引线。
箭头大小
此特性用于指定引线的默认箭头大小。单击“值”字段，然后根据需要更改大小。
可见性
“可见性”特性控制引线的可见性。默认情况下，该值设置为“真”。如果您不希望在拖移标签时显示引线，请将引线的可见性设置为“假”。
类型
此特性用于指定拖移标签后将绘制的引线类型。单击此特性的“值”字段，然后从此特性的“值”字段中选择“直线引线”或“样条曲线引线”类型。
显示
“拖移状态组件”类别的此特性用于控制标签拖移后的显示。显示拖移标签有两个选项：“按原样”和“堆叠文字”。选择“按原样”选项以按其原始组成和方向显示标签。选择此选项后，“拖移状态组件”类别中的所有其他特性将消失。选择“堆叠文字”选项以根据“拖移状态组件”类别中指定的特性设置显示标签。选择此选项后，标签组件将按照标签样式中定义的顺序堆叠或垂直排列。
引线附着
此特性用于指定引线相对于标签内容的附着位置。单击此特性的“值”字段，然后从下拉列表中选择所需的选项以附着引线。
引线对齐
此特性指定标签文字是否根据引线进行对齐。如果引线位于左侧，则将此特性的值设置为“真”以启用文字的左对齐，反之亦然。如果引线对齐设置为“假”，则无论引线位置如何，文字将始终左对齐。
“摘要”选项卡
此选项卡用于查看和编辑标签所有组件的特性。展开此选项卡中的类别以查看特性和值。
指定标签样式的设置后，选择“确定”按钮以关闭“标签样式生成器 - 新建点标签样式”对话框。标签样式将添加到“设定”选项卡的“标签样式”节点中。
向标签添加文字组件

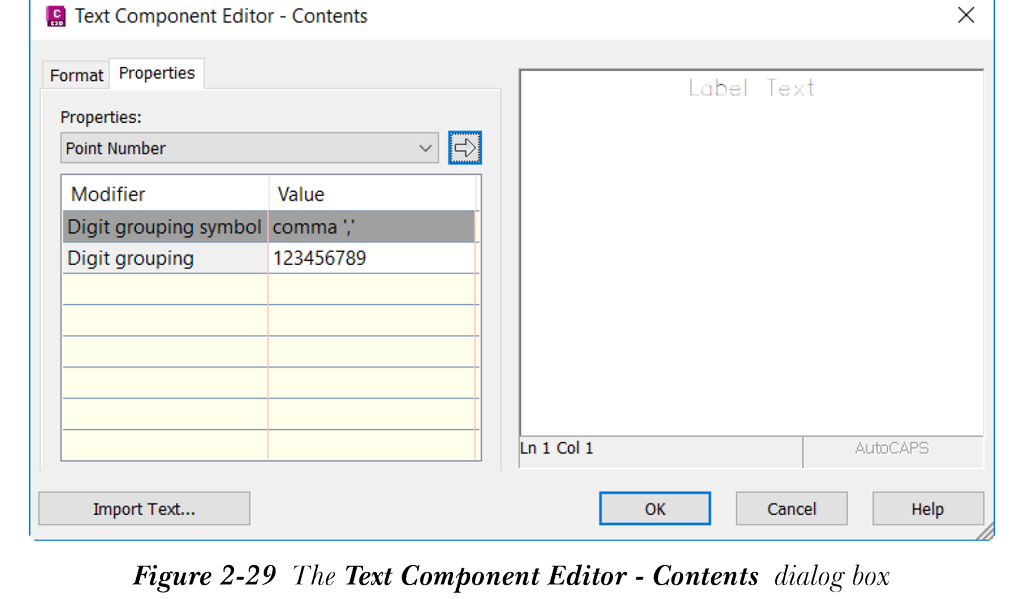

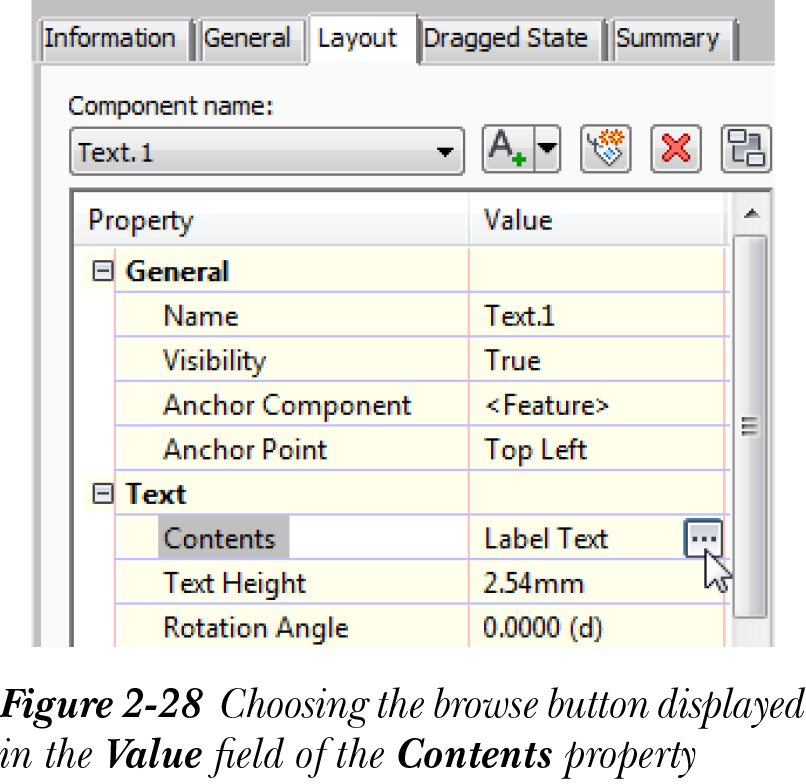

要向标签添加新的文字组件，请从“标签样式生成器 - 新建”对话框中选择“布局”选项卡，然后选择“组件名称”下拉列表右侧可用的默认“创建文字组件”按钮；具有默认名称 Text.1 的组件将添加到“组件名称”下拉列表中，其特性将显示在“特性”列中。接下来，单击“内容”特性的“值”字段。在“文字”类别中，选择“值”字段中显示的浏览按钮，如图 2-28 所示。执行此操作后，将显示“文字组件编辑器 - 内容”对话框，如图 2-29 所示。
在此对话框中，默认选择“特性”选项卡。在此选项卡中，单击“特性”下拉列表，然后选择要添加到标签文字的特性；特性修饰符及其各自的值将分别显示在“修饰符”和“值”列中。根据需要更改特性修饰符值，然后选择“特性”下拉列表旁边的右箭头按钮，以将所选特性添加到“文字组件编辑器”窗口中。
注
将特性添加到“文字组件编辑器 - 内容”对话框的右窗格后，您可以编辑其修饰符值。为此，请在右窗格中选择要编辑的特性的文字；与所选文字对应的特性将显示在左窗格中。现在，在左窗格中编辑所需的修饰符值。
要格式化文字，请选择“格式”选项卡。在“文字组件编辑器 - 内容”对话框右窗格的“编辑器”窗口中选择文字，然后根据需要选择“格式”选项卡中的选项以格式化文字。格式化文字后，从“文字编辑器组件 - 内容”对话框中选择“确定”按钮；对话框将关闭，您可以在“预览”窗口中预览标签内容。

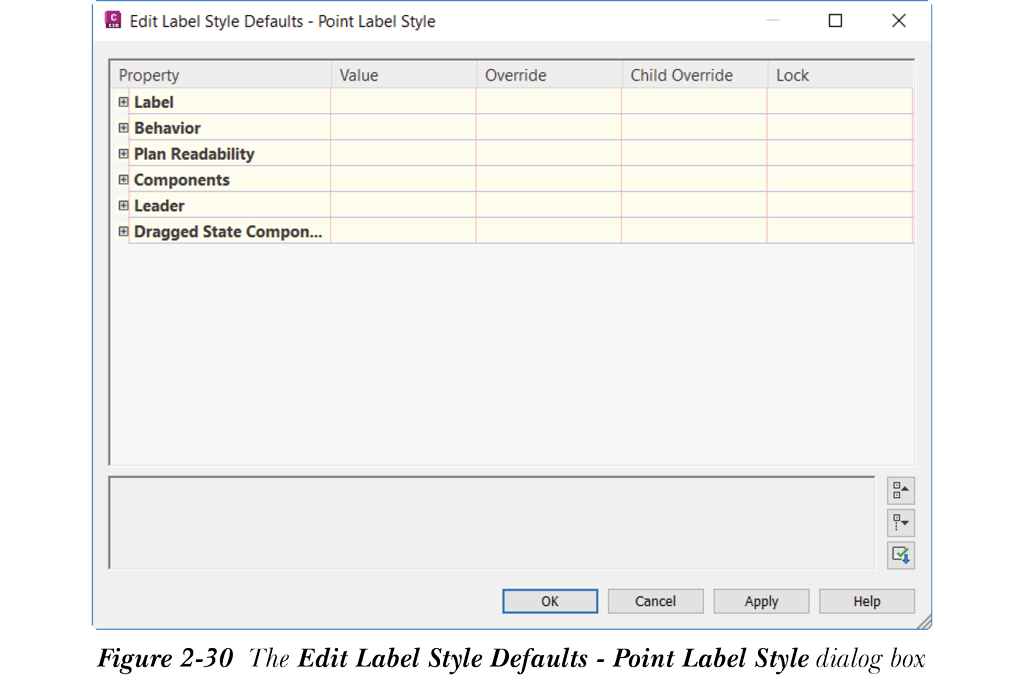

要查看和编辑点标签样式的默认设置，请展开“点”节点，然后右键单击“设定”选项卡中的“标签样式”子节点；将显示快捷菜单。从快捷菜单中选择“编辑标签样式默认值”选项；将显示“编辑标签样式默认值 - 点标签样式”对话框，如图 2-30 所示。展开此对话框中的类别以查看和编辑标签特性的默认值。您可以将点样式或点标签样式指定给点编组。点编组将在本章后面讨论。
