练习 2 创建池塘放坡

2026年9月26日 文档

练习 2 创建池塘放坡

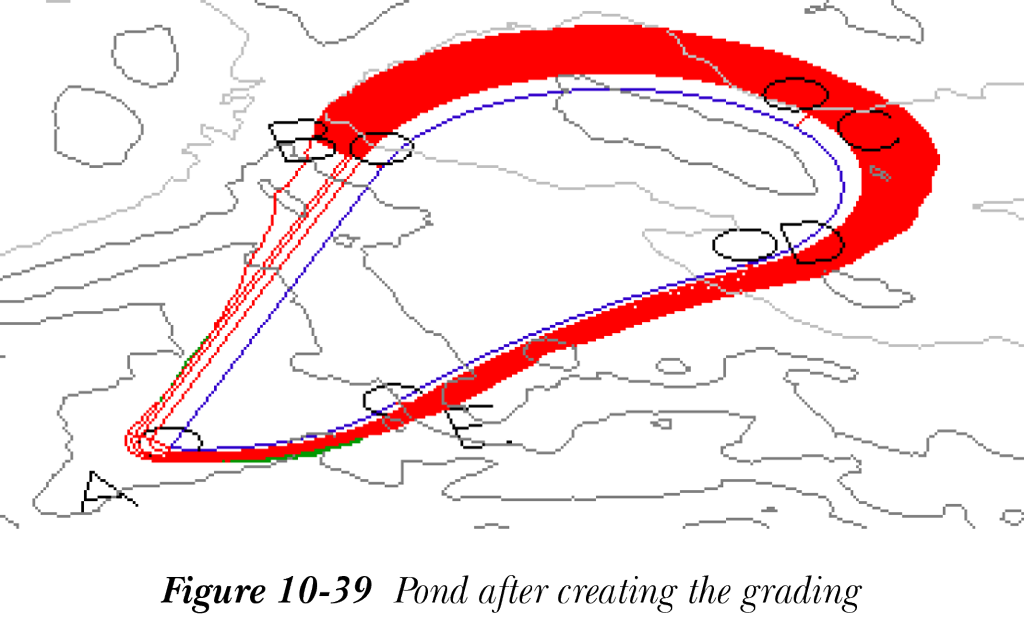

在本练习中，您将通过绘制要素线来创建池塘盆地。此外，您将为池塘创建准则集，然后对池塘进行放坡，如图 10-39 所示。

（预计时间：30 分钟）

完成本练习需要执行以下步骤：

a. 打开文件。

b. 绘制要素线以创建池塘轮廓。

c. 为池塘放坡创建放坡准则集。

d. 对池塘进行放坡。

e. 保存图形文件。

打开文件

  1. 从“应用程序菜单”中选择“打开”；将显示“选择文件”对话框。
  2. 在该对话框中，浏览到位置 C:c3d_2025c10_c3d_2025。
  3. 接下来，选择 c10_c3d_2025_tut02.dwg 文件，然后选择“打开”按钮以打开该文件。如果显示任何错误信息，请忽略。该文件包含一个曲面和几个圆形标记。您将首先通过连接这些圆的圆心来创建池塘边界要素线。您可以使用 OSNAP 命令捕捉到圆的圆心。

绘制要素线

  1. 从“常用”>“创建设计”>“要素线”下拉列表中选择“创建要素线”工具；将显示“创建要素线”对话框。
  2. 在该对话框的“名称”编辑框中输入 Pond Boundary，然后选择“确定”按钮；该对话框将关闭，并提示您指定要素线的起点。
  3. 放大以查看图形中的圆，并确保“对象捕捉”功能已激活。如果未激活，请按 F3 键以激活 Osnap 命令。

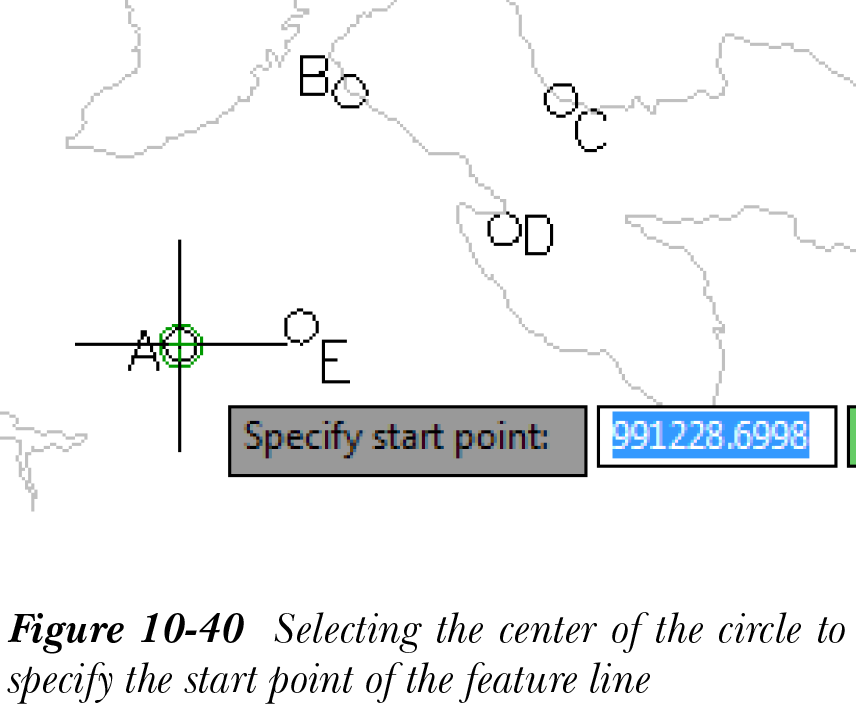

  4. 捕捉到圆 A 的圆心，然后单击以指定要素线的起点，如图 10-40 所示。

  1. 指定要素线的起点后，将提示您指定高程。在命令行中输入 300 并按 ENTER 键；将提示您指定下一点。

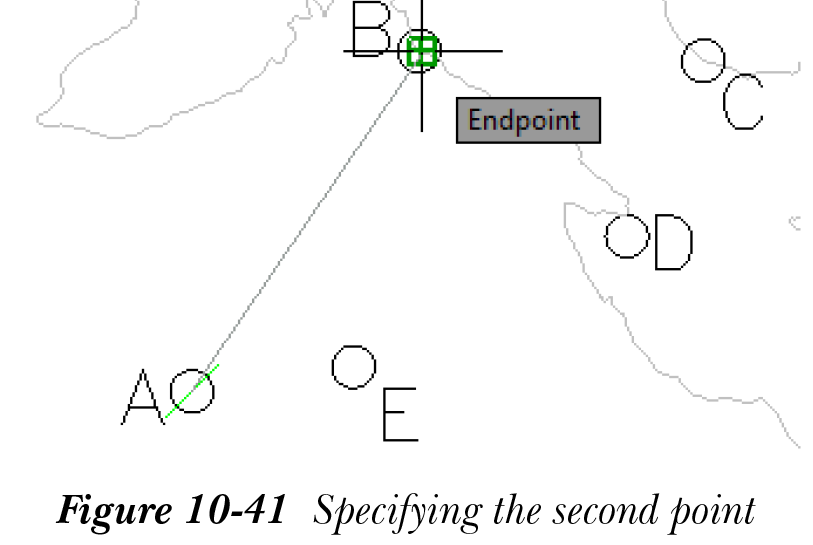

  2. 单击圆 B 的圆心，如图 10-41 所示。

  1. 在命令行中将高程指定为 300，然后再次按 ENTER 键；将提示您指定下一点或圆弧长度。
  2. 接下来，在命令行中输入 A 并按 ENTER 键；将提示您指定圆弧端点。
  3. 单击圆 C 的圆心以创建曲线要素线。
  4. 接下来，在命令行中输入 300 作为高程，然后按 ENTER 键。

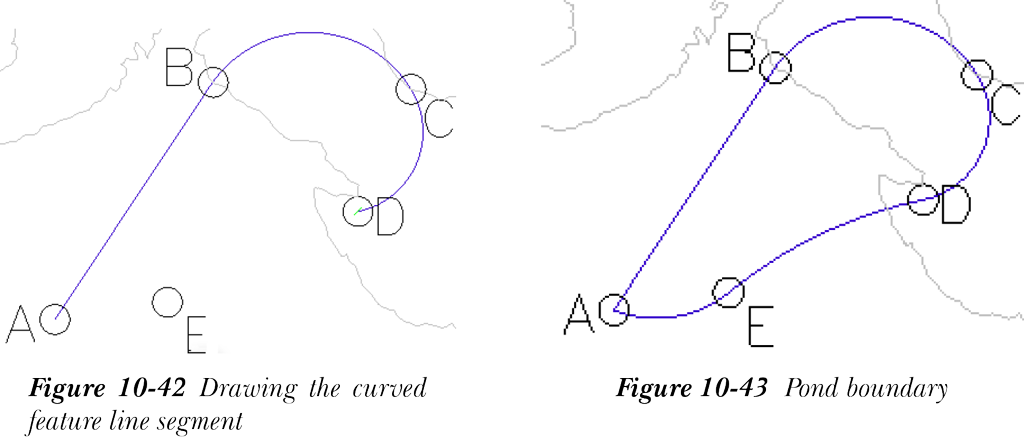

  5. 再次单击圆 D 的圆心以创建另一段曲线要素线，如图 10-42 所示；将提示您输入高程。
  6. 在命令行中输入 300 作为高程值，然后按 ENTER 键。
  7. 同样，单击圆 E 的圆心，并在命令行中输入 300 作为高程。接下来，按 ENTER 键。
  8. 现在，在命令行中输入 C 并按 ENTER 键以结束命令。您已使用要素线绘制了池塘边界。图 10-43 显示了创建的池塘边界。

创建放坡准则集

  1. 从“工具空间”选项板中选择“设定”选项卡，然后展开“放坡”>“放坡准则集”。
  2. 现在，右键单击“放坡准则集”子节点，然后从显示的快捷菜单中选择“新建”选项；将显示“放坡准则集特性 - 放坡准则集 (1)”对话框。
  3. 在“名称”编辑框中输入 Pond Grading，然后选择“确定”按钮；该对话框将关闭，Pond Grading 将添加到“放坡准则集”子节点中。
  4. 右键单击 Pond Grading，然后从显示的快捷菜单中选择“新建”选项；将显示“放坡准则 - 新建放坡准则”对话框。
  5. 在该对话框中，在“信息”选项卡的“名称”编辑框中输入 Elevation - 3:1，然后选择“准则”选项卡。
  6. 在该选项卡的“放坡方法”区域中，将“目标”特性的值设置为“高程”，然后设置所有其他参数，如下所述：

放坡方法标题

高程：360.000’

挖方边坡投影（向上）标题

坡度 3.00:1

填方边坡投影（向下）标题

坡度 3.00:1

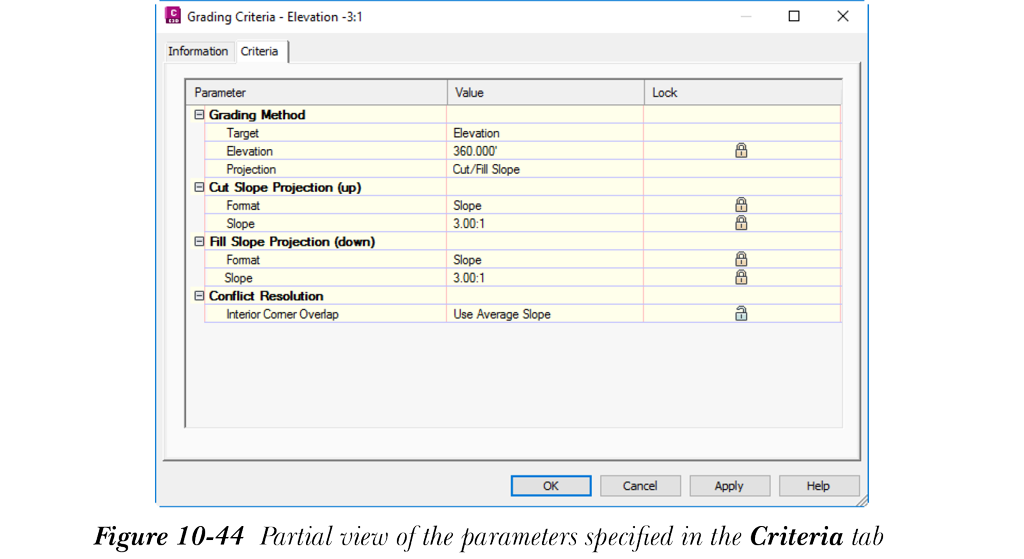

  1. 单击“锁定”列中的锁定符号，锁定“放坡方法”区域中“高程”特性的值。同时，锁定“挖方边坡投影（向上）”和“填方边坡投影（向下）”区域中“坡度”特性的值，请参见图 10-44。

  1. 选择“确定”按钮以关闭“放坡准则 - Elevation-3:1”对话框。这样，就创建了一个基于高程的准则。接下来，展开 Pond Grading 节点，然后右键单击它；将显示一个快捷菜单。从该菜单中选择“刷新”选项。
  2. 接下来，在“设定”选项卡的“放坡准则集”节点中展开 Pond Grading 子节点，然后右键单击 Elevation - 3:1 子节点。从显示的快捷菜单中选择“复制”选项；将显示“放坡准则 - Elevation - 3:1[复制]”对话框。
  3. 在“名称”编辑框中输入 Elevation - 4:1，然后在该对话框中选择“准则”选项卡。
  4. 如果默认未设置，则将“高程”特性的值设置为 360.000’。同样，将“挖方边坡投影（向上）”节点下“坡度”特性的值设置为 4.00:1，并将“填方边坡投影（向下）”节点下“坡度”特性的值设置为 4.00:1。确保所有值均已锁定。选择“确定”按钮以关闭该对话框。这样，就创建了第二个基于高程的准则。
  5. 在“工具空间”的“设定”选项卡中右键单击 Elevation - 4:1 子节点，然后从显示的快捷菜单中选择“复制”选项；将显示“放坡准则 - Elevation - 4:1 [复制]”对话框。
  6. 在该对话框中，在“信息”选项卡的“名称”编辑框中输入 Berm，然后选择“准则”选项卡。

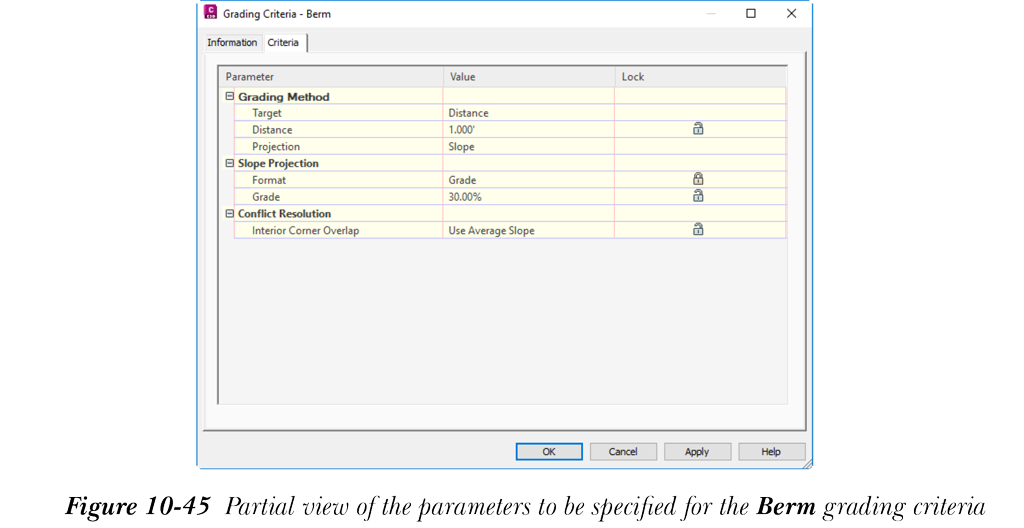

  7. 在“放坡准则-Berm”对话框的“准则”选项卡中指定以下值，如图 10-45 所示，并输入以下指定的参数

边坡投影标题

格式：坡度

坡度：3.00%

  1. 接下来，选择“确定”按钮；该对话框将关闭。
  2. 使用步骤 12 和 13 中给出的过程，创建一个名称为 Surface 的放坡准则集。
  3. 在“准则”选项卡中，将“目标”特性的值设置为“曲面”，并将“挖方边坡投影（向上）”和“填方边坡投影（向下）”节点下“坡度”的值设置为 3:1。接下来，选择“确定”按钮；该对话框将关闭。

对池塘进行放坡

  1. 从“常用”>“创建设计”>“放坡”下拉列表中选择“放坡创建工具”工具；将显示“放坡创建工具”工具栏。
  2. 从该工具栏中选择“设置放坡编组”按钮；将显示“选择放坡编组”对话框。
  3. 在该对话框中，从“编组名称”下拉列表中选择 Pond Grade 选项，然后选择“确定”按钮；“选择放坡编组”对话框将关闭。
  4. 接下来，从“放坡创建工具”工具栏中选择“选择准则集”按钮；将显示“选择准则集”对话框。
  5. 在该对话框的下拉列表中选择 Pond Grading 选项，然后选择“确定”按钮；“选择准则集”对话框将关闭。

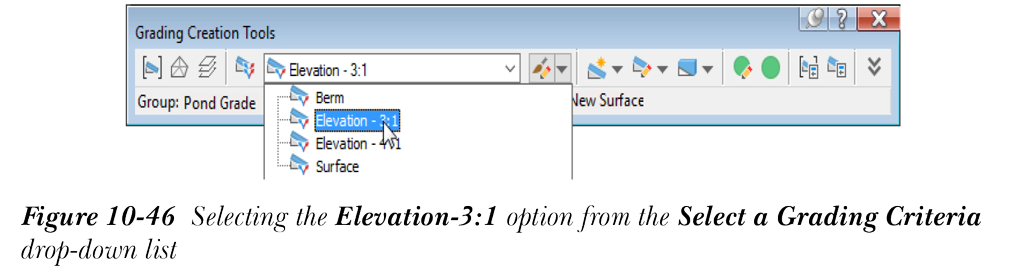

  6. 现在，从“选择放坡准则”下拉列表中选择 Elevation - 3:1 选项，如图 10-46 所示。接下来，选择“创建放坡”按钮；将提示您选择要素。

  1. 选择您绘制的池塘边界；将提示您指定放坡侧。

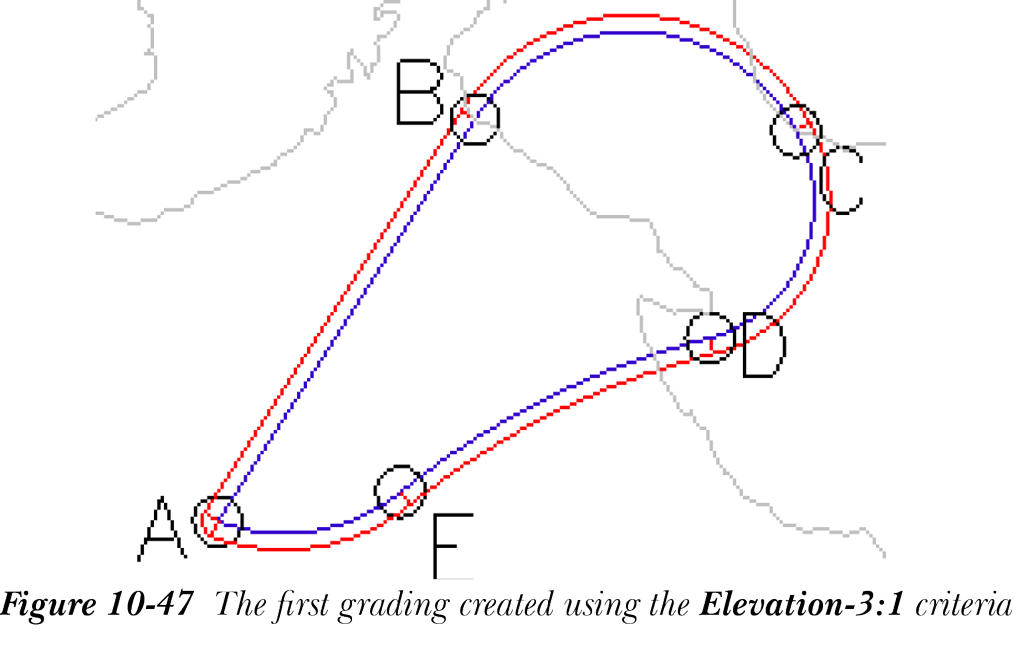

  2. 单击池塘边界的外侧以指定放坡侧；将提示您指定是否要将放坡应用于整个长度。按 ENTER 键以选择“是”选项。Civil 3D 开始放坡过程。等待该过程完成。图 10-47 显示了使用 Elevation - 3:1 准则创建的放坡。

  1. 现在，从“放坡创建工具”工具栏的“选择放坡准则”下拉列表中选择 Berm 选项，然后选择您已创建的放坡的外边缘。
  2. 按 ENTER 键以对池塘的整个长度进行放坡；将提示您指定距离。

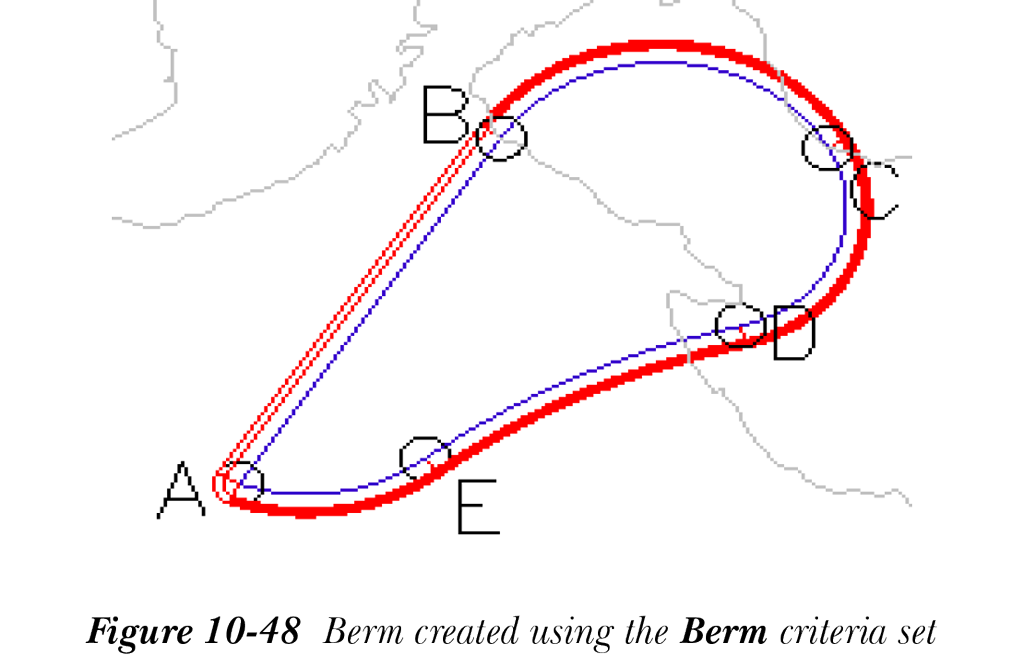

  3. 在命令行中输入 100，然后按 ENTER 键；将提示您指定坡度。按 ENTER 键以接受放坡的默认值。等待池塘放坡创建并显示在图形中，如图 10-48 所示。

  1. 现在，从“放坡创建工具”工具栏的“选择放坡准则”下拉列表中选择 Elevation - 4:1，然后选择已创建的护坡的外边缘。
  2. 按 ENTER 键以将放坡应用于池塘的整个长度。这样，第三个

放坡就完成了。

  1. 再次从“选择放坡准则”下拉列表中选择 Berm 选项；将提示您选择要素。
  2. 选择放坡的外边缘；将提示您指定是否要将放坡应用于整个长度。按 ENTER 键以将放坡应用于池塘的整个长度；将提示您输入放坡距离。
  3. 在命令行中输入 50 并按 ENTER 键；将提示您指定坡度。接受默认值并按 ENTER 键；将提示您选择要素。
  4. 现在，从“选择放坡准则”下拉列表中选择 Surface 选项。接下来，从该工具栏中选择“创建放坡”工具；将提示您选择要素。

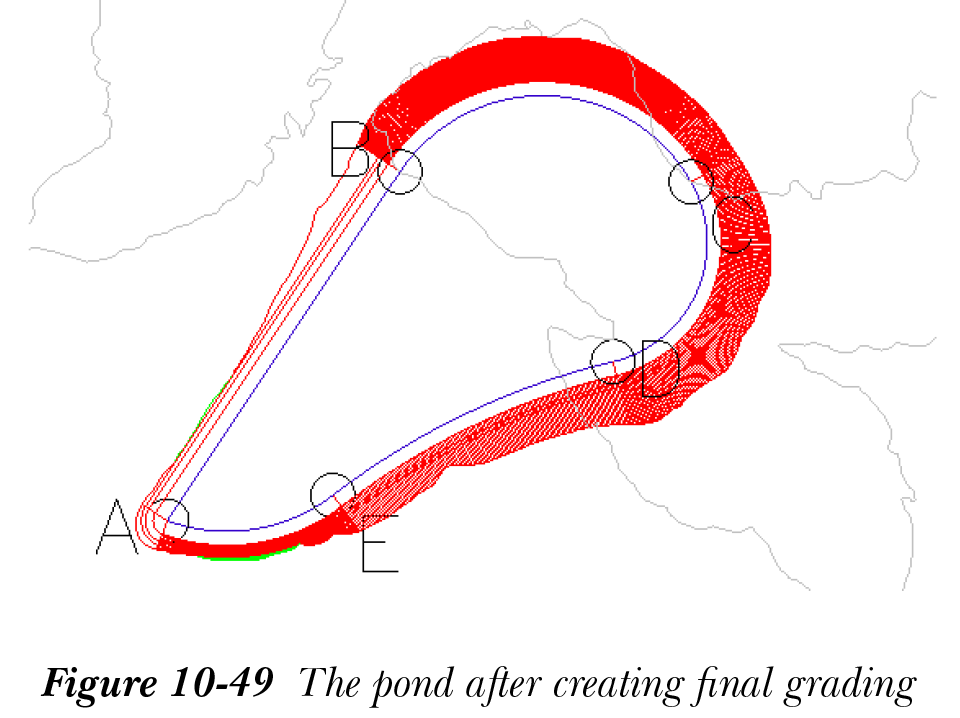

  5. 选择池塘放坡的外边缘；将提示您指定是否要将放坡应用于整个长度。按 ENTER 键以将放坡应用于整个长度。等待边坡计算完成，并创建池塘的最终放坡。池塘的最终视图将显示在图形中，如图 10-49 所示。
  6. 关闭该工具栏并按 ESC 键退出。

注意

与之前的池塘放坡相比，池塘的最终放坡可能需要更多时间才能完成。您可以在屏幕右下角的进度条中查看放坡创建的进度状态。

以三维方式查看池塘

  1. 从“视图”选项卡的“视觉样式”面板中选择“三维线框”选项。

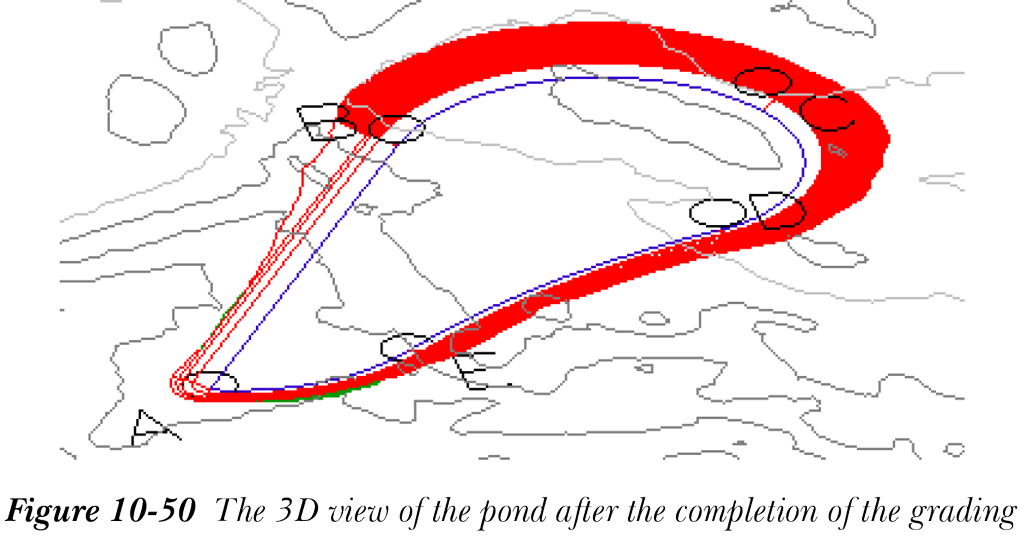

  2. 使用 ViewCube 旋转并从不同方向查看池塘放坡，如图 10-50 所示。您可以从图形中删除这些圆。

保存文件

  1. 从“应用程序菜单”中选择“另存为”；将显示“图形另存为”对话框。
  2. 在该对话框中，浏览到以下位置：

C:c3d_2025c10_c3d_2025

  1. 将该文件另存为 c10_tut02a。

自测题

回答以下问题，然后与本章末尾给出的答案进行比较：

  1. Civil 3D 的以下哪个特性定义了 Civil 3D 对象与地形之间的关系？

a) 放坡准则 b) 要素线

c) 曲面 d) 路线

  1. “放坡体积工具”对话框中的以下哪个工具可计算挖方和填方体积的放坡值，以实现净体积的指定目标值？

a) 提高放坡编组 b) 降低放坡编组

c) 自动提高/降低以平衡体积 d) 以上都不是

  1. 以下哪项是使用“创建分离曲面”工具创建的？

a) 静态曲面 b) 挖方/填方体积曲面

c) 复合曲面 d) 动态曲面

  1. 以下哪个特性是使用“创建要素线”工具创建的？

a) 新要素线段 b) 来自 AutoCAD 对象的要素线

c) 来自路线的要素线 d) 以上所有

  1. 从 AutoCAD 对象或路线创建要素线时，使用以下哪个选项来减少要素线上的顶点数？

a) 删除现有图元 b) 抽稀点

c) 平滑 d) 拟合曲线

  1. 放坡是对 __ 地面进行建模的过程。
  2. 放坡过程的两个先决条件是 __ 和要素线。
  3. __ 定义为表示要放坡对象的开放或闭合几何图形。
  4. 可以使用“全景”窗口的 ___ 选项卡中的选项更改要素线的高程。
  5. __ 是指应用于开放区域或空隙以创建放坡的填方。
  6. “放坡（上下文）”选项卡中的 __ 工具用于编辑放坡准则。
  7. 要素线是一种 Civil 3D 对象，用于表示图形中的重要特征，例如山脊线、路面边缘等。（对/错）
  8. 在 Civil 3D 中，要素线是三维多段线的另一个名称。（对/错）
  9. 您可以使用“创建要素线”工具将现有的多段线、直线、圆弧和三维多段线转换为要素线。（对/错）
  10. 目标参数用于指定创建放坡所选的目标或准则。（对/错）

复习题

回答以下问题：

  1. __ 投影用于允许放坡对象在距足迹固定水平距离处投影到目标。
  2. __ 按钮用于根据“全景”窗口的“放坡高程编辑器”选项卡中编辑框内设置的增量值来提高所选要素线点的高程。
  3. Civil 3D 允许您使用 _____ 工具添加过渡以填充放坡之间的区域。
  4. __ 按钮用于为所选要素线创建快速纵断面。
  5. “放坡体积工具”工具用于调整放坡编组的挖方和填方体积。（对/错）
  6. “插入高程点”按钮仅用于在所选要素线的端点处插入中间高程点。（对/错）
  7. 不创建任何准则就无法使用放坡填充。（对/错）
  8. 从放坡编组创建的曲面是静态曲面，并反映在放坡对象中所做的更改。（对/错）
  9. 只有当图形中存在从放坡编组创建的曲面时，您才能使用“放坡体积工具”工具。（对/错）
  10. 中心标记是一种菱形标记，表示放坡对象的质心。（对/错）

练习

  1. 登录 www.cadcim.com 并浏览到 Textbooks>Civil/GIS>AutoCAD Civil 3D>Exploring AutoCAD Civil 3D 2025>Exercise Files & Instructor Guide。接下来，单击 c10_c3d_2025 exer.zip 文件以下载该文件。
  2. 现在，将下载的文件夹保存并解压到以下位置：

C:c3d_2025

注意

打开练习文件时，“全景”窗口可能会显示错误信息。关闭此窗口以继续操作。

练习 1

打开 c10_c3d_2025_ex01.dwg 文件并使用该图形文件中的基线。接下来，按以下给出的顺序使用准则创建放坡对象。（预计时间：30 分钟）

  1. 车道距离：应用于主外圆

距离-21

  1. 车道高程：应用于车道 1

高程-95

填方坡度-1:1

  1. 车道相对高程：应用于车道 2

相对高程-7

  1. 车道曲面：应用于车道 3

曲面

填方坡度-2:1

挖方坡度-2:1

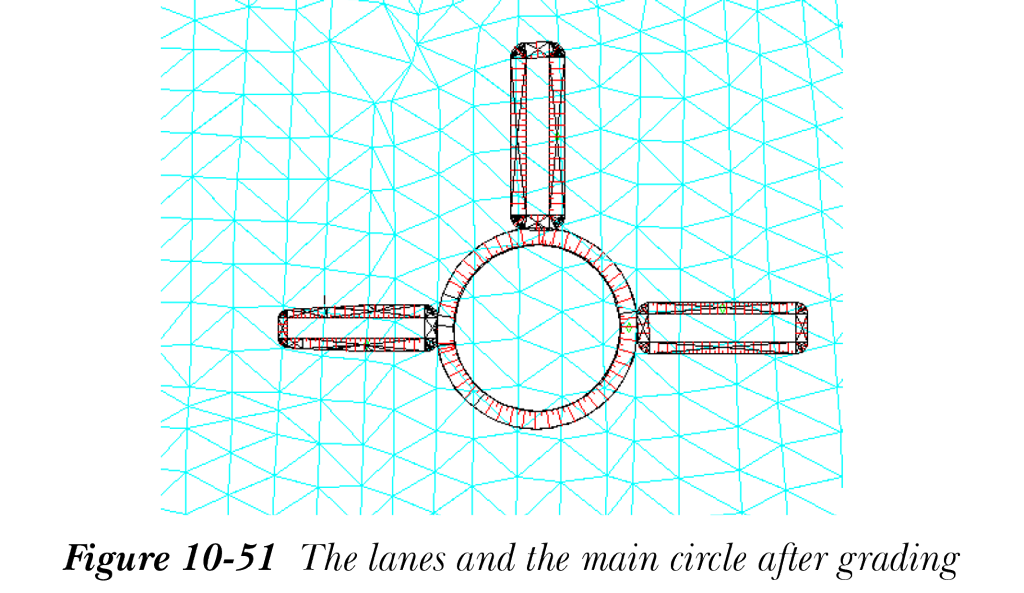

除给出的值外，当提示您这样做时，接受特性的所有默认值。将该文件另存为 c10_ex01a。本练习的最终放坡如图 10-51 所示。

自测题答案

  1. a
  2. c
  3. a
  4. a
  5. b
  6. finished
  7. Grading group
  8. footprint
  9. Grading Elevation Editor Panorama
  10. grading infill
  11. Edit Grading
  12. T
  13. F
  14. F
  15. T
