曲面标签样式

曲面标签样式

曲面样式控制曲面的显示，而标签样式控制曲面标签样式的显示。Civil 3D 具有多种内置标签样式，但您也可以创建自己的标签样式来标注曲面等高线、坡度、流域和点高程。这些标签样式控制曲面标签的可见性和显示。要创建曲面标签样式，请选择“工具空间”选项板的“设定”选项卡。在“设定”选项卡中，展开“曲面”节点下的“标签样式”子节点。接着，展开您要为其创建标签样式的所需曲面组件节点。例如，在“等高线”子节点中，您会注意到一些内置的等高线标签样式。现在，如果您想为等高线创建新的标签样式，请右键单击“等高线”子节点以显示快捷菜单。从快捷菜单中选择“新建”；将显示“标签样式生成器 - 新建曲面等高线标签样式”对话框，如图 4-14 所示。接下来将讨论此对话框中的各个选项卡。

“信息”选项卡

使用此选项卡，您可以在“名称”编辑框中指定等高线标签样式名称。您还可以在“描述”框中为标签样式输入描述。此选项卡还提供有关标签样式的详细信息。

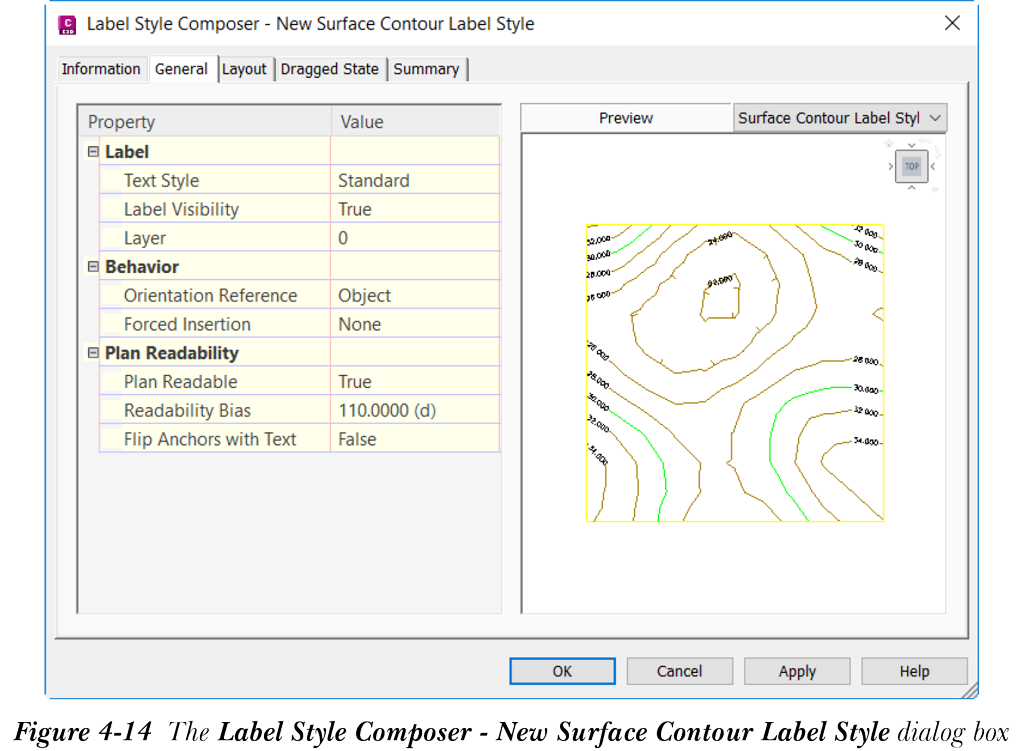

“常规”选项卡

此选项卡用于指定标签样式的常规特性，例如标签文字样式、标签可见性和标签方向。标签样式的特性显示在“特性”列中，值显示在“值”列中，分为三个不同的类别。接下来将讨论这些类别。

标签

展开“标签”类别。此类别中的“文字样式”特性指定标签所有文字组件的文字样式。“Standard”是文字样式的默认值。单击此特性“值”字段中的浏览按钮；将显示“选择文字样式”对话框。从此对话框中选择所需的文字样式类型。“标签可见性”特性控制图形中标签的可见性。默认情况下，其值设置为“True”。您可以单击此特性“值”字段中的下拉列表并选择“False”，以在图形中隐藏标签。“图层”特性指定标签所有组件的图层。您可以修改标签将放置的图层。

行为

“方向参照”特性指定标签的方向。单击此特性“值”字段中的下拉列表，然后从显示的下拉列表中选择所需选项。此下拉列表中默认选择“对象”选项。“视图”选项用于将标签重新对齐到模型视图和平面视图中的当前视图方向。“世界坐标系”选项用于根据当前视图与世界视图之间的角度调整标签。

“强制插入”特性用于指定标签相对于对象的位置。此特性仅在“方向参照”特性设置为“对象”且对象为直线、圆弧段或样条曲线段时适用。“无”值保持标签按组合时相对于对象的位置。“顶部”选项用于在对象上方添加标签，“底部”选项用于在对象下方添加标签。

平面可读性

此类别的“平面可读”特性指定文字旋转，以确保标签中的所有文字组件在指定视图中易于读取。单击此特性“值”字段中的下拉列表，然后选择“True”或“False”。如果选择“True”，标签中的文字将旋转，以便在指定视图中易于读取。选择“False”选项可使标签保持在其原始位置，而不受视图影响。

预览

预览窗口显示标签样式的视图。要更改视图，请从“预览”下拉列表中选择任意选项。接着，右键单击预览窗口以访问快捷菜单中与视图相关的选项。

“布局”选项卡

此选项卡用于创建、删除或编辑标签组件。如果需要，您还可以使用此选项卡向标签添加新组件，并指定组件的文字。在此选项卡中，您还可以指定文字内容、高度、颜色和其他相关特性。

“拖移状态”选项卡

此选项卡用于指定拖移状态下的标签特性。当标签从其插入点拖移时，您可以控制标签的显示和外观。

“摘要”选项卡

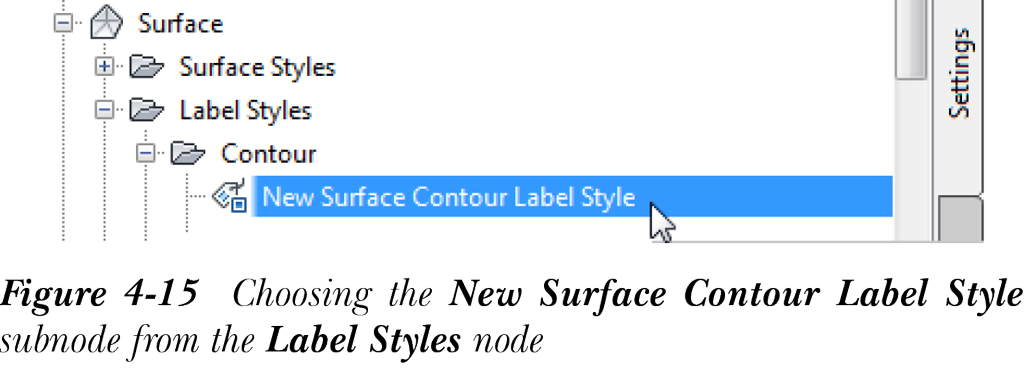

“摘要”选项卡用于显示标签的所有组件以及各种标签特性的指定值。指定标签样式特性后，选择“确定”按钮；“标签样式生成器”对话框将关闭，新的等高线样式将添加到“工具空间”选项板“设定”选项卡中的“等高线”节点。要查看标签样式，请从“工具空间”选项板“设定”选项卡中的“标签样式”节点选择“新建曲面等高线标签样式”子节点，如图 4-15 所示。

在向曲面添加等高线标签之前，请从“添加标签”对话框中选择您已创建的标签样式。同样，您可以为点高程、坡度和流域创建自己的样式，并使用它们来标注曲面。

教程

1. 从 https://www.cadcim.com 下载 c04_c3d_2025_tut.zip 文件。该文件的路径如下：Textbooks > Civil/BIM/GIS > AutoCAD Civil 3D > Exploring AutoCAD Civil 3D 2025> Tutorial Files。
2. 将下载的文件保存并解压到以下位置：

C: c3d_2025

本章的第一个和第二个教程提供视频格式。

注意

打开教程文件时，可能会出现带有错误消息的“全景窗口”。关闭此窗口以继续操作。

教程 1：曲面体积

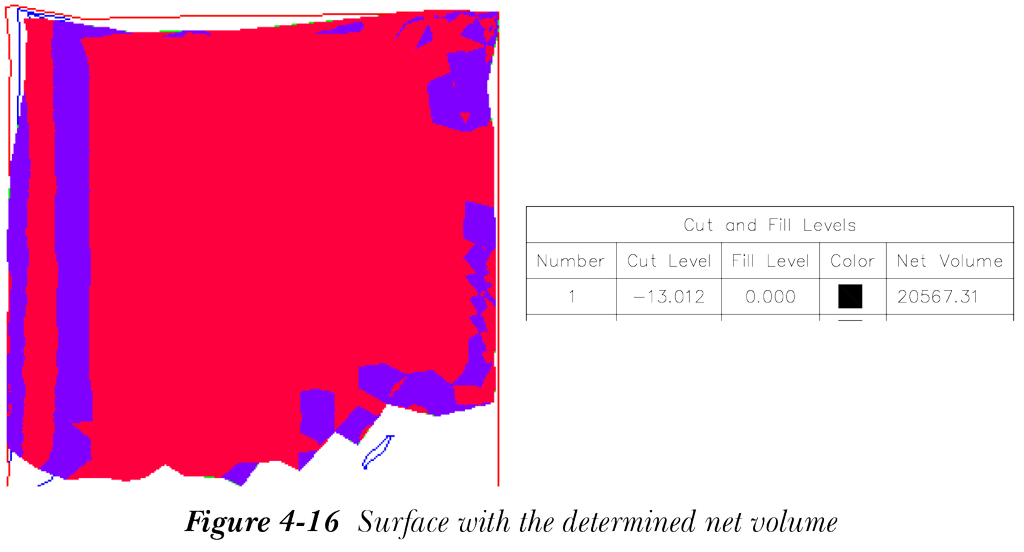

在本教程中，您将计算复合体积并创建 TIN 体积曲面。此外，您还将计算由多边形围成的区域的体积。图 4-16 显示了已确定体积的曲面。（预计时间：45 分钟）

完成本教程需要执行以下步骤：

a. 打开文件。

b. 计算复合体积。

c. 创建 TIN 体积曲面。

d. 创建新的图例样式。

e. 将图例表格添加到图形中。

f. 计算由多边形围成的区域的体积。

g. 保存文件。

视频

您可以使用以下链接查看本教程的视频：https://www.cadcim.com/civil-3d-2025-ch-4-tutorial1。

打开文件

1. 从“应用程序菜单”中选择“打开”；将显示“选择文件”对话框。
2. 在此对话框中，浏览到您保存文件的位置 C:c3d_2025c04_c3d_2025_tut。
3. 选择文件 c04_c3d_2025_tut01.dwg，然后选择“打开”按钮将其打开。

该图形文件包含两个 TIN 曲面：带有边界和等高线的“现有地面”曲面，以及带有三角形的“设计地面”曲面。您会注意到“设计地面”曲面中有一个洋红色的多边形。

计算复合体积

1. 在命令行中输入 REPORTSURFACEVOLUME 并按 ENTER 键；“全景窗口”中的“复合体积”选项卡将显示。
2. 从“全景窗口”的“复合体积”选项卡中选择“创建新的体积条目”按钮；新的体积条目将添加到列表框中。

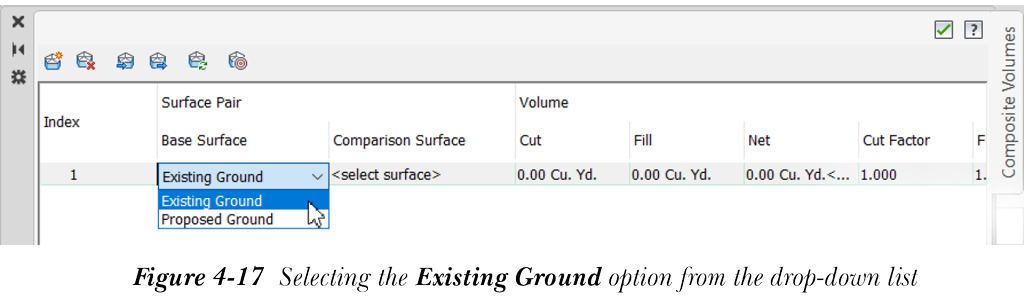

3. 双击“基准曲面”列中的 <选择曲面> 单元格；将显示下拉列表。从此下拉列表中选择“现有地面”选项，如图 4-17 所示。

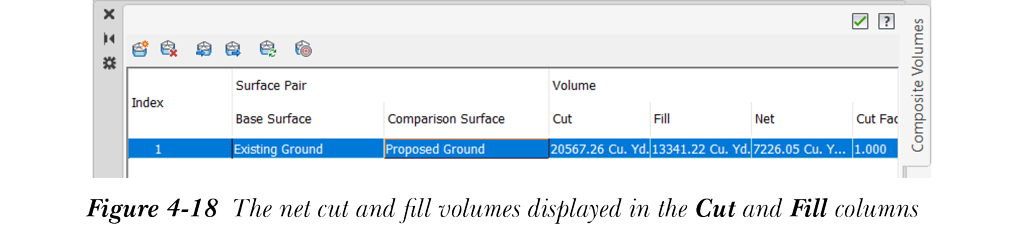

4. 同样，从“对照曲面”列的下拉列表中选择“设计地面”选项。指定基准曲面和对照曲面后，净挖方和填方体积将分别显示在“挖方”和“填方”列中，如图 4-18 所示。

需要从现有地面移除的材料总体积为 20567.26 立方码，需要填充的材料总量为 13341.22 立方码。

5. 接受默认的挖方和填方系数值。移动“全景窗口”的滑块以平移窗口，查看调整后的挖方、填方和所需净材料值。净材料体积为 7226.05 立方码<挖方>。

这意味着要创建平衡的设计地面，需要从现有地面移除 7226.05 立方码的材料。请注意，“净图表”列中的红色图形表示需要从基准曲面移除材料。

6. 关闭“全景窗口”。

创建 TIN 体积曲面

1. 从“常用”>“创建地面数据”>“曲面”下拉列表中选择“创建曲面”工具；将显示“创建曲面”对话框。
2. 在此对话框中，从“类型”下拉列表中选择“TIN 体积曲面”选项。
3. 按如下方式设置 TIN 体积曲面特性的值：

名称：Volume Surface 基准曲面：Existing Ground

对照曲面：Proposed Ground

4. 选择“确定”按钮；“创建曲面”对话框将关闭。曲面已创建并以不同颜色的色带显示。
5. 现在，展开“工具空间”选项板“浏览”选项卡中的“曲面”节点。
6. 右键单击“Volume Surface”节点；将显示快捷菜单。从快捷菜单中选择“曲面特性”选项；将显示“曲面特性 - Volume Surface”对话框。
7. 从此对话框中选择“统计信息”选项卡（如果默认未选择）。

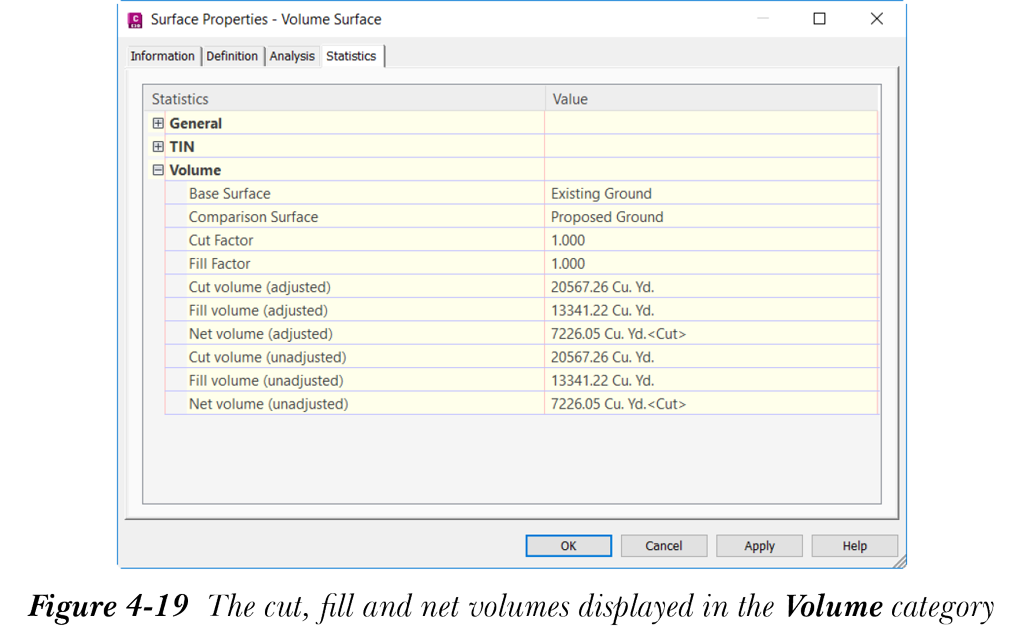

8. 展开此选项卡中的“体积”类别；将显示挖方、填方和净体积，如图 4-19 所示。

接下来，您将执行高程分析，以直观地区分曲面中不同的高程范围。

9. 接着，在“曲面特性 - Volume Surface”对话框中选择“分析”选项卡。
10. 确保从“分析类型”下拉列表中选择了“高程”选项。

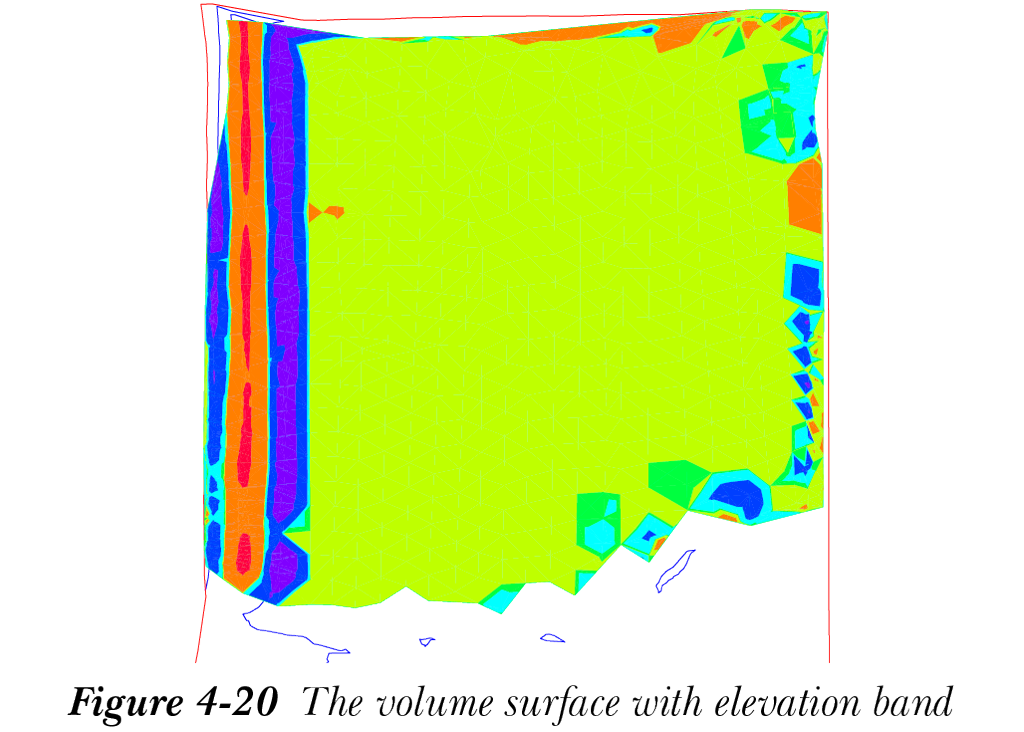

11. 在“范围”区域中，保留默认设置并选择“运行分析”按钮；结果显示在“范围详细信息”区域中。选择“应用”按钮；体积曲面以不同颜色显示高程色带，如图 4-20 所示。不同的颜色色带表示曲面中的各种高程范围。

现在使用两个高程范围色带执行分析。

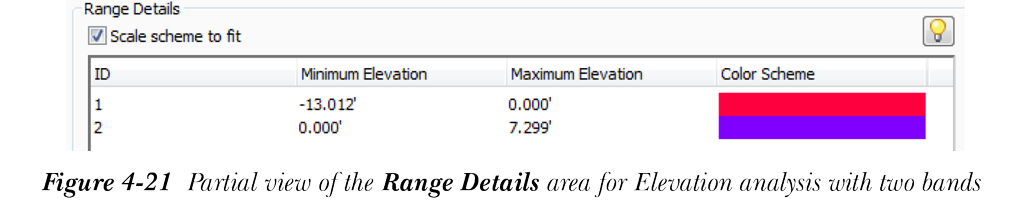

12. 将“创建范围方式”下拉列表旁边的微调框中的值设置为 2，然后选择“运行分析”按钮；将执行分析。范围详细信息显示在“范围详细信息”区域中，如图 4-21 所示。选择“应用”按钮将更改应用到图形中。

创建新的图例样式

在本节中，您将创建新的图例样式。

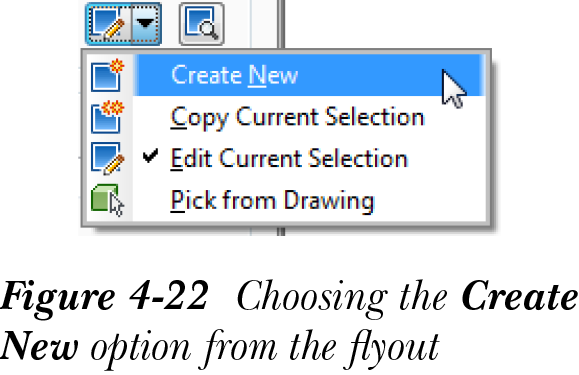

1. 在“分析”选项卡中，从“图例”区域选择向下箭头按钮，然后从显示的弹出菜单中选择“新建”选项，如图 4-22 所示。执行此操作后，将显示“表格样式 - 新建高程表格样式”对话框。

2. 在“信息”选项卡中，在“名称”编辑框中输入 Cut and Fill Levels。
3. 从此对话框中选择“数据特性”选项卡。在此选项卡的“结构”区域中，双击表格名称“Elevations Table”；将显示“文字组件编辑器 - 列内容”对话框。

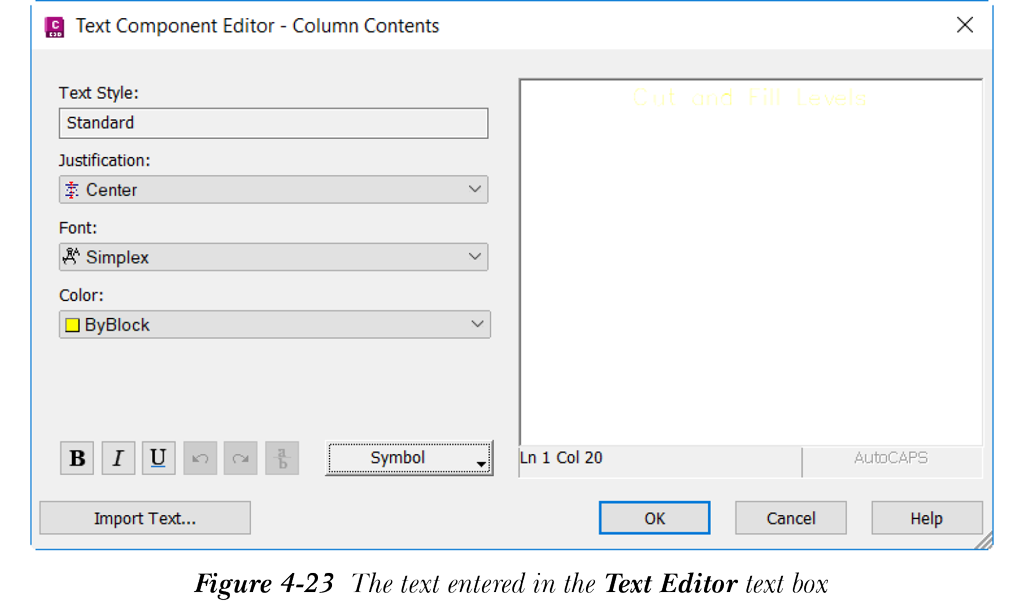

4. 删除“文字编辑器”文本框中的现有文字，然后输入 Cut and Fill Levels，如图 4-23 所示。

5. 选择“确定”按钮关闭对话框；将显示“表格样式 - Cut and Fill Levels”对话框。请注意，“结构”区域中表格的名称已更改为 Cut and Fill Levels。
6. 在此对话框中，双击“结构”区域中的“Minimum Elevation”表头；将显示“文字组件编辑器 - 列内容”对话框。
7. 删除“文字编辑器”文本框中的现有文字，然后输入 Cut Level。接着，选择“确定”按钮；对话框将关闭。请注意，“表格样式 - Cut and Fill Levels”对话框“结构”区域中的“Minimum Elevation”列已重命名为 Cut Level。
8. 双击“Maximum Elevation”表头；将显示“文字组件编辑器 - 列内容”对话框。
9. 选择并删除“文字编辑器”文本框中的现有文字，然后输入 Fill Level。
10. 接着，选择“确定”按钮；“文字组件编辑器 - 列内容”对话框将关闭。
11. 选择“添加列”按钮；新列将添加到“结构”区域中。
12. 双击新添加列的表头；将显示“文字组件编辑器 - 列内容”对话框。
13. 在对话框的“文字编辑器”文本框中，输入 Net Volume，然后选择“确定”按钮；“文字组件编辑器 - 列内容”对话框将关闭。
14. 现在，双击“Net Volume”列的“列值”单元格；将显示“文字组件编辑器 - 列内容”对话框。

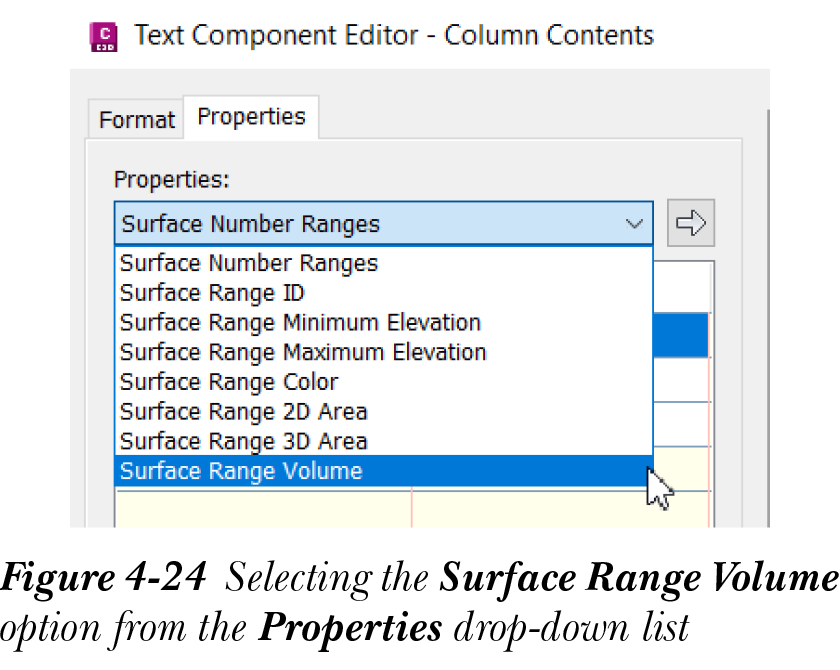

15. 现在，从“特性”下拉列表中选择“曲面范围体积”选项，如图 4-24 所示。

16. 选择箭头按钮将此特性添加到“文字编辑器”窗口中。
17. 接着，选择“确定”按钮；“文字组件编辑器 - 列内容”对话框将关闭。
18. 现在，从“表格样式 - Cut and Fill Levels”对话框中选择“显示”选项卡。
19. 将“整体边框”颜色显示设置为“随层”。同时将“标题分隔符”、“表头分隔符”和“数据分隔符”组件的颜色设置为蓝色。接着，将“标题文字”、“表头文字”和“数据文字”组件的颜色设置为红色。
20. 接着，单击“标题区域填充”、“表头区域填充”和“数据区域填充”的“可见性”列中的灯泡图标以关闭显示。接着，选择“确定”按钮关闭“表格样式 - Cut and Fill Levels”对话框。

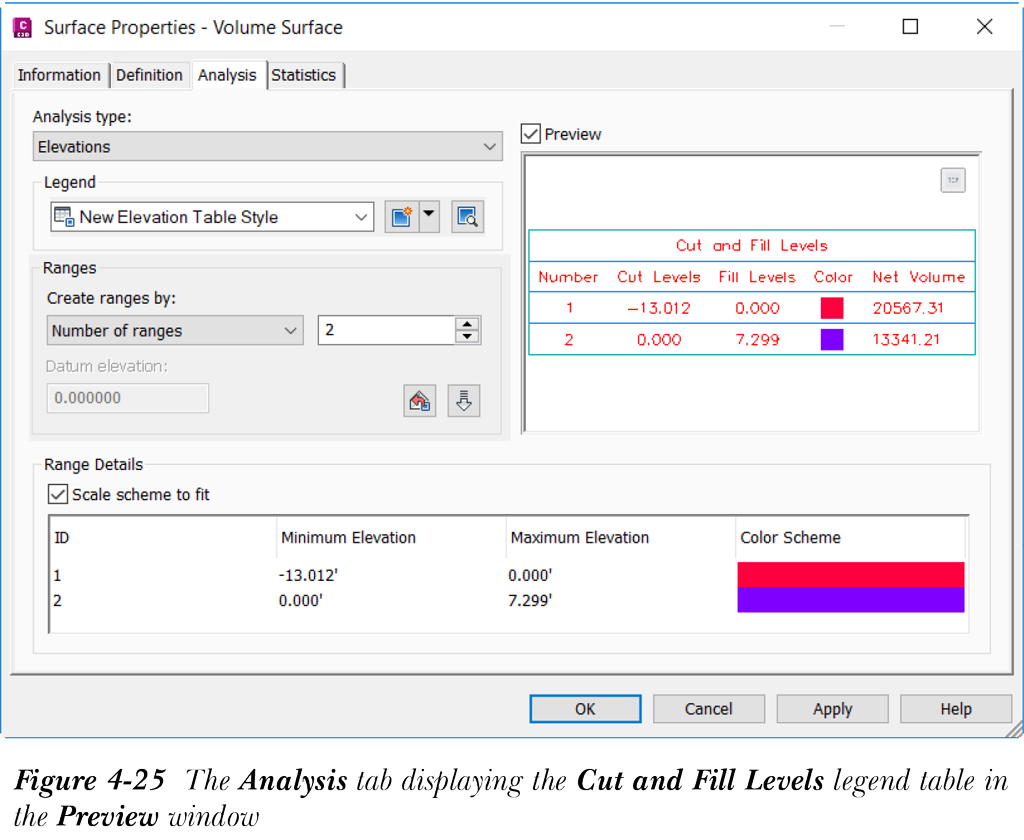

21. 在“曲面特性 - Volume Surface”对话框的“分析”选项卡中选中“预览”复选框，以在预览中查看新的 Cut and Fill Levels 图例表格，如图 4-25 所示。

22. 选择“确定”按钮关闭“曲面特性 - Volume Surface”对话框。

将图例表格添加到图形中

1. 从“注释”>“标签和表格”>“添加表格”下拉列表中选择“添加曲面图例表格”工具；系统将提示您选择曲面。
2. 按 ENTER 键；将显示“选择曲面”对话框。
3. 选择 Volume Surface 并选择“确定”；对话框将关闭。同时，系统将提示您指定表格的类型。
4. 按 ENTER 键接受默认的“高程”选项；系统将提示您指定表格的行为。
5. 按 ENTER 键接受默认的“动态”选项；系统将提示您选择左上角。

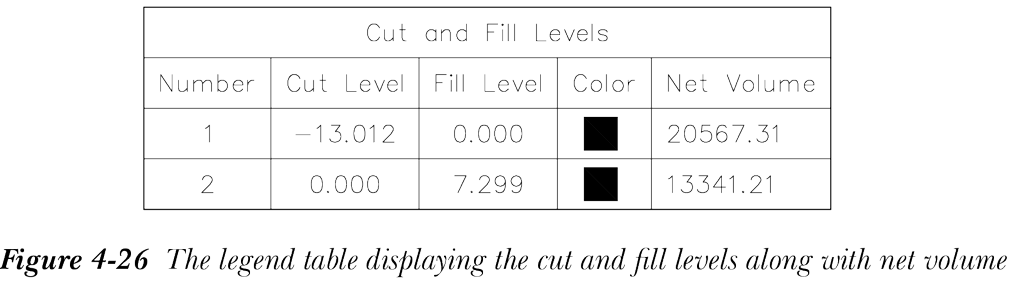

6. 在图形中所需位置单击；图例表格将添加到图形中，并显示挖方和填方水平以及净体积，如图 4-26 所示。

计算有界体积

1. 在“工具空间”选项板“浏览”选项卡中，从“曲面”节点选择“Volume Surface”子节点并右键单击它；将显示快捷菜单。
2. 从快捷菜单中选择“编辑曲面样式”选项；将显示“曲面样式 - Elevation Banding (2D)”对话框。
3. 在此对话框中，选择“显示”选项卡。关闭此选项卡中“高程”组件的可见性。选择“确定”按钮关闭对话框。
4. 在命令行中输入 ReportSurfBoundedVolume 并按 ENTER 键两次；将显示“选择曲面”对话框。
5. 从此对话框中选择“Volume Surface”选项。
6. 选择“确定”按钮；对话框将关闭，系统将提示您选择边界多边形。

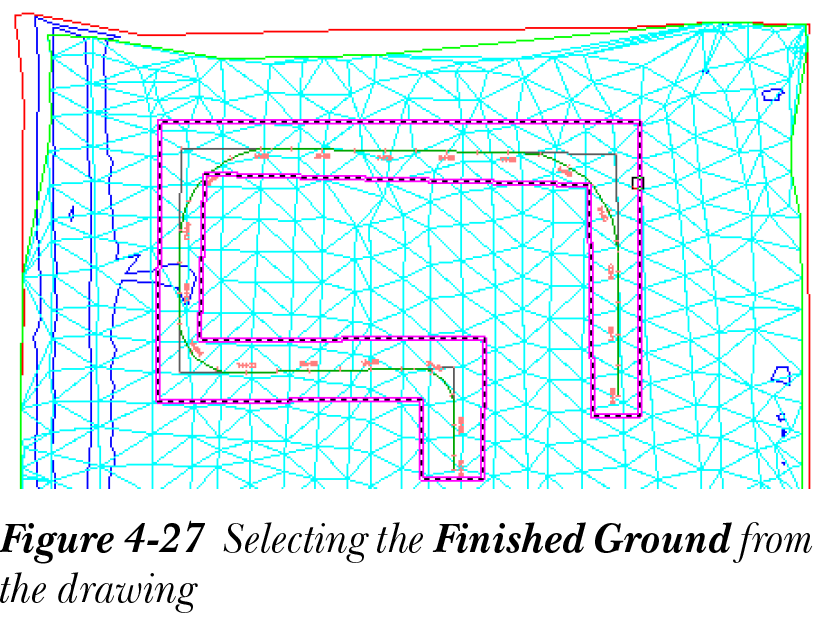

7. 从图形中选择以洋红色显示的“Finished Ground”，如图 4-27 所示。

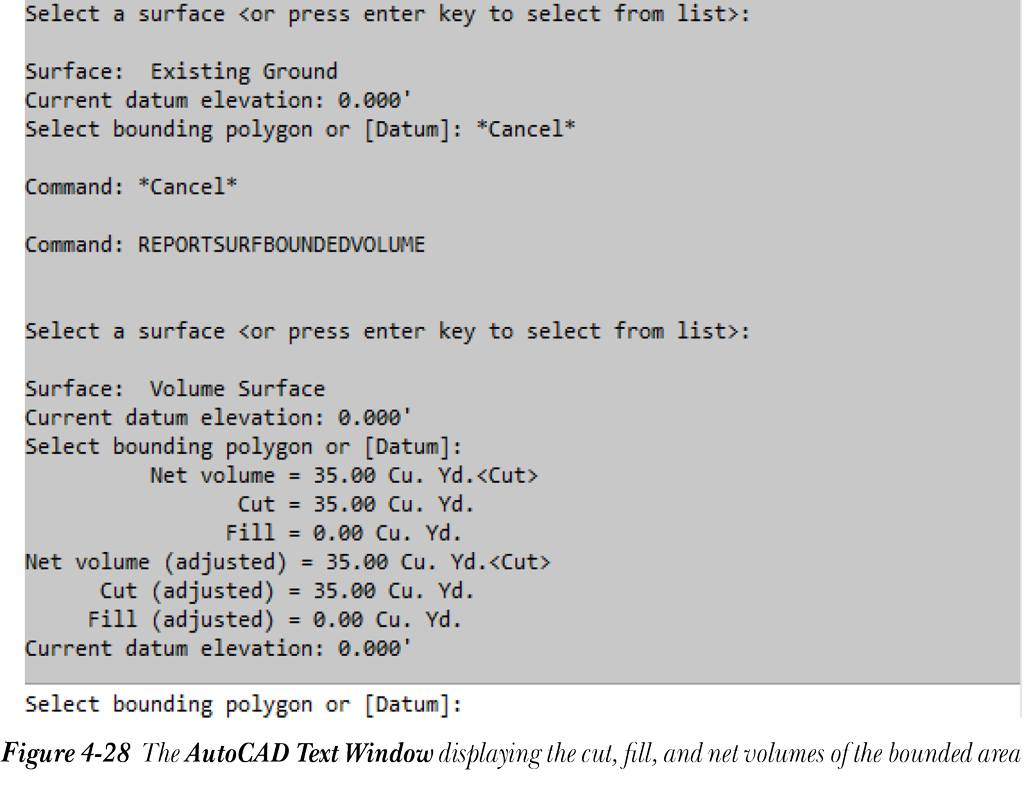

8. 按 F2 键；将显示“AutoCAD 文字窗口”，其中显示由多边形围成的区域的挖方、填方和净体积，如图 4-28 所示。

保存文件

1. 从“应用程序菜单”中选择“另存为”；将显示“图形另存为”对话框。
2. 在此对话框中，浏览到以下位置：

C:c3d_2025c04_c3d_2025_tut

3. 在“文件名”编辑框中，输入 c04_tut01a。
4. 选择“保存”按钮；文件将以名称 c04_tut01a.dwg 保存在指定位置。
5. 从“应用程序菜单”中选择“关闭”以关闭文件。

教程 2：高程分析

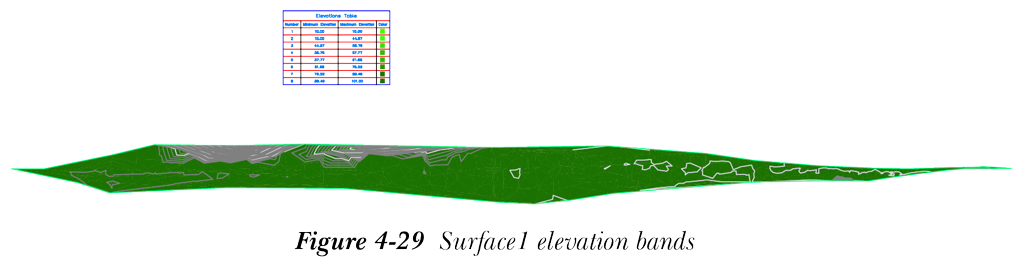

在本教程中，您将使用两种不同的高程范围划分方法执行高程分析，并查看曲面中的高程色带，请参阅图 4-29。

（预计时间：30 分钟）

完成本教程需要执行以下步骤：

a. 打开文件。

b. 创建曲面高程分析样式。

c. 添加高程图例。

d. 应用曲面样式并执行曲面分析。

e. 保存文件。

视频

您可以使用以下链接查看本教程的视频：https://www.cadcim.com/civil-3d-2025-ch-4-tutorial2。

打开文件

1. 从“应用程序菜单”中选择“打开”；将显示“选择文件”对话框。
2. 在此对话框中，浏览到您保存文件的位置 C:c3d_2025c04_c3d_2025_tut。
3. 选择文件 c04_c3d_2025_tut02.dwg，然后从对话框中选择“打开”按钮。

该文件包含一个显示其等高线和边界的曲面。

创建曲面分析样式

1. 从“工具空间”选项板中选择“设定”选项卡。
2. 在“设定”选项卡中展开“曲面”>“曲面样式”以查看现有的曲面样式（Basic）。
3. 右键单击 Basic，然后从显示的快捷菜单中选择“编辑”选项；将显示“曲面样式 - Basic”对话框。
4. 选择“信息”选项卡，然后在“名称”编辑框中输入 Elevation-Quantile。
5. 选择“分析”选项卡并展开其中的“高程”类别节点。
6. 单击“范围配色方案”选项对应的“值”单元格；将显示下拉列表。从此下拉列表中选择“Greens”选项。

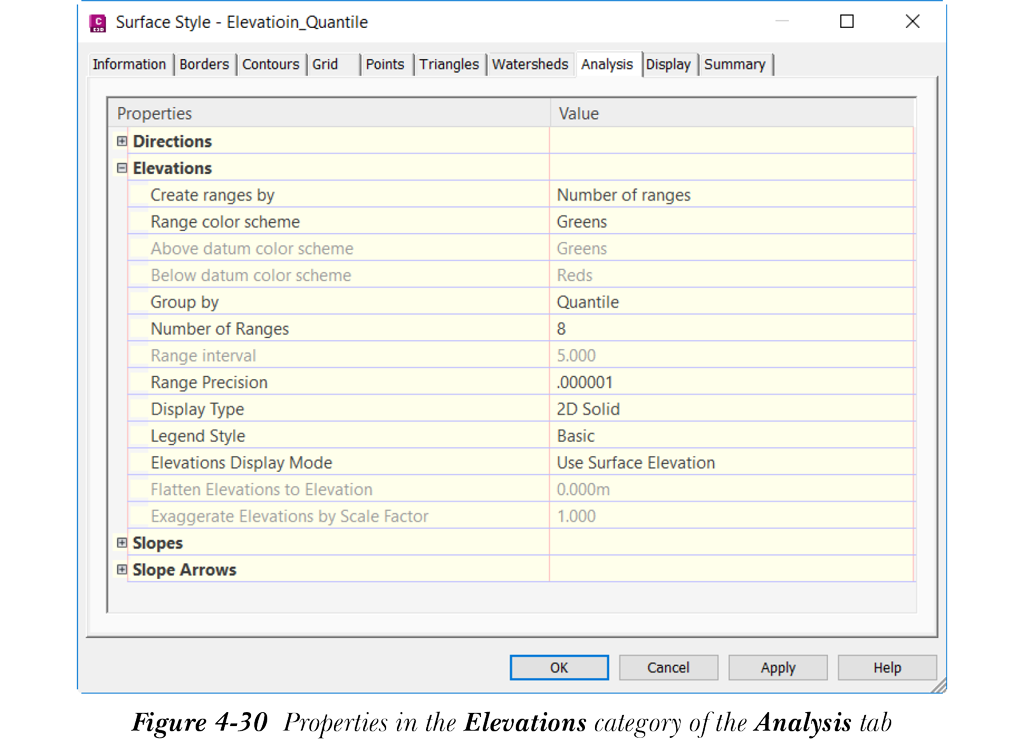

7. 确保“高程”类别中特性的值与图 4-30 所示的值匹配。

8. 现在，从“曲面样式 - Elevation - Quantile”对话框中选择“显示”选项卡，并打开“高程”组件的可见性。

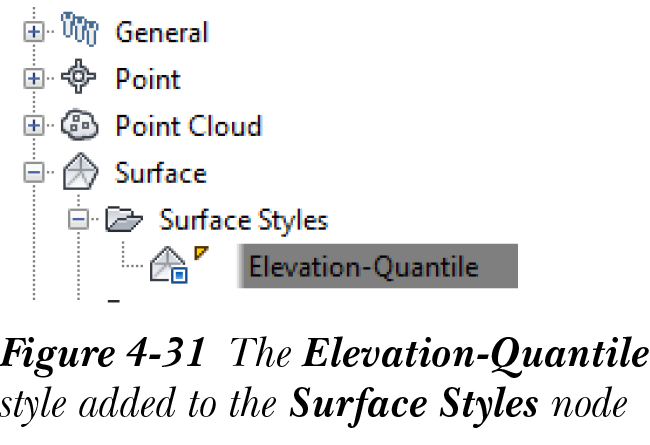

9. 选择“应用”，然后选择“确定”按钮；对话框将关闭。Elevation-Quantile 样式将添加到“曲面样式”节点，如图 4-31 所示。同时，高程色带将显示在曲面中，如图 4-32 所示。曲面中的高程按“分位数”方法分组，并以不同深浅的绿色显示，代表不同范围的高程。

添加高程图例

1. 从“注释”>“标签和表格”>“添加表格”下拉列表中选择“添加曲面图例表格”。
2. 从动态输入提示中选择“高程”（如果默认未选择）；表格类型已指定，系统将提示您指定图例的行为类型。
3. 按 ENTER 键从动态输入提示中选择“动态”；系统将提示您指定表格的左上角。

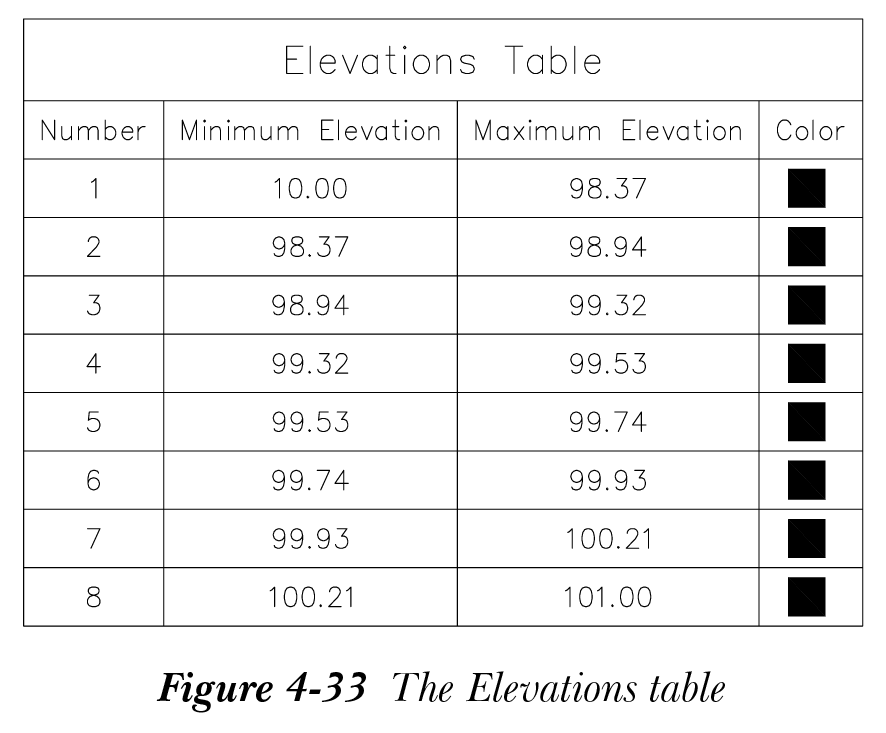

4. 在图形区域中的所需位置单击以添加图例表格，请参阅图 4-26；显示八个高程范围且每个范围分配有颜色的“Elevations”表格将添加到图形中，请参阅图 4-33。

在这种情况下，深色表示最高高程范围（101.00），而浅色表示较低高程的范围。

5. 在“设定”选项卡中，展开“曲面”节点中的“曲面样式”。右键单击“Elevation-Quantile”子节点；将显示快捷菜单。
6. 从快捷菜单中选择“复制”选项；将显示“曲面样式 - Elevation-Quantile [复制]”对话框。
7. 选择“信息”选项卡。在“名称”编辑框中输入 Elevations-Equal Interval。
8. 接着，选择“分析”选项卡。展开“高程”类别。
9. 将“范围配色方案”特性的值设置为 Greens，将“分组方式”特性的值设置为“等间距”。
10. 选择“显示”选项卡，并打开“高程”的可见性（如果默认未打开）。
11. 选择“确定”按钮；对话框将关闭，Elevations - Equal Interval 将添加到“曲面样式”节点。

应用曲面样式并执行曲面分析

1. 在图形区域中选择曲面并右键单击；将显示快捷菜单。
2. 从快捷菜单中选择“曲面特性”选项；将显示“曲面特性 - Surface1”对话框。

3. 在“信息”选项卡中，从“默认样式”区域的“曲面样式”下拉列表中选择“Elevations - Equal Interval”选项。
4. 选择“应用”按钮。
5. 选择“分析”选项卡，并确保在“分析类型”下拉列表中选择了“高程”选项。
6. 在此选项卡的“范围”区域中，保留默认设置，然后选择“运行分析”按钮以运行分析；详细信息将显示在“范围详细信息”区域中。

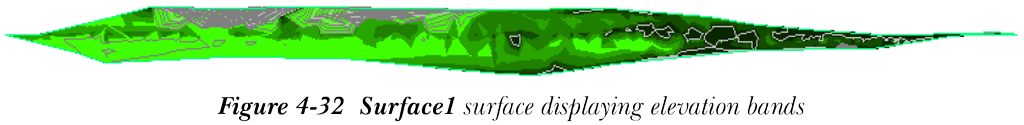

7. 选择“确定”按钮关闭对话框。请注意曲面表示方式的差异。同时，请注意“Elevations”表格中更新后的值。

由于选择了“动态”选项，在指定图例行为时值会更新。

保存文件

1. 从“应用程序菜单”中选择“另存为”；将显示“图形另存为”对话框。
2. 在此对话框中，浏览到以下位置：

C:c3d_2025c04_c3d_2025_tut

3. 在“文件名”编辑框中，输入 c04_tut02a。
4. 接着，选择“保存”按钮；文件将以名称 c04_tut02a.dwg 保存在指定位置。

教程 3：坡度分析

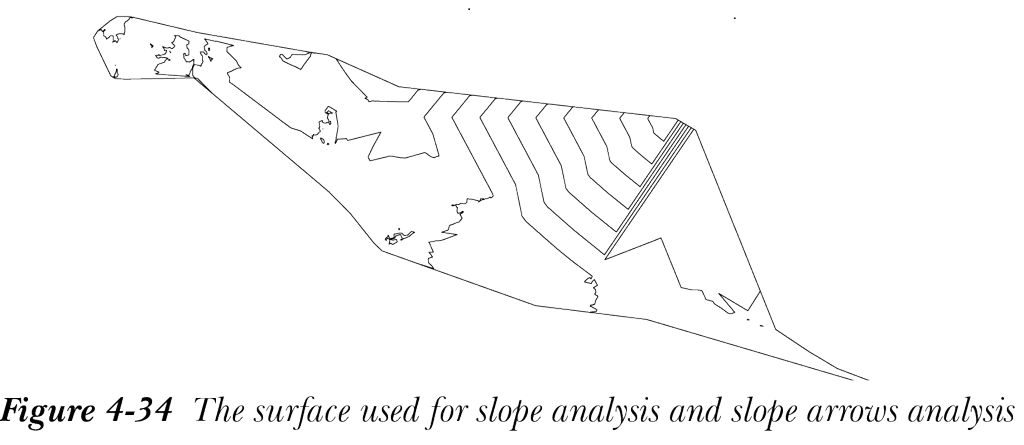

在本教程中，您将为坡度分析创建样式。接着，您将对曲面运行坡度分析和坡度箭头分析，如图 4-34 所示。

（预计时间：30 分钟）

完成本教程需要执行以下步骤：

a. 打开文件。

b. 执行坡度分析。

c. 添加坡度图例表格。

d. 执行坡度箭头分析。

e. 保存文件。

打开文件

1. 从“应用程序菜单”中选择“打开”；将显示“选择文件”对话框。
2. 在此对话框中，浏览到您保存文件的位置 C:c3d_2025c04_c3d_2025。
3. 选择文件 c04_c3d_2025_tut03.dwg，然后选择“打开”按钮将其打开。该文件包含一个显示等高线和边界的曲面，请参阅图 4-34。

执行坡度分析

1. 从图形中选择“Existing Surface”并右键单击；将显示快捷菜单。
2. 从快捷菜单中选择“曲面特性”选项；将显示“曲面特性 - Existing Surface”对话框。
3. 从此对话框中选择“分析”选项卡（如果默认未选择），然后从“分析类型”下拉列表中选择“坡度”选项。
4. 如果默认未设置，请在对话框“范围”区域的“数量”微调框中将值设置为 5。
5. 选择“运行分析”按钮；有关不同坡度范围的最小值和最大值的信息将显示在“范围详细信息”区域中。该区域中的五个不同范围由不同的颜色深浅表示。
6. 双击“范围详细信息”区域中范围 ID 1 的颜色；将显示“选择颜色”对话框。
7. 从此对话框中选择红色，然后选择“确定”按钮；“选择颜色”对话框将关闭，表示该范围的颜色将更改为红色。
8. 按照步骤 6 和 7 中使用的过程，将范围 2、3、4 和 5 的颜色分别修改为黄色、绿色、青色和蓝色。
9. 选择“应用”，然后选择“确定”按钮；“曲面特性 - Existing Surface”对话框将关闭。
10. 现在，展开“浏览”选项卡中的“曲面”节点并右键单击“Existing Surface”；将显示快捷菜单。
11. 从快捷菜单中选择“编辑曲面样式”选项；将显示“曲面样式 - Standard”对话框。

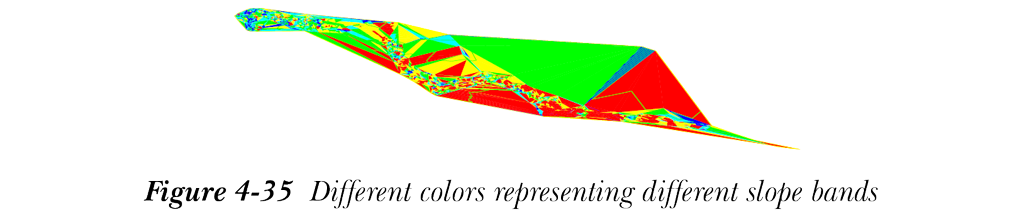

12. 在“显示”选项卡中打开“坡度”的可见性，然后选择“确定”关闭对话框。图 4-35 显示了表示曲面上创建的不同坡度色带的不同颜色。

添加坡度图例

1. 从“注释”>“标签和表格”>“添加表格”下拉列表中选择“添加曲面图例表格”工具；系统将提示您选择表格类型。
2. 从动态输入提示中选择“坡度”以选择表格类型；系统将提示您指定表格行为。现在，按 ENTER 键；“动态”选项被接受为默认行为，系统将提示您指定表格的左上角。
3. 在图形区域中单击以添加坡度图例表格；坡度图例表格将添加到图形中，显示有关范围的最小/最大坡度以及表示该范围的颜色信息。
4. 选择图例表格并右键单击；将显示快捷菜单。

5. 从快捷菜单中选择“编辑表格样式”选项；将显示“表格样式 - Standard”对话框。
6. 从此对话框中选择“摘要”选项卡并展开“常规”类别。
7. 在“常规”类别中设置以下值：

文字高度：标题：20.0000” 文字高度：表头：18.0000”

文字高度：数据：15.0000”

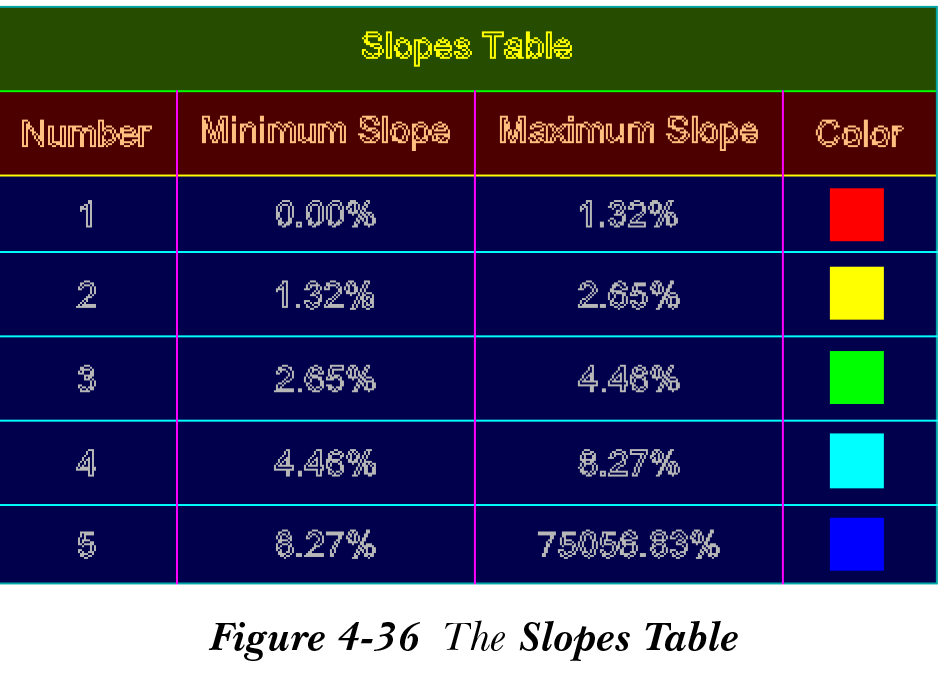

8. 选择“应用”按钮，然后选择“确定”按钮关闭对话框；将显示“Slopes Table”，如图 4-36 所示。

执行坡度箭头分析

1. 从图形中选择“Existing Surface”并右键单击；将显示快捷菜单。
2. 从快捷菜单中选择“曲面特性”选项；将显示“曲面特性 - Existing Surface”对话框。
3. 从此对话框中选择“分析”选项卡，然后从“分析类型”下拉列表中选择“坡度箭头”选项。
4. 接着，如果默认未设置，请在对话框“范围”区域的“数量”微调框中将值设置为 5。
5. 选择“运行分析”按钮；有关坡度区域的信息将显示在“范围详细信息”区域中。它显示每个范围的最小和最大坡度。坡度箭头分为五个不同的范围，由不同的颜色深浅表示。
6. 双击范围 ID 1 当前选定的颜色；将显示“选择颜色”对话框。
7. 从此对话框中选择红色（如果默认未选择），然后选择“确定”按钮；“选择颜色”对话框将关闭，表示该范围的颜色将更改为红色。
8. 使用步骤 6 和 7 中遵循的过程，将范围 2、3、4 和 5 的颜色分别修改为黄色、绿色、青色和蓝色。
9. 选择“应用”，然后选择“确定”按钮；“曲面特性 - Existing Surface”对话框将关闭。
10. 在图形区域中选择曲面并右键单击；将显示快捷菜单。从快捷菜单中选择“编辑曲面样式”选项；将显示“曲面样式 - Standard”对话框。在此对话框中，选择“显示”选项卡，并确保“坡度”的可见性已关闭，且“坡度箭头”组件的可见性已打开。您可以通过选择“可见性”列中的灯泡图标来切换所选组件的可见性状态。

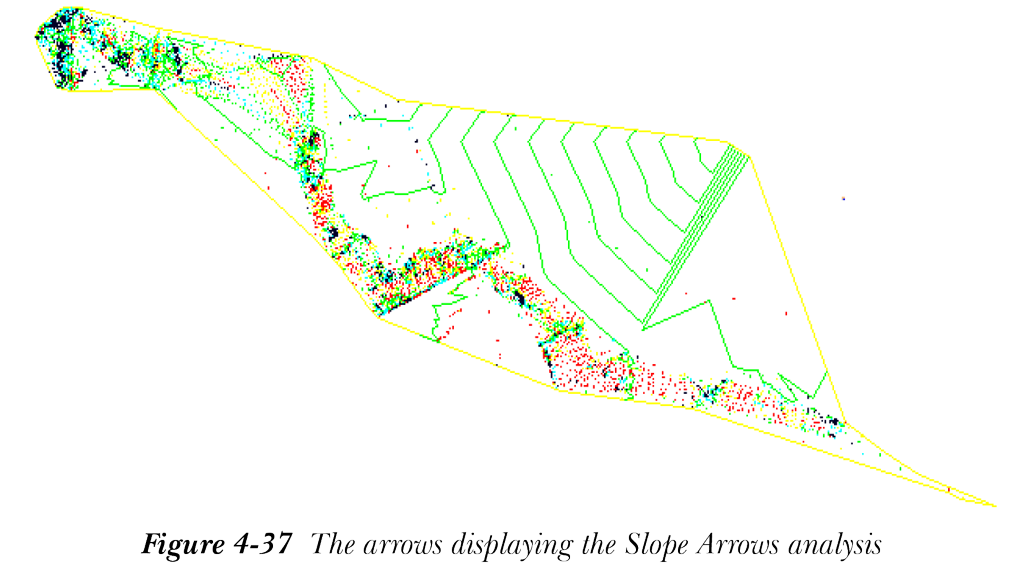

11. 选择“确定”按钮；对话框将关闭，图形现在显示坡度箭头分析的结果。结果使用对应不同坡度范围的不同颜色箭头显示，如图 4-37 所示。

12. 放大以查看坡度箭头图例表格。执行此操作后，将显示指向不同方向的不同颜色箭头。

保存文件

1. 从“应用程序菜单”中选择“另存为”；将显示“图形另存为”对话框。
2. 在此对话框中，浏览到以下位置：

C:c3d_2025c04_c3d_2025_tut

3. 在“文件名”编辑框中，输入 c04_tut03a。
4. 接着，选择“保存”按钮；文件将以名称 c04_tut03a.dwg 保存在指定位置。

教程 4：流域和流水分析

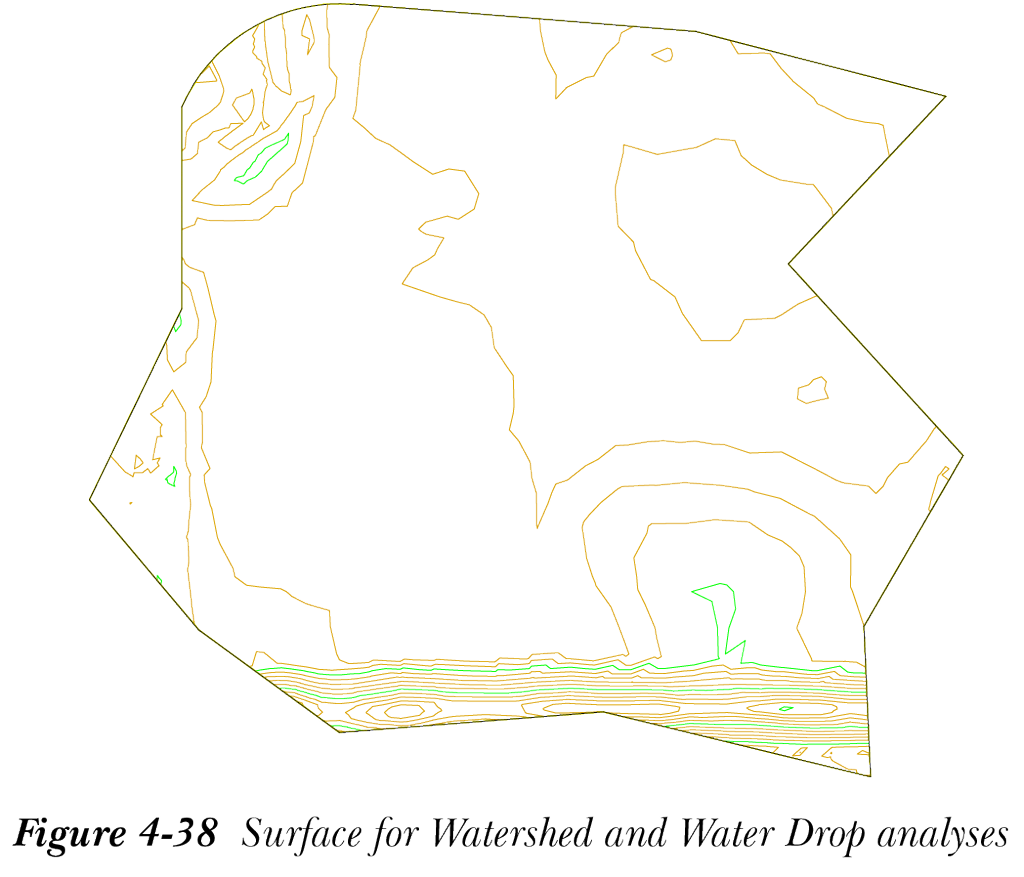

在本教程中，您将对给定曲面执行流域和流水分析。您还将从给定曲面中提取对象，请参阅图 4-38。

（预计时间：30 分钟）

完成本教程需要执行以下步骤：

a. 打开文件。

b. 创建曲面样式。

c. 执行流域分析。

d. 添加流域图例。

e. 从曲面中提取对象。

f. 执行流水分析。

g. 保存文件。

打开文件

1. 从“应用程序菜单”中选择“打开”；将显示“选择文件”对话框。
2. 在此对话框中，浏览到您保存文件的位置 C:c3d_2025c04_c3d_2025_tut。
3. 选择文件 c04_c3d_2025_tut04.dwg，然后选择“打开”按钮打开文件。该文件包含一个显示其等高线和曲面边界的曲面，请参阅图 4-38。

创建曲面样式

1. 从图形区域中选择曲面并右键单击；将显示快捷菜单。
2. 从快捷菜单中选择“编辑曲面样式”选项；将显示“曲面样式 - 新建曲面样式”对话框。
3. 在此对话框中，选择“流域”选项卡并展开“边界点流域”类别。
4. 接着，按如下所示设置特性的以下值：

颜色：红色（默认颜色） 使用填充图案：True

填充图案：ANS137

5. 现在，展开“边界段流域”类别，并确保设置了以下特性值：

颜色：蓝色 使用填充图案：True

填充图案：ANS131

6. 接着，展开“洼地流域”类别并设置以下值：

颜色：绿色（默认颜色） 使用填充图案：True

填充图案：EARTH

7. 展开“多排水流域”类别并设置以下值：

颜色：洋红色 使用填充图案：True 填充图案：ANS132

8. 选择“应用”按钮。
9. 现在，选择“显示”选项卡并打开“流域”选项的可见性。
10. 选择“确定”按钮关闭“曲面样式 - 新建曲面样式”对话框。

执行流域分析

1. 从图形中选择 Surface 1 并右键单击；将显示快捷菜单。
2. 从快捷菜单中选择“曲面特性”选项；将显示“曲面特性 - Surface1”对话框。
3. 确保选择了“分析”选项卡，然后从“分析类型”下拉列表中选择“流域”选项。
4. 选择“运行分析”按钮；流域分析的详细信息将显示在“范围详细信息”区域中。
5. 选择“范围详细信息”区域右上角带有灯泡图标的按钮；将显示“流域显示”对话框。

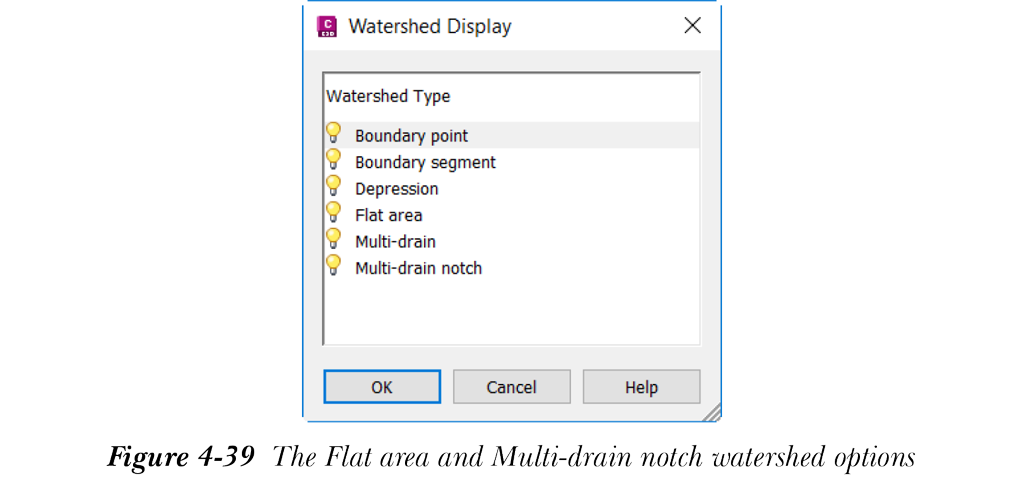

6. 单击“平坦区域”和“多排水凹口”流域类型旁边的灯泡图标，以关闭这些流域在图形中的显示，请参阅图 4-39。

7. 选择“确定”按钮关闭对话框。

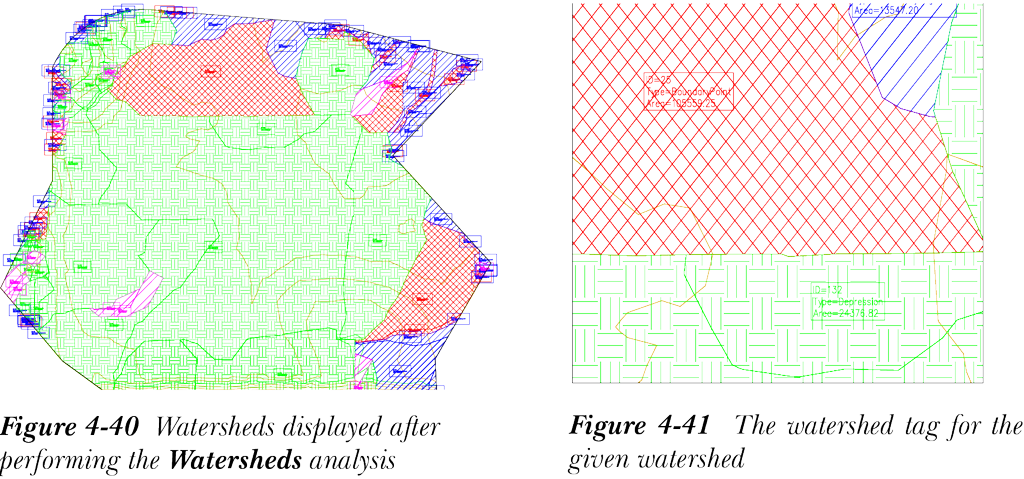

8. 再次选择“确定”关闭“曲面特性 - Surface1”对话框；表示曲面中不同流域区域的不同填充图案将显示，如图 4-40 所示。每个流域区域都有一个标签，显示有关该流域的信息。
9. 放大以查看每个区域中的流域标签，请参阅图 4-41。流域标签显示流域的 ID、类型和面积。

添加流域图例

1. 从“注释”>“标签和表格”>“添加表格”下拉列表中选择“添加曲面图例表格”工具；系统将提示您选择表格类型。

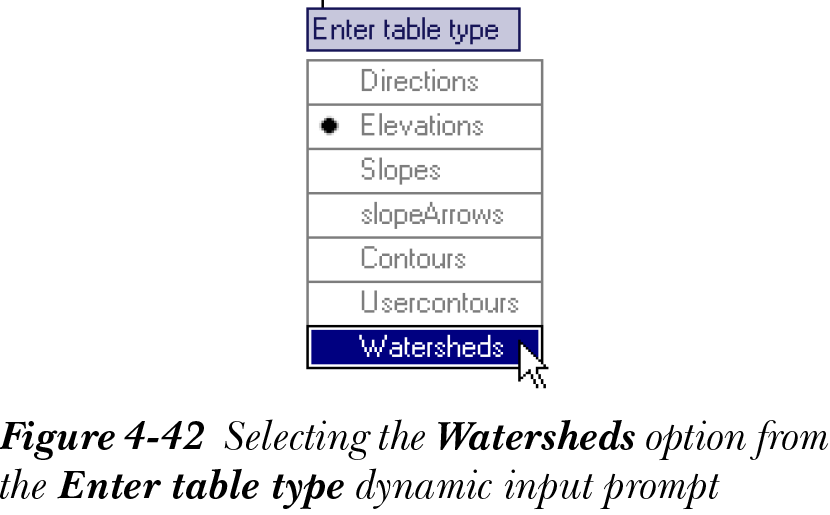

2. 从屏幕上显示的“输入表格类型”动态输入提示中选择“流域”，如图 4-42 所示；系统将提示您指定表格的左上角。

注意

仅当“动态输入”选项打开时，才会显示动态输入。

3. 从输入提示中选择“动态”作为表格的行为。

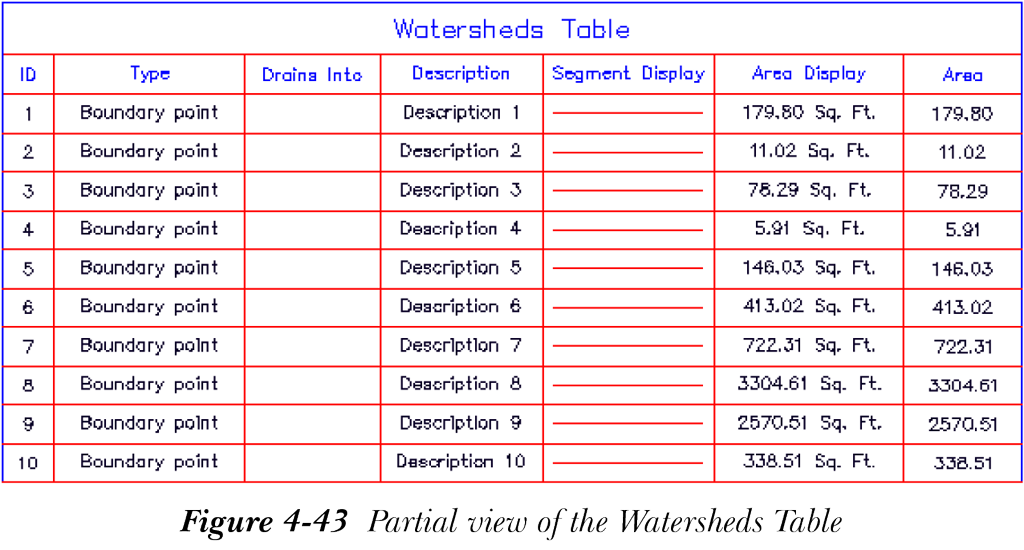

4. 在图形中的所需位置单击；流域图例表格将添加到图形中，同时有关流域的信息将显示在 155 个范围中，请参阅图 4-43。

5. 现在，选择“Watersheds Table”并右键单击它；将显示快捷菜单。
6. 从快捷菜单中选择“编辑表格样式”选项；将显示“表格样式 - Basic”对话框。
7. 在“数据特性”选项卡中，从“结构”区域选择“Description”列，然后选择“删除列”按钮以删除所选列。
8. 选择“应用”，然后选择“确定”按钮关闭对话框。“Description”列将从流域图例表格中移除。

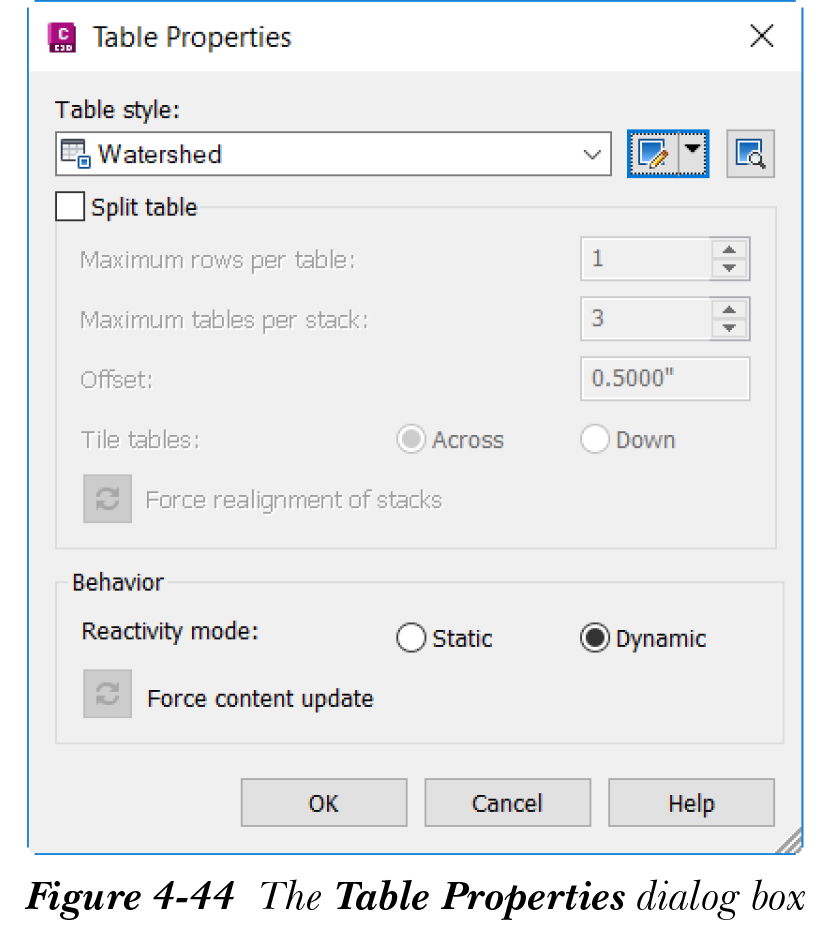

9. 再次选择“Watersheds Table”并右键单击；将显示快捷菜单。从快捷菜单中选择“表格特性”选项；将显示“表格特性”对话框，如图 4-44 所示。

10. 选中“拆分表格”复选框（如果默认未选择）。将“每个表格的最大行数”微调框中的值设置为 10，将“每堆叠的最大表格数”微调框中的值设置为 3。
11. 选择“确定”按钮；对话框将关闭，“Watersheds Table”将分为三列。

从曲面中提取对象

1. 从“修改”选项卡的“地面数据”面板中选择“曲面”工具；将显示“曲面”选项卡。
2. 从“曲面”选项卡“曲面工具”面板中的“从曲面提取”下拉列表中选择“提取对象”工具；将显示“从曲面提取对象 - ”对话框。
3. 清除对话框中除“流域”复选框之外的所有复选框，然后选择“确定”按钮；对话框将关闭，流域将从对象中提取。
4. 将光标移到曲面上并单击任意流域区域；您会注意到可以单独选择流域区域。同时，在选择单个流域区域时，流域区域周围会显示一个蓝色夹点。这表明您已选择了单个对象。

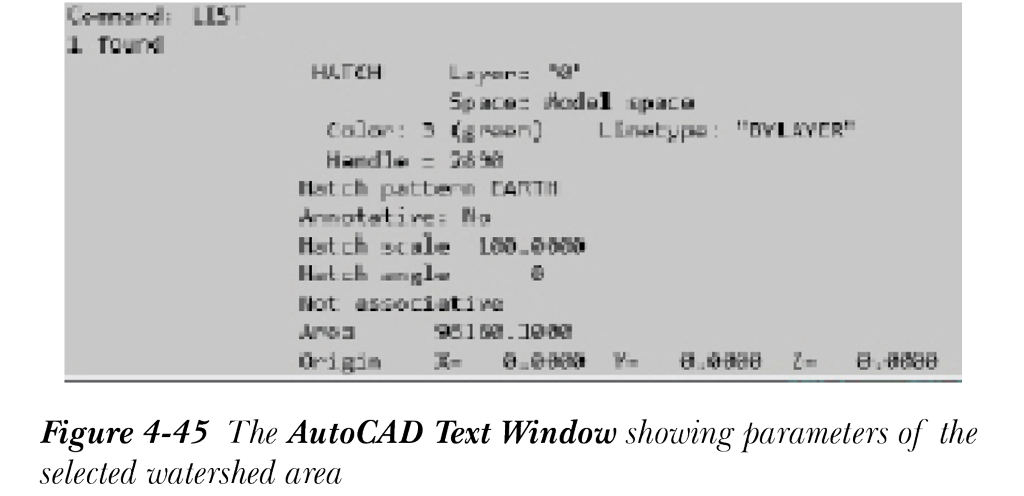

5. 保持流域区域处于选中状态，在命令行中输入 LIST，然后按 ENTER 键；将显示“AutoCAD 文字窗口”，其中显示所选流域区域的参数，如图 4-45 所示。
6. 按 ENTER 键；系统将提示您选择对象。选择另一个流域并按 ENTER 键，以在“AutoCAD 文字窗口”中查看所选流域的参数。现在，关闭“AutoCAD 文字窗口”。

执行流水分析

1. 从“分析”>“地面数据”>“流径”下拉列表中选择“流水”工具；将显示“流水”对话框。
2. 单击“路径图层”特性的“值”字段；将显示“浏览”按钮。选择“浏览”按钮；将显示“图层选择”对话框。
3. 在此对话框中，选择“新建”按钮；将显示“创建图层”对话框。
4. 在“创建图层”对话框中，单击“图层名称”特性的“值”字段，然后在显示的文本框中输入 C-TOPO-WDRP。接着，选择“确定”按钮；新图层将添加到“图层选择”对话框中。
5. 在“图层选择”对话框中选择 C-TOPO-WDRP 图层，然后选择“确定”按钮；所选图层名称将显示在“流水”对话框“路径图层”特性的“值”字段中。

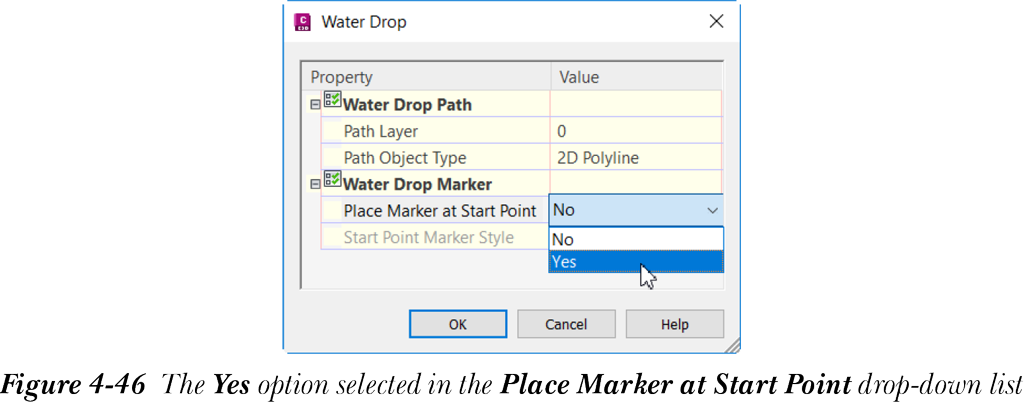

6. 在“流水”对话框中，单击“在起点放置标记”特性对应的“值”字段；将显示下拉列表。从此下拉列表中选择“是”选项，请参阅图 4-46。

7. 选择“确定”按钮；对话框将关闭，系统将提示您选择点。

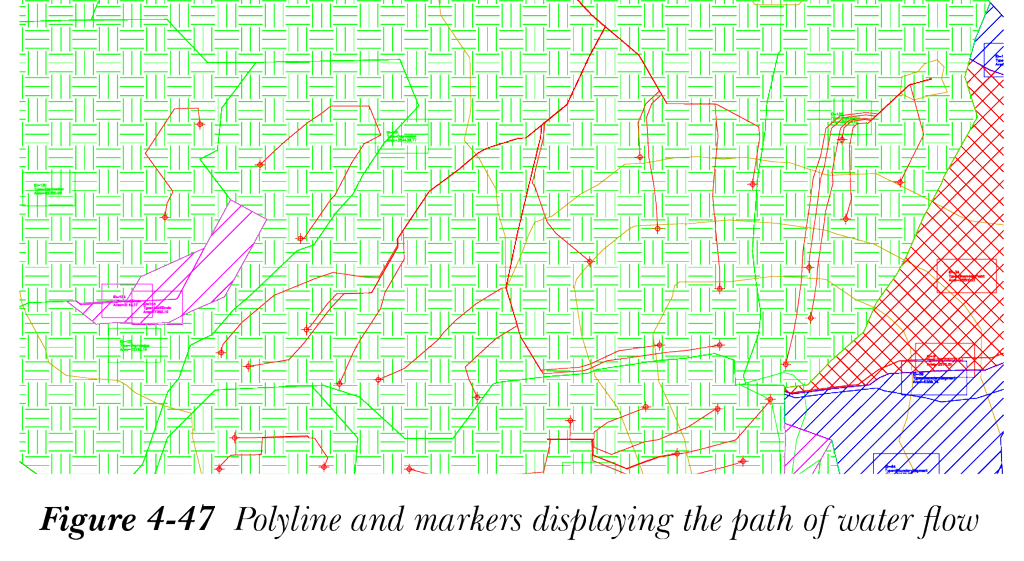

8. 放大曲面底部并在不同位置单击；将显示多段线和标记，如图 4-47 所示。

9. 标记指定路径的起点，多段线显示水所遵循的路径。

保存文件

1. 从“应用程序菜单”中选择“另存为”；将显示“图形另存为”对话框。
2. 在此对话框中，浏览到以下位置：

C:c3d_2025c04_c3d_2025_tut

3. 在“文件名”编辑框中，输入 c04_tut04a。
4. 接着，选择“保存”按钮；文件将以名称 c04_tut04a.dwg 保存在指定位置。

自测题

回答以下问题，然后与本章末尾给出的答案进行比较：

1. 以下哪种分析用于确定坡度的方向？

a) 坡度 b) 坡度箭头

c) 等高线 d) 高程

2. __ 用于研究曲面的不同特性。
3. “曲面特性 - <曲面名称>”对话框中的 __ 选项卡用于运行曲面分析。
4. 在“曲面特性”对话框中，您可以通过选中“预览”复选框在 __ 区域中查看图例表格。
5. __ 为您提供了一种有条理的方式来查看有关曲面分析的信息。
6. “曲面特性”对话框中的 __ 区域用于指定曲面分析结果表格的内容和特性。
7. “标签样式生成器”对话框中的 __ 选项卡用于通过创建、删除或编辑标签组件及其特性来定义标签的布局。
8. __ 选项卡用于定义标签从其原始位置或插入点拖移时的特性。
9. __ 工具用于计算一对曲面的挖方和填方数量。
10. __ 和 __ 系数用于计算挖方（调整后）和填方（调整后）体积。
11. 坡度箭头分析基于坡度方向。（对/错）
12. 执行坡度箭头分析后，每个三角形的质心处将显示一个箭头。（对/错）
13. 在流域分析中，深度小于“最小平均深度值”编辑框中指定值的区域将自动被忽略，不被视为流域。（对/错）
14. 边界点是通道末端的最低排水目标点，水通过该点继续流出曲面。（对/错）
15. 多排水凹口流域存在于曲面上两点之间存在平坦边缘形成凹口，且水从凹口流入多个排水沟的位置。（对/错）

复习题

回答以下问题：

1. 以下哪种类型的曲面分析用于分析水在曲面上的流动？

a) 坡度 b) 坡度箭头

c) 高程 d) 流域

2. 以下哪些是标签的模式？

a) 标签模式和标记模式 b) 拖移模式和不可见模式

c) 文字模式和插入模式 d) 以上都不是

3. 以下哪个选项允许您按指定间隔创建等高线标签？

a) 等高线 - 单个 b) 添加标签

c) 等高线 - 多个 d) 等高线 - 按间隔多个

4. __ 方法用于计算曲面中特定区域的体积。
5. “曲面特性”对话框中的 __ 选项卡用于显示 TIN 体积曲面的计算体积。
6. __ 键用于在“AutoCAD 文字窗口”中显示有界体积的结果。
7. __ 分析用于将高程划分为代表各种高程的不同颜色色带。
8. 图例表格样式在“工具空间”选项板的“浏览”选项卡中创建、编辑和管理。（对/错）
9. 图形中的标签可以随曲面的变化自动更新。（对/错）
10. 显示流域时，流域标签会自动添加。（对/错）

练习题

1. 登录 www.cadcim.com 并浏览到 Textbooks>Civil/GIS>AutoCAD Civil 3D>Exploring AutoCAD Civil 3D 2025>Exercise Files & Instructor Guide。接着，单击 c04_c3d_2025 exer.zip 文件下载该文件。
2. 现在，将下载的文件夹保存并解压到以下位置：

C:c3d_2025

注意

打开练习文件时，可能会出现带有错误消息的“全景窗口”。关闭此窗口以继续操作。

练习 1

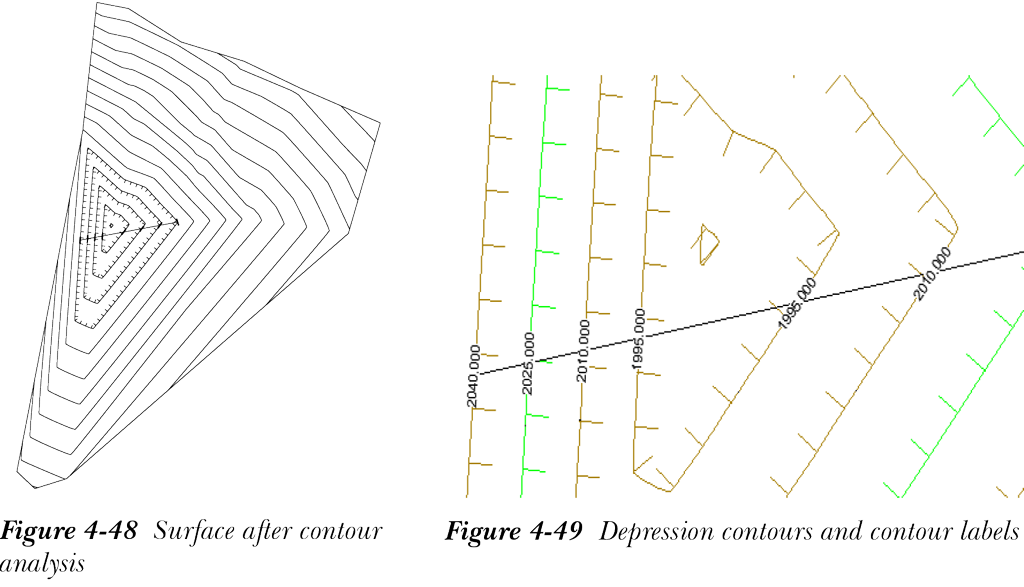

打开 c04_c3d_2025_ex01.dwg 文件并运行等高线分析。同时，添加等高线标签。图 4-48 和 4-49 供您参考。

（预计时间：30 分钟）

在“浏览”选项卡中右键单击 Surface 1，然后从快捷菜单中选择“编辑曲面样式”。在“曲面样式”对话框的“等高线”选项卡中指定以下设置：

范围数量：5

次要间隔：15.000’

显示洼地等高线：True

刻度标记长度：3.000’

平滑等高线：True

练习 2

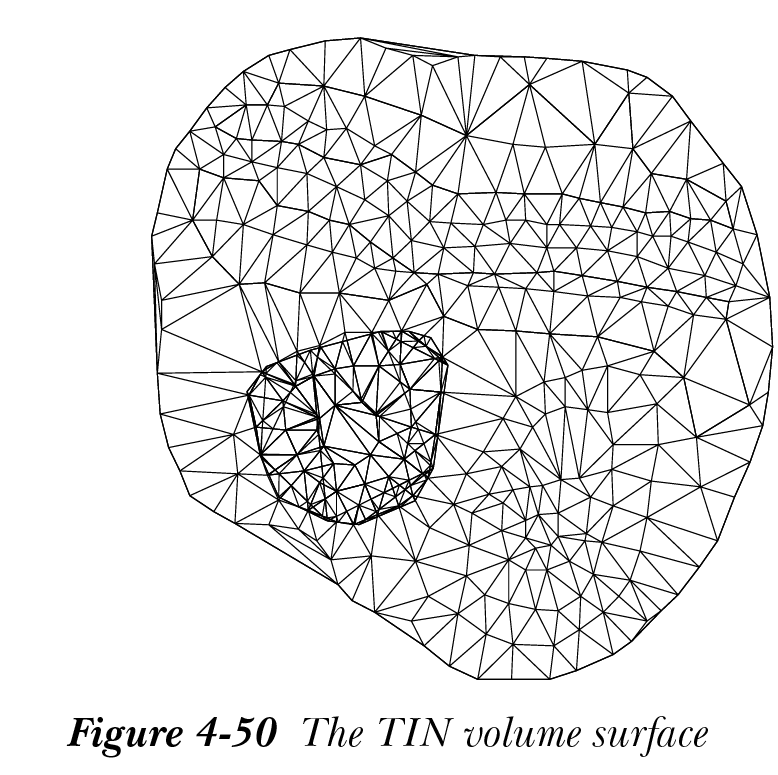

打开 c04_c3d_2025_ex02.dwg 文件并计算 surface1 与水池曲面之间的体积。同时，创建 TIN 体积曲面。将体积样式指定给 TIN 体积曲面，请参阅图 4-50。（预计时间：30 分钟）

自测题答案

1. b
2. 曲面分析
3. 分析
4. 预览
5. 范围详细信息
6. 图例
7. 布局
8. 拖移状态
9. 体积仪表板
10. 挖方、填方
11. 对
12. 对
13. 对
14. 对
15. 对
