计算土方体积

计算土方体积

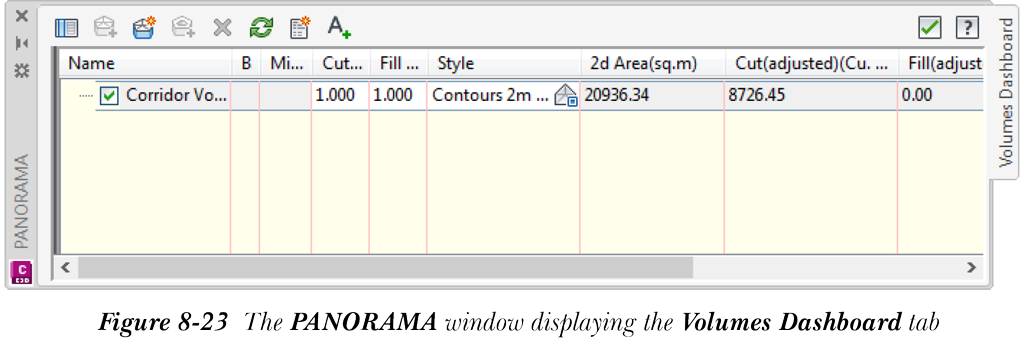

AutoCAD Civil 3D 允许您将道路曲面与现有地面曲面进行比较，并计算总土方量。在 Civil 3D 中，土方体积的计算通过比较两个 TIN 曲面来执行。要执行土方体积计算过程，请从“分析”选项卡的“体积和材质”面板中选择“体积面板”工具；将显示“全景”窗口，其中包含“体积面板”选项卡。选择“创建新体积曲面”按钮；将显示“创建曲面”对话框。在此对话框中，单击“基准曲面”列的“值”字段；将显示一个浏览按钮。选择浏览按钮；将显示“选择基准曲面”对话框。在此对话框中，选择所需的曲面作为基准曲面。同样，在“比较曲面”列对应的“值”字段中选择比较曲面。指定其他所需选项，例如曲面样式、挖方和填方系数，然后选择“确定”按钮；将关闭“创建曲面”对话框，并将新记录添加到“体积面板”选项卡，请参见图 8-23。

此选项卡中的各种选项在第 4 章的“体积面板”部分中详细讨论。
