曲面标签
创建并分析曲面后，您可以使用曲面标签显示曲面信息。曲面标签有两个组件：标签和标记。标签组件包含文字，标记组件用于以数字标记曲面。曲面标签在“工具空间”选项板的“设定”选项卡中创建和管理。您可以使用“添加曲面标签”工具为曲面等高线、坡度和点高程添加标签。各种标签类型将在下文讨论。
添加等高线标签

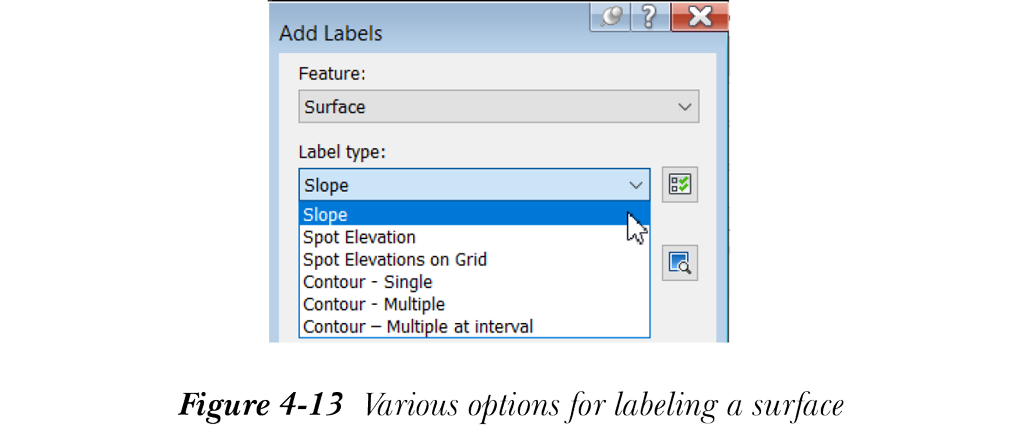

要向曲面添加等高线标签，请从“标签和表格”面板中选择“添加曲面标签”工具；将显示“添加标签”对话框。从“要素”下拉列表中选择“曲面”，然后从“标签类型”下拉列表中选择“等高线 - 间隔处多个”。接下来，从相应的下拉列表中选择主要等高线标签、次要等高线标签和用户等高线标签样式。现在，从对话框中选择“添加”按钮；系统将提示您拾取第一个点。在图形中单击以指定您要沿其标注等高线的直线的第一个点。再次单击以指定直线的第二个点。接下来在命令行中，指定您要标注等高线的等高线间距。按 ENTER 键；Civil 3D 将沿直线以指定的等高线标注等高线。同样，您可以通过从“标签类型”下拉列表中选择“等高线 - 多个”或“等高线 - 单个”选项来标注多条等高线或单条等高线。或者，您可以通过从“添加标签”下拉列表中选择“等高线 - 多个”、“等高线 - 单个”或“等高线 - 间隔处多个”工具来标注等高线，参见图 4-13。
添加坡度标签
您可以向曲面添加坡度标签。为此，请从“标签和表格”面板中选择“添加曲面标签”工具；将显示“添加标签”对话框。从对话框的“要素”下拉列表中选择“曲面”选项。接下来，从“标签类型”下拉列表中选择“坡度”。从“坡度标签样式”下拉列表中选择所需的坡度标签样式。现在，选择“添加”按钮；系统将提示您在单点法或两点法之间选择以指定点。
单点坡度标签允许您通过选择单个点来添加坡度标签。坡度和方向根据所选点的法线方向确定。按 ENTER 键接受默认的单点坡度标签，然后在图形中拾取一个点以添加坡度标签。两点坡度标签允许您通过选择两个点来添加坡度标签，第一个点是原点，第二个点表示坡度和方向。要添加两点坡度标签，请按 T 键，然后按 ENTER 键。拾取第一个点以添加坡度标签，然后沿所需方向拾取第二个点；坡度标签将添加到指定的方向。
添加点标签
Civil 3D 允许您添加点高程标签并查看该点处曲面的高程。要添加点高程标签，请从“添加标签”对话框的“标签类型”下拉列表中选择“点高程”选项。从“点高程标签样式”下拉列表中选择所需的点高程标签样式选项。同时，从“标记样式”下拉列表中选择标记样式，以在点高程标签处添加标记。现在，选择“添加”按钮；系统将提示您选择曲面。选择曲面；系统将提示您在图形中选择一个点。在图形中选择该点；点高程及标记将放置在图形中该选定点的位置。现在，选择“关闭”按钮，“添加标签”对话框将关闭。您还可以使用“添加标签”对话框的“标签类型”下拉列表中的“栅格上的点高程”选项，在栅格曲面中添加点高程。
