路线标签样式
创建路线样式是为了控制路线对象的显示，而创建路线标签样式是为了控制这些路线对象的文字和标签的显示。在 Civil 3D 中，路线标签会沿路线在某些指定点自动生成，例如路线的起点和终点、主桩号和次桩号、交点处等。路线的显示由路线样式控制。Civil 3D 有许多内置标签样式，用于标注路线的不同组件，如桩号、桩号偏移、直线、曲线、缓和曲线、交点等。您可以通过指定所需的路线标签集来管理路线标签样式。标签集是为各种路线组件定义的一组标签样式。标签集通过使用“工具空间”选项板的“设定”选项卡中的选项创建。
创建路线标签样式
要创建标签样式，请展开“路线”集合，然后展开“标签样式”节点。您会看到“标签样式”节点包含各种路线对象的不同子节点，如桩号、桩号偏移、直线和曲线。这些路线对象各自具有不同的标签样式。
创建路线标签样式的第一步是为每个元素定义标签样式，然后将这些标签样式添加到标签集中。标签集是您要应用于路线的不同标签样式的组合。它帮助您轻松地将标签指定给路线。

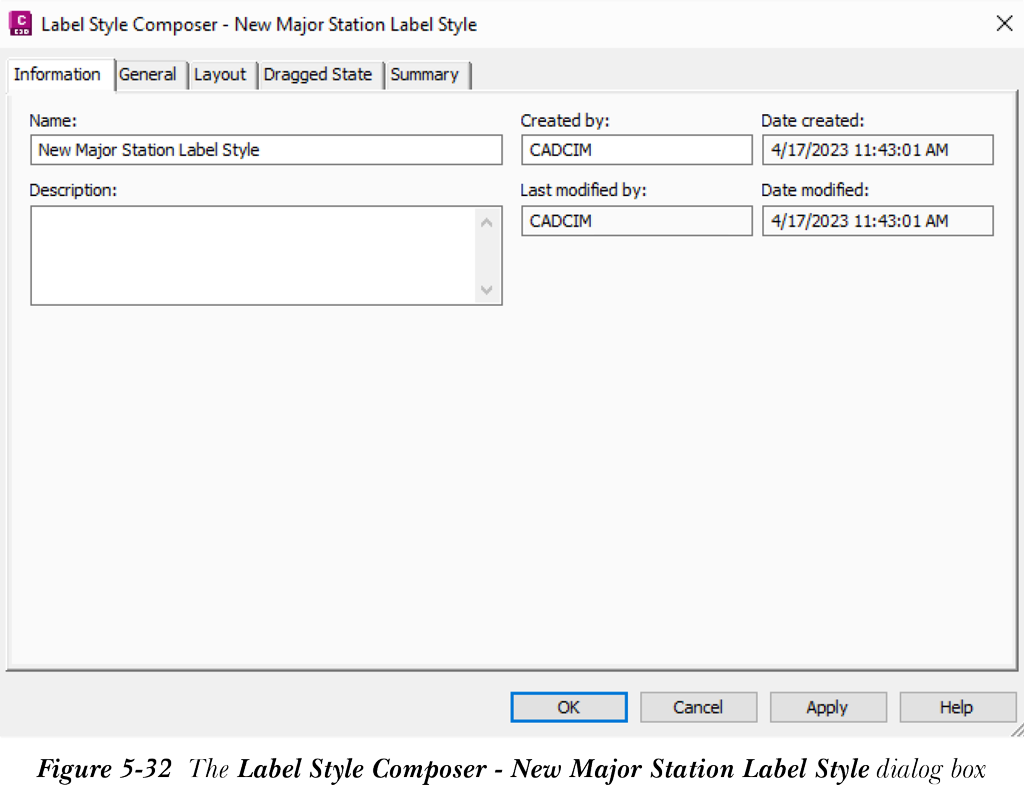

要创建标签样式，请从“设定”选项卡展开“路线”节点，然后展开“标签样式”节点；将显示不同的子节点。展开要为其定义标签样式的所需子节点。例如，要为路线的桩号和桩号偏移定义标签样式，请展开“桩号”和“桩号偏移”子节点；“桩号”子节点包含不同的元素，如主桩号和次桩号、几何点和设计速度，您需要为这些元素定义标签样式。您可以为所有元素或所需元素定义标签。例如，要为主桩号定义标签样式，请选择并右键单击“主桩号”，然后从显示的快捷菜单中选择“新建”；将显示“标签样式生成器 - 新建主桩号标签样式”对话框，如图 5-32 所示。
此对话框包含五个选项卡，接下来将进行讨论。
信息选项卡
此选项卡用于指定标签样式的名称。在“名称”编辑框中指定标签样式的名称。
常规选项卡
“常规”选项卡用于定义标签文字可见性、方向、位置和标签文字设置。此选项卡包含一个“预览”窗口，显示当前标签样式。
标签样式特性及其值列在“特性”和“值”列中，分为三个类别：标签、行为和平面可读性。您可以通过单击每个类别左侧的 +/- 符号来展开或折叠相应类别。“标签”类别中的特性控制标签文字样式、可见性和图层。“行为”类别中的特性控制标签的位置和方向，而“平面可读性”类别中的特性帮助您定义标签在平面视图中可见的设置。
布局选项卡

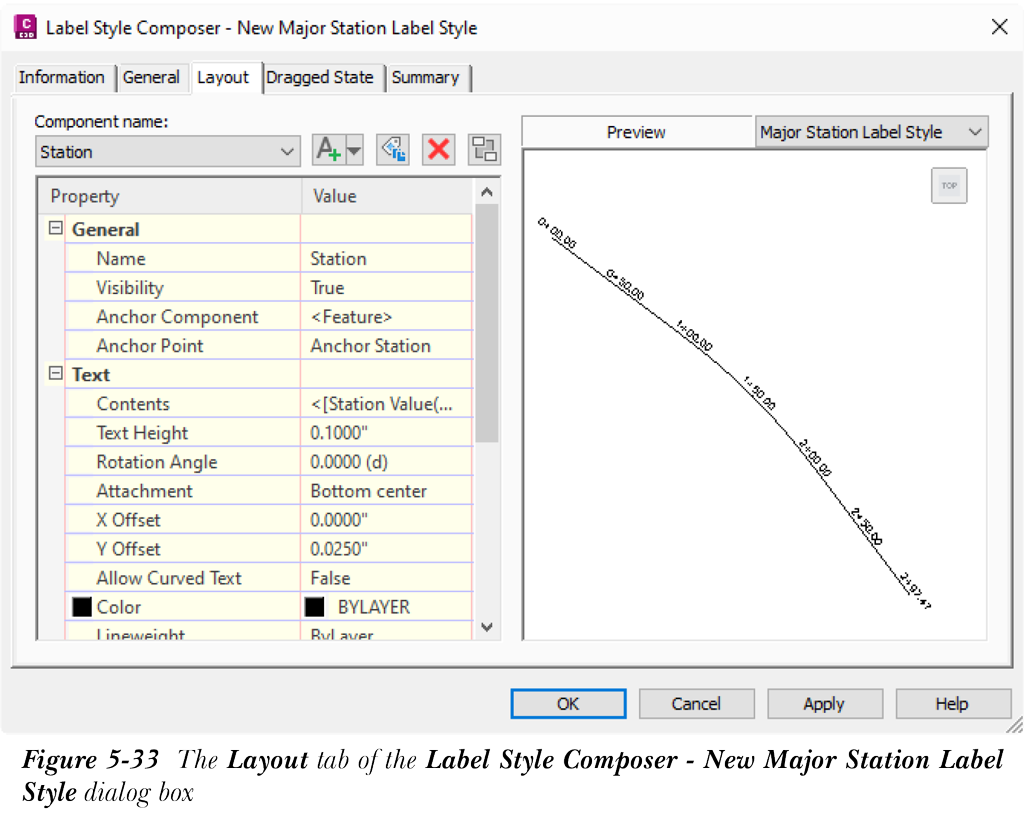

“布局”选项卡用于为组件创建标签样式。“布局”选项卡包含一个“预览”显示框，显示现有样式的预览，以及“组件名称”下拉列表，用于选择要为其创建标签样式的组件。“创建文字组件”、“复制组件”、“删除组件”和“组件绘制顺序”按钮位于“组件名称”下拉列表的右侧，参见图 5-33。
在第一步中，您将创建一个组件，然后修改显示在对话框“特性”和“值”列中的其特性。您可以从选择“创建文字组件”按钮时显示的弹出列表中选择主要路线标签组件，如文字、直线、块、记号（Tick）和参照文字。添加组件后，它将添加到“组件名称”下拉列表中，组件的特性和值将相应地显示在“特性”和“值”列中。“特性”列中显示的特性根据所添加的组件而变化。它们显示在三个类别中：常规、文字和边框。
“常规”类别中的特性帮助您定义组件的名称和可见性。此类别中的“锚定组件”特性指定组件将附着到的锚定组件。“锚定点”特性指定锚定组件上所选组件将附着到的点。
“文字”类别中的特性帮助您指定标签文字的内容、文字高度、颜色线宽等。您可以单击“值”列的特性字段，并修改标签样式特性的值。您可以使用“附着”特性定义颜色、线宽、图层、文字高度、旋转以及标签文字将附着到锚定点的点。

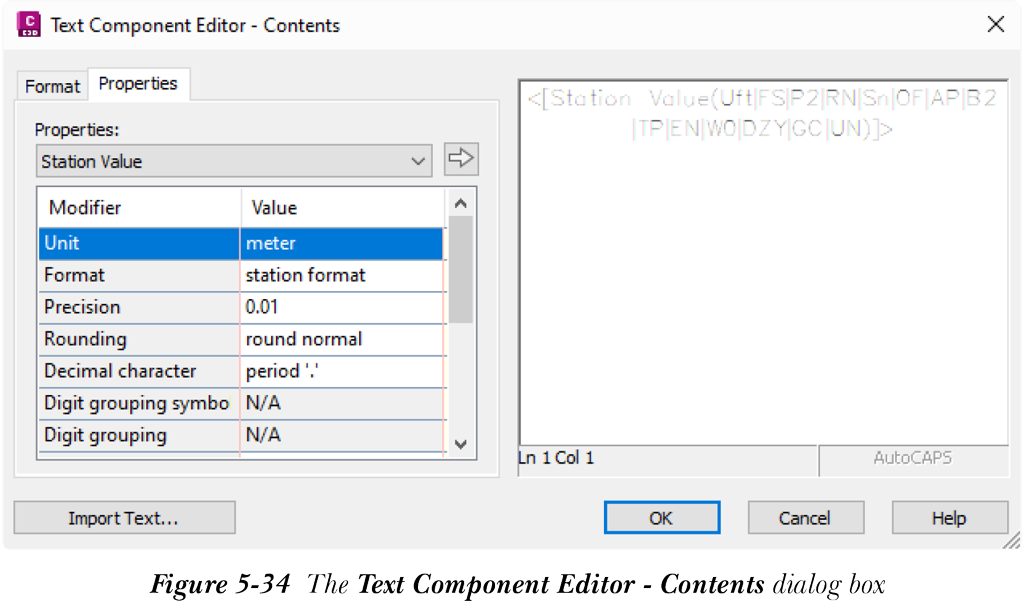

您可以使用“文字组件编辑器 - 内容”对话框添加或更改标签样式的内容。要调用此对话框，请单击“文字”类别中“内容”特性的值字段，并选择右侧显示的按钮；将显示“文字组件编辑器 - 内容”对话框，如图 5-34 所示。此对话框中有两个选项卡：“格式”和“特性”。它还有一个右侧的文字编辑器窗口，您可以在其中键入文字。默认选择“特性”选项卡，用于向标签样式添加特性字段。从“特性”下拉列表中选择要素的特性。每个特性都有一些与之关联的修饰符，列在“修饰符”列中。可以更改这些修饰符的值以创建自定义标签文字。例如，要更改“单位”修饰符的值，请单击此修饰符对应的“值”字段；该字段上将显示一个下拉列表。从下拉列表中选择所需单位以修改现有值。

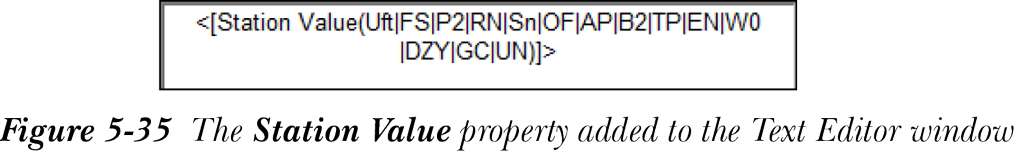

设置修饰符的值后，选择“特性”下拉列表右侧的右箭头按钮；带有编码的特性字段将添加到“文字编辑器”窗口中，如图 5-35 所示。
添加到“文字编辑器”窗口中的特性字段的代码实际上是修饰符及其值的缩写。例如，添加到文字编辑器窗口中的“桩号值”特性代码为 <[Station Value(Uft|FS|P2|RN|Sn|OF|AP|B2|TP|EN|W0|DZY|GC|UN)]>。此代码中的一些缩写和值如下：
缩写 修饰符 值
Uft 单位 英尺
FS 格式 桩号
P2 精度 2
RN 舍入 常规
AP 小数分隔符 句点
Sn 符号 负
OF 输出 完整
字符（如 </、(、)、| 和 />）用于指定特性字段、修饰符和修饰符分隔符的开始和结束。您可以在开头手动添加文字。要编辑手动添加的文字，请右键单击文字编辑器窗口，并从快捷菜单中选择所需的编辑选项。
注意
手动添加文字时，请勿使用 <> 等字符。
要设置标签文字的格式，请选择“格式”选项卡。此选项卡中的“对正”、“字体”和“颜色”选项分别用于对齐标签文字、选择字体和选择文字颜色。“文字样式”与“常规”选项卡中设置的相同，无法在此选项卡中修改。
在“文字组件编辑器 - 内容”对话框中添加标签文字组件并设置其他参数后，选择“确定”按钮返回“标签样式生成器 - 新建主桩号标签样式”对话框。
“边框”类别中的特性帮助您设置标签或要编辑组件周围边框的显示。在此类别中，将“可见性”特性的值设置为“真”以使边框可见。您可以在此类别的“类型”特性中选择边框类型。您可以使用此特性向标签或组件添加矩形、圆角矩形或圆形类型的边框。“边框”类别中的特性还通过将“背景遮罩”的值设置为“真”来帮助您显示背景遮罩。背景遮罩用于隐藏标签背景中的对象。您可以通过在“间隙”特性的“值”列中输入所需值来设置文字与标签边框之间的距离。您还可以在相应的“值”列中修改边框的颜色、线型和线宽。同样，您可以从选择“创建文字组件”按钮时显示的弹出列表中添加直线、块、记号和参照文字组件。您还可以根据所添加的组件修改“特性”列中显示的特性。
要从标签中删除组件，请从“组件名称”下拉列表中选择该组件，然后选择“组件名称”下拉列表右侧由红色叉号表示的“删除组件”按钮。要设置标签中各种组件的顺序，请选择“组件绘制顺序”按钮。执行此操作后，将显示包含标签各种组件的“组件绘制顺序”对话框。使用此对话框右侧显示的“上移”和“下移”箭头设置这些组件的绘制顺序，然后选择“确定”按钮返回“标签样式生成器”对话框。
拖移状态选项卡
此选项卡用于指定标签从其原始位置拖移或移动时在拖移状态下的外观。标签的拖移状态特性列在两个类别下：引线和拖移状态组件。
“引线”类别中的特性帮助您在标签被拖移时使引线可见或不可见。将“可见性”特性的值设置为“真”或“假”，以使引线在拖移状态下可见或不可见。您还可以在各自的“值”字段中设置箭头样式、颜色、线型、线宽等特性。
“拖移状态组件”类别中的“显示”特性帮助您指定标签拖移后的显示。单击此特性的“值”字段，并从下拉列表中选择“按原样”以查看标签的原始设置。选择此选项后，其他特性将变为不可用，您将无法修改它们。为“显示”特性选择“堆叠文字”选项，以垂直堆叠方式显示标签的文字组件。选择此选项后，所有块、记号和方向箭头将被移除，标签组件将根据标签样式中指定的绘制顺序进行堆叠。同样，根据需要指定其他特性的值。在拖移状态下定义标签的设置后，在图形中选择标签并使用夹点将其拖移到新位置，然后查看拖移状态下的标签。
摘要选项卡
此选项卡用于查看和修改标签样式的设置。您只能修改以粗体显示的这些值。展开“摘要”选项卡中的所需类别以查看或修改设置。
创建所需路线组件的标签样式后，下一步是使用标签集对这些样式进行编组，以便轻松地将各种样式应用于路线。
创建标签集
要创建标签集，请从“设定”选项卡展开“路线”节点。接下来，展开“标签样式”节点并右键单击“标签集”；将显示快捷菜单。从快捷菜单中选择“新建”；将显示“路线标签集 - 新建路线标签集”对话框。此对话框包含两个选项卡：“信息”和“标签”，接下来将进行讨论。
信息选项卡
此选项卡用于指定标签集的名称以及查看与其关联的信息，如创建或修改的日期等。您可以在“名称”编辑框中指定名称。
标签选项卡
此选项卡用于为要包含在集中的标签类型指定标签。接下来将讨论此选项卡中的选项。
类型
“类型”下拉列表为您提供可选择或添加到标签集的标签类型选项。您可以配置并选择要添加到标签集的标签类型。
主桩号标签样式
“主桩号标签样式”下拉列表包含所选类型的可用样式集。此下拉列表中的选项取决于类型。从“类型”下拉列表中选择标签类型后，相应的标签样式将显示在“主桩号标签样式”下拉列表中。
样式选择
此按钮用于创建新的标签样式、复制或编辑标签类型的现有样式，或从图形中拾取样式。选择此按钮右侧的下箭头以显示弹出列表。您可以从弹出列表中选择一个选项来选择样式。要查看标签类型的样式，请选择此按钮右侧的按钮。执行此操作后，将显示“样式详细信息”对话框，并在“预览”窗口中显示标签样式的预览。
添加
选择标签类型和标签样式后，选择“添加”按钮将它们添加到标签集中。这些选定的类型和样式将列在“标签”选项卡的“类型”列和“样式”列中。要从标签集中删除标签类型，请从“类型”列中选择它，然后选择“添加”按钮右侧的按钮。执行此操作后，所选的标签类型和标签样式将从“类型”和“样式”列中删除。
“增量”列指定可添加主桩号和次桩号标签的增量值。此列仅适用于桩号标签。单击“增量”列并指定桩号的增量值。
在“信息”选项卡中指定标签集的名称后，选择标签类型、标签样式，并根据需要指定增量值，然后选择“确定”按钮。执行此操作后，“路线标签集 - 新建路线标签集”对话框将关闭，标签集将添加到“工具空间”选项板“设定”选项卡中“标签样式”节点下的“标签集”子节点中。
要将标签集应用于您创建的路线，请从图形中选择所需路线并右键单击。从显示的快捷菜单中选择“编辑路线标签”选项；将显示“路线标签 - <路线名称>”对话框。选择位于对话框右下角的“导入标签集”按钮；将显示“选择标签集”对话框。从下拉列表中选择您创建的所需标签集，然后选择“确定”按钮；标签类型和相应样式将显示在对话框中。从“路线标签 - <路线名称>”对话框中选择“应用”按钮以查看更改，或选择“确定”按钮将标签集指定给路线。
添加路线标签

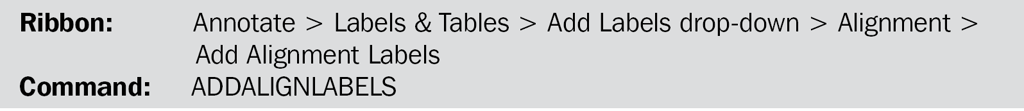

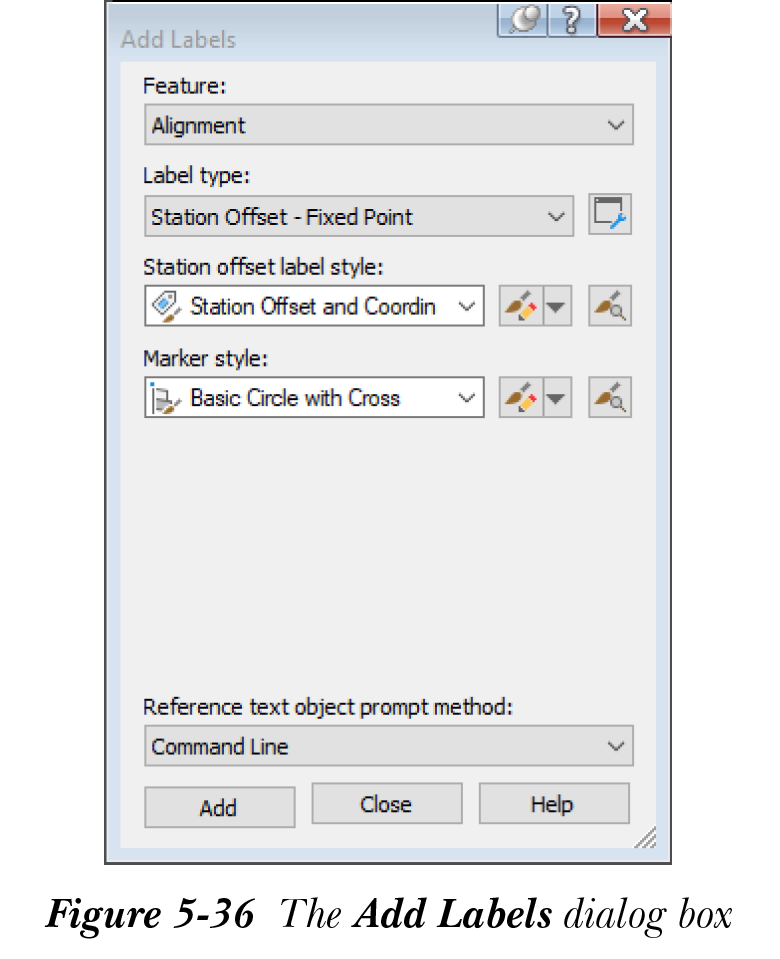

为路线对象创建并配置自己的样式后，您可以将它们添加到图形中。为此，请从“标签和表格”面板中选择“添加路线标签”；将显示“添加标签”对话框，如图 5-36 所示。
从“要素”下拉列表中选择要标注的对象。接下来，选择所需的标签类型并选择“添加”按钮；系统将提示您选择要标注的对象。您可以通过从“标签类型”下拉列表中选择“单个线段”或“多个线段”选项来标注单个路线线段或所有线段。同样，您可以选择“桩号偏移”、“桩号偏移-固定点”和其他选项，以向路线中的偏移桩号和切线交点添加标签。选择标签类型后，选择“添加”按钮并按照提示标注路线线段。接下来，选择“关闭”按钮关闭“添加标签”对话框。
