教程 2：压力管网 - II

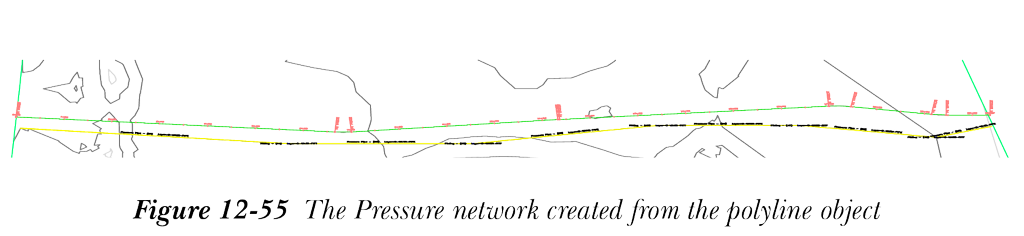

在本教程中，您将从多段线对象创建压力管网，如图 12-55 所示，并对创建的压力管网运行设计和深度检查。此外，您还将为创建的压力管网添加标签。（预计时间：30 分钟）

完成本教程需要执行以下步骤：

a. 打开文件。

b. 从图形中的多段线对象创建压力管网。

c. 运行设计和深度检查。

d. 为管网添加标签。

e. 保存文件。

打开文件

  1. 打开您从 https://www.cadcim.com 下载并保存到 C:c3d_2025 的 c12_c3d_2025_tut.zip 文件。
  2. 从应用程序菜单中选择打开 > 图形；将显示选择文件对话框。
  3. 在此对话框中，浏览到您保存文件的位置 C:c3d_2025c12_c3d_2025_tut。
  4. 选择文件 c12_c3d_2025_tut02.dwg，然后选择打开按钮将其打开。此图形文件包含一个曲面、一个纵断面图以及一条路线，您将使用它们来创建压力管网。

创建压力管网

  1. 从常用 > 创建设计 > 管网下拉列表中选择从对象创建压力管网工具；系统将提示您选择对象。
  2. 放大图形，从路线下方显示的图形中选择多段线对象；系统将提示您选择流向。
  3. 按 ENTER 键接受默认方向；将显示从对象创建压力管网对话框。
  4. 在对话框中输入以下详细信息：

管网名称：Water Main

管网零件列表：Water

尺寸和材质：pipe-12 in- push on- ductile iron- 350 psi- AWWA C151

曲面名称：EG surface

路线名称：EG Road

覆土深度：3.00’

  1. 同时，选中删除现有图元复选框，然后选择确定按钮；从对象创建压力管网对话框将关闭，并基于所选图元创建压力管网。
  2. 从管网中选择任意压力管道图元并单击右键；将显示快捷菜单。
  3. 从快捷菜单中选择编辑压力管道样式选项；将显示压力管道样式 - Standard 对话框。在此对话框中，选择显示选项卡。
  4. 在此选项卡的构件显示区域中，选择与管道外壁参数对应的颜色单元格；将显示选择颜色对话框。从此对话框中选择红色，然后选择确定按钮；选择颜色对话框将关闭；红色将指定给管道外壁参数。
  5. 同样，为管道内壁和管道端线参数指定红色。
  6. 接下来，在压力管道样式 - Standard 对话框中选择确定按钮；对话框将关闭。

请注意，图形中压力管道的颜色已更改，并显示为红色。

运行设计和深度检查

  1. 选择管网的所有压力管道；将显示压力管网: Water Main 上下文选项卡。
  2. 从此选项卡的分析面板中选择设计检查选项；将显示运行设计检查对话框。
  3. 在此对话框中，确保选择检查参数区域中的直径、开放连接和曲率半径复选框，然后选择确定按钮；运行设计检查对话框将关闭，命令行中将显示一条消息，提示设计检查已完成。

检测到两处违规，并在图形中标记为黄色警告符号。

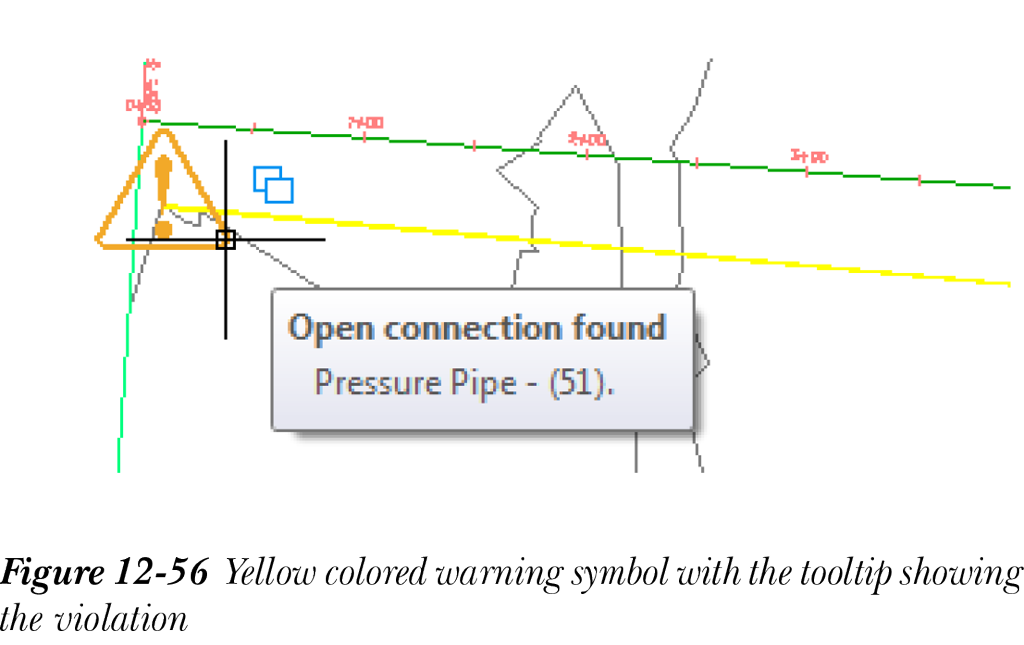

  1. 将光标悬停在警告符号上；将显示描述违规情况的工具提示，如图 12-56 所示。

  1. 现在，从压力管网: WaterMain 上下文选项卡的分析面板中选择深度检查选项；系统将提示您在平面图或纵断面图中沿压力管网选择一条路径。
  2. 接下来，选择管网中最左侧的管段；系统将提示您选择路径上的下一个点。
  3. 选择最右侧的管段；压力管网中的所有管道均被选中。
  4. 接下来，按 ENTER 键；将显示运行深度检查对话框。
  5. 在此对话框的检查参数区域中，如果默认未选中，则选中与最小覆土深度对应的复选框，然后在编辑框中输入值 2.00’。

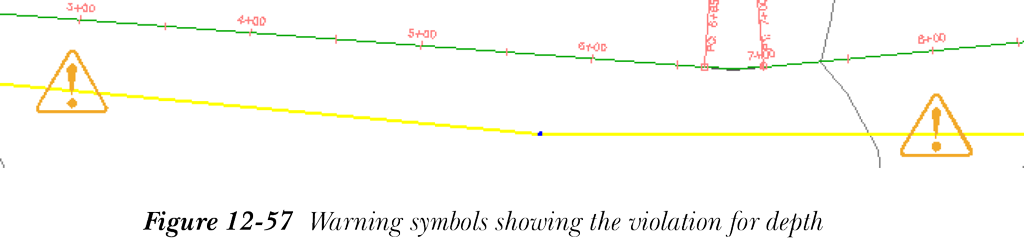

  6. 选择确定按钮；运行深度检查对话框将关闭，命令行中将显示一条消息，提示图形中显示两个标记违规的警告符号，如图 12-57 所示。

添加压力管网标签

  1. 从注释 > 标签和表格 > 添加标签下拉列表中选择压力管网选项；将显示一个弹出菜单。从此弹出菜单中，选择添加压力管网标签选项；将显示添加标签对话框。
  2. 确保在标签类型下拉列表中选择了整个压力管网平面选项。
  3. 接下来，从压力管道标签样式和管件标签样式下拉列表中选择 Standard 选项。
  4. 现在，选择添加按钮；系统将提示您在压力管网中选择一个零件。选择 Water Main 压力管网的任意零件；压力管网的管道和管件将被标注。接下来，选择关闭按钮以关闭添加标签对话框。

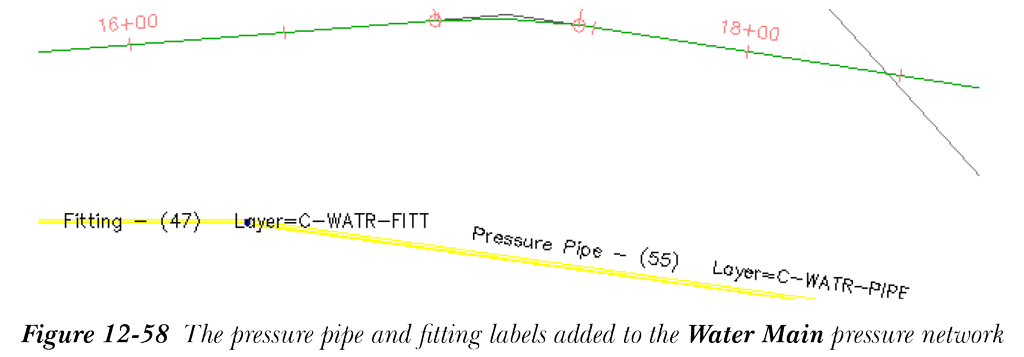

添加的标签显示压力管道和管件的名称或编号，以及创建压力管网所在图层的名称，请参见图 12-58。

保存文件

  1. 从应用程序菜单中选择另存为；将显示图形另存为对话框。
  2. 在此对话框中，浏览到以下位置：

C:c3d_2025c12_c3d_2025.tut

  1. 将文件另存为 c12_tut02a。

自测题

回答以下问题，然后与本章末尾给出的答案进行对照：

  1. 以下哪个选项可确保沿压力管道长度方向满足最小覆土要求？

a) 深度检查 b) 长度检查

c) 设计检查 d) 设置管道端点位置

  1. 以下哪个工具用于从 AutoCAD 直线对象创建压力管网？

a) 压力管网创建工具 b) 从对象创建压力管网

c) 从 GIS 行业模型创建压力管网 d) 以上都不是

  1. 以下哪个选项可以针对挠度、直径、开放连接和曲率半径等参数验证压力管网？

a) 设计检查 b) 深度检查

c) 管道到管道匹配 d) 长度检查

  1. 以下哪个选项允许您选择用于标注压力管网的标签类型？

a) 添加压力管网标签 b) 单个零件平面

c) 整个管网平面 d) 单个零件纵断面

  1. 以下哪个工具用于查看压力管网的垂直对齐？

a) 路线创建工具 b) 压力管网创建工具

c) 在纵断面中绘制零件 d) 从对象创建压力管网

  1. __ 是压力管道、管件和附属设施的集合。
  2. 要创建压力管网，您首先需要创建一个 __ 。
  3. 要创建压力管网，请从常用 > 创建设计 > 管网下拉列表中选择 ____。
  4. _____ 上的刻度标记表示两根管道之间允许的挠度。
  5. 在压力管网平面布局 <管网名称> 选项卡中，您可以使用各种选项和工具在 _____ 布局中设计压力管网。
  6. 在纵断面图中设计压力管网时，您只能将管件和附属设施添加到压力管道上的开放连接处。（对/错）
  7. 如果在运行深度检查或设计检查时存在任何参数违规，压力管网上将显示警告符号。（对/错）
  8. 您可以同时对压力管网运行设计检查和深度检查。（对/错）
  9. 零件目录对话框包含用于压力管网的各种内置零件（管道、管件和附属设施）。（对/错）
  10. 零件列表使您能够将选定的压力管道、管件和附属设施分别存储在列表中。（对/错）

复习题

回答以下问题：

  1. 以下哪个参数决定压力管网中压力管道的高程？

a) 挠度 c) 深度

b) 曲率半径 d) 以上都不是

  1. 压力管道特性 - <管道名称> 对话框中的哪个选项卡显示与管道关联的特性？

a) 特性 b) 摘要

c) 连接 d) 以上都不是

  1. ___ 有助于突出显示违反指定参数的管网零件。
  2. ___ 允许您创建和修改 Civil 3D 零件目录中可用的压力管网零件。
  3. 您可以在 ___ 中查看现有压力管网的零件，以根据您的设计评估管网零件的垂直位置。
  4. 目录是用于创建零件列表的组件的来源。（对/错）
  5. 压力管网平面布局: <管网名称> 选项卡中的工具可用于编辑管网。（对/错）
  6. 您还可以使用工具空间项目视图编辑压力管网对象，例如压力管道、管件和附属设施。（对/错）

练习

  1. 登录 www.cadcim.com 并浏览到 Textbooks > Civil/GIS > Civil 3D > AutoCAD Civil 3D 2025 for Novices。接下来，从练习文件下拉列表中选择 c12_c3d_2025_exer.zip 文件。选择相应的下载按钮下载数据文件。
  2. 现在，将下载的文件夹保存并解压到以下位置：

C:c3d_2025

注意

打开练习文件时，全景窗口可能会显示一条错误消息。关闭此窗口以继续操作。

练习 1

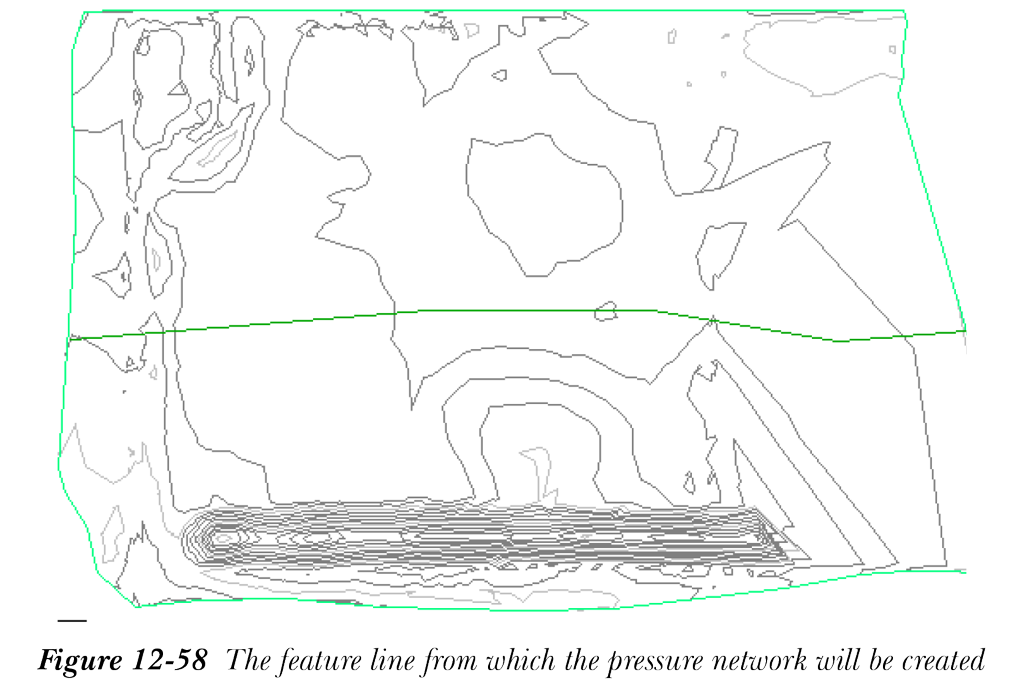

打开 c12_c3d_2025_ex01.dwg 文件，并从图形中的要素线创建压力管网，请参见图 12-58。同时，为压力管网添加标签。

（预计时间：30 分钟）

管网名称：Water Main

管网零件列表：Water

尺寸和材质：pipe-12 in- push on- ductile iron- 350 psi- AWWA C151

曲面名称：Ground surface

覆土深度：3.00’

自测题答案

  1. a
  2. a
  3. a
  4. a
  5. c
  6. 压力管网
  7. 零件列表
  8. 压力管网创建工具，
  9. 罗盘
  10. 水平
  11. 对
  12. 对
  13. 错
  14. 对
  15. 对
