恢复道路蝴蝶结
在 AutoCAD Civil 3D 中，如果使用固定宽度创建道路，并且道路切线在转角处相交，则道路的内角和外角会自动清除。对于非固定子装配（如放坡子装配），则不会如此。在非固定宽度子装配中，您需要编辑并重建这些道路。但是，在 Civil 3D 2025 中，引入了一个新工具“清除道路蝴蝶结”，可用于清除此类转角。
要清除道路蝴蝶结，请从“道路”上下文选项卡的“道路工具”面板中调用“清除道路蝴蝶结”工具；系统将提示您选择子实体。选择通向蝴蝶结区域的路线；系统将提示您选择子实体。选择从该区域引出的路线；将出现橡皮筋动态预览，系统将提示您选择插入点以解决道路蝴蝶结（放坡）。选择该点并按 Enter 键；道路蝴蝶结（放坡）将连接到解决方案点并消除转角。重复相同步骤以清除其他道路蝴蝶结，然后按 Esc 键终止命令。

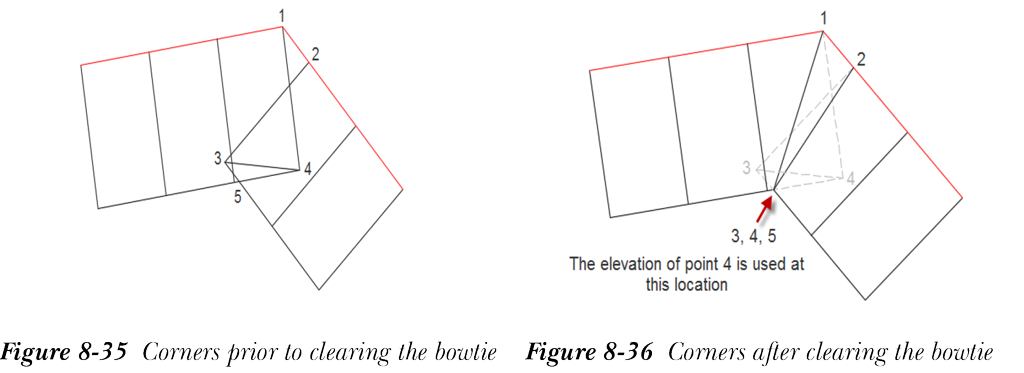

图 8-35 和图 8-36 分别显示了使用“清除道路蝴蝶结”工具之前和之后的转角蝴蝶结，红线表示基线。
要恢复道路蝴蝶结，请从“道路”上下文选项卡的“道路工具”面板中调用“恢复道路蝴蝶结”工具；系统将提示您选择要恢复的蝴蝶结。选择该蝴蝶结并按 Enter 键；蝴蝶结将被恢复。
