标注栏集和标注栏样式

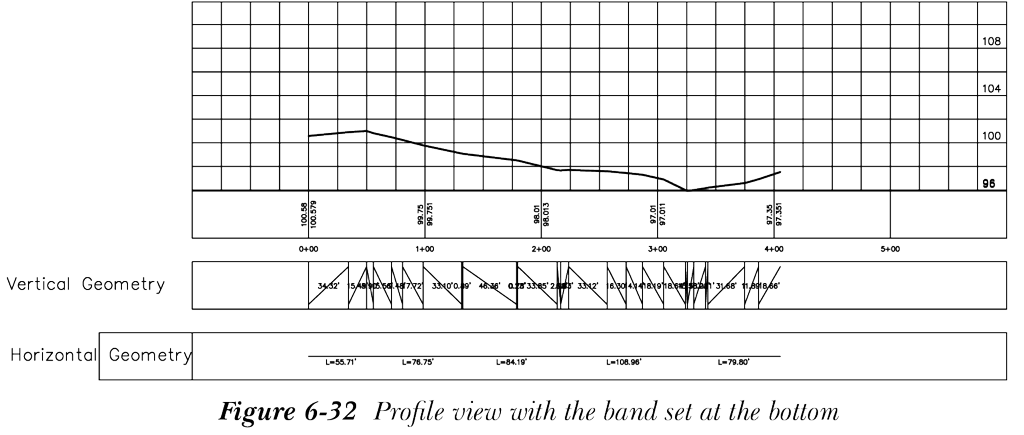

Civil 3D 允许您以标注栏的合并形式将纵断面数据（例如纵断面、超高、挖方和填方深度、垂直几何图形等）添加到纵断面图中。标注栏集是此类纵断面数据标注栏和标注栏样式的集合。图 6-32 显示了在纵断面图底部带有标注栏集的纵断面图。
纵断面标注栏可以显示现有地面和完工地面纵断面的纵断面数据。要创建纵断面图标注栏样式，请在“工具空间”选项板的“设定”选项卡中展开“纵断面图”>“标注栏样式”节点。接下来，选择“标注栏集”子节点并右键单击；将显示一个快捷菜单。从快捷菜单中选择“新建”；将显示“标注栏集 - 新建纵断面图标注栏集”对话框。在“名称”编辑框中为新标注栏集指定名称。接下来，选择“标注栏”选项卡。从“标注栏类型”下拉列表中选择所需的标注栏类型，然后从“选择标注栏样式”下拉列表中选择相应的标注栏样式。现在，选择“添加”按钮；将显示“标注栏中要标注的几何图形点”对话框。此对话框用于选择要在数据标注栏中标注的纵断面和路线几何图形点。可以标注的路线几何图形点显示在对话框的“路线点”选项卡中，纵断面几何图形点显示在“纵断面点”选项卡中。默认情况下，各自选项卡中可用的所有路线和纵断面几何图形点均处于选中状态。如果需要，您可以清除不想标注的几何图形点的复选框。指定所需设定后，选择“确定”按钮以关闭“标注栏中要标注的几何图形点”对话框并返回到“标注栏集 - 新建纵断面图标注栏集”对话框。再次选择“确定”；“标注栏集 - 新建纵断面图标注栏集”对话框将关闭，新标注栏集将添加到“标注栏集”子节点中。在“设定”选项卡中展开“纵断面图”>“标注栏样式”>“标注栏集”子节点，以查看已添加的新标注栏集样式。
创建标注栏样式（构建标注栏）
您可以为每个单独的标注栏类型构件创建新的标注栏样式，并将其添加到标注栏集。例如，要为垂直几何图形数据的显示创建新样式，请在“设定”选项卡中展开“纵断面图”>“标注栏样式”>“垂直几何图形”，以查看“垂直几何图形”的内置样式。要创建自定义样式，请右键单击“垂直几何图形”节点；将显示一个快捷菜单。从快捷菜单中选择“新建”；将显示“垂直几何图形标注栏样式 - 新建垂直几何图形标注栏样式”对话框。接下来将介绍此对话框中的选项卡。
信息选项卡
在此选项卡中，您可以在“名称”编辑框中为新标注栏样式指定名称。您也可以选择在“描述”编辑框中输入有关该样式的简短描述。
标注栏详细信息选项卡

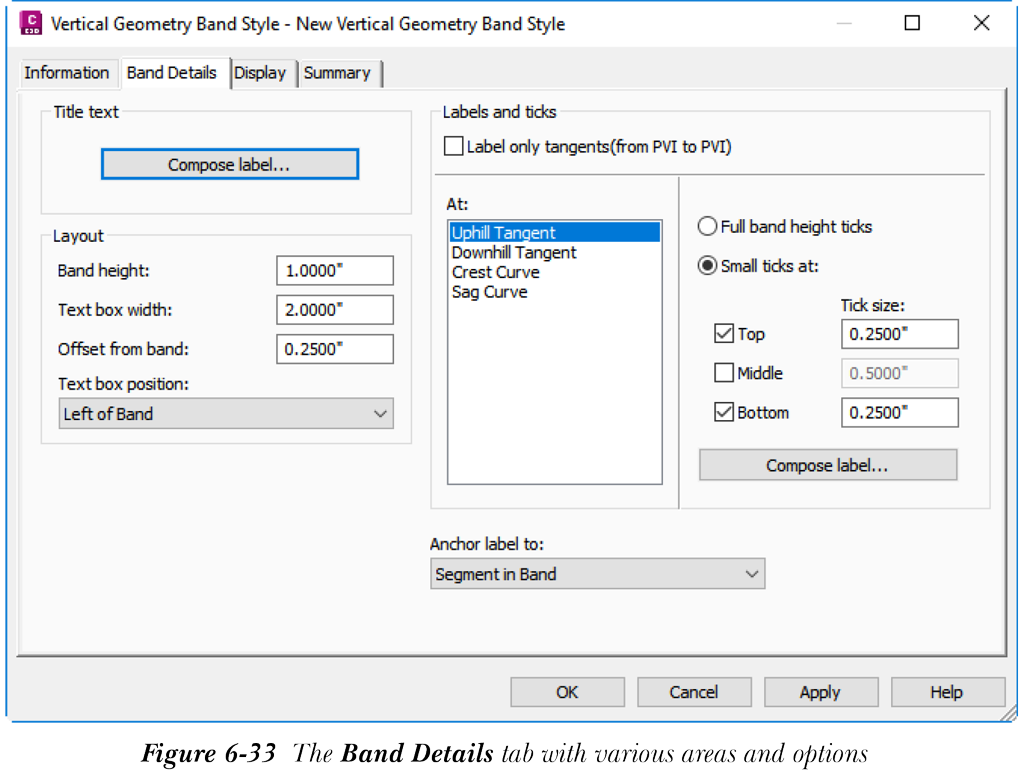

您可以使用此选项卡设计标注栏样式的格式和内容。此选项卡具有各种区域和选项，如图 6-33 所示，接下来将介绍它们。
标题文字区域

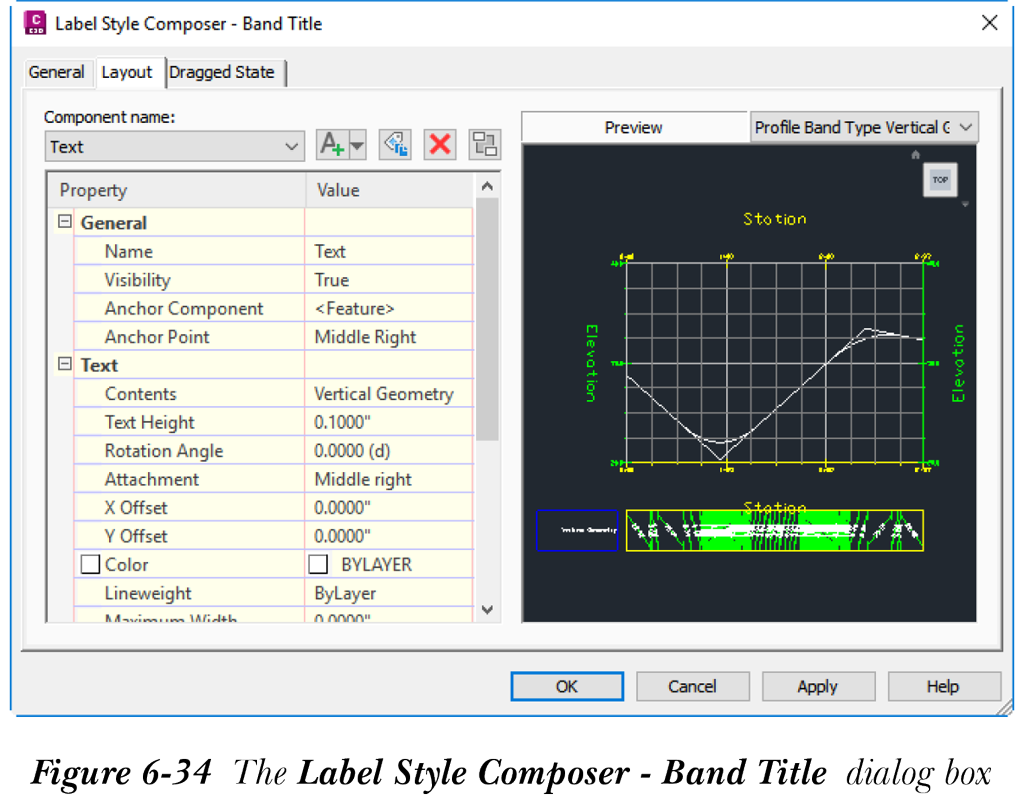

从此区域中选择“编写标签”按钮；将显示“标签样式生成器 - 标注栏标题”对话框，如图 6-34 所示。

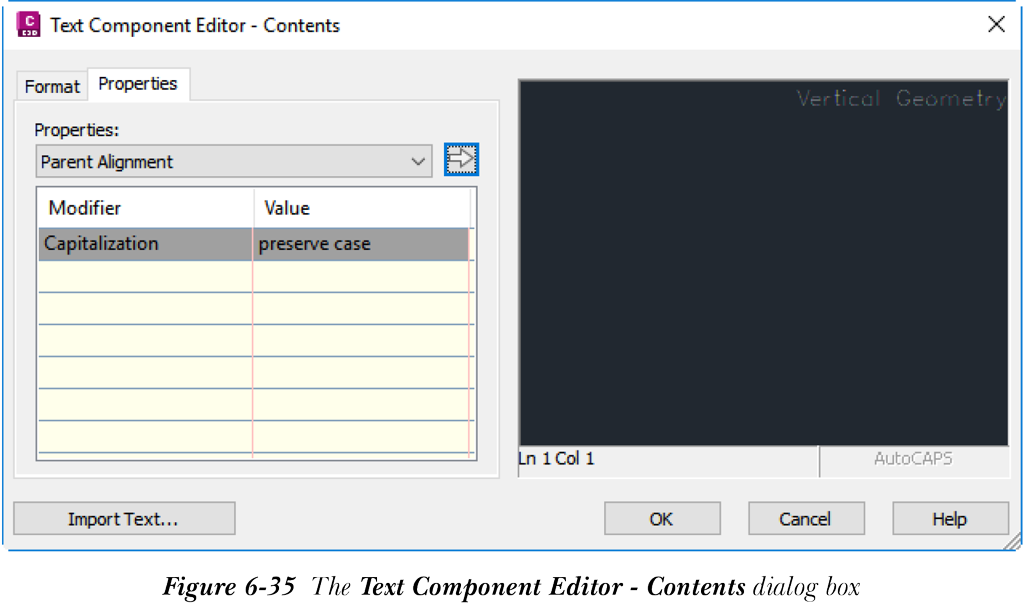

在此对话框的“文字”类别中，您可以修改标注栏标题的标题、颜色、尺寸和其他特性。要修改标题，请单击“内容”特性的“值”字段；右侧将显示一个浏览按钮。选择此按钮；将显示“文字构件编辑器 - 内容”对话框，如图 6-35 所示。
删除“预览”显示框中的现有标题，并指定所需的标注栏标题。您可以选择“文字构件编辑器 - 内容”对话框中的“格式”选项卡，并指定标注栏标题格式的设定。修改并格式化标注栏标题后，选择“确定”按钮；新标题将显示在“内容”特性的“值”字段和“预览”显示框中。修改标注栏标题的默认设定后，选择“确定”按钮以关闭“标签样式生成器 - 标注栏标题”对话框。
标签和刻度区域
“标签和刻度”区域中的选项用于指定纵断面图中刻度和标签的位置和尺寸。添加标签和刻度的位置因所选的标注栏标签样式而异。对于创建垂直几何图形标注栏样式，可以在不同位置（例如上坡和下坡切线、凸曲线和凹曲线处）添加刻度和标签。同样，对于创建水平几何图形的标注栏样式，您可以在切线、曲线或缓和曲线处添加刻度和标签。选择位置后，选择此区域右侧的所需选项以指定刻度尺寸。您可以在“刻度尺寸”编辑框中输入刻度尺寸。
布局区域
“布局”区域中的选项用于指定标注栏的尺寸以及文本框相对于标注栏的尺寸和位置。您可以在“标注栏高度”编辑框中指定标注栏高度。在“文本框宽度”编辑框中指定标注栏标题的文本框宽度。在“距标注栏的偏移”编辑框中指定文本框距标注栏的距离。从“文本框位置”下拉列表中选择文本框相对于标注栏的位置。为“垂直几何图形”标注栏样式指定新样式的设定后，选择“确定”按钮。标注栏样式将添加到“标注栏样式”节点的“垂直几何图形”子节点中。
选择“编写标签”按钮以预览或编辑所选位置的标签文字。选择此按钮后，将显示“标签样式生成器标注栏标题”对话框。您可以使用此对话框查看或编辑标签文字特性和标签文字内容。
将标签锚定到下拉列表
此下拉列表用于在纵断面图标注栏中的特定位置指定纵断面标签。此下拉列表中有两个选项，即“标注栏中的线段”和“真实几何图形位置”。根据纵断面标签需要放置的位置，选择其中任一选项以指定标签的位置。
显示选项卡
此选项卡用于在选定的视图方向中设定标注栏样式构件的显示特性。您可以从“视图方向”下拉列表中选择所需的视图方向。同样，您可以设定此选项卡的“构件显示”列表框中列出的纵断面图标注栏样式构件的可见性和其他显示特性。您还可以在此选项卡中设定标注栏样式构件的不同特性，例如标注栏边框、标注栏标题框、刻度等。
摘要选项卡
此选项卡用于查看和编辑标注栏样式的值（如果需要）。您可以展开所需的节点并编辑以黑色显示的值。
指定并自定义标注栏样式特性后，选择“确定”按钮以退出“垂直几何图形标注栏样式 - 新建垂直几何图形标注栏样式”对话框。新的垂直几何图形标注栏样式将添加到“设定”选项卡中的“垂直几何图形”节点中。同样，您可以创建其他标注栏样式。现在，要指定创建的标注栏样式，请从图形中选择所需的纵断面图并右键单击；将显示一个快捷菜单。从快捷菜单中选择“纵断面图特性”；将显示所选纵断面的“纵断面图特性”对话框。选择“标注栏”选项卡，然后从“标注栏类型”下拉列表中选择“垂直几何图形”。选择“添加”按钮将其添加到列表框中。接下来，从“选择标注栏样式”下拉列表中选择标注栏样式。选择“应用”按钮以更新纵断面并查看更改。接下来，选择“确定”按钮以关闭“纵断面图特性”对话框。
同样，您可以为所有标注栏类型创建标注栏样式，将它们添加到标注栏集，并将由所需标注栏类型和标注栏样式组成的标注栏集应用到纵断面图。
