教程 2：曲面粘贴

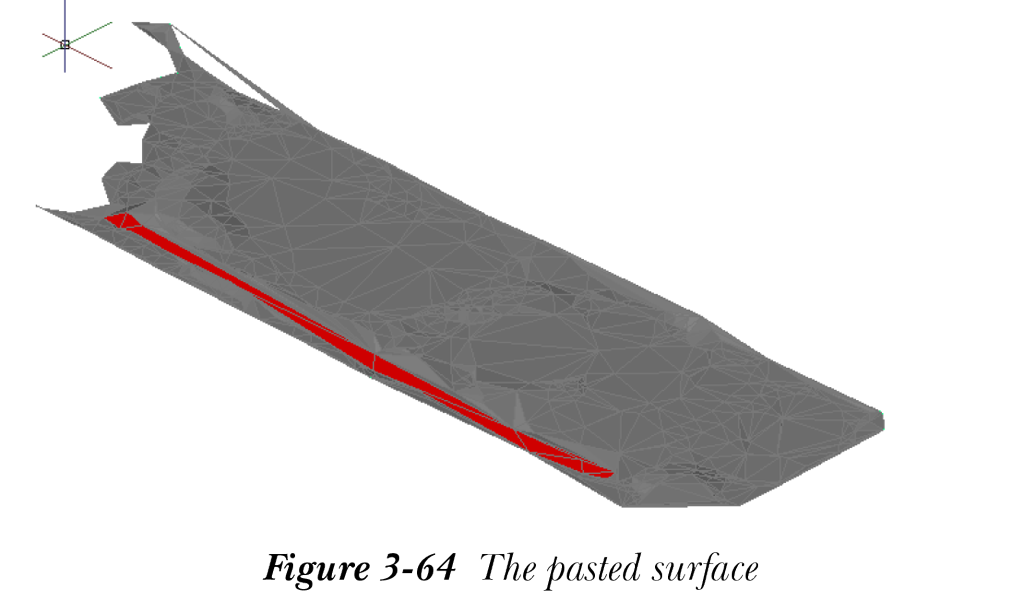

在本教程中，您将使用点编组和断裂线创建两个曲面。此外，您还将使用一些曲面编辑命令并粘贴曲面，如图 3-64 所示。（预计时间：30 分钟）
完成本教程需要执行以下步骤：
a. 打开文件。
b. 使用断裂线创建曲面。
c. 使用点编组创建曲面。
d. 使用删除线工具编辑曲面。
e. 粘贴曲面。
f. 保存文件。
视频
您可以通过以下链接查看本教程的视频：https://www.cadcim.com/civil-3d-2025-ch-3-tutorial2。
打开文件
- 从应用程序菜单中选择打开 > 图形；将显示选择文件对话框。
- 在对话框中，浏览到保存文件的位置 C:c3d_2025c03_c3d_2025。
- 选择文件 c03_c3d_2025_tut02.dwg，然后选择打开按钮以打开该文件。
使用断裂线创建 E Street 曲面
- 从常用 > 创建地面数据 > 曲面下拉列表中选择创建曲面工具；将显示创建曲面对话框。
- 在显示的对话框的类型下拉列表中选择 TIN 曲面选项（如果默认未选择）。
3 在名称特性的值字段中输入 E Street。
- 单击样式特性的值字段中的浏览按钮；将显示选择曲面样式对话框。在此对话框中，从下拉列表中选择 E Style 选项，然后选择确定按钮；所选样式将显示在样式特性的值字段中。
- 接下来，从创建曲面对话框中选择确定按钮；对话框关闭并创建了一个曲面。现在，您将向此曲面添加数据。
- 选择“浏览”选项卡，然后展开曲面 > E Street > 定义。
- 在定义节点中，右键单击断裂线，然后从显示的快捷菜单中选择添加；将显示添加断裂线对话框。
- 在描述文本框中输入 E Lines，并确保在类型下拉列表中选择了标准选项。
- 接下来，选择确定按钮；对话框关闭，并提示您选择对象。
-

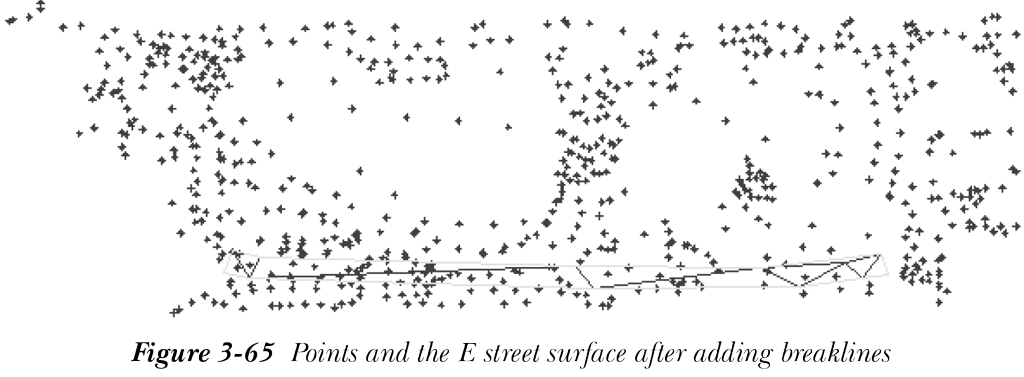

从图形中选择两条多段线，然后按
Enter键；断裂线将添加到 E Street 曲面，如图 3-65 所示。
注意
断裂线将添加到定义节点中 E Street 曲面的断裂线子节点，它们也会显示在列表视图中。
使用点编组创建现有地面曲面
- 重复上一节中给出的步骤 1 至 4，然后在创建曲面对话框中设置以下值：
曲面类型：TIN 曲面 名称：EG 样式：Basic
- 现在，选择确定按钮；EG 曲面即被创建。
- 在工具空间选项板的“浏览”选项卡中展开曲面 > EG > 定义。
- 右键单击点编组，然后从显示的快捷菜单中选择添加；将显示点编组对话框。

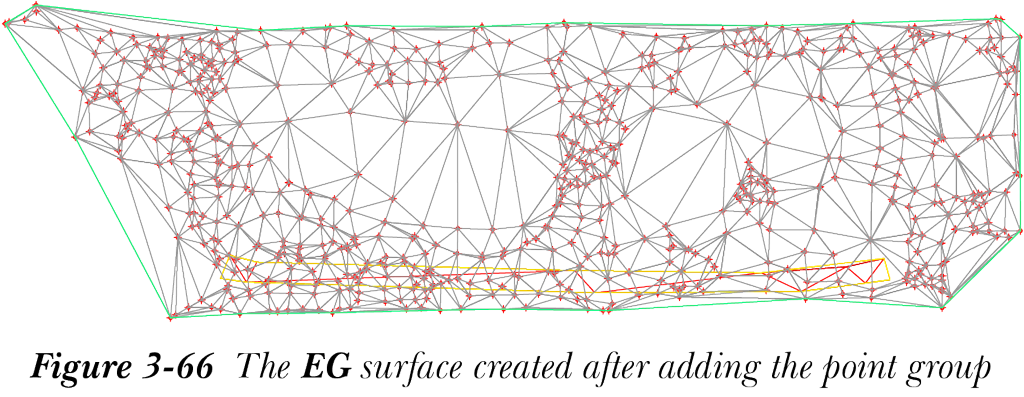

- 选择 _All Points 编组，然后选择确定按钮；该点编组将作为定义添加到曲面，如图 3-66 所示。
编辑 EG 曲面
- 从修改选项卡的地面数据面板中选择曲面工具；将显示曲面上下文选项卡。
- 接下来，从曲面 > 修改 > 编辑曲面下拉列表中选择删除线工具；系统将提示您选择要从中删除线的曲面。
-
按
Enter键；将显示选择曲面对话框。 - 从对话框中选择 EG 曲面，然后选择确定按钮；对话框关闭，并提示您选择所需的边。

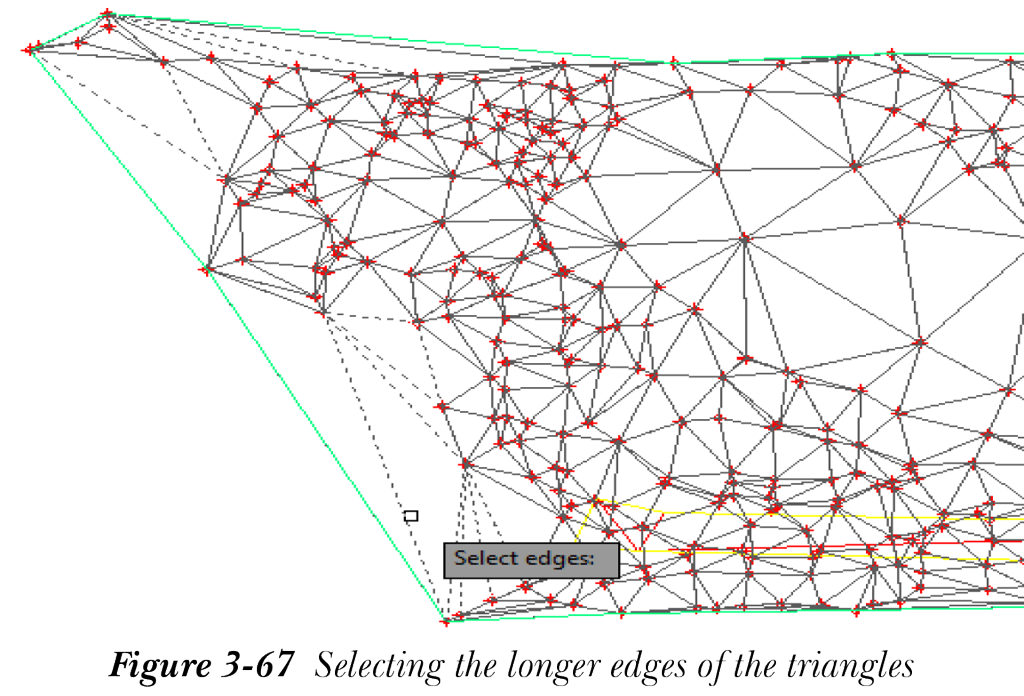

- 选择曲面左侧所有较长的边以及左上角较短的边，如图 3-67 所示。
- 按

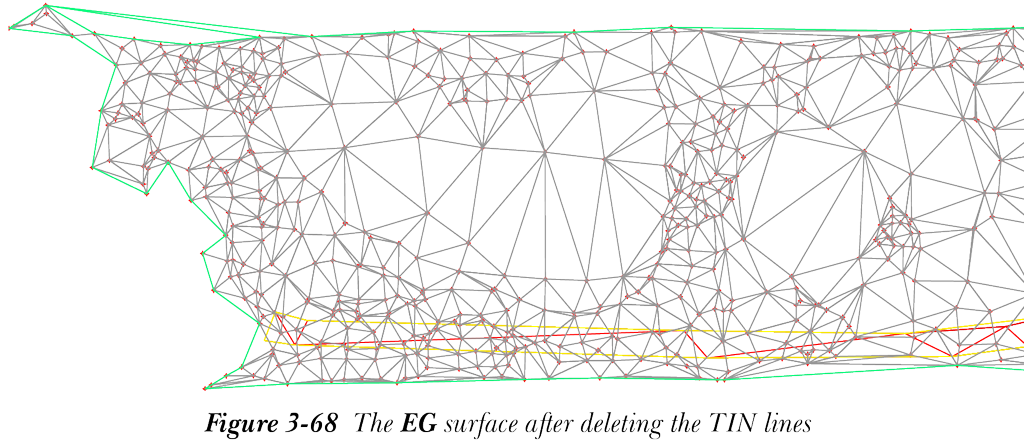

Enter键；所选线被删除，曲面显示如图 3-68 所示。按Enter键退出命令。

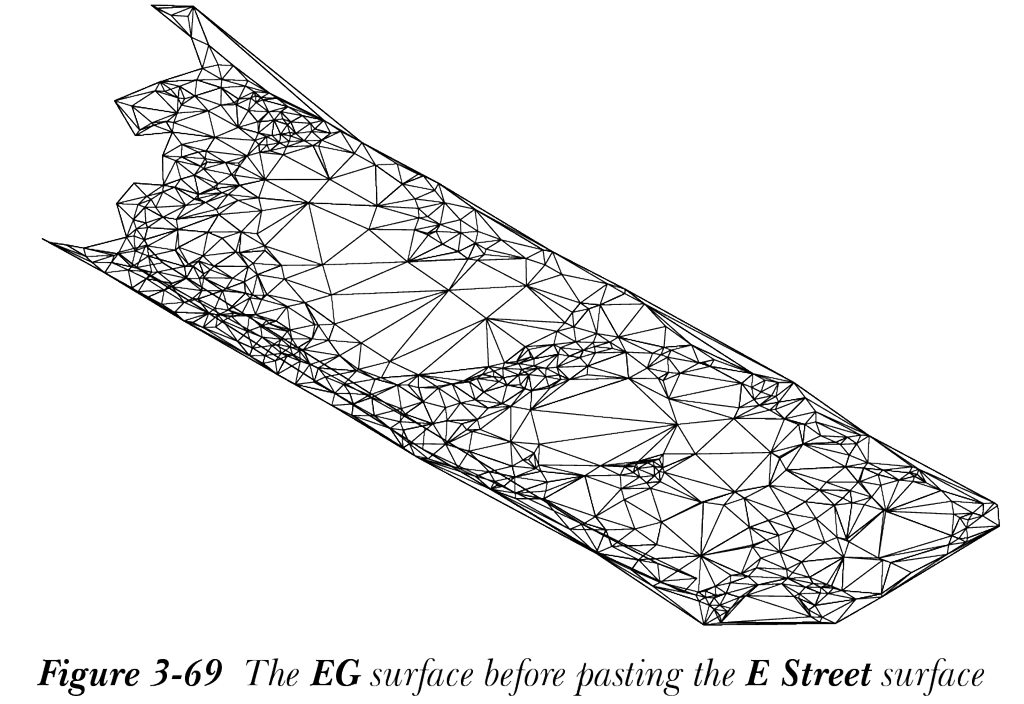

- 在将 E Street 曲面粘贴到 EG 曲面之前，最好在三维视图中查看曲面。为此，从视图选项卡的视图面板中选择 SE 等轴测选项；EG 曲面将以等轴测视图显示，如图 3-69 所示。
粘贴曲面
- 从曲面 > 修改 > 编辑曲面下拉列表中选择粘贴曲面工具；系统将提示您选择一个曲面。
-
按
Enter键；将显示选择曲面对话框。 - 在对话框中，选择 EG 曲面，然后选择确定按钮；将显示选择要粘贴的曲面对话框。

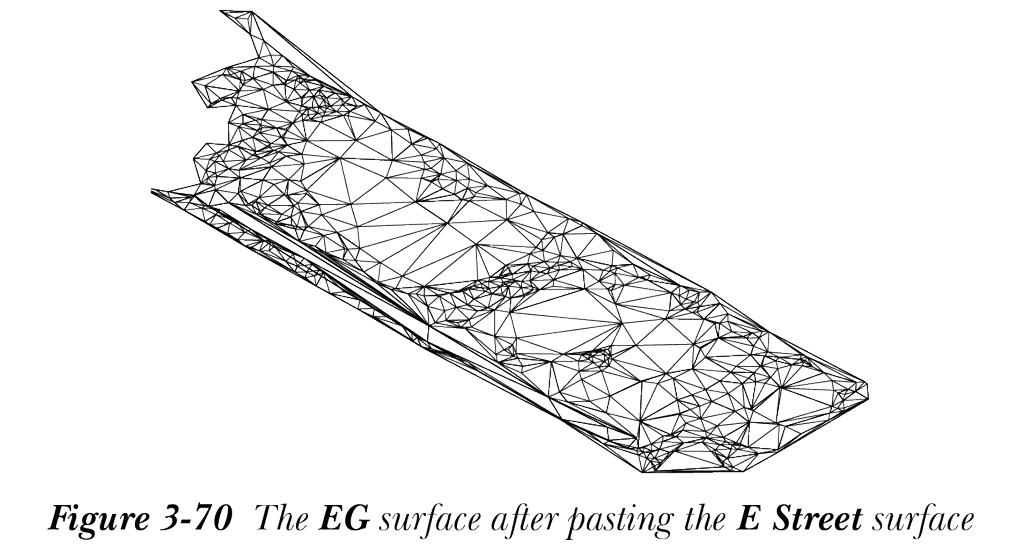

- 从对话框中选择 E Street，然后选择确定按钮；对话框关闭，E Street 曲面即被粘贴到 EG 曲面上。Civil 3D 现在已重新计算三角网，并在考虑断裂线的情况下构建了 EG 曲面。请注意添加断裂线区域中 EG 曲面的变化，参见图 3-70。

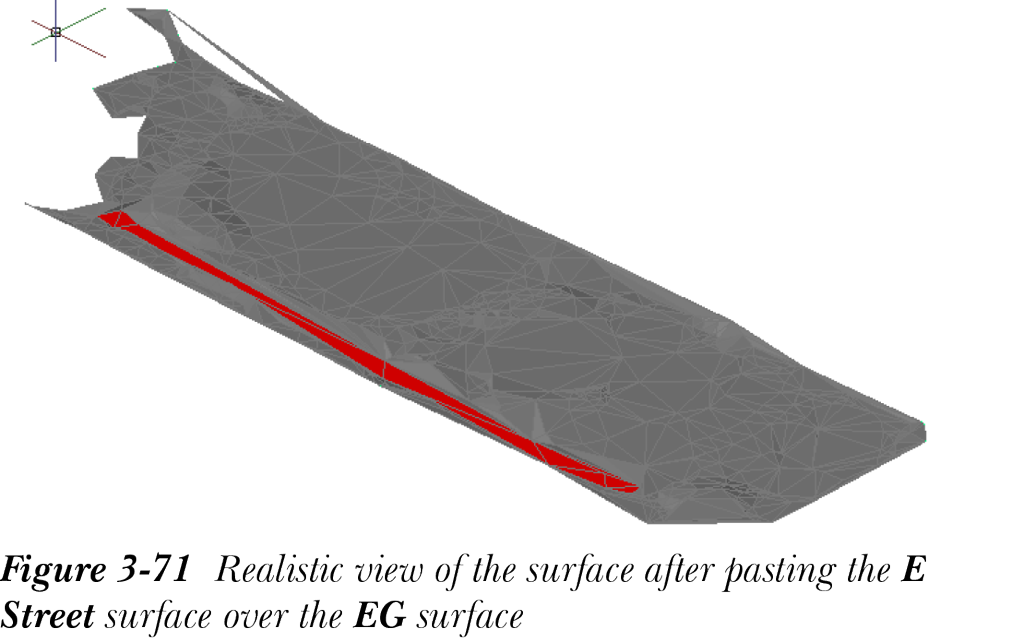

- 选择视图选项卡，然后从视图面板的视觉样式下拉列表中选择真实视觉样式；E Street 曲面将显示，如图 3-71 所示。
注意
- 一旦您选择其他命令或放大/缩小曲面，E Street 曲面将消失。
- 有时您可能无法将一个曲面粘贴到另一个曲面上。这是由于两个曲面的高程差异所致。
保存文件
- 从应用程序菜单中选择另存为；将显示图形另存为对话框。
- 在此对话框中，浏览到以下位置：
C:c3d_2025c03_c3d_2025_tut
- 在文件名编辑框中，输入 c03_c3d_2025_tut02a。
- 接下来，选择保存按钮；文件将以名称 c03_c3d_2025_tut02a 保存在指定位置。
