创建横断面图
在定义采样线编组并创建采样线之后，您将创建横断面图。在 AutoCAD Civil 3D 中，可以创建两种类型的横断面图：单横断面图和多横断面图。横断面图将添加到“浏览”选项卡中父采样线的集合中。接下来将讨论创建不同横断面图的过程。
创建单横断面图

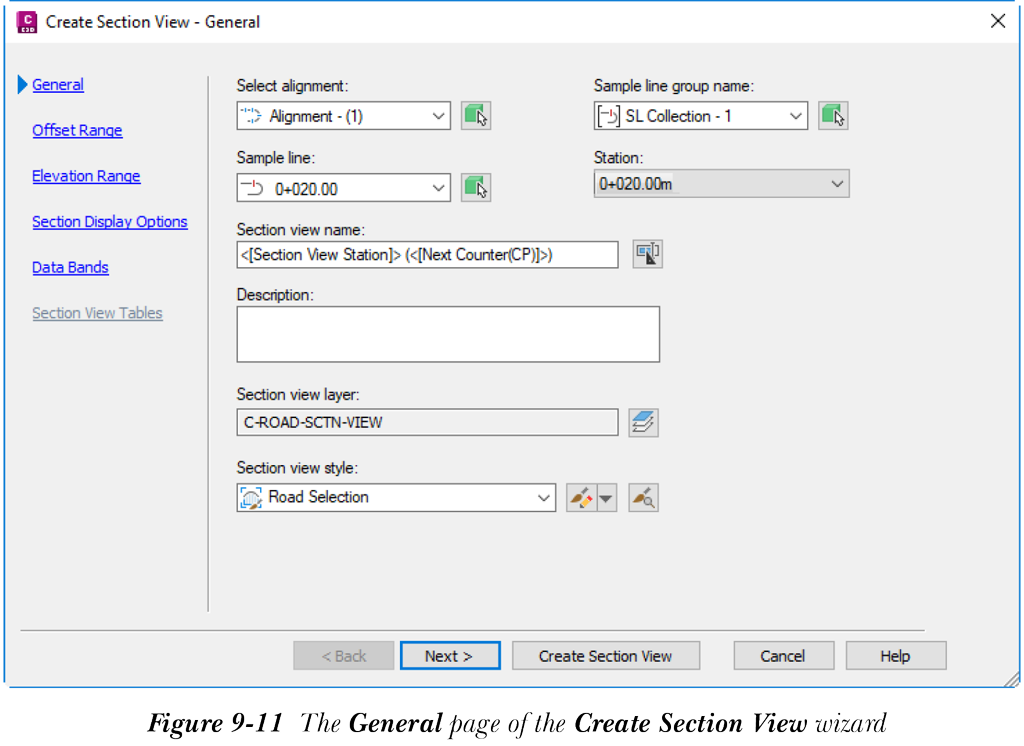

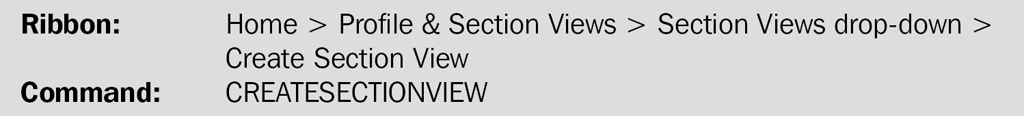

要在特定桩号处创建单横断面图，请从“纵断面和横断面图”选项卡中选择“创建横断面图”工具；将显示“创建横断面图”向导的“常规”页面，如图 9-11 所示。
“创建横断面图”向导由多个页面组成，例如“常规”、“偏移范围”、“高程范围”、“横断面显示选项”、“数据标注栏”和“横断面图表格”。每个页面都包含许多工具和选项，用于设置要在横断面图中显示的条件和参数。接下来将讨论此向导中的各个页面。
“常规”页面
“创建横断面图”向导中的“常规”页面显示要为横断面图设置的一般参数。调用该向导时，默认显示此页面。此页面用于指定有关要生成的横断面图的基本信息，例如父路线、采样线编组名称、采样线、桩号、样式和图层。接下来将讨论此页面中的选项。
选择路线
“选择路线”下拉列表用于指定要为其创建横断面图的父平曲线路线的名称。从下拉列表中选择父路线的名称。或者，您可以使用与该下拉列表对应的“从图形中选择”按钮，从图形区域中选择一条路线。
采样线编组名称
此下拉列表用于指定采样线所属采样线编组的名称。在“选择路线”下拉列表中选择路线后，“采样线编组名称”下拉列表将填充与该路线关联的采样编组的名称。从下拉列表中选择采样线编组的名称。或者，通过选择此下拉列表旁边的“从图形中选择”按钮，从图形中选择路线采样线。
采样线
此下拉列表用于指定将据以创建横断面图的采样线。指定采样编组后，“采样线”下拉列表将填充所选采样线编组中所有采样线的名称。要指定采样线，请从此下拉列表中选择采样线编组的名称。或者，通过选择此下拉列表旁边的“从图形中选择”按钮，从图形中选择采样线。
桩号
此下拉列表用于指定将据以创建横断面图的采样线的桩号值。您可以从“桩号”下拉列表中查看可用桩号值的列表。请注意，如果更改桩号值，“采样线”下拉列表中的采样线值也会随之更改，反之亦然。
横断面图名称
“横断面图名称”编辑框用于指定横断面图的默认名称。选择此编辑框右侧的“单击以编辑名称模板”按钮；将显示“名称模板”对话框。在此对话框的“名称”编辑框中输入横断面图的名称，然后选择“确定”按钮。或者，在“描述”文本框中输入横断面图的描述。
横断面图图层
此文本框显示将在其上创建横断面图的图层的名称。要编辑此图层，请选择此文本框右侧的按钮；将显示“对象图层”对话框。在此对话框中，使用各种选项指定图层，然后选择“确定”按钮；该对话框将关闭，并为横断面图指定该图层。
横断面图样式
此下拉列表显示默认的横断面图样式。要指定横断面图的样式，请从“横断面图样式”下拉列表中选择一个选项。如果要编辑默认样式或创建新图层，请选择此区域右侧的下箭头；将显示一个弹出列表。选择用于编辑默认样式或创建新样式的选项。
在“常规”页面上指定所需选项后，选择“下一步”按钮；将显示向导的“偏移范围”页面。
“偏移范围”页面
此页面使您能够设置偏移范围，例如横断面图的左侧和右侧边带。接下来将讨论此页面中的选项。
“偏移范围”区域
“偏移范围”页面的“偏移范围”区域用于通过两个单选按钮指定偏移范围：“自动”和“用户指定”。默认情况下选中“自动”单选按钮。因此，偏移范围将自动设置。边带的最小和最大长度显示在所选单选按钮旁边的“左侧”和“右侧”文本框中。您也可以手动指定偏移范围。为此，请选择“用户指定”单选按钮，然后在此单选按钮旁边相应的编辑框中输入左侧和右侧范围的长度。
在此页面上指定偏移范围后，选择“下一步”按钮；将显示向导的“高程范围”页面。
“高程范围”页面
此页面使您能够设置横断面图的最大和最小高程范围。接下来将讨论此页面中的选项。
“高程范围”区域
“高程范围”区域用于通过两个单选按钮指定最大和最小高程范围：“自动”和“用户指定”。默认情况下选中“自动”单选按钮。因此，最大和最小高程范围将自动设置。最小和最大高程显示在所选单选按钮旁边的“最小值”和“最大值”文本框中。您也可以手动指定高程范围。为此，请选择“用户指定”单选按钮，然后在此单选按钮旁边相应的编辑框中输入最大和最小高程。
在此页面中指定选项后，选择“下一步”按钮；将显示“横断面显示选项”页面。
“横断面显示选项”页面
在此页面上，您可以设置横断面显示选项。此区域中的“名称”列显示当前横断面的名称。如果不希望绘制“名称”列中列出的特定横断面的横断面图，请清除“绘制”列中提供的复选框。在“裁剪栅格”列中选择所需的单选按钮，以指定横断面图栅格的范围。横断面图栅格的范围将根据您在“裁剪栅格”列中为其选择单选按钮的横断面进行调整。“标签集”列显示为横断面图设置的标签样式。要更改现有标签样式或隐藏标签，请单击此列的单元格；将显示“选择标签集”对话框。从对话框的下拉列表中选择所需选项，或选择“无标签”选项以隐藏标签，然后选择“确定”按钮。“样式”列显示默认的横断面样式。单击该列中的默认样式；将显示“选择横断面样式”对话框。从对话框的下拉列表中选择所需选项，然后选择“确定”按钮；该对话框将关闭。
在向导中选择“下一步”按钮；将显示“数据标注栏”页面。
“数据标注栏”页面
此页面用于指定与横断面图关联的数据标注栏的特性。接下来将讨论此页面中的各种选项。
选择标注栏集
此区域用于指定横断面图中使用的标注栏样式集。您可以从此区域的下拉列表中选择特定的标注栏样式。您还可以使用此区域创建新的标注栏样式、编辑现有标注栏样式或复制现有标注栏样式。要执行上述任一操作，请选择下拉列表旁边的下箭头，然后从弹出列表中选择所需选项。
标注栏列表
此区域用于指定横断面图的标注栏位置和标注栏特性。此区域中的“位置”下拉列表用于指定标注栏相对于横断面图的位置。从下拉列表中选择所需选项以设置标注栏的位置。接下来，使用“设置标注栏特性”区域指定标注栏类型、样式以及由为标注栏提供数据的采样线所采样的曲面（包括任何道路曲面）。
“横断面图表格”页面
此页面用于设置横断面图的体积表格特性。从向导中选择“横断面图表格”选项，以显示此页面中的各种选项。
注
如果图形中没有可用的材质列表，“创建横断面图”向导中将不提供“横断面图表格”页面。

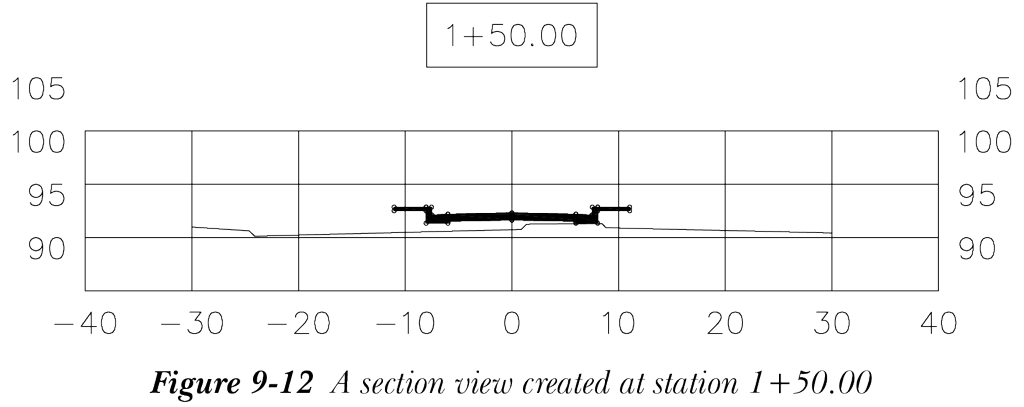

为横断面图指定设置后，从“创建横断面图”向导中选择“创建横断面图”按钮；向导将关闭，并提示您指定横断面图的原点。在屏幕上所需位置单击；横断面图将创建并添加到图形中，如图 9-12 所示。
横断面图在顶部显示横断面图的标题、横断面线，并分别在横断面图的左侧和右侧沿 Y 轴显示高程。桩号值沿 X 轴显示。横断面图还显示在横断面图中标注的边带宽度和偏移，具体取决于所选横断面标签样式的设置。
创建多横断面图

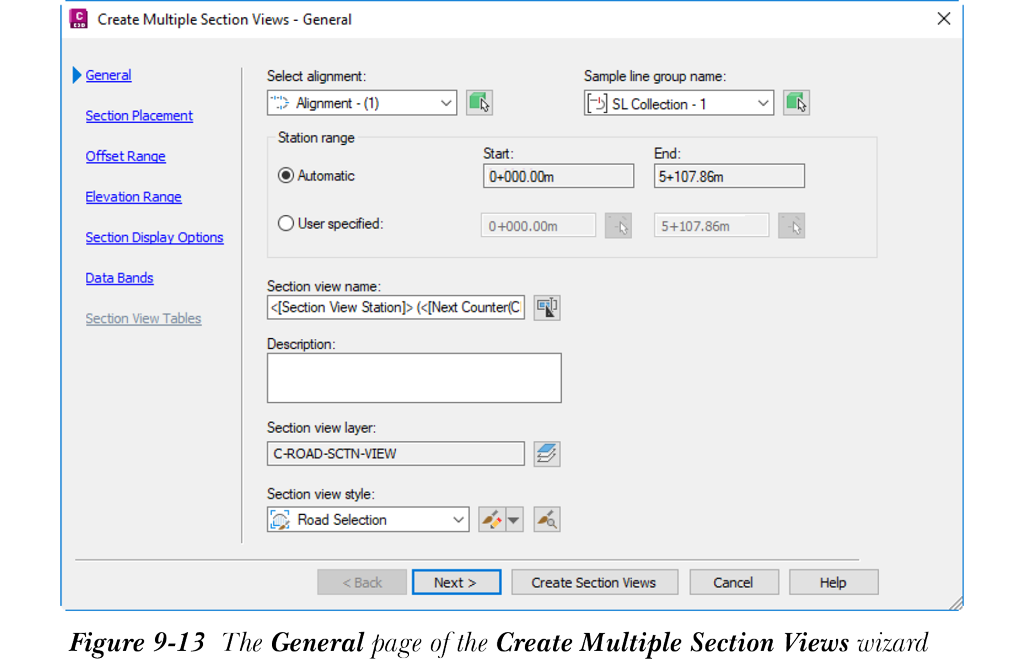

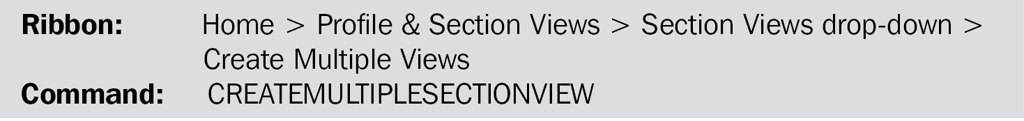

要创建多横断面图，请从“纵断面和横断面图”面板中选择“创建多个视图”工具；将显示“创建多个横断面图”向导的“常规”页面，如图 9-13 所示。此向导用于从现有横断面创建多个横断面图。此向导中的页面与“创建横断面图”向导中讨论的页面相同，但“横断面放置”页面除外，接下来将对此进行讨论。
要显示“横断面放置”页面，请在“创建多个横断面图”向导的“常规”页面中选择“下一步”按钮。
“横断面放置”页面
此页面用于指定横断面在图形区域中的放置方式。接下来将讨论此页面中的不同区域。
放置选项
此区域由“生产”和“草图”单选按钮组成。要使用样板文件中的布局来放置横断面图，请选择“生产”单选按钮。选择此单选按钮后，“横断面图纸样板”编辑框将变为可用。要在编辑框中指定样板，请选择其右侧的浏览按钮；将显示“选择布局作为图纸样板”对话框。在此对话框中，指定图形样板文件名和布局，然后选择“确定”按钮以关闭此对话框。如果要以栅格格式放置横断面图，请选择“草图”单选按钮。

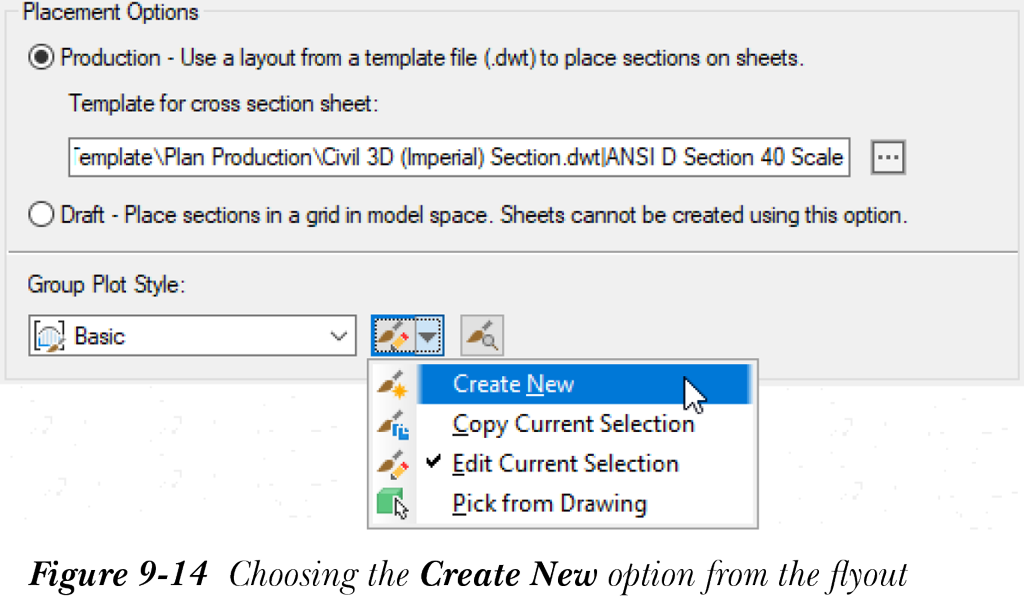

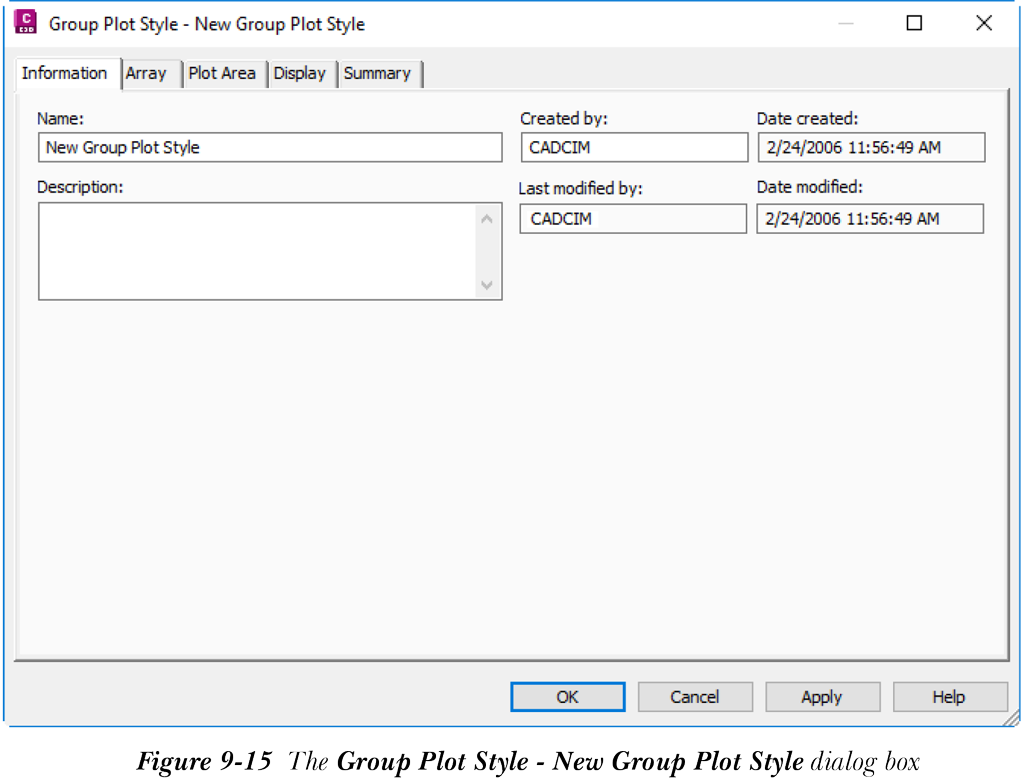

您还可以按行和列排列多个横断面图，并将其打印到图纸上。要为多个横断面图指定编组打印样式，可以从此页面“放置选项”区域中的“编组打印样式”下拉列表中选择一个选项。您还可以为多个横断面图创建新的编组打印样式。为此，请选择“编组打印样式”下拉列表右侧的下箭头；将显示一个弹出列表。从弹出列表中选择“新建”选项，如图 9-14 所示。执行此操作后，将显示“编组打印样式 - 新建编组打印样式”对话框，如图 9-15 所示。在此对话框的“信息”选项卡中，在“名称”编辑框中输入样式名称。接下来，选择“阵列”选项卡。此选项卡中的选项用于指定横断面图在图纸上的布局设置。
在“阵列”选项卡的“打印规则”区域中，默认情况下选中“按行”单选按钮。因此，横断面图将按行打印。您可以选择“按列”单选按钮以按列打印视图。接下来，从“起始角点”下拉列表中选择一个选项，以指定打印横断面图的起始角点。
从“对齐横断面图依据”下拉列表中，选择一个选项以对齐横断面图。“单元格大小”下拉列表中的选项用于指定横断面图的大小或面积。在“相邻横断面图之间的间距”区域中，分别在相应的编辑框中指定一列和一行中两个相邻横断面图之间的间距。

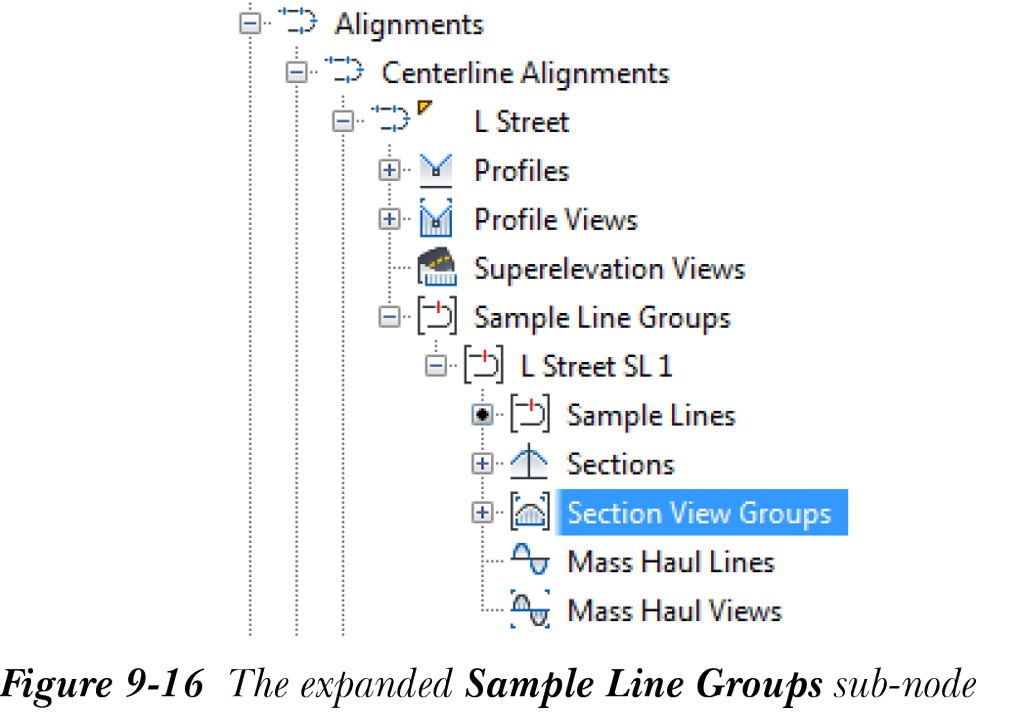

接下来，从对话框中选择“打印区域”选项卡。此选项卡用于选择打印横断面图的方法。在“打印区域栅格详细信息”区域中，分别在相应的编辑框中指定水平主栅格和水平次栅格值。同样，分别在相应的编辑框中指定垂直主栅格和垂直次栅格值。接下来，在“连续页面之间的间隙”区域的“间隙”编辑框中指定间隙值。选择“确定”按钮以返回到“创建多个横断面图”向导的“横断面放置”页面。在向导的其余页面中设置所需选项，然后选择“创建横断面图”按钮；向导将关闭，并提示您在图形中选择横断面图原点。通过在图形中单击来选择点；多横断面图将添加到您的图形中。多横断面图对象将添加到“工具空间”选项板中“浏览”选项卡的“横断面图编组”子节点中。要查看横断面图名称，请选择“浏览”选项卡并展开“路线”>“采样线编组”子节点，以显示现有的采样线编组。现在，展开所需的采样线编组以查看该编组的采样线。接下来，展开所需的采样线节点。每个采样线节点由“横断面”和“横断面图编组”子节点组成，如图 9-16 所示。从父采样线采样的横断面列在“横断面”子节点中，创建的横断面图将添加并显示在其父横断面图编组下的“横断面图编组”子节点中。
横断面图标注栏集
横断面图标注栏集是一组数据标注栏，用于显示横断面图及其他相关对象（例如桩号偏移、高程等）的注释。您可以将横断面图标注栏集放置在横断面图的上方或下方。标注栏集由两种类型的标注栏组成：“横断面数据”和“横断面段”。“横断面数据”标注栏用于标注距中心线的主要偏移、横断面 1 和横断面 2 的高程、距中心线的距离以及横断面段坡度点。“横断面段”数据用于标注横断面段的长度。
创建标注栏样式
标注栏类型有其自己的标注栏样式，这些样式在“设定”选项卡中相应的“横断面数据”和“横断面段”子节点中创建和管理。您可以创建自己的样式并在横断面图中使用它们。为此，请在“设定”选项卡中展开“横断面图”>“标注栏样式”>“横断面数据”。接下来，右键单击“横断面数据”节点，然后从快捷菜单中选择“新建”选项；将显示“横断面数据标注栏样式 - 新建横断面数据标注栏样式”对话框。在此对话框的“信息”选项卡的“名称”编辑框中输入样式名称。

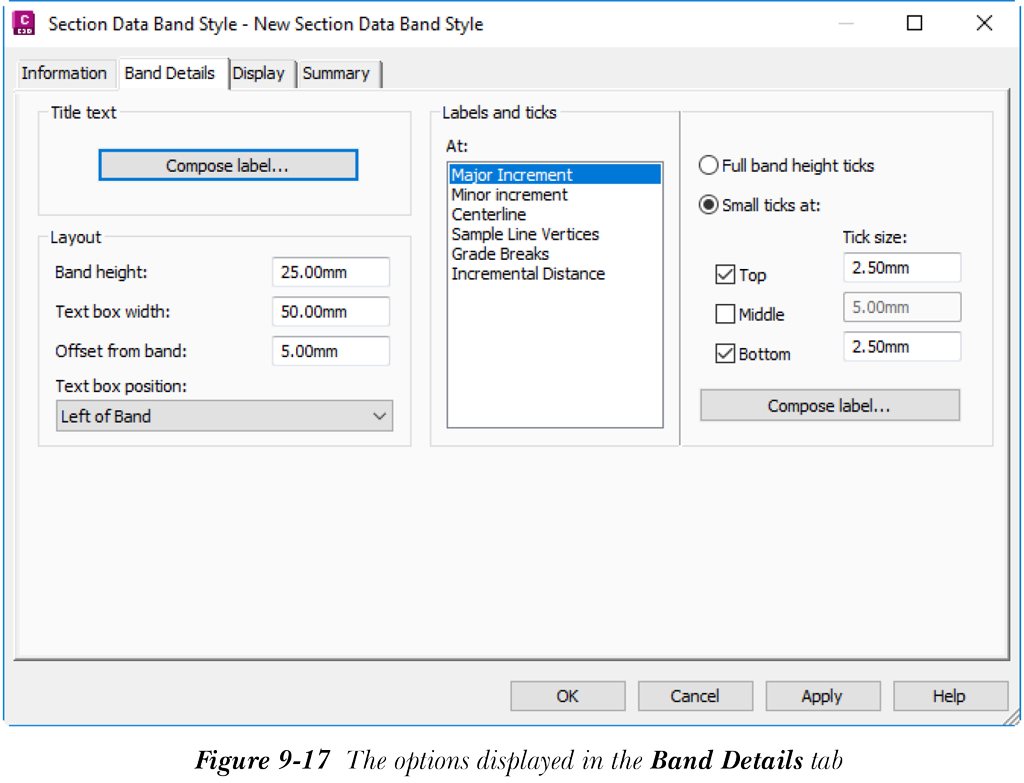

接下来，选择“标注栏详细信息”选项卡。此选项卡中的选项用于指定标注栏布局、标题文字、样式、组合标签等的设置。图 9-17 显示了“横断面数据标注栏样式 - 新建横断面数据标注栏样式”对话框的“标注栏详细信息”选项卡。从“标题文字”区域中选择“组合标签”按钮；将显示“标签样式生成器 - 标注栏标题”对话框。使用此对话框指定标题文字名称、内容、文字高度、颜色等。指定所有参数后，在对话框中选择“确定”；该对话框将关闭。
在“标注栏详细信息”选项卡的“布局”区域中，在“标注栏高度”编辑框中输入标注栏的高度，在“文字框宽度”编辑框中输入文字框的宽度，并在“距标注栏的偏移”编辑框中输入文字框距标注栏的距离。从“文字框位置”下拉列表中选择一个选项，以将文字框添加到横断面标注栏的左侧或右侧。
在“标签和记号”区域中，选择要添加标签的点。例如，选择“主要增量”选项将使您能够仅沿标注栏的主要间隔添加标签。此外，记号也将仅放置在主要间隔处。同样，您可以通过从“标签和记号”区域中选择相应的选项，在次要增量、中心线、采样线顶点、坡度变化点和增量距离处添加标签和记号。在此区域的右侧，选择“全标注栏高度记号”单选按钮，以指定要按全标注栏高度绘制的记号。
当您从“标签和记号”区域中选择“中心线”选项时，默认情况下将选中“全标注栏高度记号”单选按钮。对于“标签和记号”区域中选择的任何其他选项，默认情况下将选中“小记号位于”单选按钮以及“顶部”和“底部”复选框。“记号大小”编辑框将显示标注栏顶部、中部和底部的记号大小值。您可以在相应的编辑框中编辑这些值。您还可以通过选择相应的复选框来选择要放置的记号。
选择显示在“记号大小”编辑框下方的“组合标签”按钮；将根据从“标签和记号”区域中选择的选项显示“标签样式生成器”对话框。您可以使用此对话框组合要在所选点（例如“主要增量”、“中心线”等）添加的标签。然后，选择“确定”按钮以关闭“标签样式生成器”对话框。接下来，在“横断面数据标注栏样式 - 新建横断面数据标注栏样式”对话框的“显示”选项卡中设置所需选项。接下来，从对话框中选择“确定”按钮；该对话框将关闭，新标注栏样式将添加到“设定”选项卡中的“横断面数据”节点。
同样，您可以为“横断面段”标注栏样式创建新的标注栏样式。为“横断面数据”和“横断面段”标注栏样式创建标注栏样式后，您可以将它们添加到标注栏集，并创建要添加到横断面图的新标注栏集样式。
创建标注栏集样式
要创建标注栏集样式，请在“设定”选项卡中展开“横断面图”>“标注栏样式”>“标注栏集”。接下来，右键单击“标注栏集”节点，然后从快捷菜单中选择“新建”选项；将显示“横断面图标注栏集 - 新建横断面图标注栏集”对话框。在此对话框的“信息”选项卡的“名称”编辑框中指定样式的名称。

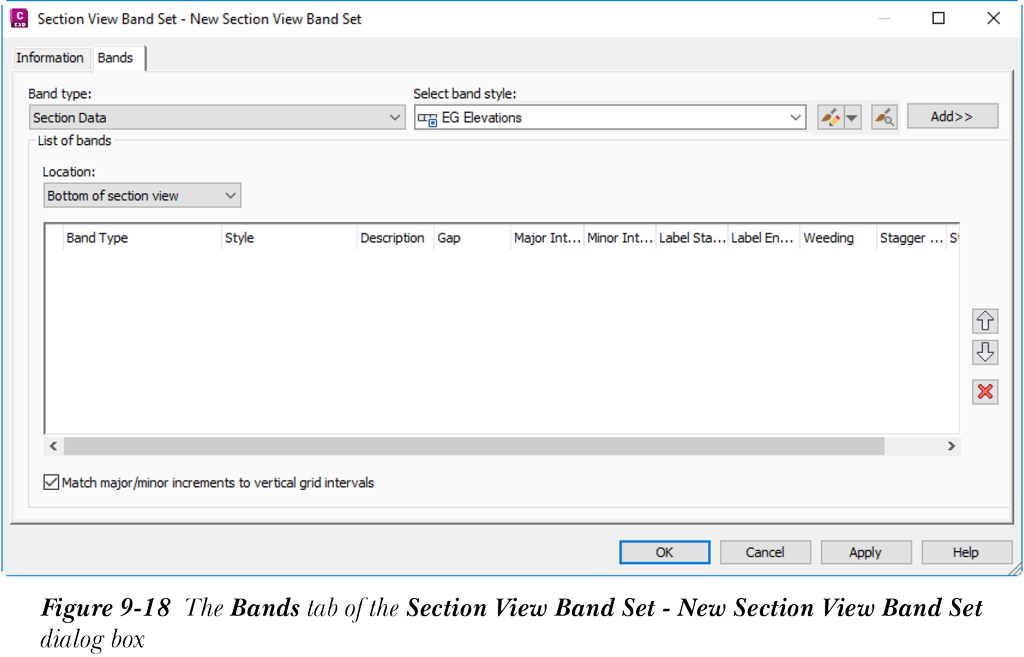

然后，选择“标注栏”选项卡，参见图 9-18。此选项卡用于指定要添加到集中的数据标注栏及其标注栏样式和位置。从“标注栏类型”下拉列表中选择要添加的标注栏。接下来，从“选择标注栏样式”下拉列表中选择一个选项。在“位置”下拉列表中，选择一个选项以将标注栏集添加到横断面图的顶部或底部。接下来，选择“添加”按钮；标注栏将添加到“标注栏列表”区域中。同样，添加另一个数据标注栏并选择“确定”按钮；该对话框将关闭，数据标注栏集样式将添加到“设定”选项卡中的“标注栏集”子节点。
应用标注栏集
您可以在创建横断面图之前或之后应用标注栏集。要在创建横断面图后添加数据标注栏或编辑数据标注栏集样式，请在图形中选择横断面图并右键单击；将显示一个快捷菜单。从快捷菜单中选择“横断面图特性”选项；将显示“横断面图特性 - <桩号编号>”对话框。
从对话框中选择“标注栏”选项卡。接下来，选择标注栏类型和标注栏类型样式，然后选择“添加”按钮以将它们添加到“标注栏列表”区域中。您还可以从“横断面图特性 - <横断面图名称>”对话框中选择“导入标注栏集”按钮，以导入现有标注栏集并将其添加到当前横断面图中。执行此操作后，将显示“标注栏集”对话框。从对话框的下拉列表中选择所需选项，然后选择“确定”按钮；标注栏集中的标注栏将添加到“标注栏列表”区域中。接下来，从“横断面图特性 - <横断面图名称>”对话框中选择“确定”按钮；该对话框将关闭，标注栏集将添加到横断面图中的指定位置。

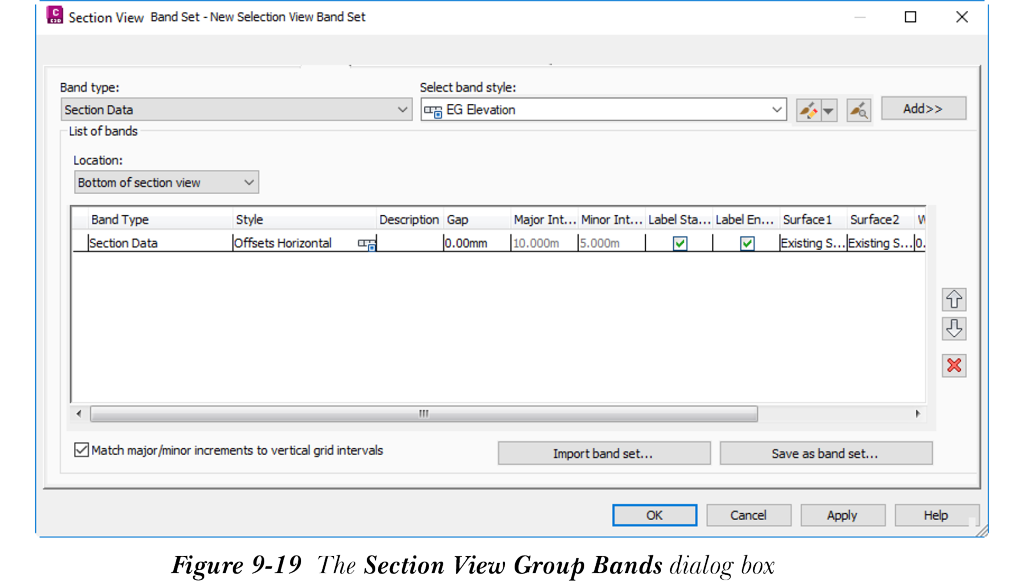

要将标注栏集应用到多个横断面图，请从图形中选择任一横断面图并右键单击；将显示一个快捷菜单。从快捷菜单中选择“横断面图编组特性”选项；将显示“横断面图编组特性 - <横断面图编组名称>”对话框。从此对话框中选择“横断面图”选项卡，然后选择“更改标注栏集”列中的按钮；将显示“横断面图编组标注栏 - <横断面图编组名称>”对话框，如图 9-19 所示。从此对话框的“选择标注栏样式”下拉列表中选择一个选项。此对话框用于选择用于数据标注栏注释的源曲面。此对话框中“标注栏列表”区域中的“位置”下拉列表指定数据标注栏注释在横断面图中的位置。从下拉列表中选择所需选项以指定位置。“标注栏列表”区域中的“标注栏类型”列显示在标注栏集特性中指定的数据标注栏类型。此区域中的“样式”列指定在标注栏集特性中指定的样式。
现在，单击所需标注栏类型的“曲面 1”列的单元格，然后从下拉列表中选择所需选项。曲面 1 是由采样线采样以为数据标注栏提供数据的曲面。此曲面还可以包括任何类型的道路曲面。同样，单击“曲面 2”列的单元格，然后从下拉列表中为所需标注栏类型选择所需的曲面。曲面 2 是由采样线采样的附加曲面，仅用于为“横断面数据”标注栏提供数据。此曲面还可以包括任何类型的道路曲面。为数据标注栏指定源曲面和位置后，选择“确定”按钮；该对话框将关闭，并显示“横断面图编组特性 - <横断面图编组名称>”对话框。从对话框中选择“确定”按钮；该对话框将关闭，数据标注栏将添加到多个横断面图中。
添加横断面图标签

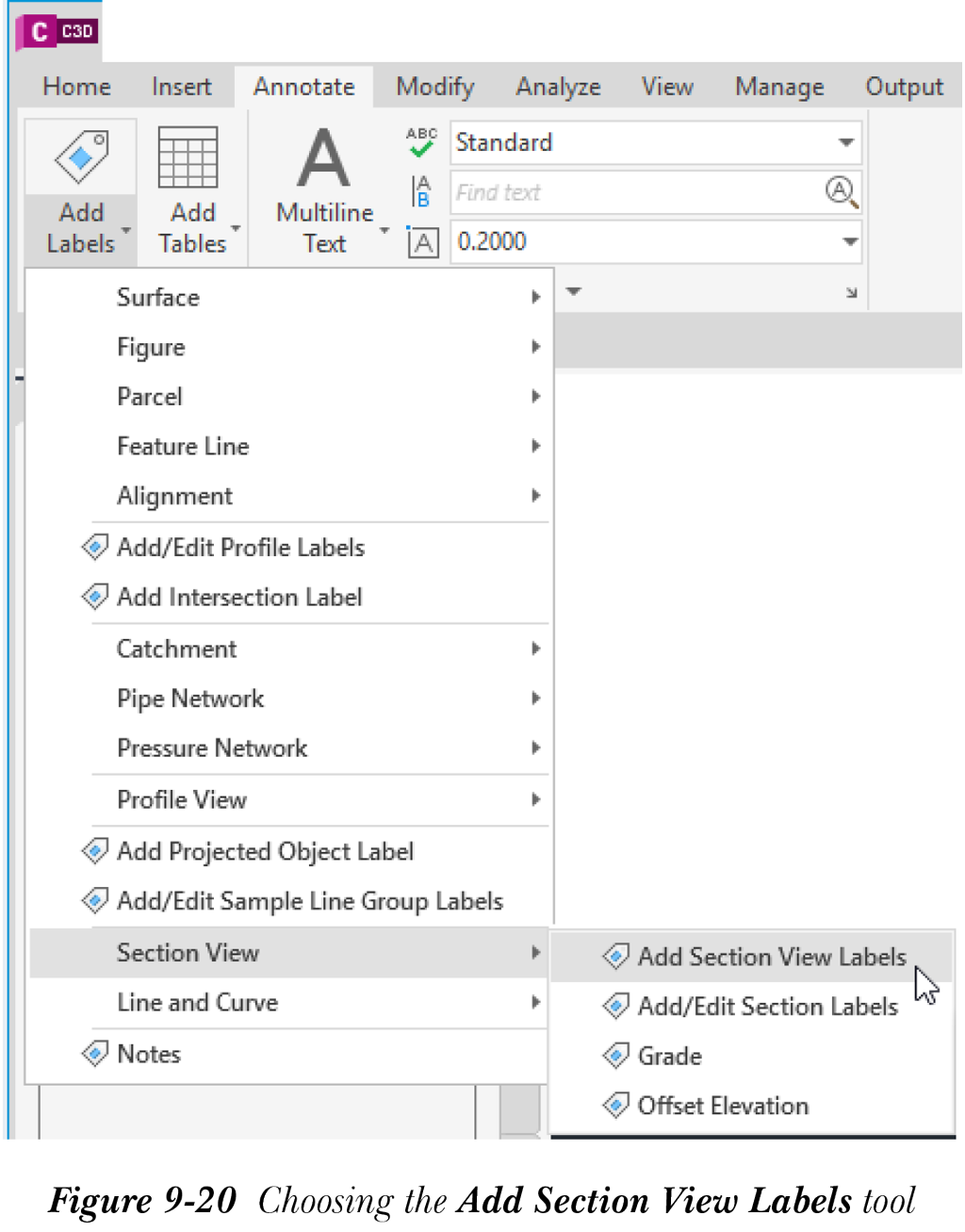

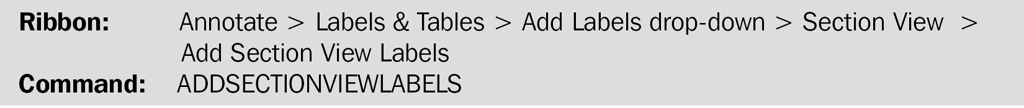

要将坡度或偏移标签添加到横断面图，请从“标签和表格”面板中选择“横断面图”选项；将显示一个弹出列表。从弹出列表中选择“添加横断面图标签”工具，如图 9-20 所示；将显示“添加标签”对话框。确保从“要素”下拉列表中选择了“横断面图”选项。接下来，从“标签类型”下拉列表中选择所需选项，例如“坡度”、“偏移高程”或“投影”，以指定标签类型。此外，从相应的标签样式下拉列表中为所选标签类型选择标签样式。接下来，选择“添加”按钮；将提示您拾取标签位置。选择所需位置。接下来，按 ESC 键结束命令。现在，从“添加标签”对话框中选择“关闭”按钮以将其关闭。
注
“标签类型”下拉列表中的选项因从“要素”下拉列表中选择的选项类型而异。
“坡度”、“投影”和“偏移高程”标签样式列在“设定”选项卡中“横断面图”节点的“标签样式”子节点中。要创建新的标签样式，请选择“设定”选项卡并展开“横断面图”>“标签样式”。接下来，选择所需的“偏移高程”、“投影”或“坡度”子节点并右键单击；将显示一个快捷菜单。从快捷菜单中选择“新建”选项；将根据您选择的子节点显示“标签样式生成器 - 新建横断面图偏移高程标签样式”、“标签样式生成器 - 新建横断面图投影标签样式”或“标签样式生成器 - 新建横断面图深度坡度标签样式”对话框。您可以使用这些对话框创建新的标签样式。
横断面图特性
要查看和编辑横断面图特性，请在图形中选择所需的横断面图并右键单击；将显示一个快捷菜单。从快捷菜单中选择“横断面图特性”选项；将显示“横断面图特性 - <横断面图名称>”对话框。您可以使用此对话框查看和编辑横断面图、横断面图样式、标注栏以及与所选横断面图关联的纵断面坡度线的特性。
编辑横断面

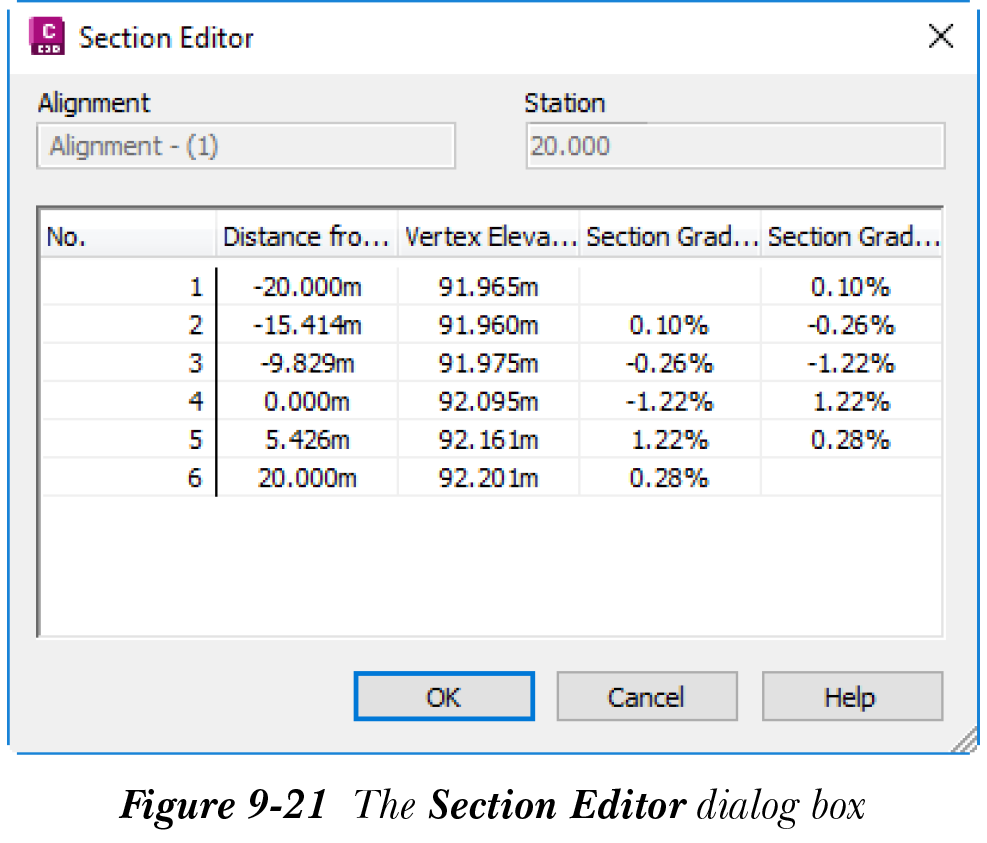

要编辑横断面图的横断面，请从图形中选择所需的横断面；“横断面”选项卡将显示在功能区中。在“横断面”选项卡中，从“修改横断面”面板中选择“编辑横断面几何图形”工具；将提示您选择横断面。执行此操作后，将显示“横断面编辑器”对话框，如图 9-21 所示。您可以在此对话框中编辑横断面参数的值。
注
“编辑横断面几何图形”选项用于编辑更新模式设置为“静态”的静态横断面。如果使用此选项编辑动态横断面，“横断面编辑器”对话框将不允许您修改列中的值。
将横断面图移动到不同的横断面图编组

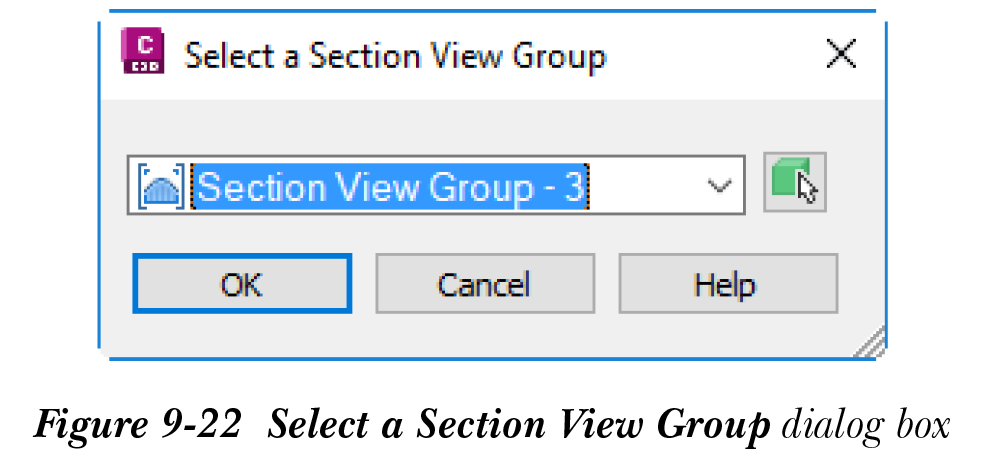

您现在可以在不同的横断面图编组之间移动横断面图，并更新图纸布局。要移动的横断面图和目标横断面图编组必须共享同一采样线编组。要将横断面图移动到不同的横断面图编组，请从图形中选择所需的横断面；“横断面”选项卡将显示在功能区中。在“横断面”选项卡中，从“修改视图”面板中选择“移动到横断面图编组”工具；将显示“选择横断面图编组”对话框，如图 9-22 所示。您可以从下拉列表中选择所需的目标横断面图编组。
移动后的横断面图对象将添加到“工具空间”选项板中“浏览”选项卡的“横断面图编组”子节点中。要查看移动后的横断面图编组名称，请选择“浏览”选项卡并展开“路线”>“采样线编组”子节点，以显示现有的采样线编组。现在，展开所需的采样线编组以查看横断面图编组。接下来，展开所需的横断面图编组。
